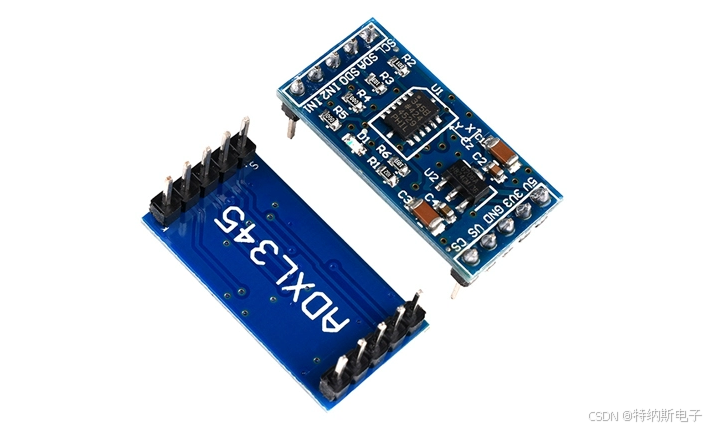

一、实物图

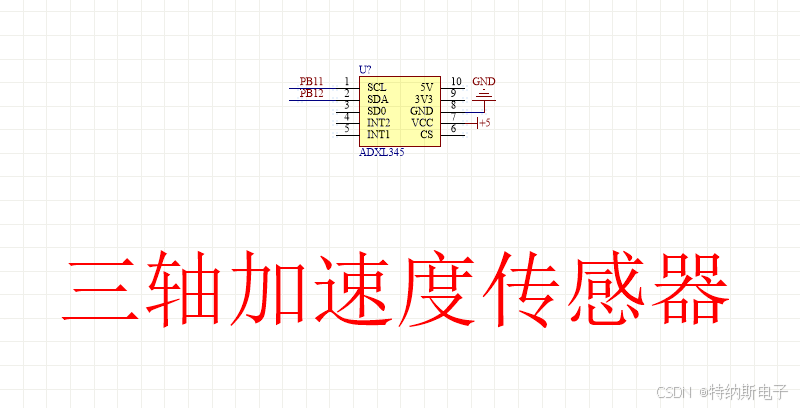

二、原理图

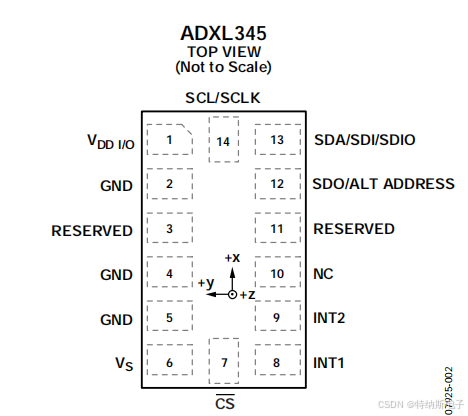

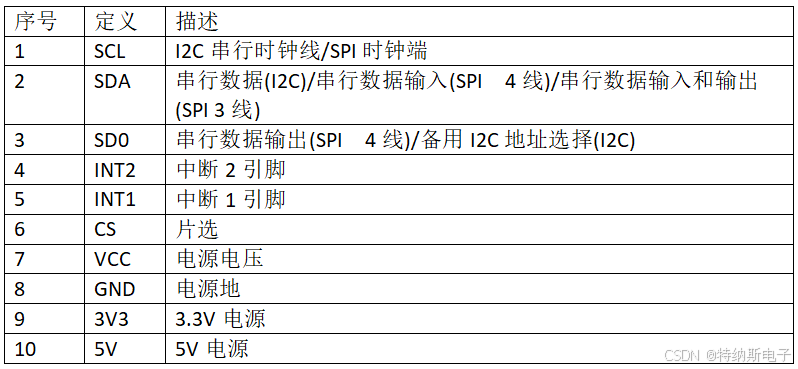

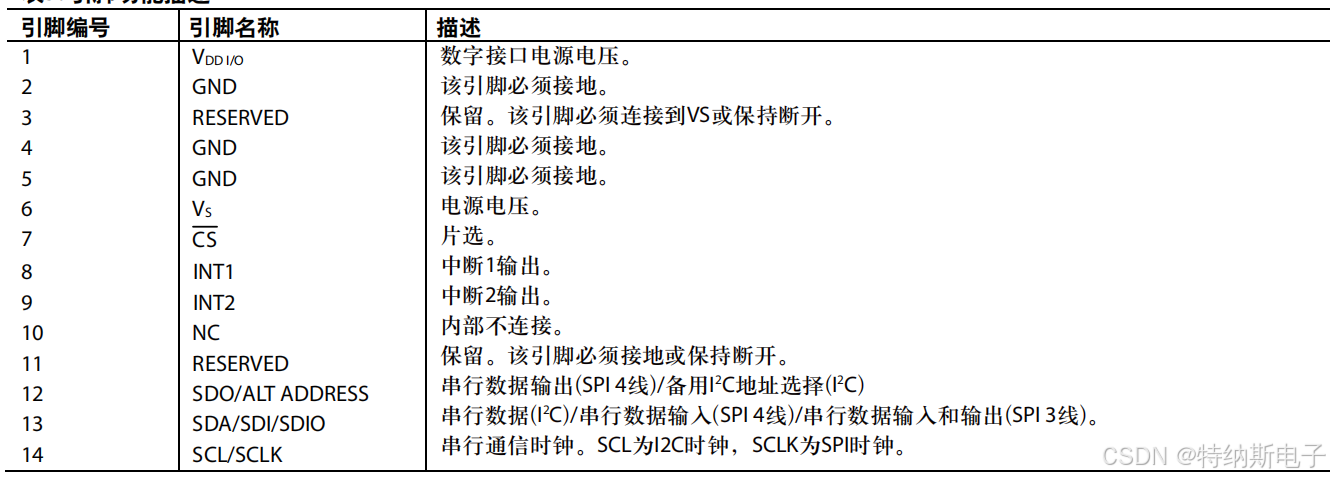

引脚定义

三、简介

ADXL345是ADI公司生产的一款数字三轴加速度计传感器。它采用了高分辨率的13位AD转换器和16位数据输出，能够测量 ±2g/±4g/±8g/±16g 四种量程范围内的加速度，具有高精度、低功耗等优点，并支持多种数字接口，可以与各种微控制器进行通讯。

ADXL345三轴加速度计传感器基于微机电系统（MEMS）技术，将微小振动转化为模拟电信号，再经过内部处理后输出数字信号。它通过检测物体在空间中的加速度及其方向，可以测量平面和立体运动状态，广泛应用于手机、游戏控制器、智能手表、健身设备、安全系统、工业自动化等领域。

基本原理

ADXL345数字三轴加速度计传感器的工作原理基于微机电系统（MEMS）技术。它采用了微小的振动结构，将物体加速度转化为机械振动，再将振动信号转化成电信号，最终通过内部处理产生数字输出。既能测量运动或冲击导致的动态加速度，也能测量静止加速度，例如重力加速度，使得器件可作为倾斜传感器使用。

具体来说，ADXL345传感器内部集成有一个微型结构，由若干个有弹性的薄膜和固定在薄膜上的质量块组成。当物体受到加速度时，质量块相应地发生位移运动并造成薄膜出现变形，在其上形成一种称为“压电效应”的局部电荷分布作用，从而产生电信号输出。这些电信号被信号调理电路进行放大、滤波和模数转换。然后输出给微控制器处理，并且以特定的格式提供给外部设备使用。

此外，ADXL345传感器还可以自由选择或切换多种测量范围，可通过I2C或SPI总线与MCU进行通讯，实现高精度和灵敏的三轴加速度测量和监测。同时对于不同的应用场合，还可以提供不同的数据输出速率、分辨率和功耗模式等选项，以满足各种应用需求。

串行通信

可采用I2 C和SPI数字通信。上述两种情况下，ADXL345作为从机运行。CS引脚上拉至VDD I/O，I2 C模式使能。CS引脚应始终上拉至VDD I/O或由外部控制器驱动，因为CS引脚无连接时，默认模式不存在。因此，如果没有采取这些措施，可能会导致该器件无法通信。SPI模式下，CS引脚由总线主机控制。SPI和I2 C两种操作模式下，ADXL345写入期间，应忽略从ADXL345传输到主器件的数据。

SPI

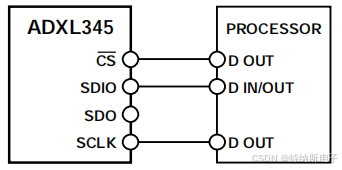

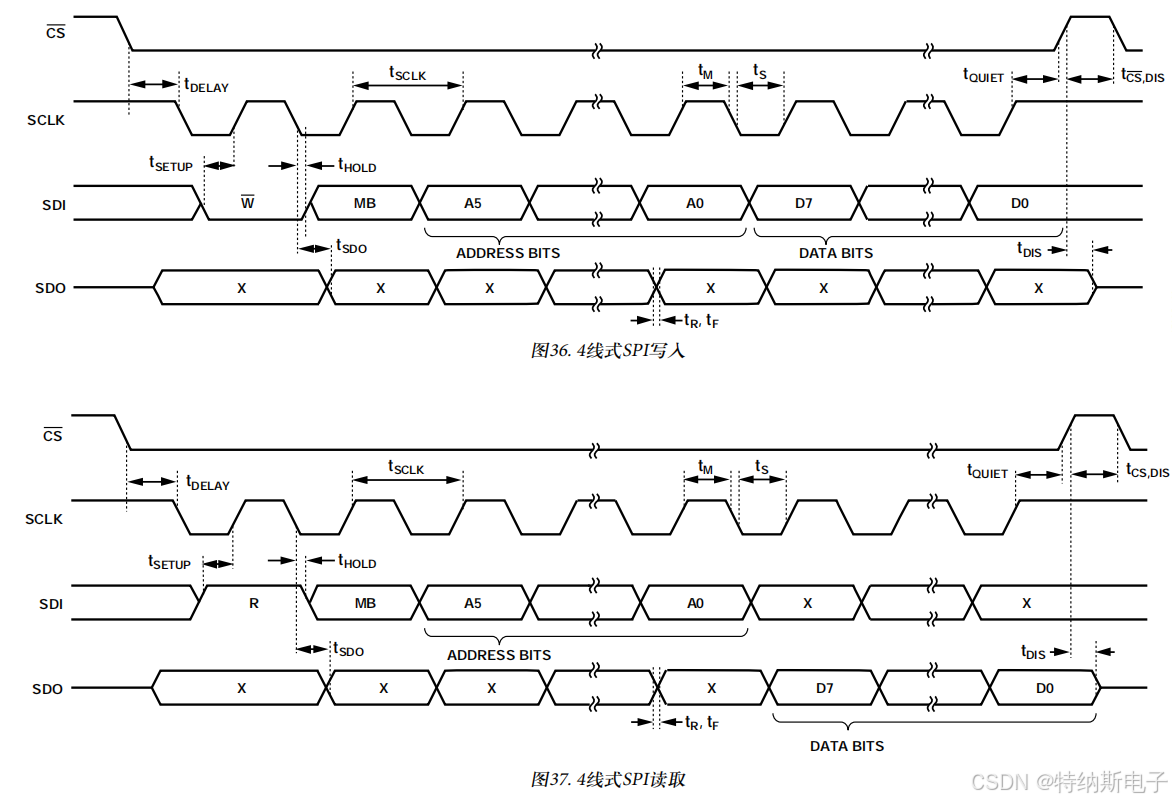

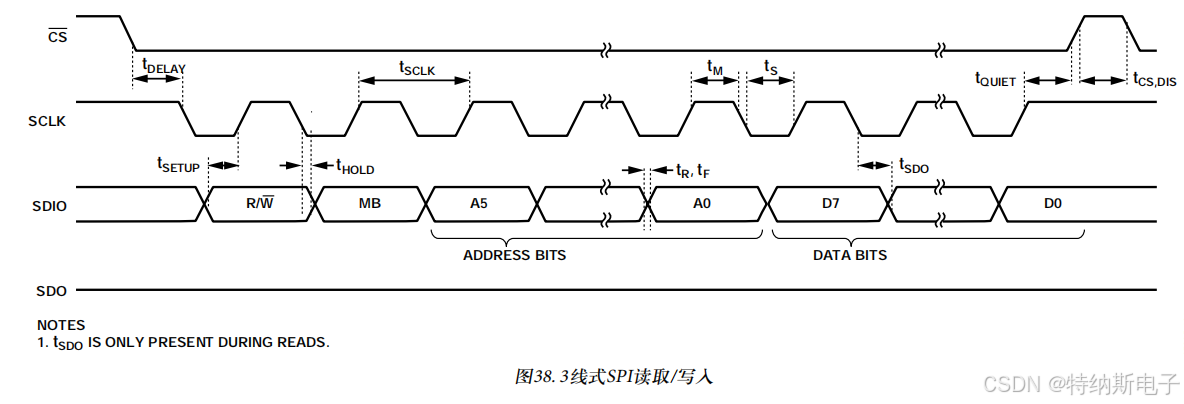

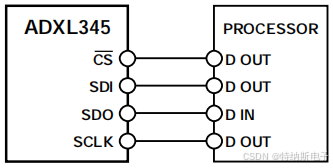

对于SPI，可3线或4线配置，如下图所示。在DATA_FORMAT寄存器(地址0x31)中，选择4线模式清除SPI位(位D6)，选择3线模式则设置SPI位。最大负载为100 pF时，最大SPI时钟速度为5 MHz，时序方案按照时钟极性(CPOL)= 1、时钟相位(CPHA)= 1执行。如果主处理器的时钟极性和相位配置之前，将电源施加到ADXL345，CS引脚应在时钟极性和相位改变之前连接至高电平。使用3线SPI时，推荐将SDO引脚上拉至VDD I/O抑或通过10 kΩ电阻下拉至接地。

I2C

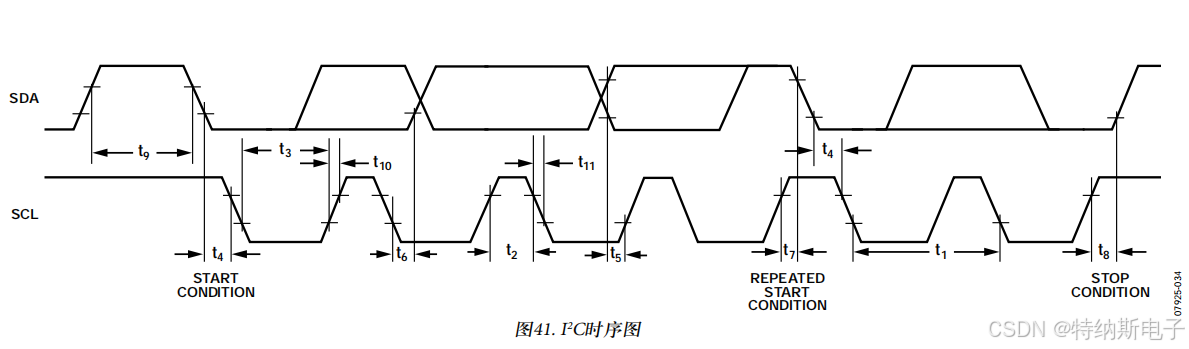

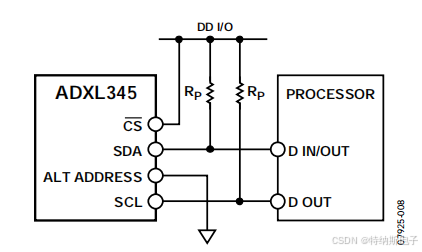

如下图所示，CS引脚拉高至VDD I/O，ADXL345处于I2 C模式，需要简单2线式连接。ADXL345符合《UM10204 I2 C总线规和用户手册》03版(2007年6月19日，NXP Semiconductors提

供)。可支持标准(100 kHz)和快速(400 kHz)数据传输模式。支持单个或多个字节的读取/写入。ALT ADDRESS引脚处于高电平，器件的7位I2C地址是0x1D，随后为R/W位。这转化为0x3A写入，0x3B读取。通过ALT ADDRESS引脚(引脚12)接地，可以选择备用I2C地址0x53(随后为R/W位)。这转化为0xA6写入，0xA7读取。对于任何不使用的引脚，没有内部上拉或下拉电阻，因此，CS引脚或ALT ADDRESS引脚悬空或不连接时，任何已知状态或默认状态不存在。使用I2 C时， CS引脚必须连接至VDD I/O，ALT ADDRESS引脚必须连接至任一VDD I/O或接地。

板载ADXL345默认I2C接口

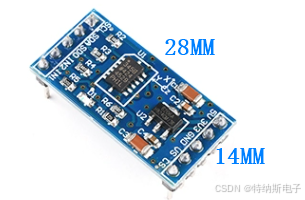

四、结构尺寸
