光敏电阻检测光照强度

目录

一、实物图

二、原理图

三、简介

电气参数

下拉电阻的作用

四、尺寸

---

源文件下载

可访问底部联系方式也可前往电子校园网官网搜索关键词

关键词：  光敏电阻

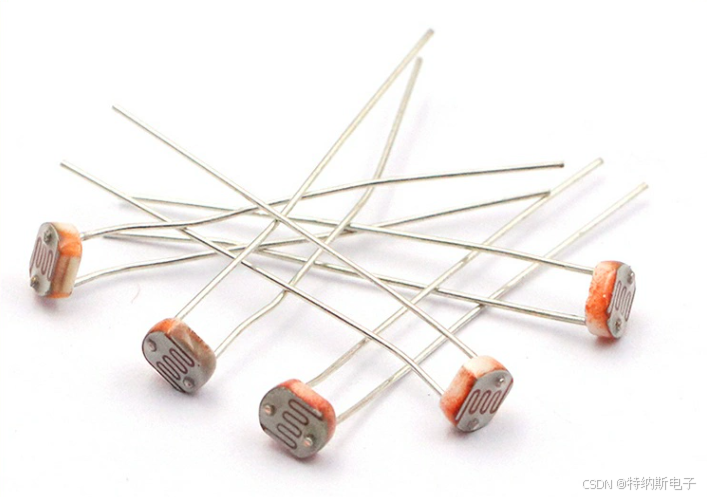

一、实物图

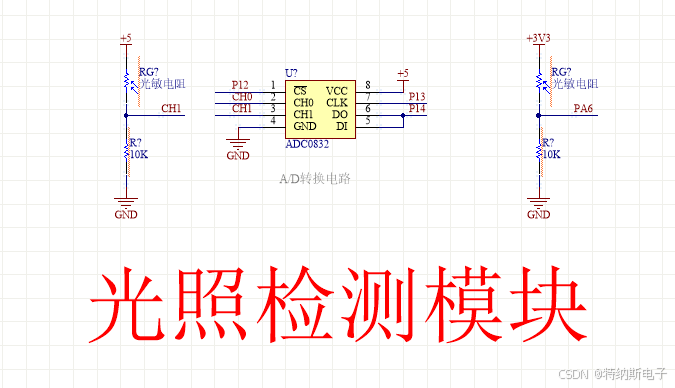

二、原理图

三、简介

光敏电阻是一种基于光电效应工作的半导体电子元件，也叫做光阻，是用硫化镉或硒化镉等半导体材料制成的特殊电阻器，其工作原理是基于内光电效应。内光电效应是指某些半导体受到光照时,材料中处于价带的电子吸收光子能量,通过禁带跃入导带,使导带内电子浓度和价带内空穴增多,即激发出光生电子一空穴对,从而使半导体材料产生电效应。光敏电阻内部包含一个半导体晶体管和一个感光层，当感光层遇到光照时，光子能量的吸收会使得半导体处于导电状态的电荷载流子数量发生变化，从而产生相应的电阻值变化，从而将光照强度转化为电压或电流。光照越强，电阻值就越小，光照越弱或无光照，电阻值就越大。

光敏电阻广泛应用于需要检测光的存在或强度的电路中，如自动测光、亮度控制、光开关和文档扫描等领域。同时，由于其结构简单、价格低廉、易于接口与电路设计，因此在许多电子设备中都有着重要的用途。但是需要注意的是，其灵敏度受环境温度、光源波长和光照强度等因素影响，在使用过程中需要注意相关参数设置。

电气参数

• 最大电压（V-dc）：150
• 最大功耗（mW）：100
• 环境温度（°C）：-30— +70
• 光谱峰值（nm）：540
• 亮电阻（10Lux）（KΩ）:10-20
• 暗电阻（MΩ）:1100λ10：0.6
• 响应时间（ms）：上升：20        下降：30

亮电阻：是指光敏电阻在400-600LUX（色温为2854的A光源）下照射两个小时后在环境温度为15-25摄氏度、光强为10LUX条件下测得的阻值。

暗电阻：光线强度从10LUX下降到0LUX后，第10秒的阻值。

响应时间：指照度电阻从暗态转向亮态的时间，或者从亮态转向暗态的时间。响应时间较短的照度电阻可以更快地响应光照变化

下拉电阻的作用

在电路中使用光敏电阻时，通常需要加入一个限流电阻（也叫负载电阻），以限制光敏电阻所产生的电流。这是因为光敏电阻的感光层本身具有较低的阻值，若直接连接到电源或其他电路元件会导致电流过大，并有可能损坏光敏电阻本身和其他电子元件。所以当单片机作为模拟输入端口时，内部等效电阻极高，而光敏电阻和它串联，光敏电阻阻值变化并不能引起输入端电压有明显变化，单片机很难检测出来。光敏电阻暗阻可能在几百K到1兆欧之间，亮阻可能几K到几十K。试想，一个100k电阻和一个10k电阻分别串一个100兆电阻，总电阻值区别大吗。接在5V电源上，100兆电阻分担的电压会有大的变化吗。接一适当下拉电阻后，光敏电阻阻值变化就能引起下拉电阻上电压明显变化，单片机很容易检测。所以加入一个适当的限流电阻可以有效地控制光敏电阻输出电流的大小，保证其在正常工作范围内，同时还能够提高电路的稳定性和可靠性。具体来讲，通过对限流电阻的选择，可以调整电路的响应速度和分辨率，也可以避免一些在高频率下产生的干扰信号。

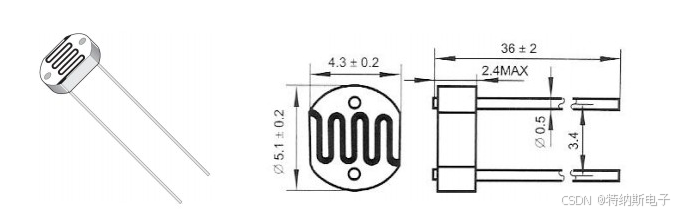

四、尺寸
