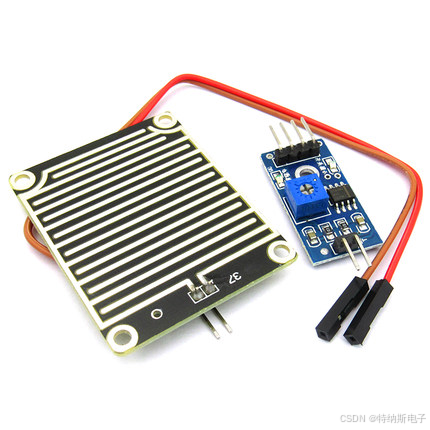

一、实物图

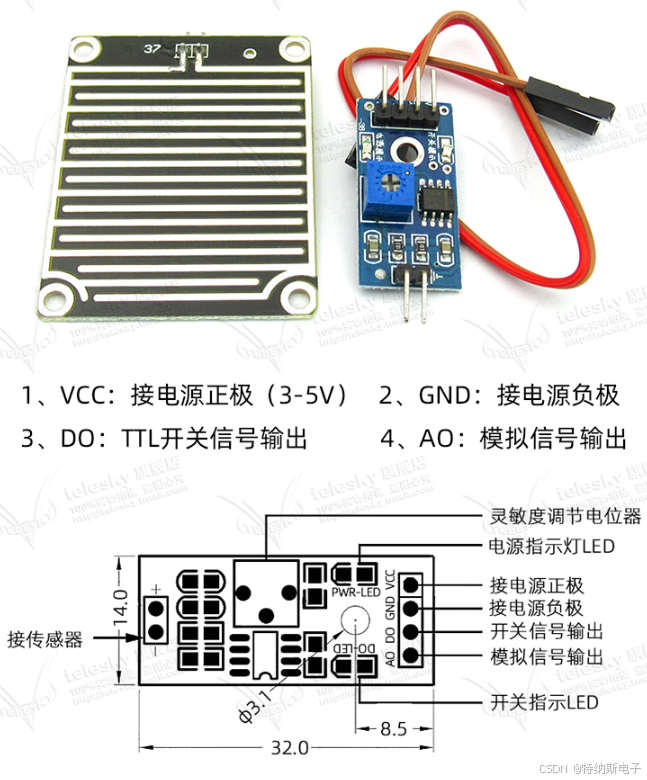

二、原理图

1、VCC:接电源正极（3-5V）
2、GND:接电源负极
3、DO:TTL开关信号输出
4、AO:模拟信号输出

三、简介

1、传感器采用高品质FR-04双面材料，超大面积5.0*4.0CM,并用镀镍处理表面，具有对抗氧化，导电性，及寿命方面更优越的性能；
2、比较器输出，信号干净，波形好，驱动能力强，超过15mA；
3、配电位器调节灵敏度；
4、工作电压3.3V-5V
5、输出形式 ：数字开关量输出（0和1）和模拟量AO电压输出；
6、设有固定螺栓孔，方便安装
7、小板PCB尺寸：3.2cm x 1.4cm
8、使用宽电压LM393比较器

功能介绍：

接上5V电源，电源指示灯亮，感应板上没有水滴时，DO输出为高电平，开关指示灯灭 ，滴上一滴水。DO输出为低电平，开关指示灯亮，刷掉上面的水滴，又恢复到，输出高电平状态。。。。AO模拟输出，可以连接单片机的AD口检测滴在上面的雨量大小。DO TTL数字输出也可以连接单片机检测是否有雨。

尺寸：
