土壤湿度传感器

目录

一、原理图

电容式土壤湿度传感器参数

LM393的土壤湿度传感器参数

原理：

1.电容式土壤湿度传感器

2.LM393的土壤湿度传感器

二、实物图

三、简介

1.电容式土壤湿度传感器

2.LM393的土壤湿度传感器

注意事项：

---

源文件下载

可访问底部联系方式也可前往电子校园网官网搜索关键词

关键词：  土壤湿度传感器

一、原理图

土壤湿度传感器我们用过两种，左边的电容式土壤湿度传感器，右边的是LM393的土壤湿度传感器。

电容式土壤湿度传感器参数

1	GND	电源地端
2	VCC	外接供电电源输入端3.3 ~ 5.5 VDC
3	I/O	电压模拟量输出端口（0-3V）

LM393的土壤湿度传感器参数

1	VCC	外接 3.3V-5V
2	GND	接地，电源负极
3	DQ	数字量输出接口（0 和 1）
4	AQ	电压模拟量输出

原理：

土壤传感器没有时序要求。外面的导体相当于滑动变阻器，其电阻根据土壤中的水分含量而变化。电阻与土壤湿度成反比，土壤湿度越大，则电导率越好电阻越低；土壤湿度越小，则电导率越差电阻越高。传感器又根据电阻产生输出电压，从而得到土壤湿度。

1.电容式土壤湿度传感器

电容式土壤湿度传感器只有3个引脚，除了必有的VCC和GND，另一个就是电压模拟量输出端口，如果51单片机，则电压模拟量输出接口要与ADC0832的一个通道连接，测出电压模拟量之后，要通过ADC0832转换为数字量；如果使用32单片机，则电压模拟量输出接口要与带有ADC功能的引脚连接，通过引脚的ADC功能直接得到数字量。

2.LM393的土壤湿度传感器

如果使用的是电压模拟量输出接口，则和电容式土壤传感器的工作原理一样，52单片机需要外接ADC0832，32单片机接带有ADC功能的引脚；如果使用的是数字量输出接口，不管是51还是32单片机，都不需要接ADC，因为输出的已经是数字量，就不需要在进行转换了。但是数字量输出的只有“0”和“1”两个值，也就是说只能检测到有没有土壤湿度，但是没有检测到土壤湿度的灵敏度可以通过模块上面的旋钮进行调节，顺时针灵敏度越小，逆时针灵敏度越大。

二、实物图

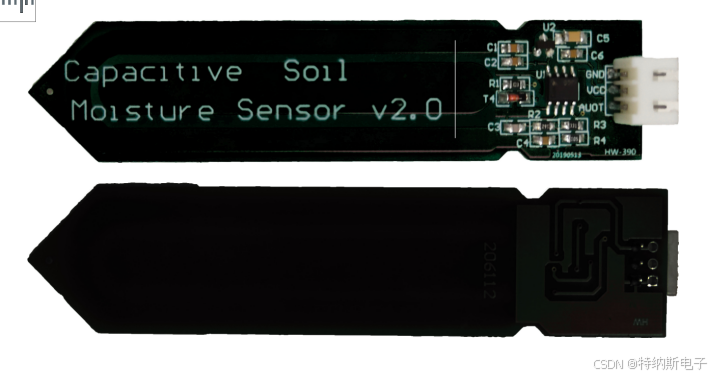

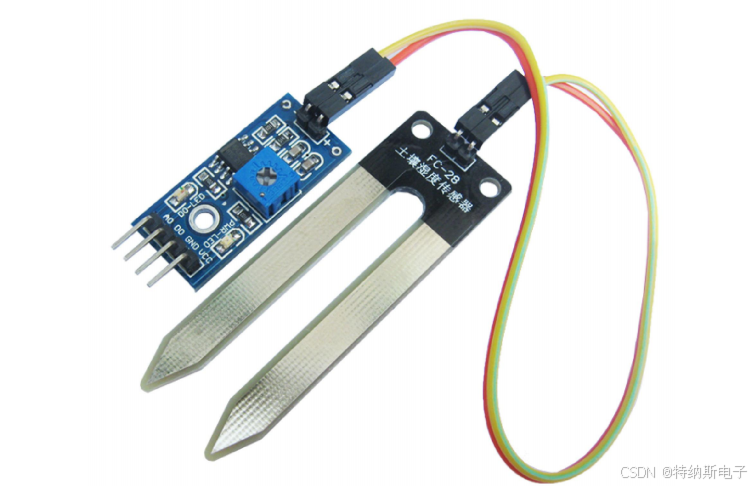

实物图如图所示，左边黑色的是电容式土壤湿度传感器，右边的是带有LM393的土壤湿度传感器。

三、简介

1.电容式土壤湿度传感器

电容式土壤湿度传感器区别于常见的其它电阻式传感器，采用电容感应原理来检测土壤湿度，电路在绝缘漆的保护下不直接接触潮湿的土壤，解决了电阻式传感器容易被腐蚀的问题，相比之下工作寿命更长。 传感器内置稳压芯片，支持3.3~5.5V宽电压工作环境。

2.LM393的土壤湿度传感器

带有LMP393比较器，工作更加稳定，有数字量和电压模拟量两种输出接口。

注意事项：

1.土壤湿度传感器检测的数值会受到入土深度、土壤松紧度的影响，只能检测到土壤的相对湿度。即使在同一个地方，同样的深度，在第二次插入时，由于第一次拔出时已经造成了泥土的松动，可能读到的湿度会比第一次低。

2.电容式土壤传感器在使用时，插入土壤的湿度不要超过白色的警戒线。建议插入的深度在“soil”的“S”所在的位置到“v2.0”的小数点的位置。

3.带有LMP393的土壤湿度在使用时，插入土壤的湿度最好不要超过黑色的部分。
