Arduino 电容式土壤湿度传感器

1.器件的认识

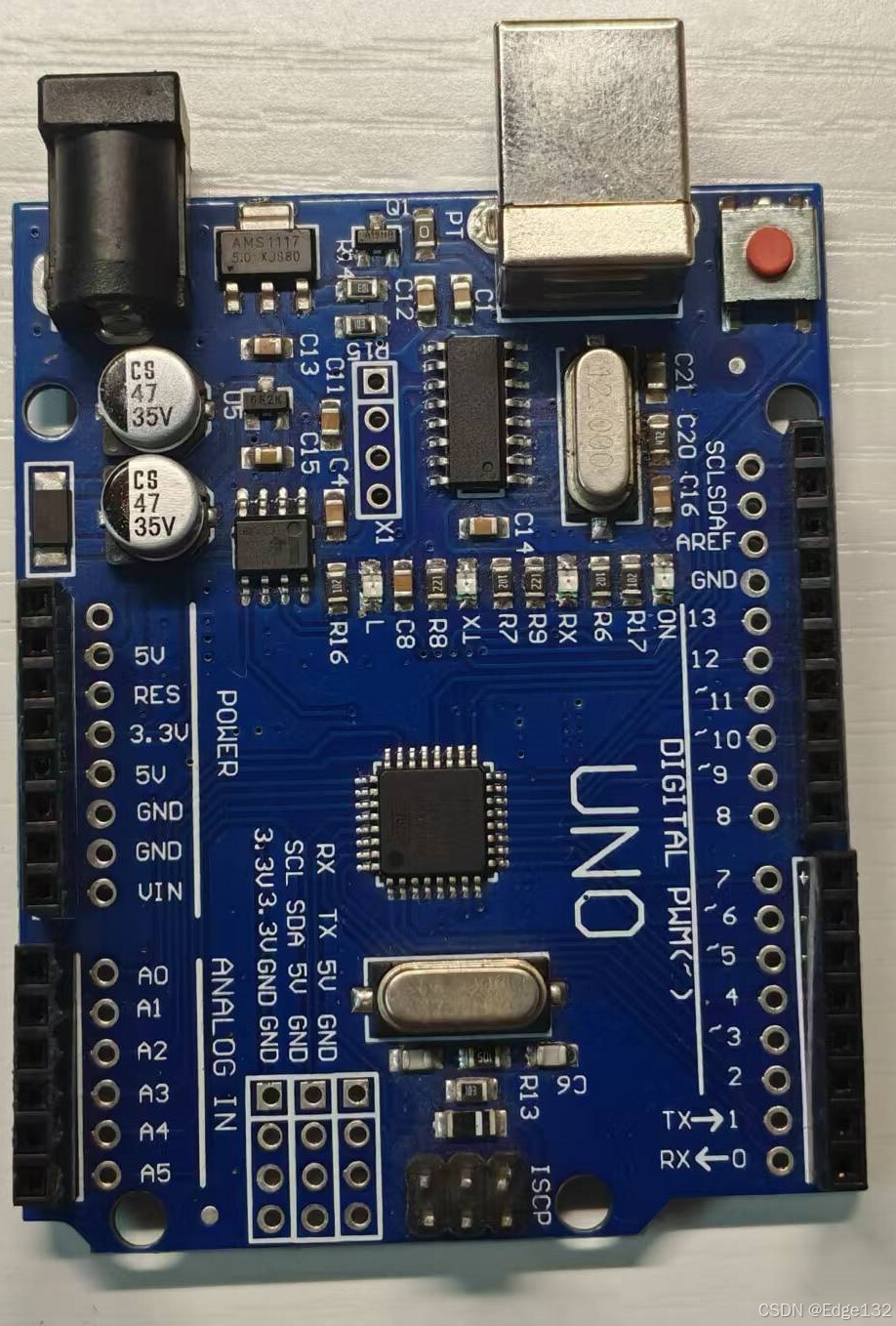

UNO开发板请添加图片描述

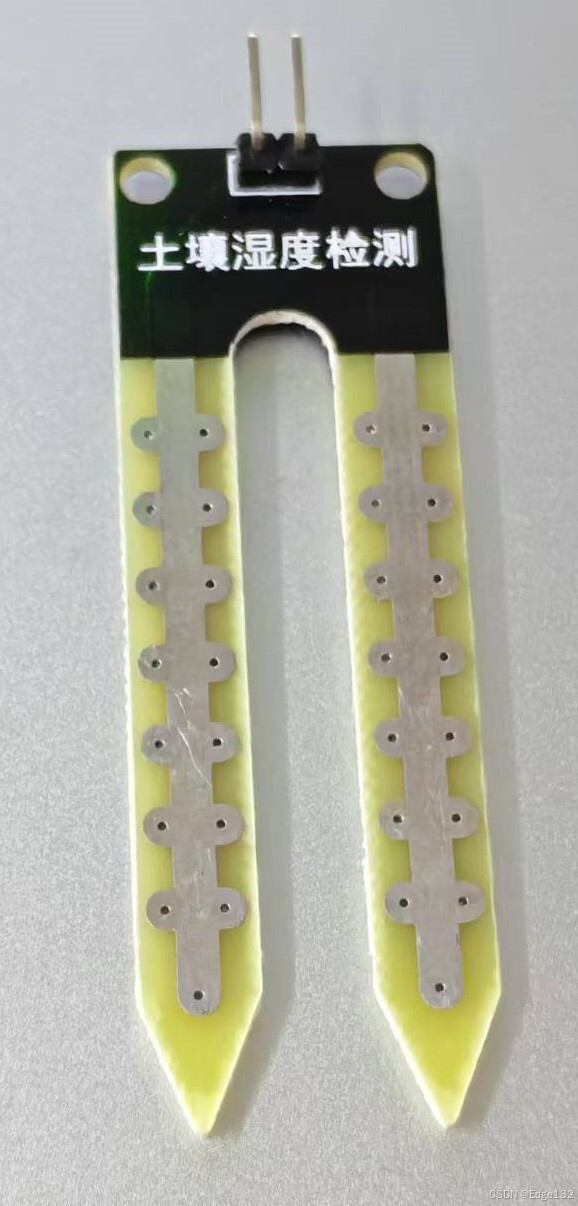

土壤湿度检测探头
根据土壤水分改变自身阻值，进而改变电压

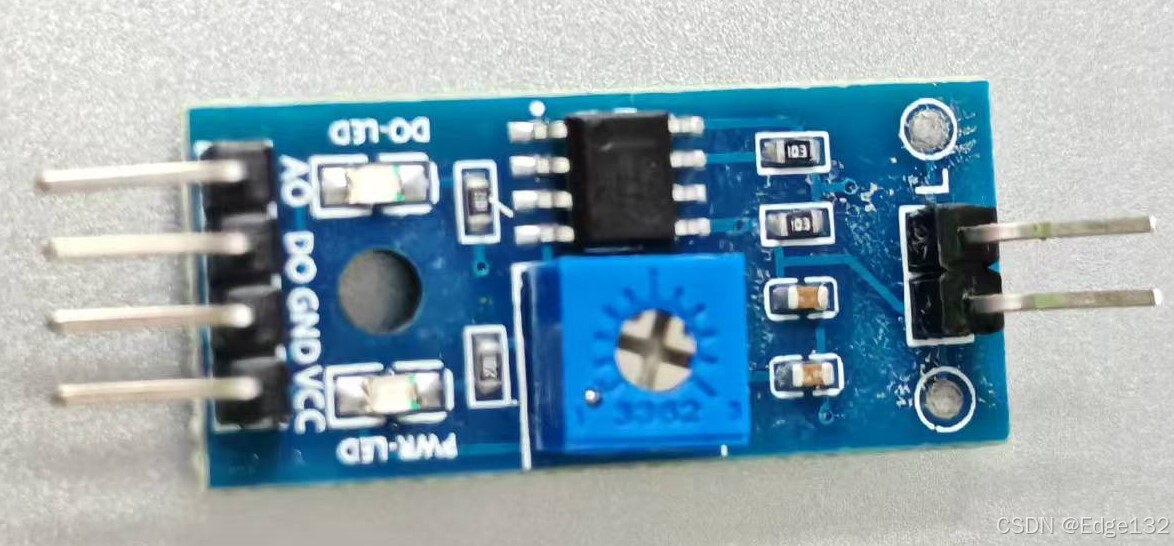

请添加图片描述土壤湿度的接收比较器
模拟量（AO）数字量（DO)

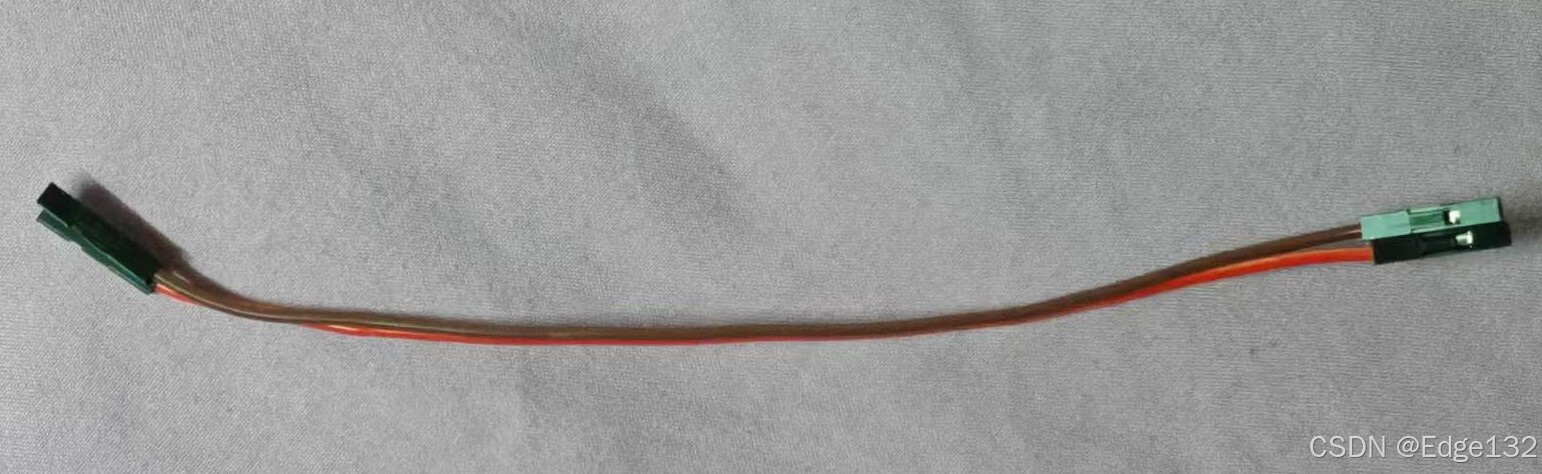

杜邦线（连接探头和比较器）
接收器、杜邦线、探头组成土壤湿度传感器

工作电压	3.3
阈值调节	电位器调节
输出方式	模拟量（AO）与数字量（DO)

2.器件的链接

接收器	UNO
VCC	5V
GND	GND
AO	A0

3.Arduino 代码

#define AO A0
void steup(){
pinMode(AO,INPUT);//设置AO引脚为输入模式
Serial.begin(9600);//设置波特率为9600
}
void loop(){

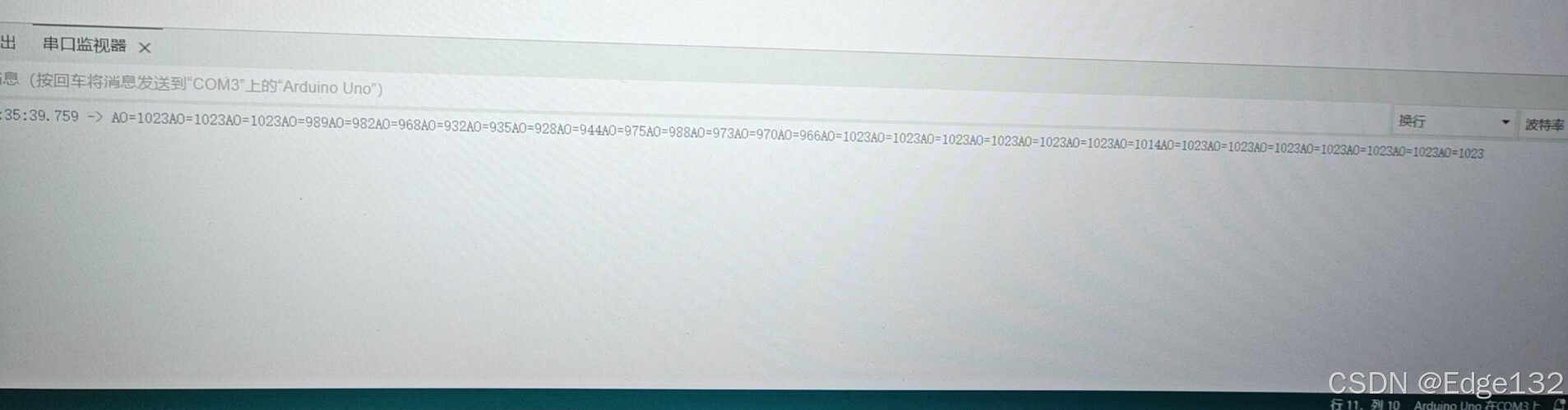

Serial.print("AO=");//输出"AO="
Serial.print(analogRead(A0));//读取指定引脚A0的电压值
delay(1000)//每一秒刷新一次数据
}
