基本原理

键盘分为编码键盘和非编码键盘。键盘上闭合键的识别由专用的硬件编码器实现，并产生键编码号或键值的称为编码键盘，如计算机键盘。而靠软件编程来识别的键盘称为非编码键盘，在单片机组成的各种系统中，用的较多的是非编码键盘。非编码键盘又分为独立键盘和行列式键盘（常说的矩阵键盘）。在键盘中按键数量较多时，为了减少I/O口的占用，（通常）将按键排列成矩阵排列的形式。

矩阵键盘本质是使用8个io口来进行16个按键的控制读取，可以减小io口的使用，用4条I/O线作为行线，4条I/O线作为列线组成的键盘。在行线和列线的每个交叉点上，设置一个按键。而这样的按键中按键的个数是4 X 4个。

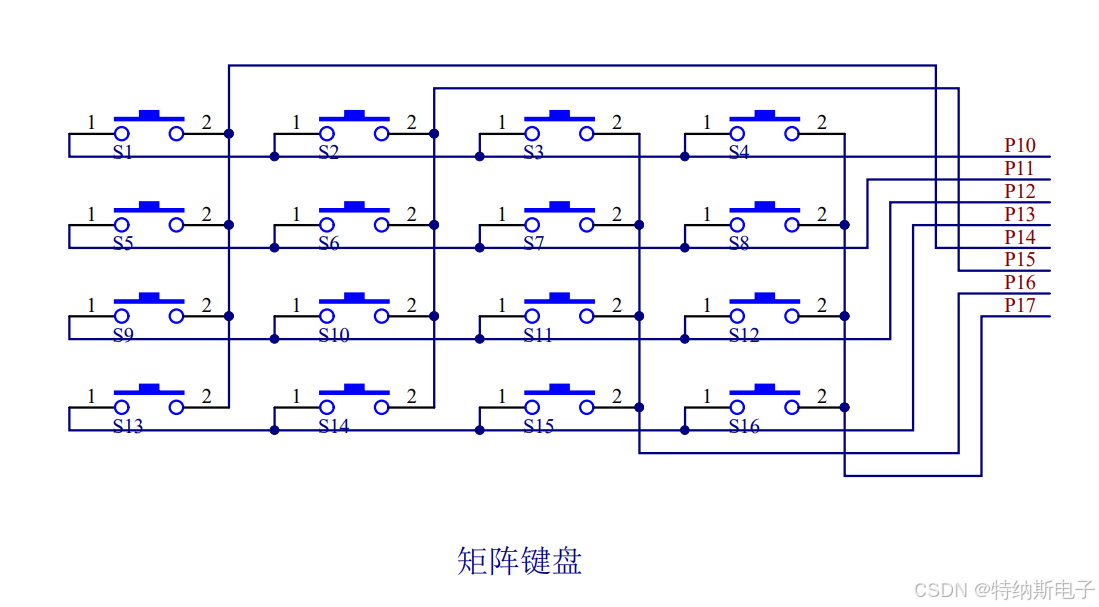

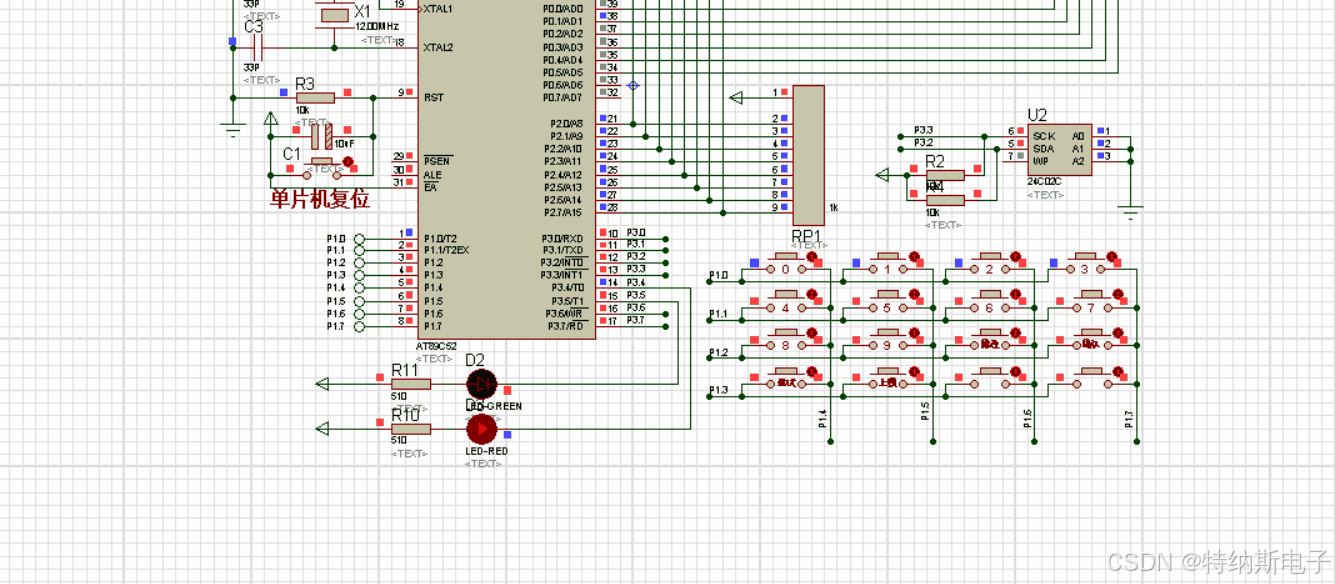

这样的行列式键盘结构能够有效地提高单片机系统中I/O口的利用率。节约单片机的资源，其本质和独立按键类似，就是进行逐行扫描和逐列扫描，然后判断是第几行的第几列个按键，进而进行整体按键值得确定，我们使用的矩阵键盘是接到了单片机的P1口通过读取P1口电平变换即可完成矩阵键盘的数值读取，具体原理图如下：

矩阵键盘的扫描方式

矩阵键盘扫描的方式有两种： 1.行列扫描，2.逐行/逐列扫描

其中行列扫描适用于8个IO口接到了单片机8个连续的IO口，则可以进行行列扫描

逐行/逐列扫描 适用于矩阵键盘接到了任意的IO口，则使用逐行，逐列扫描

接下来我们分别介绍这两种方式：

行列扫描原理：

先从P1口的高四位（四个行）输出高电平，低四位（四个列）输出低电平，假设有按键按下，从P1口的高四位读取键盘状态。判断高四位的四行哪一行变成了低电平，就知道是第几行，再从P1口的低四位（四个列）输出高电平，高四位（四个行）输出低电平，从P1口的低四位读取键盘状态。判断低四位的四列哪一行变成了低电平，就知道是第几列，将两次读取结果组合起来就可以得到当前按键的特征编码。使用上述方法我们得到16个键的特征编码。

逐行/列扫描：
逐行，逐列扫描的本质和行列扫描比较类似，本质是给某一行/某一列，低电平，其余七个全部为高电平，这时候读取电平变换，有电平变低表示按键按下，即可读取按键数据。

逐行扫描：

置第1行为低电平，其余N-1行和N列为高电平，
读取列线数据，列线有低电平表示此行有按键按下，比如按下的是1行三列(1x3)，那么第三列的列线IO口就为低电平。
置第2行为低电平，其余N-1行和N列为高电平，，读取列线数据，列线有低电平表示此行有按键按下。
以此类推，进行逐行扫描。
根据行线列线的电平不同可以识别是否有按键按下，哪一个按键按下，获取按键号。(N) 根据按键号跳转至对应的按键处理程序。
