EEE 30-bus系统

IEEE 30-bus系统是电力系统研究中广泛使用的标准测试案例，其详细信息如下：

1. 系统拓扑与基础参数

• 总线数量：30个总线，包含6台发电机（具体位置存在不同版本描述）。
  • 版本差异：
• 部分文献（如）描述发电机位于bus 1、2、13、22、23、27；
• 另一些研究（如）则标注发电机在bus 1、2、5、8、11、13。这可能源于不同修改版本或配置场景。
• 线路与变压器：
  • 多数文献提到系统有41条传输线，但提到60条支路（可能包含变压器分支）。
  • 包含4台带分接头的变压器（如6-9、6-10、4-12、27-28等）。
• 电压等级：采用132 kV和33 kV两种电压等级。

2. 负荷与发电能力

• 总负荷：
  • 不同研究数据差异较大，例如：

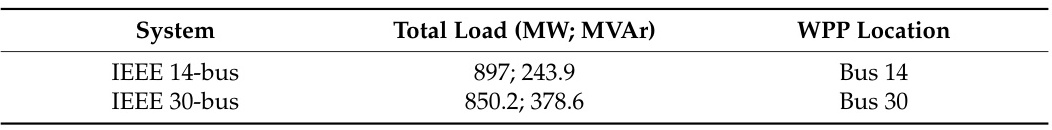

• ：850.2 MW（有功）和378.6 MVAR（无功）；

• ：283.4 MW（有功）和126.2 MVAR（无功）；
• 中bus 30的基准负荷为10.6 MW和1.9 MVAR。
  • 差异可能源于基准案例设定或运行条件不同。
• 发电能力：总发电量在中为191.64 MW和100.41 MVAR，而其他文献未明确提及。

3. 关键设备与补偿

• 无功补偿：在bus 10和24安装并联电容器。
• 调相机：部分版本包含3台同步调相机。

4. 电压稳定性与薄弱节点

• 最弱节点：通过模态分析和Q-V曲线确定bus 26、29、30为系统最薄弱节点，易发生电压崩溃。
• 电压稳定性指数：基准案例中FVSI和Lmn指数均低于1，表明系统稳定。

5. 应用场景

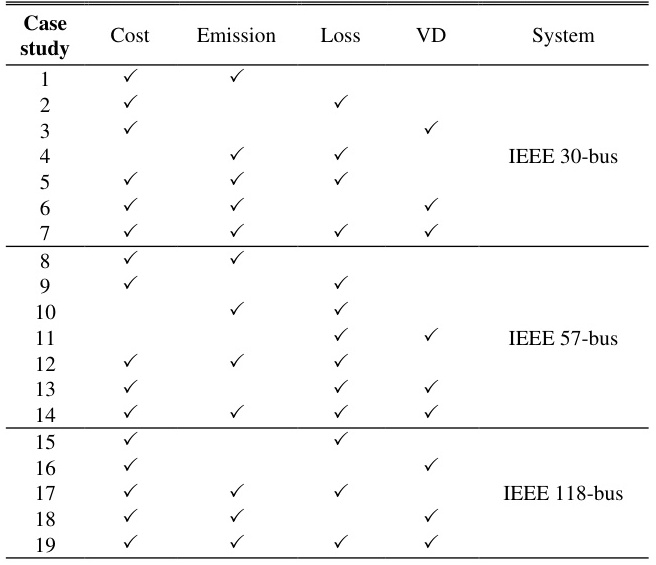

• 优化研究：用于最优潮流（OPF）、无功优化及拥堵管理。

• 稳定性分析：包括电压崩溃预测、暂态稳定性和分布式电压控制。

6. 版本与数据来源

• 历史背景：代表1961年美国电力系统的简化模型，但实际数据可能经过调整。
• 数据矛盾：例如误称系统仅有15个总线，可能为描述错误，其他文献均明确为30总线。

7. 其他特性

• 网络结构：网状拓扑，含平衡的传输系统。
• 容量基准：通常以100 MVA为基准容量。

总结

IEEE 30-bus系统因版本差异存在参数不一致（如发电机位置、负荷数据），但其核心结构&#x
