硬件设计：AD20 altium designer 设置 交叉选择 PCB 和 原理图同步选择的设置方法 cross select mode

最新推荐文章于 2025-03-21 17:30:44 发布
最新推荐文章于 2025-03-21 17:30:44 发布
阅读量1.2w 收藏 20
点赞数 5
分类专栏： 个人日记 硬件设计
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/weixin_41534481/article/details/104926407
版权
本文详细介绍了同步选择(crossselect mode)的概念，这是一种在电子设计自动化(EDA)软件中使用的重要功能，允许用户在原理图和PCB布局之间进行同步选择，提高设计效率。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

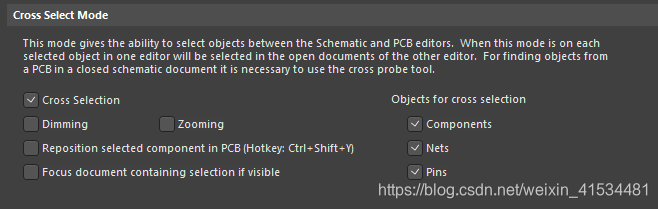

同步选择就是 选中了  原理图中的器件再去打开PCB时同样会被选中

官方的叫法是 cross select  mode

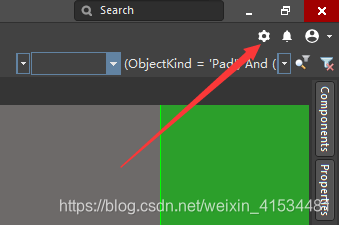

这个是 右上角的  齿轮  也就是设置
