Altium AD20分屏显示,交叉选择模式使用,原理图和PCB器件的同步选择

AD20可以使用 分屏显示交叉选择,实现对元件快速定位、分类、布局的功能,提高设计效率。

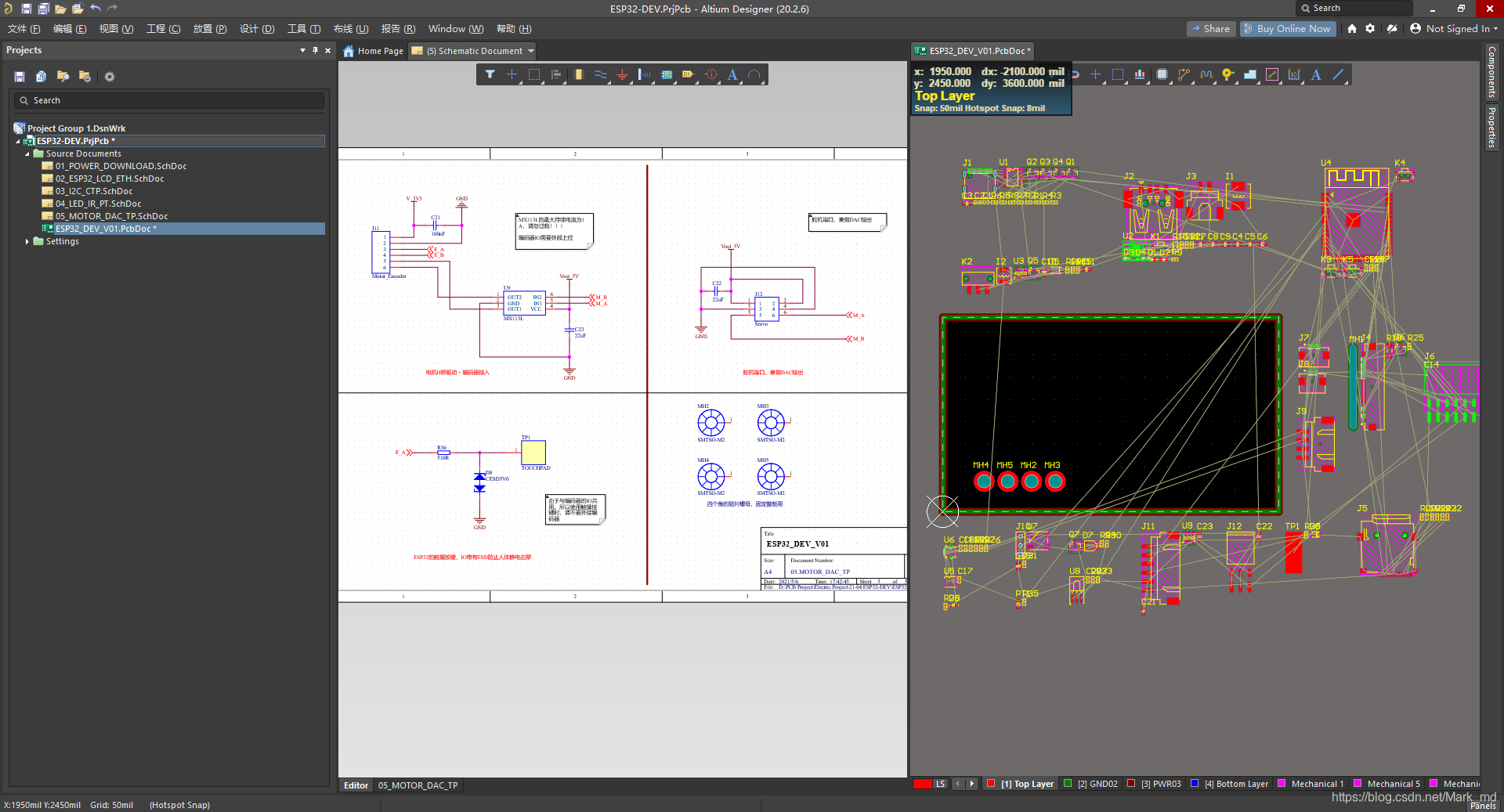

原理图、PCB分屏显示

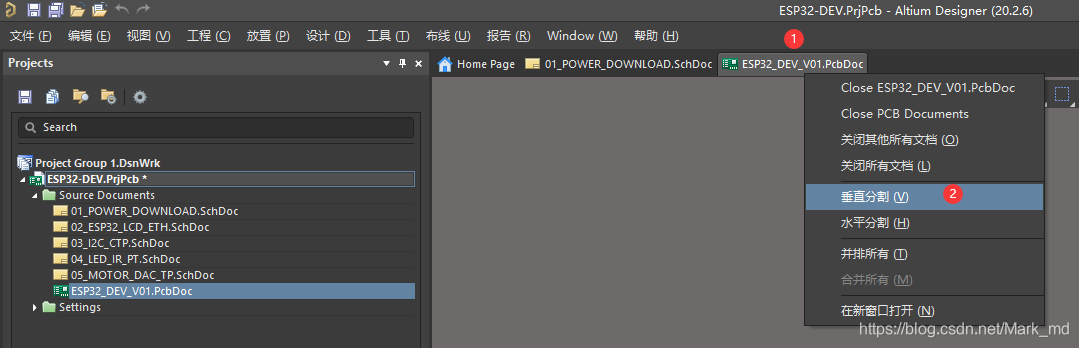

  • 图纸页 - 右键 - 垂直分割。就会变为分屏显示,搭配双屏使用更加舒适。
    在这里插入图片描述

交叉选择来快速布局元件

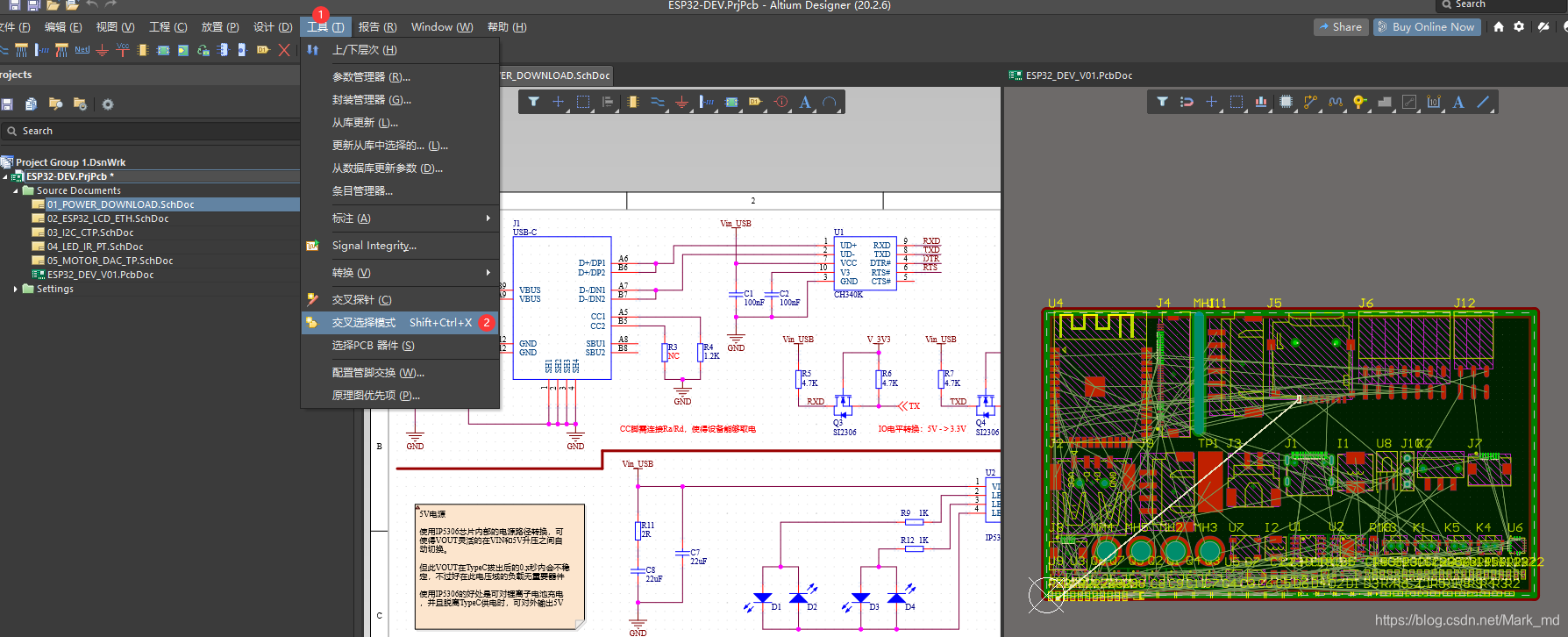

  • 原理图页 - 工具 - 交叉选择模式
    在这里插入图片描述

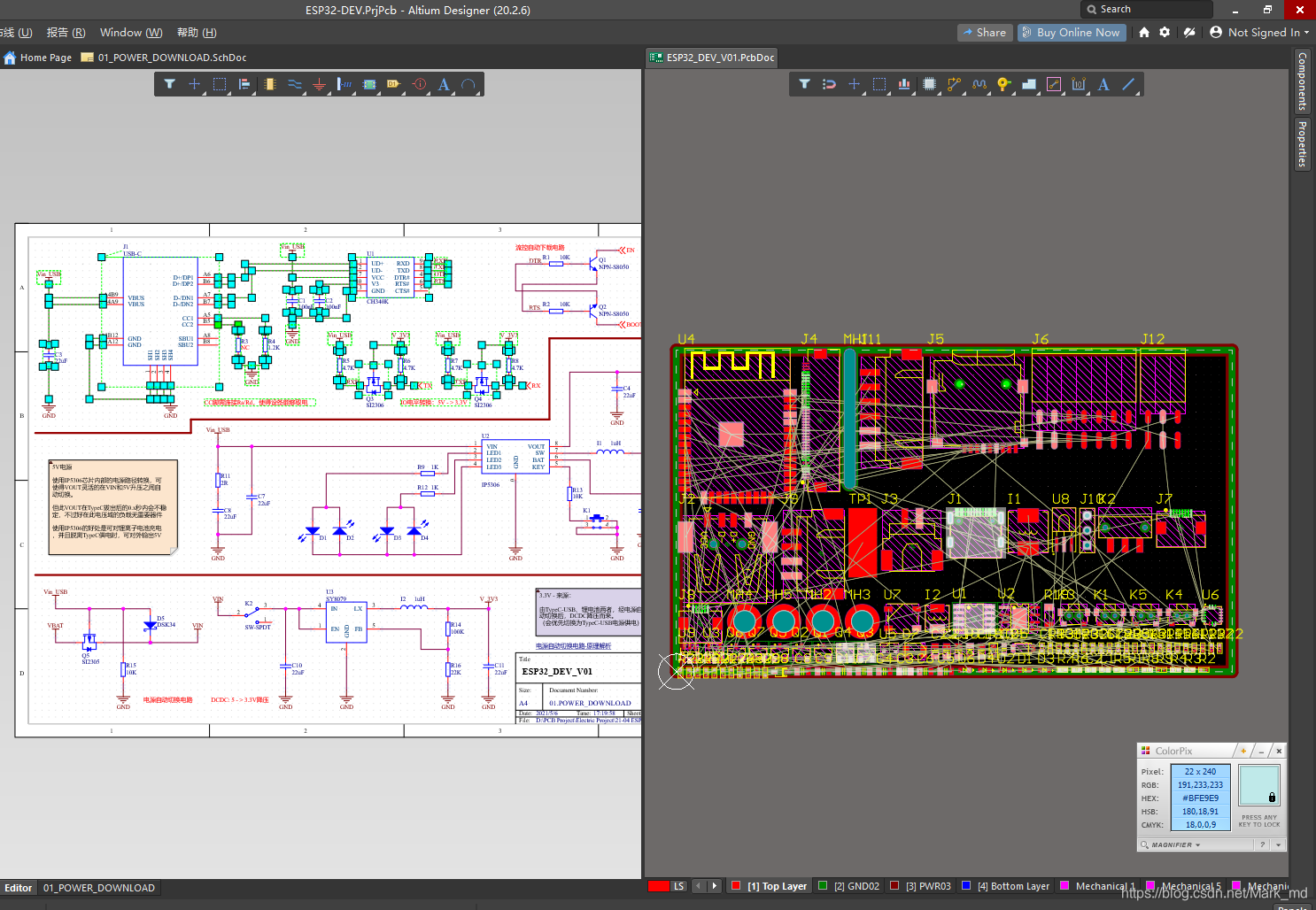

  • 之后在原理图进行框选,被选中的元件在PCB中也会被标记出来。
    在这里插入图片描述

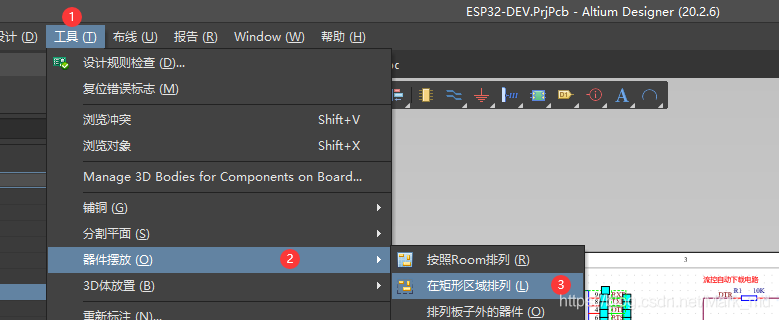

  • 这时在PCB中,使用 工具 - 器件摆放 - 在矩形区域内排列,就能非常容易的将各个功能模块的元件进行分离。
    在这里插入图片描述
    在这里插入图片描述
    在这里插入图片描述
