OrCAD Capture CIS 配置-高效硬件开发，规范元件库管理

hello，诸位攻城狮们，今天聊一聊cadence 中的CIS 配置，这个功能用好了，可以提升硬件开发效率，也方便PCB攻城狮管理 各类元件库，封装库。

一．Capture CIS 简介

二．Capture CIS 配置

三．调用CIS

一、Capture CIS 简介

CIS （Component Information System）即：元器件信息管理系统

主要特征：

数据库综合：可以和任何符合微软ODBC标准的数据库（Access、SQL Server、Visual FoxPro）一起使用。

元器件信息自动更新：自动检验原理图器件数据和中央器件数据库中相对应的记录。其中任意一方发生改变都会向用户报警。

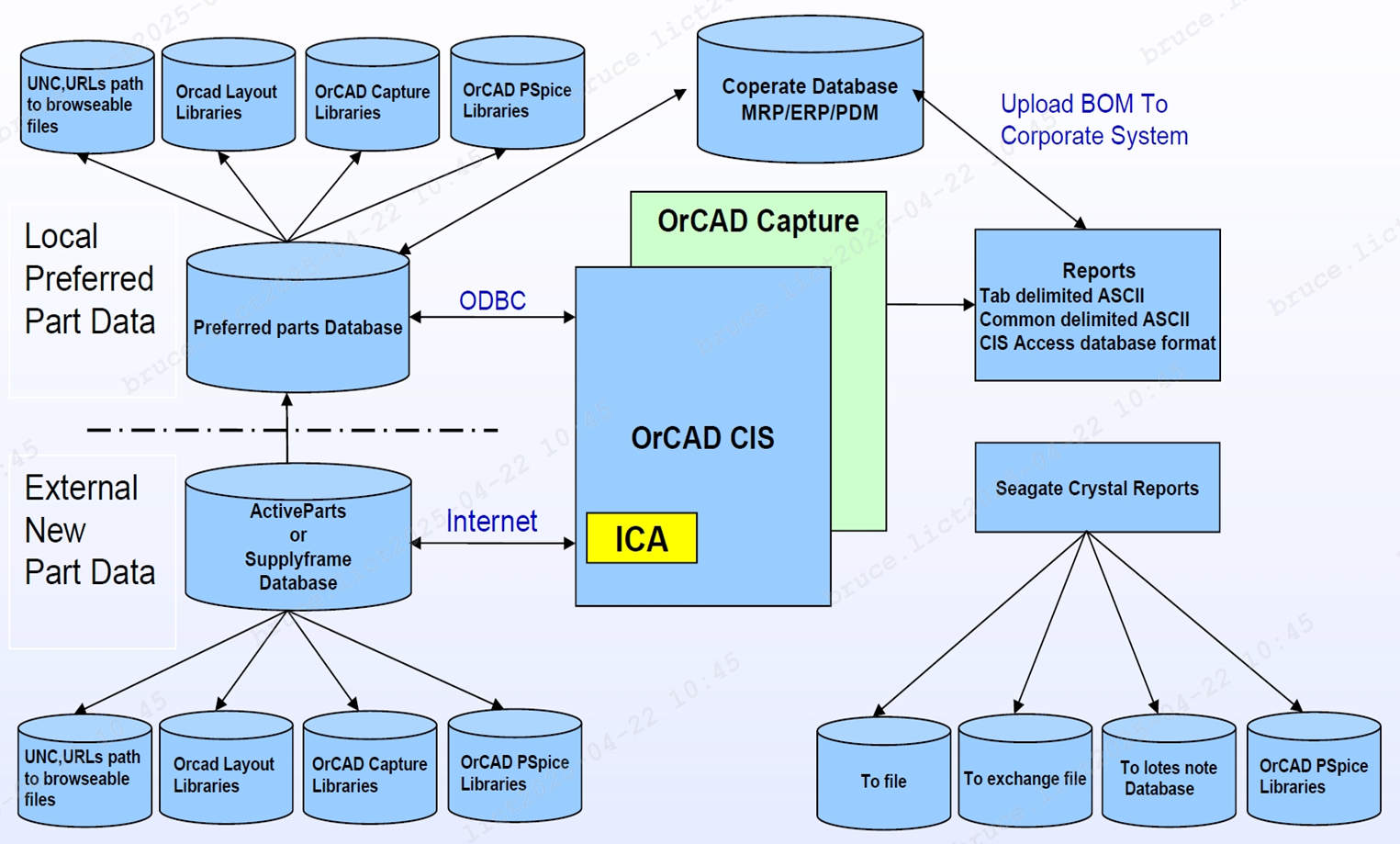

来看一下 Capture CIS 架构：

二．Capture CIS 配置  ，这是重头戏，也分三步走。

a)建立数据库

建议安装Office2003，access2003 你懂的老版本数据库稳定性高，可移植性强

然后在Excel中罗列需要放进access数据库的字段（为啥建议在Excel中罗列呢，是因为在access中去编辑效率相对较低，所以一般都是在Excel中编辑完，最后导入到access中）

例如：先罗列字段

元器件属性定义
Part_Number	物料编码
Description	内容描述
Part_Type	物料类型
Value	值
Voltage	耐压值
Tolerance	精度
Schematic_Part	原理图封装
PCB_Footprint	PCB封装
Package_Type	封装类型
Manufacturer	厂商
Manufacturer_PN	厂商料号
Grade	等级
Distributor	供应商
Price	价格
Datasheet	数据手册

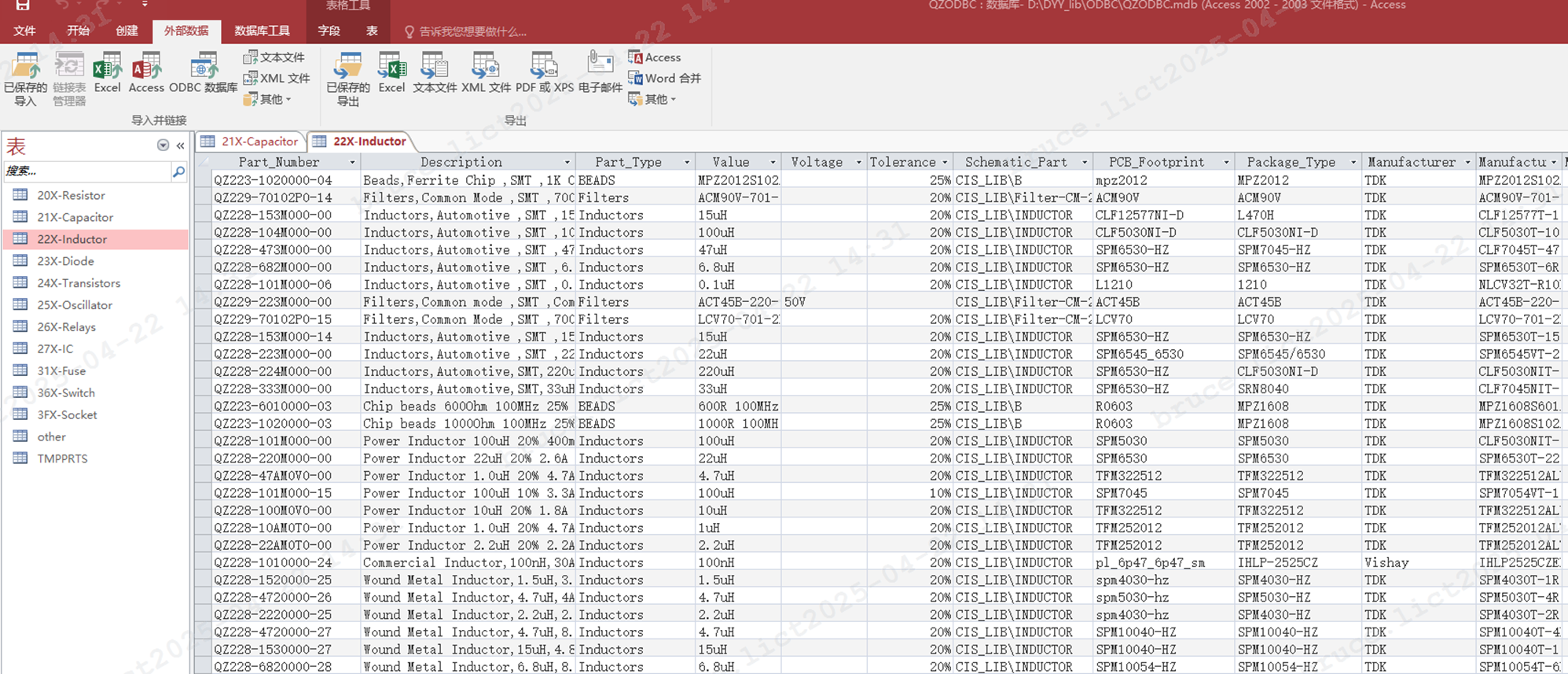

导入到access中的效率图

b)创建数据源

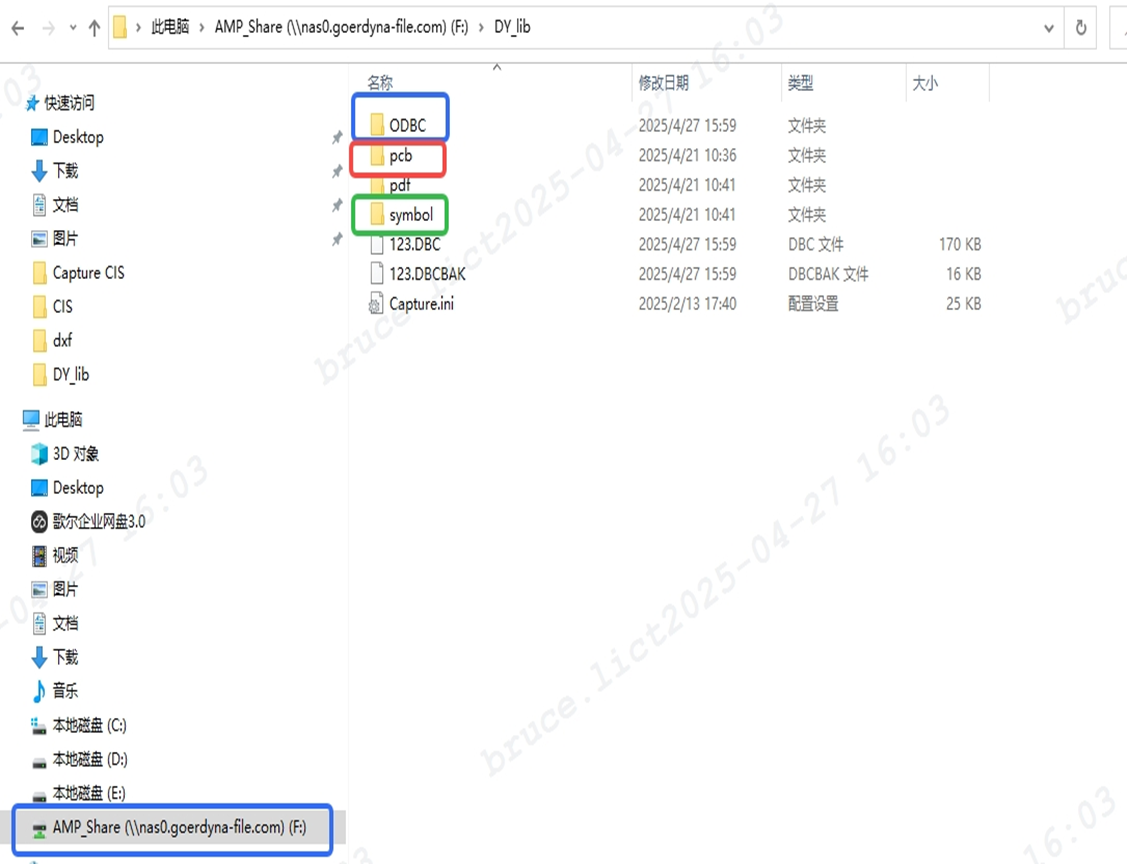

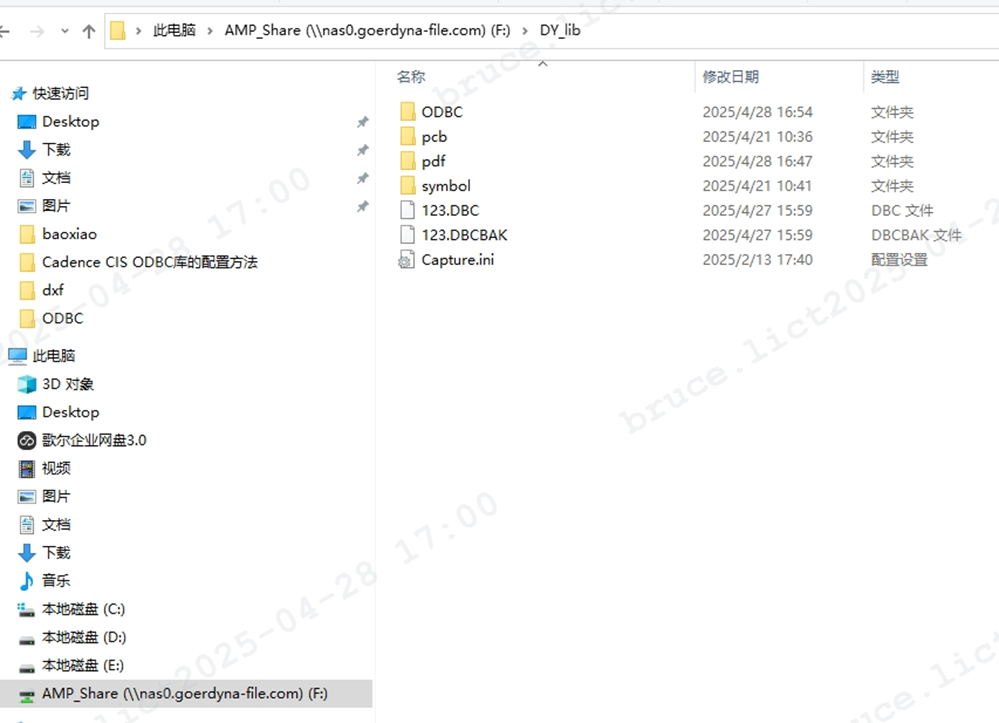

准备工作先做起来： 假设你要把各类数据放在 F 盘，如下图：

DY_lib文件夹存放路径：电脑 F盘

DY_lib文件夹中包含如下子文件夹：

ODBC文件夹：存放 Access数据库

pcb文件夹：存放PCB封装库

Symbol文件夹：存放Symbol元件库

pdf文件夹：存放Datasheet数据手册

开始正式创建数据源

1、配置odbc数据源：路径如下：C:\Windows\SysWOW64；找到odbcad32.exe打开（注意：16.6版本， 17.2-4版本的用odbcad64.exe）。

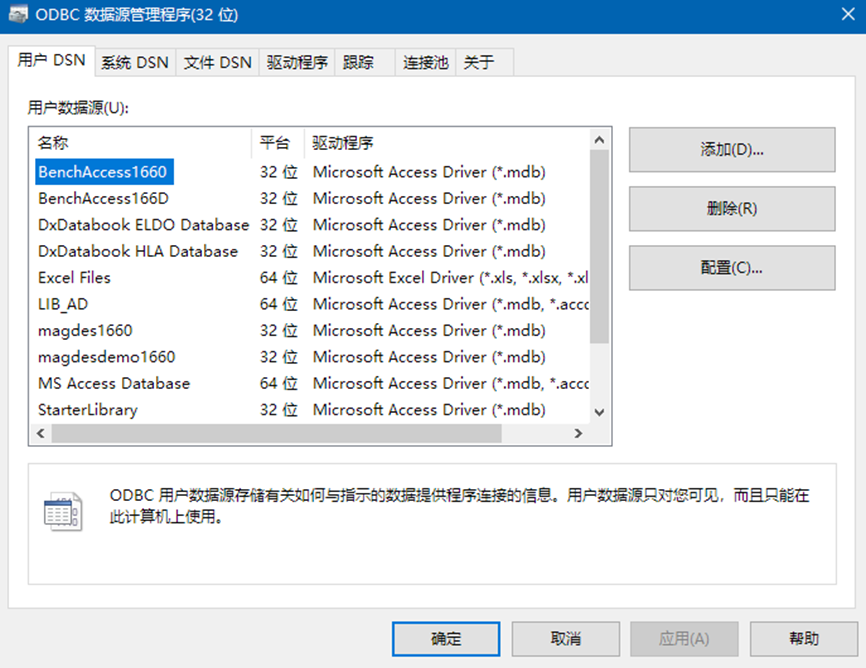

2、选择用户DSN，点击 “添加”

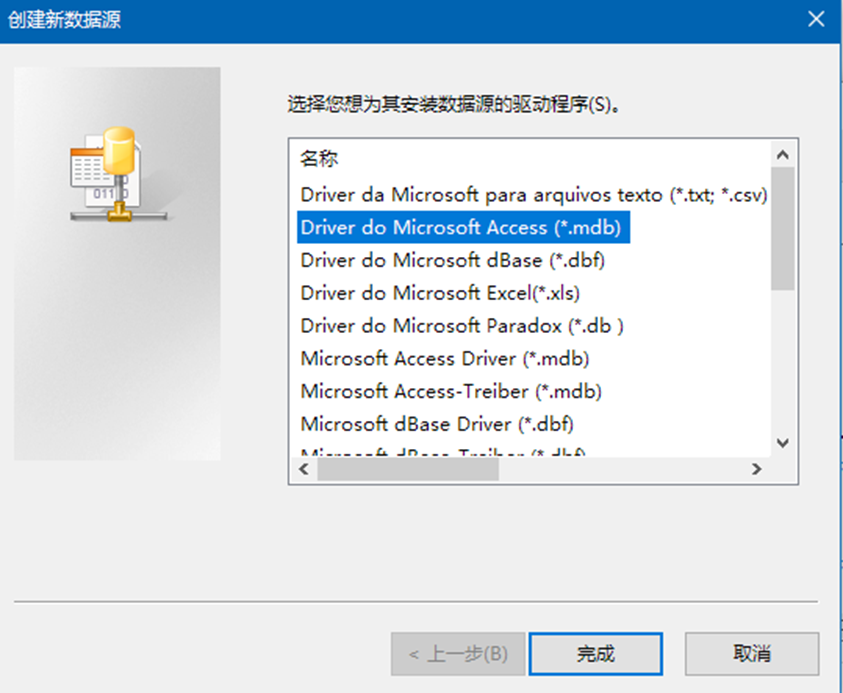

3、点击 Microsoft Access Driver(*.mdb)，点击 完成

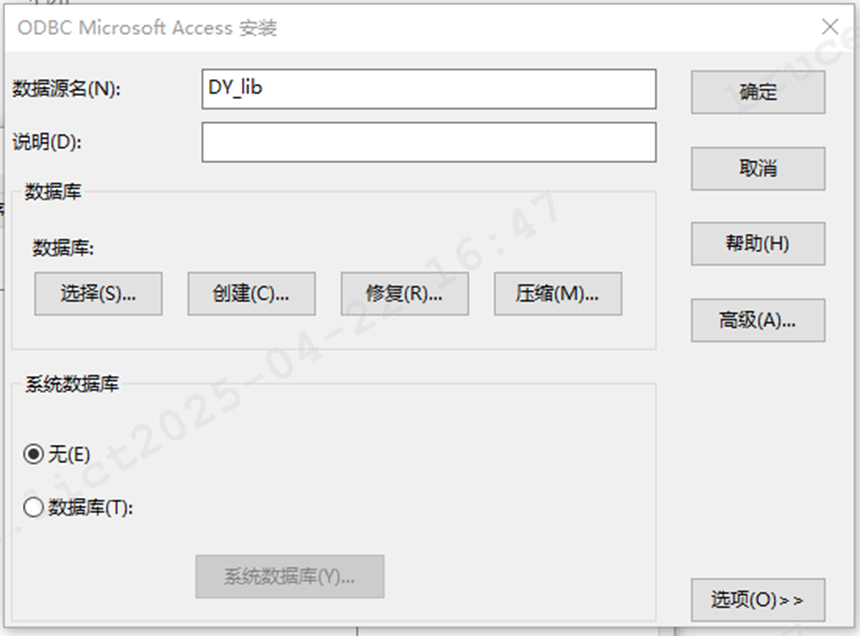

4、填写数据源名，之后点击“选择”

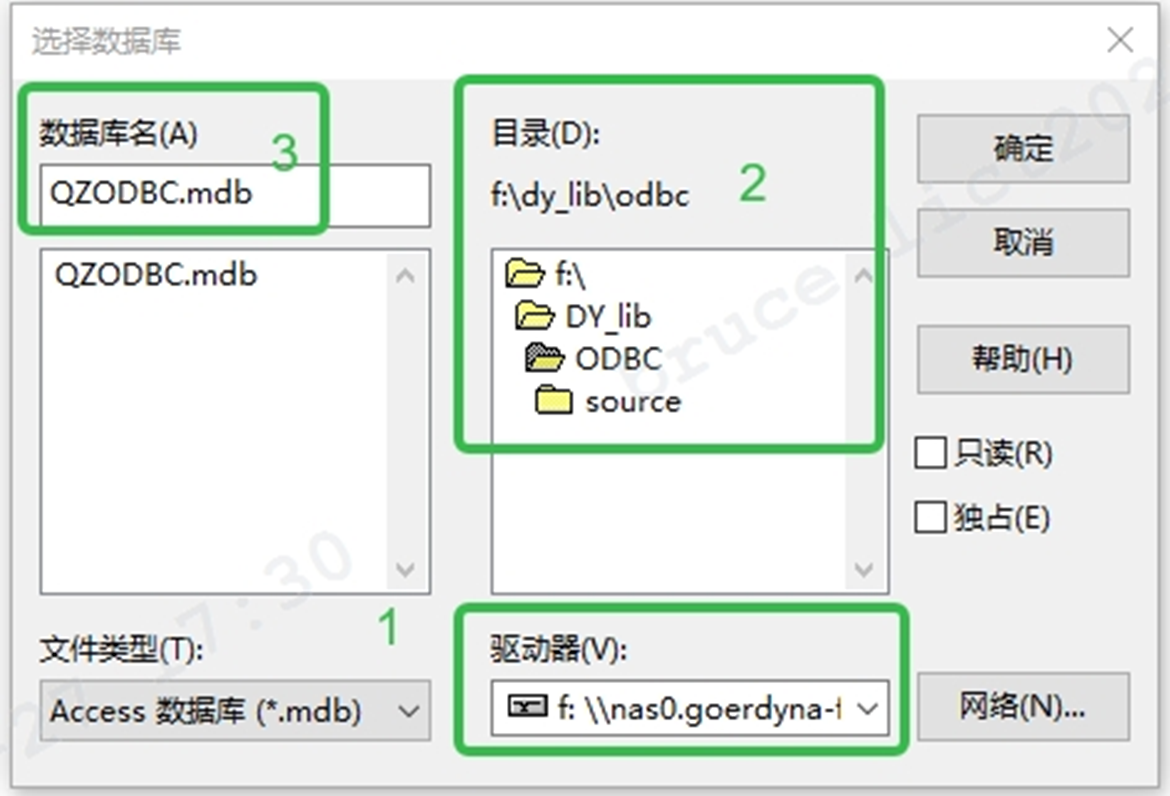

5、指向access数据库

1）选择盘符；2）选择文件夹（目录）；3）选中.mdb文件（数据库名）， 点击确定。

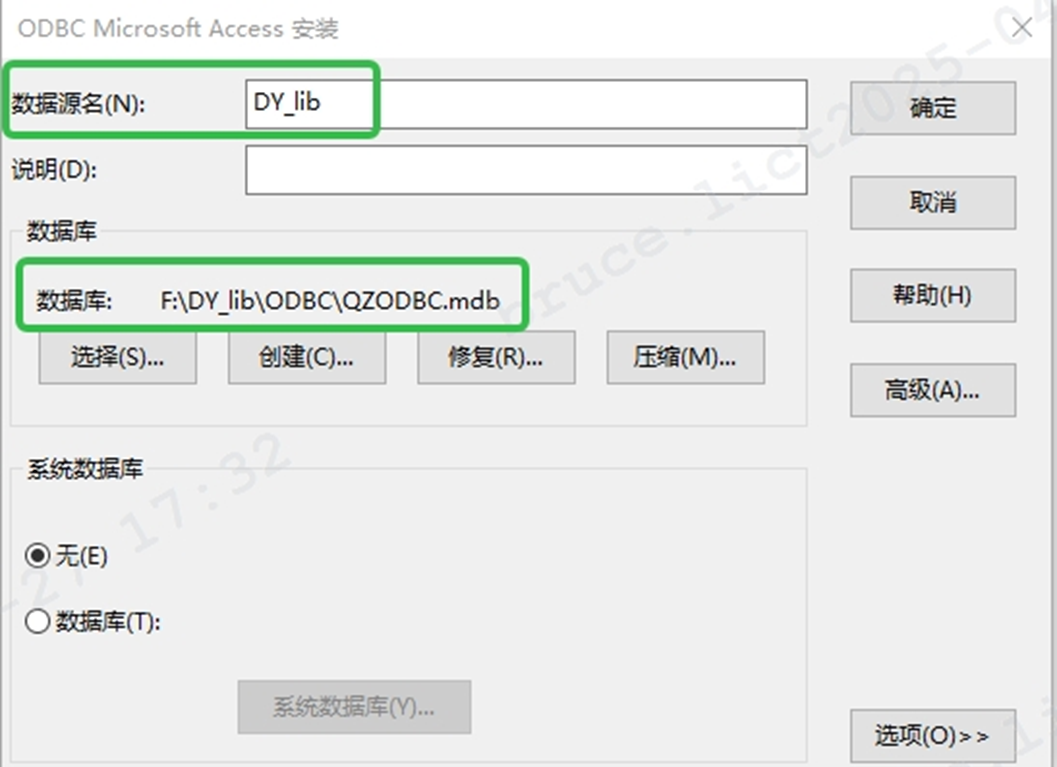

6、确认数据库添加是否正确

    1）数据源名 ；2）数据库路径； 确认后点击 确定

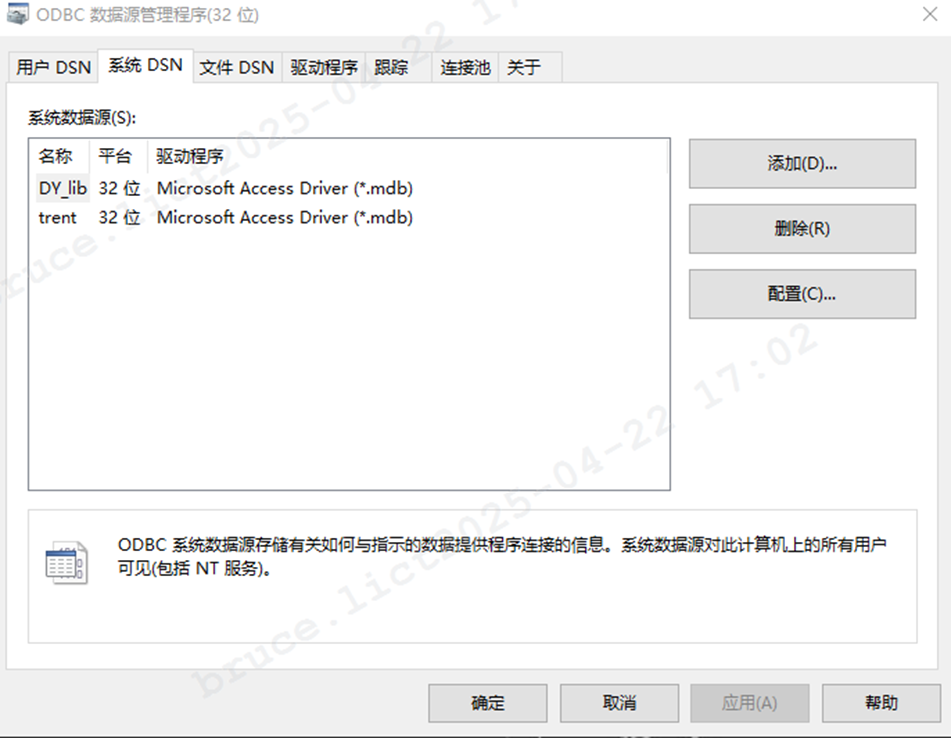

7、“系统DSN” 设置，参照 “用户DSN”的步骤设置，到此数据源创建配置完成。

c)配置 Capture CIS

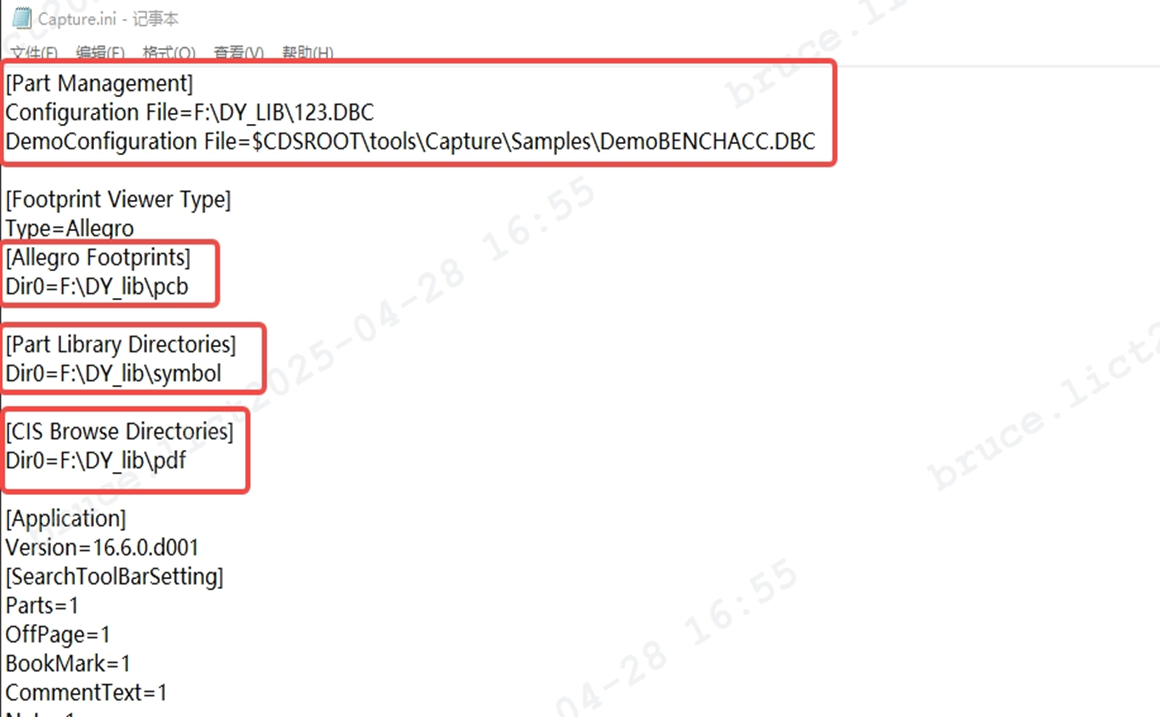

设置cadence安装路径中的capture.ini 文件

路径：C:\SPB_Data\cdssetup\OrCAD_Capture\16.6.0  （根据个人安装路径）

tips：设置Capture.ini 文件时，需要确保相关路径 与 实际文件存放路径的一致性。

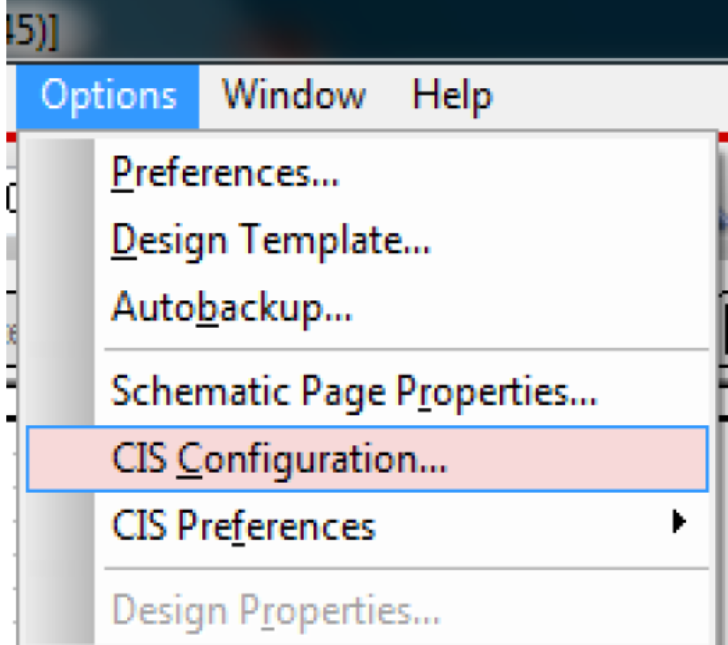

1、打开原理图设计工具，打开任意工程，执行Options/CIS Configuration命令，打开CIS配置界面。

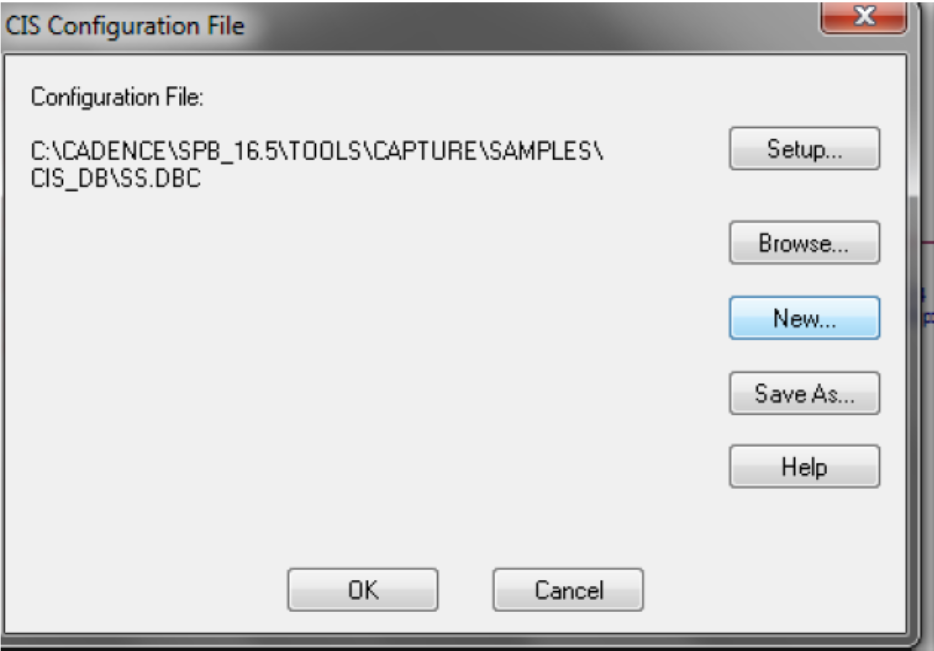

2、新建CIS配置文件

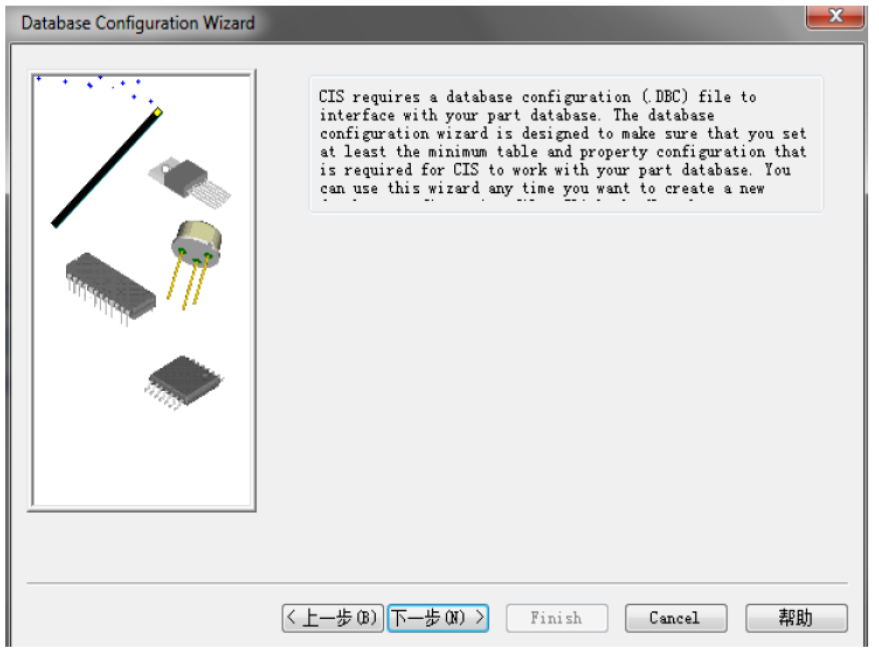

     点击New，进行向导式的新建器件数据库，点击 下一步

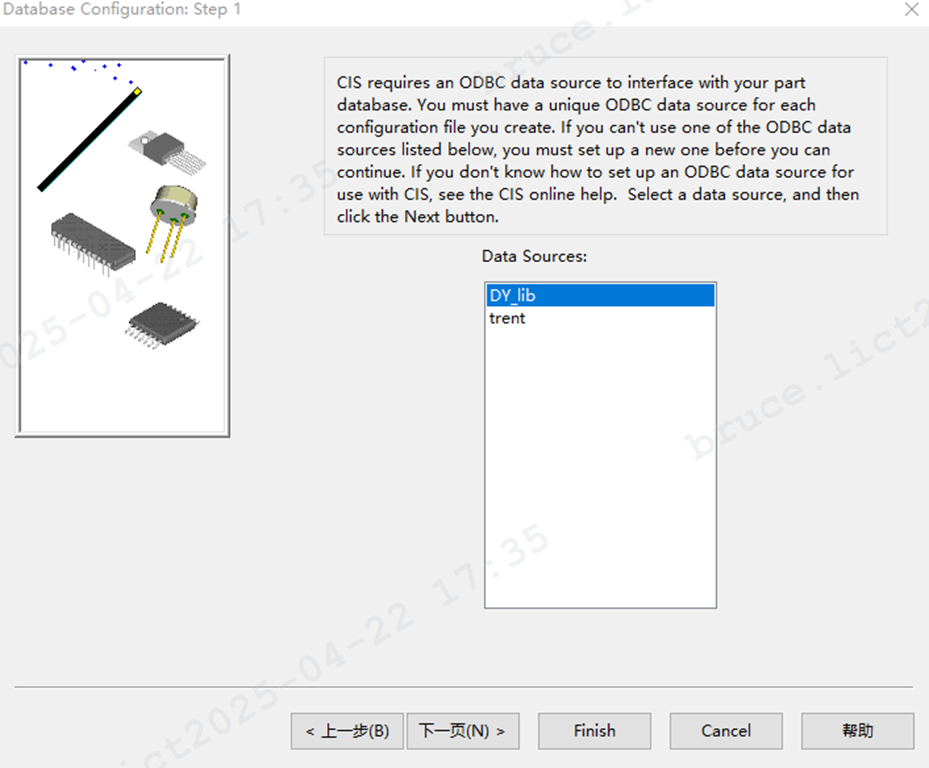

3、选择已创建的数据源

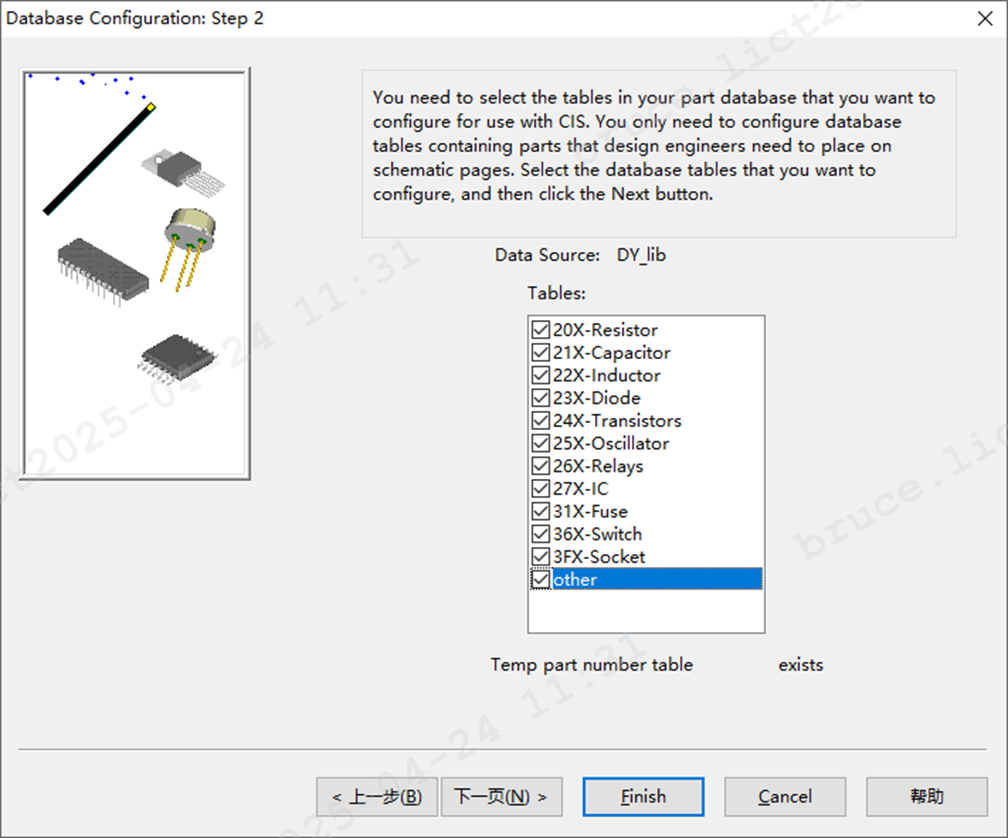

4、全选 Tables下的表，点击 下一页

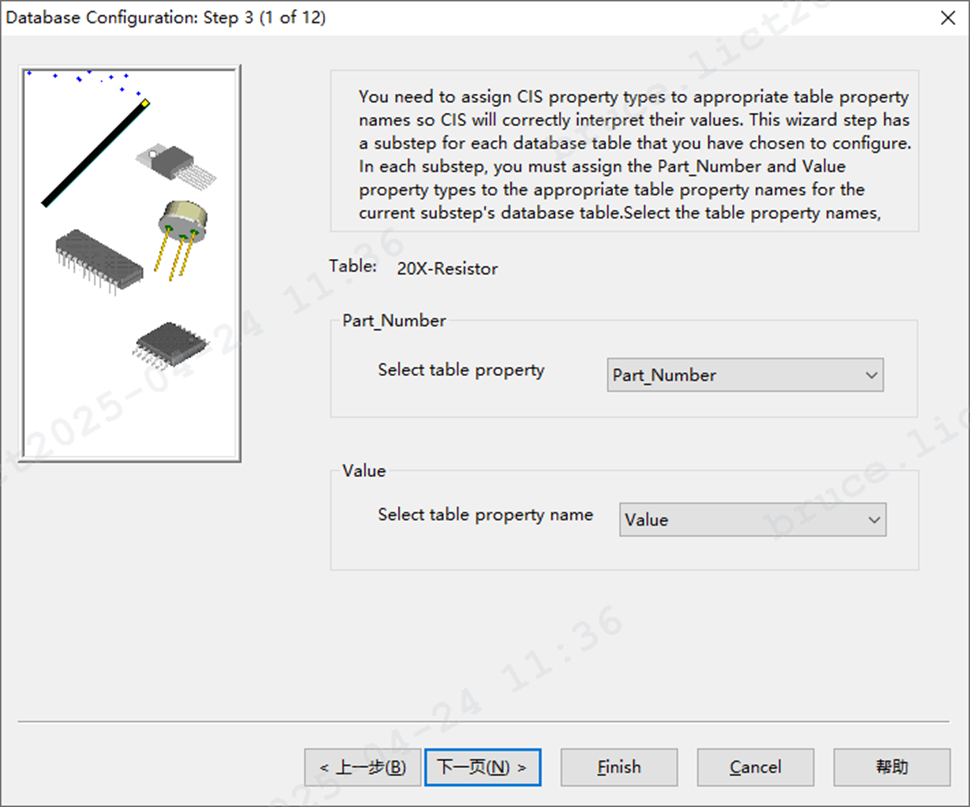

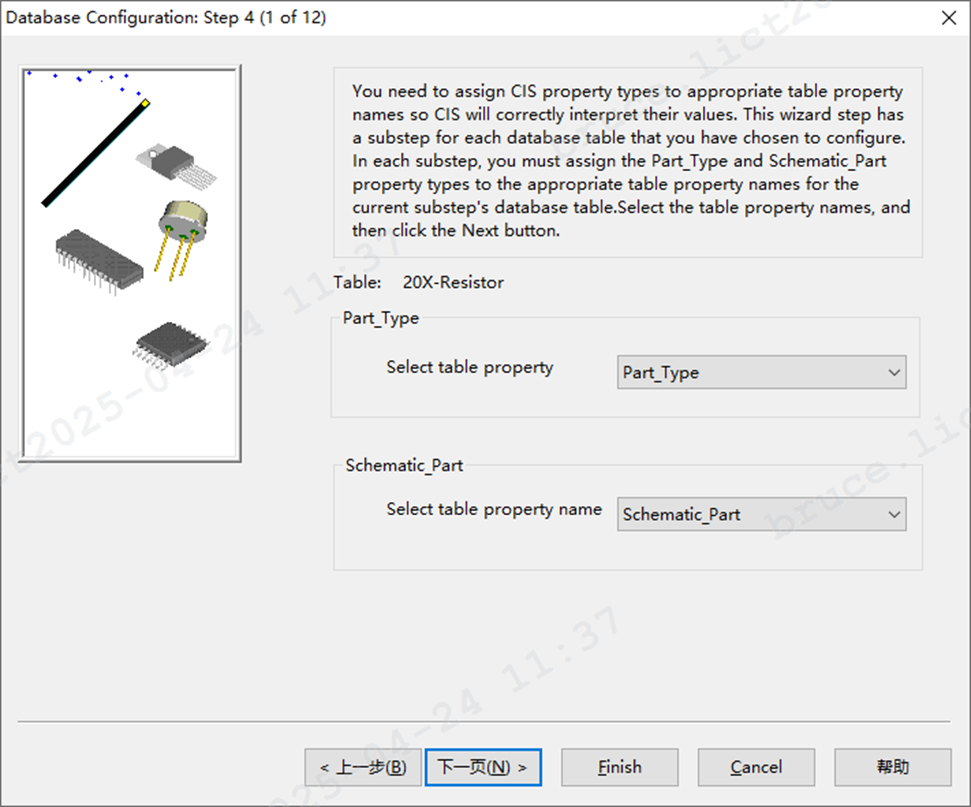

5、按照软件自带字段与 access 数据库字段进行一一配对，点击下一页

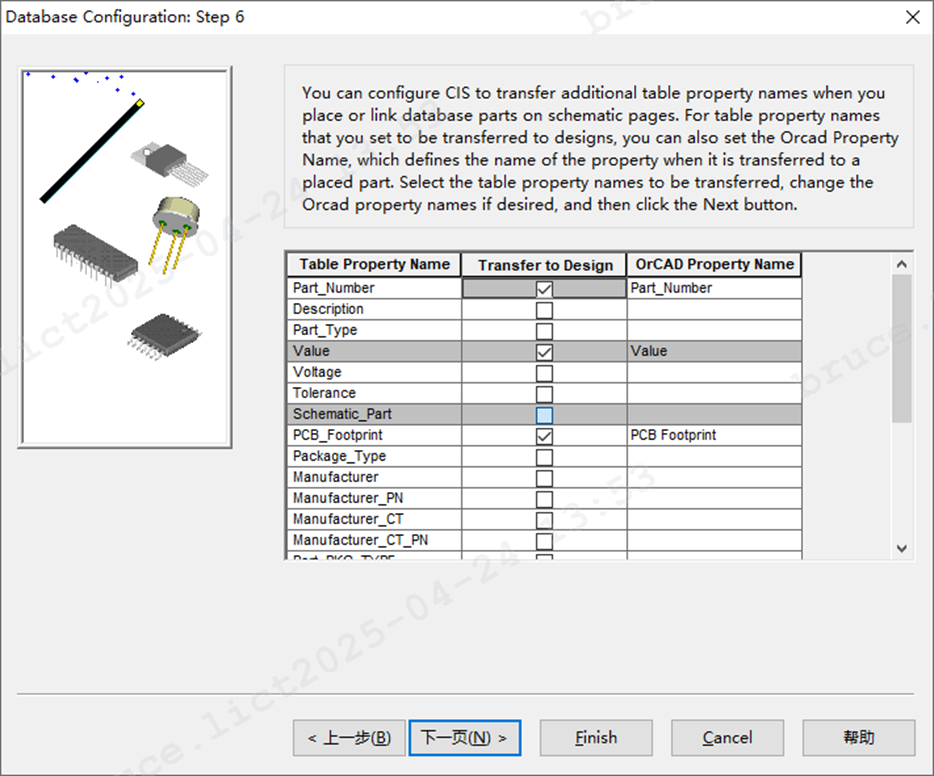

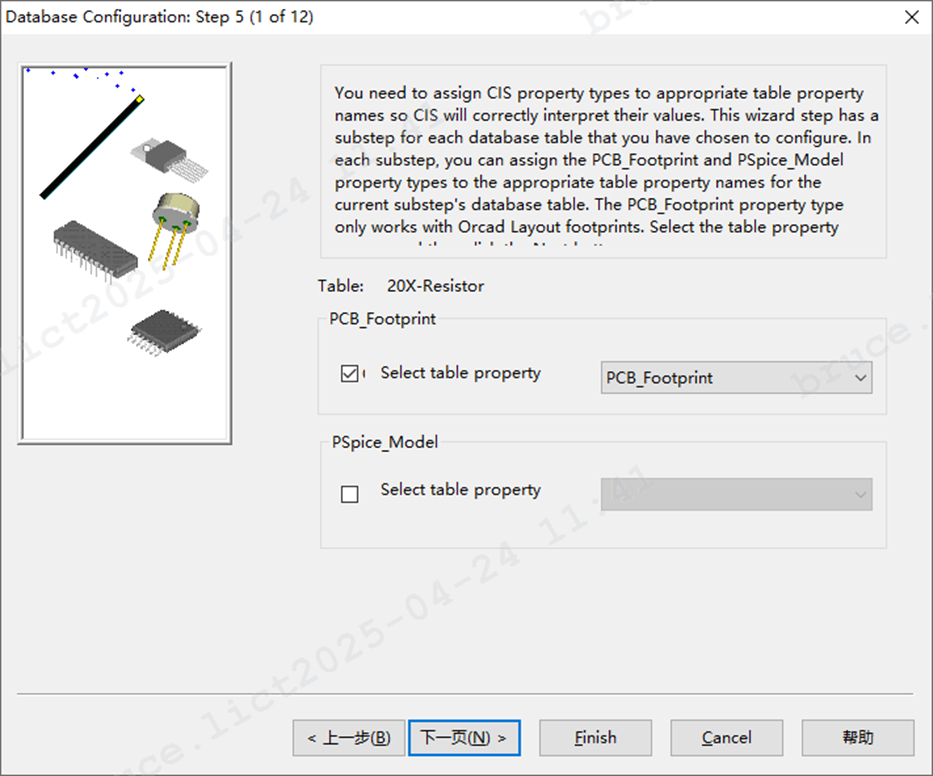

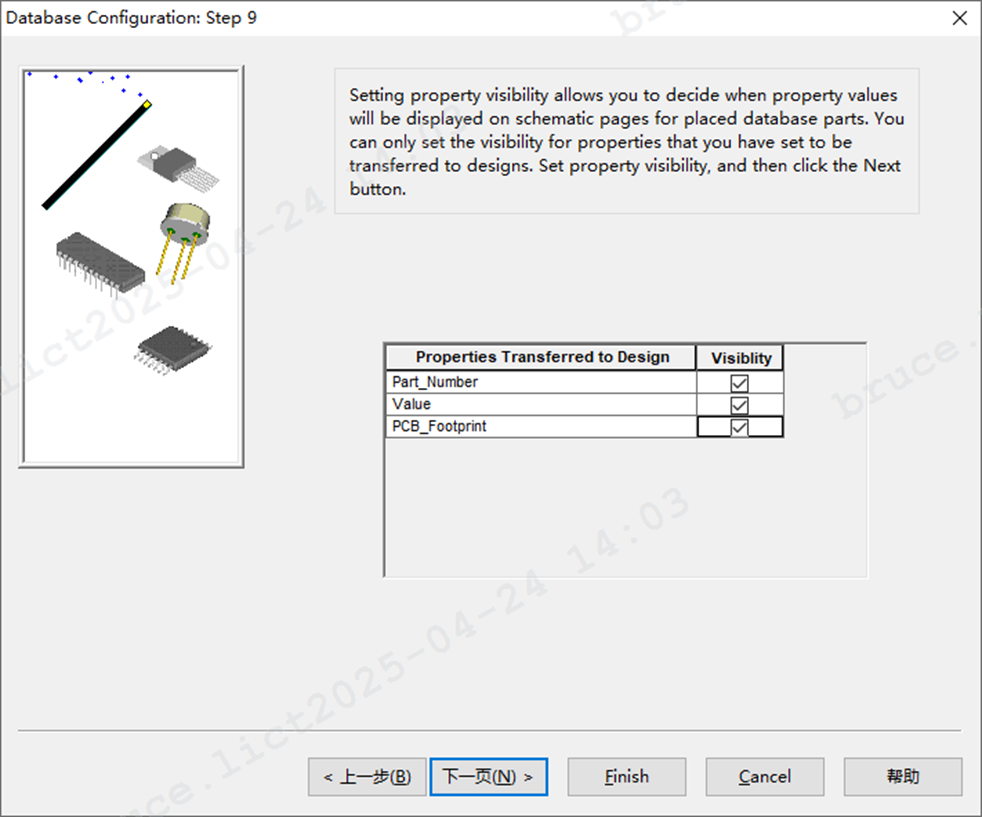

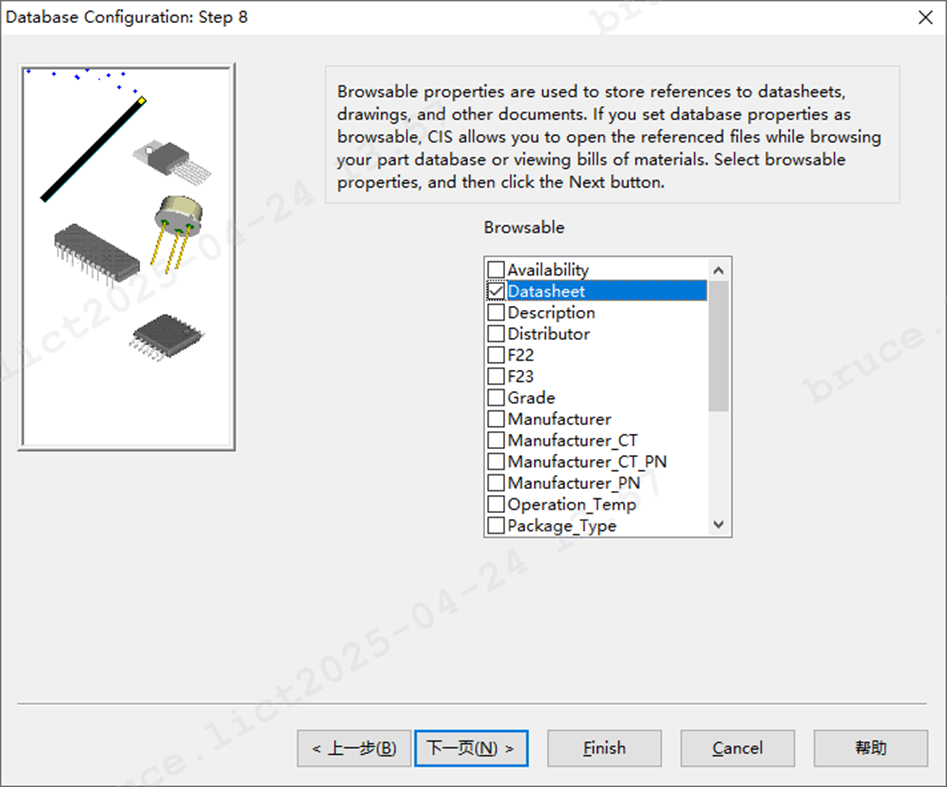

6、按照图示步骤设置

7、按照图示步骤设置

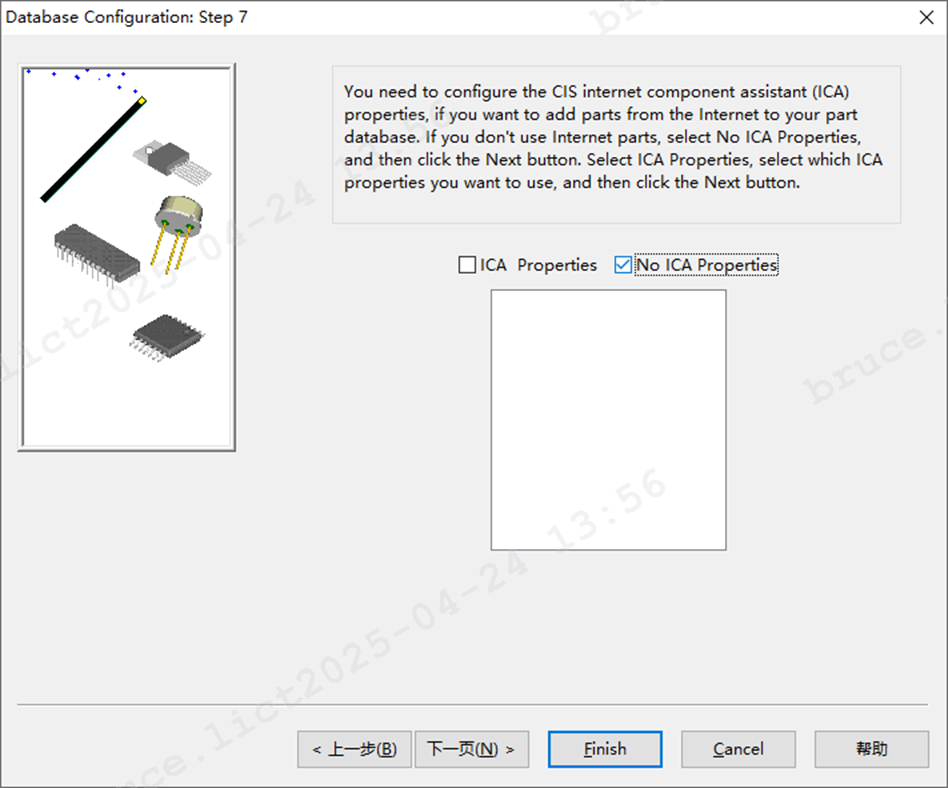

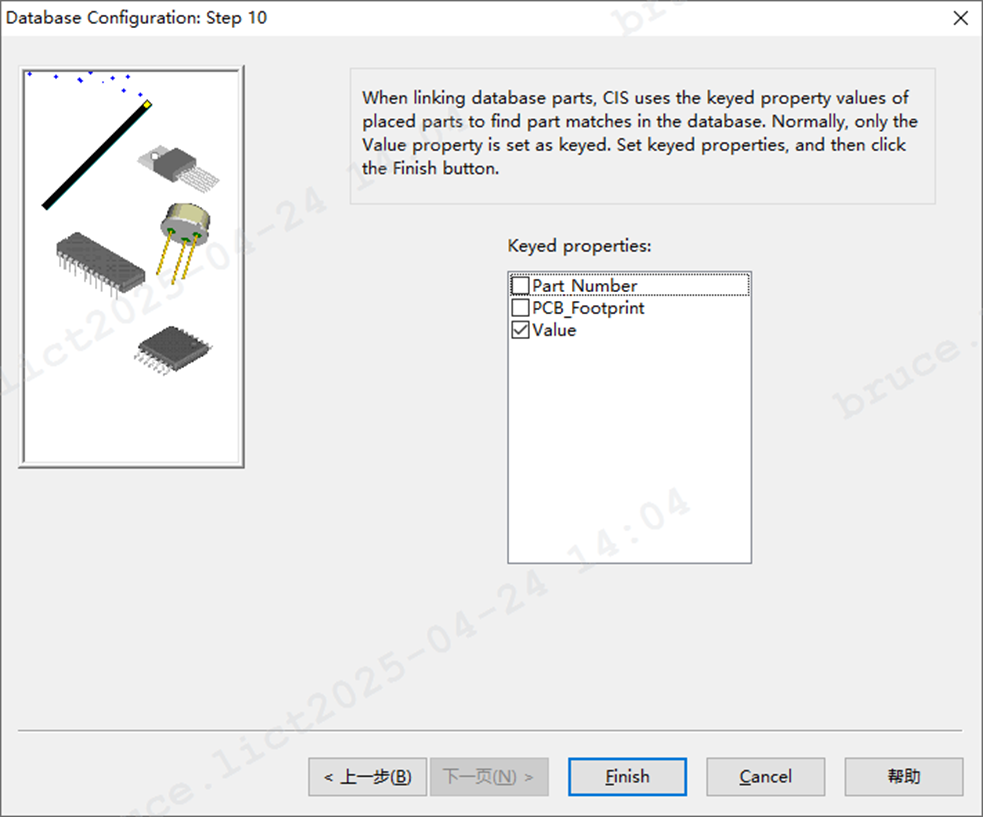

8、按照图示步骤设置

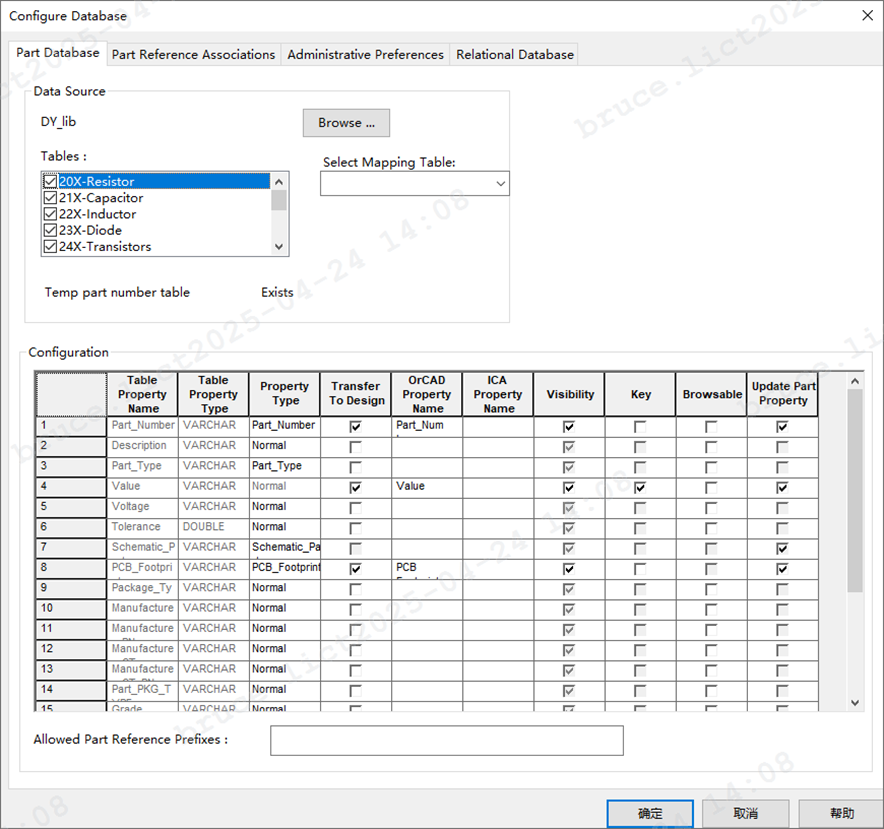

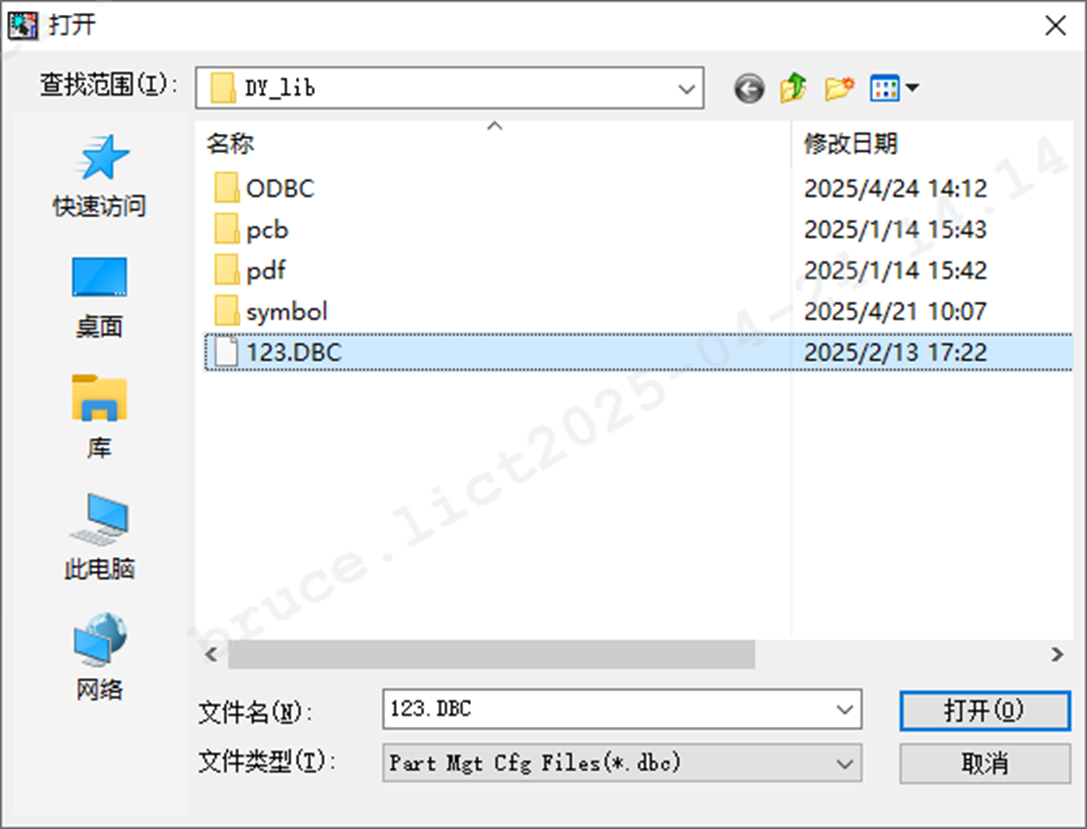

9、按照图示，在原理图设计环境中完成中心库的配置，并将数据库配置保存在DY_lib库文件夹中

三、调用CIS

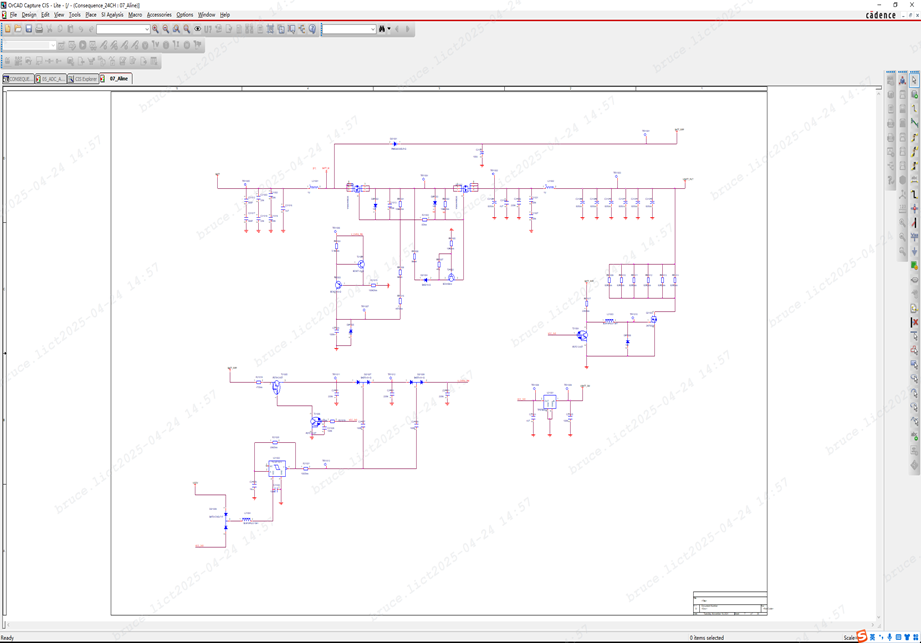

在原理图中调用CIS：

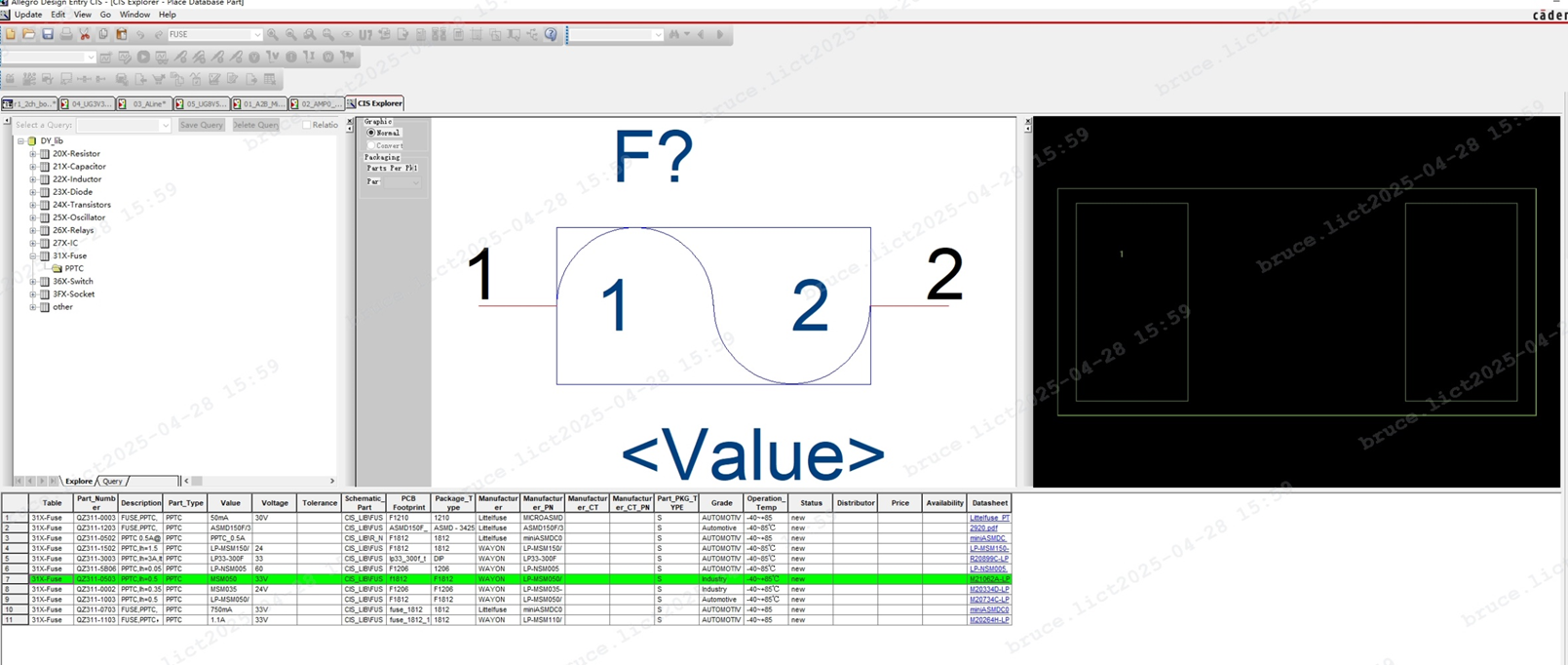

①在原理图绘制界面，输入英文状态下的 z,调出cis 信息表

②在cis 信息表中查找到所需元件，双击鼠标，完成cis元件调用，左击放置元件，右击“End Mode”退出本次调用

③在设计界面，输入英文状态下的 z，返回到元件库调用界面

ok，就到这啦！
