有了前面两篇的基础，再看这个例程，就轻松多了。很多项目中，USB需要cdc串口和msc功能同时有效，而官方给的这个例程，简直就是救命一样。

第一个疑问就是USB如何区分CDC和MSC的呢？

USB（通用串行总线）设备可以通过其设备类和子类来区分不同的功能，例如CDC（通信设备类）和MSC（大规模存储设备类）。以下是USB设备如何区分CDC和MSC功能的基本原理：
1. **描述符**：USB设备通过其描述符来告诉主机它的功能和属性。描述符是一系列数据结构，包括设备描述符、配置描述符、接口描述符和端点描述符等。
2. **设备类**：在设备描述符中，有一个字段指定了设备的类别。CDC和MSC分别有不同的类代码。
   - CDC（Communication Device Class）：CDC类代码是0x02。它用于各种通信设备，如调制解调器、网络适配器等。
   - MSC（Mass Storage Class）：MSC类代码是0x08。它用于存储设备，如U盘、外置硬盘等。
3. **接口描述符**：在接口描述符中，会进一步定义该接口的子类和协议。例如，CDC设备可能有多个接口，每个接口都有自己的子类和协议代码，用于描述其具体功能（如AT命令接口、数据接口等）。
4. **端点**：端点是设备与主机之间进行数据传输的通道。CDC和MSC设备会使用不同的端点进行数据传输。例如，CDC设备可能有一个中断端点用于传输控制信息，而MSC设备则可能使用批量端点进行大量数据的传输。
当USB设备连接到主机时，主机通过查询设备描述符、配置描述符、接口描述符等，来识别设备的功能并加载适当的驱动程序。这样，主机就能根据设备的类和子类来区分它是CDC设备还是MSC设备，并为用户提供相应的功能。

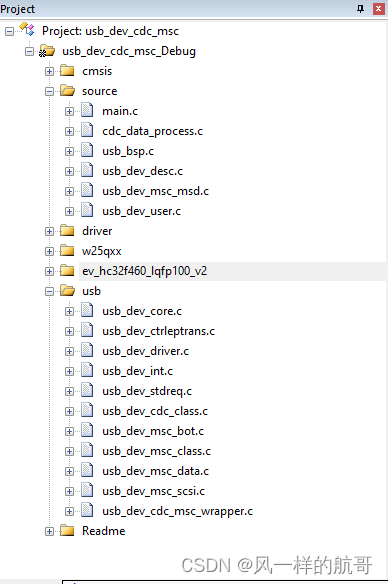

言归正传，首先来看一下项目主要文件：

还是挺熟悉的，USB分为两个部分，source里面放每个工程不一样的东西，usb里面放置共性的东西，虽然是共性，但是移植到自己工程中的时候，有些仍然是需要修改的。

从mian函数开始，最大的不同是这个地方：usb_dev_composite_cbk，定义了一个复合类。

extern usb_dev_class_func usb_dev_composite_cbk;
usb_core_instance  usb_dev;

int32_t main(void)
{
    stc_usb_port_identify stcPortIdentify;
    stcPortIdentify.u8CoreID = USBFS_CORE_ID;
    usb_dev_init(&usb_dev, &stcPortIdentify, &user_desc, &usb_dev_composite_cbk, &user_cb);
    for (;;) {
    }
}

这个符合类的定义：

/* USB设备复合功能回调函数结构体定义 */
usb_dev_class_func usb_dev_composite_cbk = {
    /* 初始化USB设备MSC/CDC类 */
    &usb_dev_msc_cdc_init,
    /* 销毁USB设备MSC/CDC类 */
    &usb_dev_msc_cdc_deinit,
    /* 处理USB设备MSC/CDC类的设置请求 */
    &usb_dev_msc_cdc_setup,
    /* 预留的NULL指针，用于未来的扩展 */
    NULL,
    /* 处理USB设备MSC/CDC类的Control Endpoint接收就绪事件 */
    &usb_dev_msc_cdc_ctrlep_rxready,
    /* 获取USB设备MSC/CDC类的配置描述符 */
    &usb_dev_msc_cdc_getcfgdesc,
    /* 处理USB设备MSC/CDC类的SOF事件 */
    &usb_dev_msc_cdc_sof,
    /* 处理USB设备MSC/CDC类的数据IN事件 */
    &usb_dev_msc_cdc_datain,
    /* 处理USB设备MSC/CDC类的数据OUT事件 */
    &usb_dev_msc_cdc_dataout,
    /* 预留的NULL指针，用于未来的扩展 */
    NULL,
    /* 预留的NULL指针，用于未来的扩展 */
    NULL,
};

里面最大的不同是：usb_dev_msc_cdc_getcfgdesc这个描述符函数：

/**
 * @brief  get the configuration descriptor
 * @param  [in] length      length of data butter in bytes
 * @retval buffer pointer
 */
uint8_t *usb_dev_msc_cdc_getcfgdesc(uint16_t *length)
{
    *length = (uint16_t)sizeof(usb_dev_msc_cdc_cfgdesc);
    return usb_dev_msc_cdc_cfgdesc;
}

里面使用了usb_dev_msc_cdc_cfgdesc的描述定义：根据注释能看到详细的含义，基本就是将CDC和MSC两个描述合在了一起。

__USB_ALIGN_BEGIN static uint8_t usb_dev_msc_cdc_cfgdesc[USB_MSC_CDC_CONFIG_DESC_SIZ] = {
    0x09,                          /* bLength: Configuration Descriptor size */
    USB_CFG_DESCRIPTOR_TYPE,       /* bDescriptorType: Configuration */
    USB_MSC_CDC_CONFIG_DESC_SIZ,   /* wTotalLength: Bytes returned */
    0x00,
    0x03,                          /* bNumInterfaces: 2 interface */
    0x01,                          /* bConfigurationValue: Configuration value */
    0x00,                          /* iConfiguration: Index of string descriptor describing the configuration */
    0xC0,                          /* bmAttributes: bus powered and Support Remote Wake-up */
    0x32,                          /* MaxPower 100 mA: this current is used for detecting Vbus */

    /* IAD for CDC configuration descriptor */
    0x08,                          /* bLength */
    0x0B,                          /* bDescriptorType */
    0x00,                          /* bFirstInterface */
    0x02,                          /* bInterfaceCount */
    0x02,                          /* bFunctionClass */
    0x02,                          /* bFunctionSubClass */
    0x01,                          /* bFunctionProtocol */
    0x00,                          /* iFunction (Index of string descriptor describing this function) */
    /* CDC configuration descriptor */
    /* interface descriptor */
    0x09,                          /* bLength: Interface Descriptor size */
    0x04,                          /* bDescriptorType: Interface */
    0x00,                          /* bInterfaceNumber: Number of Interface */
    0x00,                          /* bAlternateSetting: Alternate setting */
    0x01,                          /* bNumEndpoints: One endpoints used */
    0x02,                          /* bInterfaceClass: Communication Interface Class */
    0x02,                          /* bInterfaceSubClass: Abstract Control Model */
    0x01,                          /* bInterfaceProtocol: Common AT commands */
    0x00,                          /* iInterface: */
    /* Header Functional Descriptor */
    0x05,                          /* bLength: Endpoint Descriptor size */
    0x24,                          /* bDescriptorType: CS_INTERFACE */
    0x00,                          /* bDescriptorSubtype: Header Func Desc */
    0x10,                          /* bcdCDC: spec release number */
    0x01,
    /* Call Management Functional Descriptor */
    0x05,                          /* bFunctionLength */
    0x24,                          /* bDescriptorType: CS_INTERFACE */
    0x01,                          /* bDescriptorSubtype: Call Management Func Desc */
    0x00,                          /* bmCapabilities: D0+D1 */
    0x01,                          /* bDataInterface: 1 */
    /* ACM Functional Descriptor */
    0x04,                          /* bFunctionLength */
    0x24,                          /* bDescriptorType: CS_INTERFACE */
    0x02,                          /* bDescriptorSubtype: Abstract Control Management desc */
    0x02,                          /* bmCapabilities */
    /* Union Functional Descriptor */
    0x05,                          /* bFunctionLength */
    0x24,                          /* bDescriptorType: CS_INTERFACE */
    0x06,                          /* bDescriptorSubtype: Union func desc */
    0x00,                          /* bMasterInterface: Communication class interface */
    0x01,                          /* bSlaveInterface0: Data Class Interface */
    /* Endpoint 2 Descriptor */
    0x07,                           /* bLength: Endpoint Descriptor size */
    USB_ENDPOINT_DESCRIPTOR_TYPE,   /* bDescriptorType: Endpoint */
    CDC_CMD_EP,                     /* bEndpointAddress */
    0x03,                           /* bmAttributes: Interrupt */
    LOBYTE(CDC_CMD_PACKET_SIZE),     /* wMaxPacketSize: */
    HIBYTE(CDC_CMD_PACKET_SIZE),
    0xFF,                           /* bInterval: */
    /* Data class interface descriptor */
    0x09,                           /* bLength: Endpoint Descriptor size */
    USB_INTERFACE_DESCRIPTOR_TYPE,  /* bDescriptorType: */
    0x01,                           /* bInterfaceNumber: Number of Interface */
    0x00,                           /* bAlternateSetting: Alternate setting */
    0x02,                           /* bNumEndpoints: Two endpoints used */
    0x0A,                           /* bInterfaceClass: CDC */
    0x00,                           /* bInterfaceSubClass: */
    0x00,                           /* bInterfaceProtocol: */
    0x00,                           /* iInterface: */
    /* Endpoint OUT Descriptor */
    0x07,                           /* bLength: Endpoint Descriptor size */
    USB_ENDPOINT_DESCRIPTOR_TYPE,   /* bDescriptorType: Endpoint */
    CDC_OUT_EP,                     /* bEndpointAddress */
    0x02,                           /* bmAttributes: Bulk */
    LOBYTE(MAX_CDC_PACKET_SIZE),    /* wMaxPacketSize: */
    HIBYTE(MAX_CDC_PACKET_SIZE),
    0x00,                           /* bInterval: ignore for Bulk transfer */
    /* Endpoint IN Descriptor */
    0x07,                           /* bLength: Endpoint Descriptor size */
    USB_ENDPOINT_DESCRIPTOR_TYPE,   /* bDescriptorType: Endpoint */
    CDC_IN_EP,                      /* bEndpointAddress */
    0x02,                           /* bmAttributes: Bulk */
    LOBYTE(MAX_CDC_PACKET_SIZE),    /* wMaxPacketSize: */
    HIBYTE(MAX_CDC_PACKET_SIZE),
    0x00,

    /* Mass Storage interface ********************/
    0x09,                           /* bLength: Interface Descriptor size */
    0x04,                           /* bDescriptorType: */
    0x02,                           /* bInterfaceNumber: Number of Interface */
    0x00,                           /* bAlternateSetting: Alternate setting */
    0x02,                           /* bNumEndpoints*/
    0x08,                           /* bInterfaceClass: MSC Class */
    0x06,                           /* bInterfaceSubClass : SCSI transparent*/
    0x50,                           /* nInterfaceProtocol */
    0x05,                           /* iInterface: */
    /* Mass Storage Endpoints ********************/
    0x07,                           /* Endpoint descriptor length = 7 */
    0x05,                           /* Endpoint descriptor type */
    MSC_IN_EP,                      /* Endpoint address (IN, address 1) */
    0x02,                           /* Bulk endpoint type */
    LOBYTE(MSC_MAX_PACKET),
    HIBYTE(MSC_MAX_PACKET),
    0x00,                           /* Polling interval in milliseconds */

    0x07,                           /* Endpoint descriptor length = 7 */
    0x05,                           /* Endpoint descriptor type */
    MSC_OUT_EP,                     /* Endpoint address (OUT, address 1) */
    0x02,                           /* Bulk endpoint type */
    LOBYTE(MSC_MAX_PACKET),
    HIBYTE(MSC_MAX_PACKET),
    0x00                            /* Polling interval in milliseconds*/
} ;

以下是上面代码的详细解释（需要结合USB协议）：

这段代码定义了一个USB配置描述符数组，用于描述一个同时具有MSC（大规模存储设备类）和CDC（通信设备类）功能的USB设备的配置。下面是对代码中每个字段的解释：
1. **配置描述符**：
   - `0x09`：配置描述符的大小（9字节）。
   - `USB_CFG_DESCRIPTOR_TYPE`：配置描述符类型（0x02）。
   - `USB_MSC_CDC_CONFIG_DESC_SIZ`：整个配置描述符集合的大小。
   - `0x00`：配置的索引。
   - `0x03`：此配置中的接口数（一个用于MSC，一个用于CDC）。
   - `0x01`：配置的编号。
   - `0x00`：字符串描述符的索引，用于描述这个配置。
   - `0xC0`：配置的属性（总线供电，支持远程唤醒）。
   - `0x32`：最大功耗（以2mA为单位）。
2. **IAD（接口关联描述符）**：
   - `0x08`：IAD描述符的大小（8字节）。
   - `0x0B`：IAD描述符类型（0x0B）。
   - `0x00`：此IAD的起始接口编号。
   - `0x02`：在此IAD中包含的接口数。
   - `0x02`：类代码（CDC）。
   - `0x02`：子类代码。
   - `0x01`：协议代码。
   - `0x00`：字符串描述符的索引，用于描述这个功能。
3. **CDC配置描述符**：
   - `0x09`：接口描述符的大小（9字节）。
   - `0x04`：接口描述符类型（0x04）。
   - `0x00`：接口的编号。
   - `0x00`：备用设置编号。
   - `0x01`：端点的数量。
   - `0x02`：接口的类代码（通信接口类）。
   - `0x02`：接口的子类代码（抽象控制模型）。
   - `0x01`：接口的协议代码（通用AT命令）。
   - `0x00`：字符串描述符的索引，用于描述这个接口。
4. **CDC功能描述符**：
   - 接下来的几个描述符（类型为0x24）是CDC类特定的功能描述符，包括头功能描述符、呼叫管理功能描述符、ACM功能描述符和联盟功能描述符。
5. **CDC端点描述符**（命令端点）：
   - `0x07`：端点描述符的大小（7字节）。
   - `USB_ENDPOINT_DESCRIPTOR_TYPE`：端点描述符类型（0x05）。
   - `CDC_CMD_EP`：命令端点的地址。
   - `0x03`：端点的属性（中断传输）。
   - `LOBYTE(CDC_CMD_PACKET_SIZE)` 和 `HIBYTE(CDC_CMD_PACKET_SIZE)`：端点的最大包大小。
   - `0xFF`：端点的间隔（以帧为单位）。
6. **数据类接口描述符**：
   - `0x09`：接口描述符的大小（9字节）。
   - `USB_INTERFACE_DESCRIPTOR_TYPE`：接口描述符类型（0x04）。
   - `0x01`：接口的编号。
   - `0x00`：备用设置编号。
   - `0x02`：端点的数量。
   - `0x0A`：接口的类代码（CDC）。
   - `0x00`：接口的子类代码。
   - `0x00`：接口的协议代码。
   - `0x00`：字符串描述符的索引，用于描述这个接口。
7. **数据类端点描述符**（输出和输入）：
   - `0x07`：端点描述符的大小（7字节）。
   - `USB_ENDPOINT_DESCRIPTOR_TYPE`：端点描述符类型（0x05）。
   - `CDC_OUT_EP` 和 `CDC_IN_EP`：输出和输入端点的地址。
   - `0x02`：端点的属性（批量传输）。
   - `LOBYTE(MAX_CDC_PACKET_SIZE)` 和 `HIBYTE(MAX_CDC_PACKET_SIZE)`：端点的最大包大小。
   - `0x00`：端点的间隔（对于批量端点总是0）。
8. **MSC接口描述符**：
   - `0x09`：接口描述符的大小（9字节）。
   - `0x04`：接口描述符类型（0x04）。
   - `0x02`：接口的编号。
   - `0x00`：备用设置编号。
   - `0x02`：端点的数量。
   - `0x08`：接口的类代码（MSC）。
   - `0x06`：接口的子类代码（SCSI透明）。
   - `0x50`：接口的协议代码。
   - `0x05`：字符串描述符的索引，用于描述这个接口。
9. **MSC端点描述符**（输入和输出）：
   - `0x07`：端点描述符的大小（7字节）。
   - `0x05`：端点描述符类型（0x05）。
   - `MSC_IN_EP` 和 `MSC_OUT_EP`：输入和输出端点的地址。
   - `0x02`：端点的属性（批量传输）。
   - `LOBYTE(MSC_MAX_PACKET)` 和 `HIBYTE(MSC_MAX_PACKET)`：端点的最大包大小。
   - `0x00`：端点的间隔（对于批量端点总是0）。
这个配置描述符定义了两个接口：一个用于MSC设备，用于存储设备的读写操作；另一个用于CDC设备，用于数据通信。每个接口都有自己的端点描述符，用于定义数据如何通过USB传输。MSC设备通常使用批量端点进行大量数据的传输，而CDC设备使用中断端点进行命令和控制信息的传输。

继续看，基本的初始化和deinit：就是将cdc和msc都操作一下。

/**
 * @brief  Initialize the composite device of MSC-HID interface
 * @param  [in] pdev        device instance
 * @retval None
 */
void usb_dev_msc_cdc_init(void *pdev)
{
    usb_dev_cdc_init(pdev);
    usb_dev_msc_init(pdev);
}

/**
 * @brief  de-initialize the composite device of MSC-HID interface
 * @param  [in] pdev        device instance
 * @retval None
 */
void usb_dev_msc_cdc_deinit(void *pdev)
{
    usb_dev_cdc_deinit(pdev);
    usb_dev_msc_deinit(pdev);
}

然后是setup函数，就是主机给设备设置需要做的事情：

/**
 * @brief  process the setup requests
 * @param  [in] pdev        device instance
 * @param  [in] req         setup request
 * @retval status
 */
uint8_t usb_dev_msc_cdc_setup(void *pdev, USB_SETUP_REQ *req)
{
    uint8_t u8Res = USB_DEV_OK;
    switch (req->bmRequest & USB_REQ_RECIPIENT_MASK) {
        case USB_REQ_RECIPIENT_INTERFACE:
            if (req->wIndex == 0x02U) {
                u8Res = usb_dev_msc_setup(pdev, req);
            } else {
                u8Res = usb_dev_cdc_setup(pdev, req);
            }
            break;

        case USB_REQ_RECIPIENT_ENDPOINT:
            if (req->wIndex == CDC_IN_EP) {
                u8Res = usb_dev_cdc_setup(pdev, req);
            } else {
                u8Res = usb_dev_msc_setup(pdev, req);
            }
            break;
        default:
            break;
    }
    return u8Res;
}

该C函数名为usb_dev_msc_cdc_setup(), 其主要功能是处理USB设备接收到的设置请求（setup requests）。函数通过判断请求类型及特定参数，将请求分发到相应的处理函数进行进一步处理，并返回处理结果的状态码。以下是该函数的具体工作流程：

1. 输入参数

  • void *pdev: 指向设备实例的指针，通常包含设备的相关状态信息和操作接口。
  • USB_SETUP_REQ *req: 指向USB设置请求结构体的指针，该结构体包含请求的详细信息，如请求类型、接收方、索引值等。

2. 请求接收方判断 首先，函数检查请求中的bmRequest字段与USB_REQ_RECIPIENT_MASK进行按位与操作，以确定请求的目标接收方。根据USB标准，该字段可以标识请求是针对设备、接口、端点还是其他类型的接收方。在此函数中，关注以下两种情况：

  • USB_REQ_RECIPIENT_INTERFACE: 请求目标为某个接口。
  • USB_REQ_RECIPIENT_ENDPOINT: 请求目标为某个端点。

3. 接口索引判断 当请求目标为接口（USB_REQ_RECIPIENT_INTERFACE）时，函数进一步检查请求的wIndex字段。该字段通常表示接口或端点的索引值。

  • 如果wIndex等于0x02，则将请求转发给usb_dev_msc_setup()函数处理，此函数负责处理针对指定接口（索引为0x02）的USB MSC（Mass Storage Class）相关设置请求。
  • 否则，将请求转发给usb_dev_cdc_setup()函数处理，此函数负责处理除上述接口外的其他接口的USB CDC（Communication Device Class）相关设置请求。

4. 端点索引判断 当请求目标为端点（USB_REQ_RECIPIENT_ENDPOINT）时，同样检查请求的wIndex字段。

  • 如果wIndex等于CDC_IN_EP常量（表示特定的CDC类输入端点），则将请求转发给usb_dev_cdc_setup()函数处理。
  • 否则，将请求转发给usb_dev_msc_setup()函数处理，处理非特定CDC类输入端点的设置请求。

5. 返回处理结果 无论请求被哪个处理函数处理，都会返回一个状态码。这个状态码由处理函数生成并返回给usb_dev_msc_cdc_setup()函数。该函数最终返回这个状态码，作为对原始设置请求的响应结果。

总结来说，usb_dev_msc_cdc_setup()函数作为USB设备设置请求的分发器，根据请求的接收方（接口或端点）及其索引值，将请求定向发送到对应的MSC或CDC类设置请求处理函数，并返回处理结果的状态码。

补充一下接口和端口有什么关系？

在USB（Universal Serial Bus）架构中，端点（Endpoint）和接口（Interface）是两个核心概念，它们分别在数据传输和设备功能组织方面起着关键作用。下面是它们的异同点：

相同点：

  1. 共同构成设备结构： 端点和接口都是USB设备描述的一部分，共同构建了设备的逻辑结构，使得主机能够理解和与设备进行有效的交互。

  2. 服务于设备功能： 无论是端点还是接口，其存在的目的是为了实现特定的设备功能。例如，一个音频设备可能包含多个接口来分别支持麦克风输入、扬声器输出等不同功能，而每个接口下又有端点负责实际的数据传输。

不同点：

端点（Endpoint）：

  1. 数据传输实体： 端点是USB数据传输的基本单位，是设备内部与主机进行数据交换的具体通道。每个端点都有一个唯一的标识（端点号），并具有特定的方向（IN或OUT），用于表示数据是从主机流向设备（IN）还是从设备流向主机（OUT）。

  2. 支持传输模式： 端点支持不同的传输模式，如控制传输、中断传输、批量传输和同步传输，以适应不同类型的数据传输需求（如命令交互、周期性状态更新、大数据块传输、定时敏感数据流等）。

  3. 硬件资源关联： 端点通常与设备内部的硬件资源（如FIFO缓冲区、DMA控制器等）紧密关联，用于暂存和管理与主机之间传输的数据。

  4. 配置可选： 在同一接口内，端点的数量、类型和特性可以灵活配置，以满足特定接口功能的需求。

接口（Interface）：

  1. 功能单元划分： 接口是设备功能的逻辑分组，它将设备的不同功能模块（如音频输入、视频输出、人机接口设备等）进行隔离和区分。每个接口代表一种独立的功能集，并且可以被单独启用、禁用或重置。

  2. 包含端点集合： 接口下包含一个或多个端点，这些端点协同工作以实现接口所定义的功能。端点在接口内的编号通常是连续的，并且端点的类型和特性应与接口的功能相匹配。

  3. 类/协议/描述符： 接口与USB设备类规范关联，定义了设备属于哪个类别（如音频、HID、CDC等），遵循何种类特定协议，并通过接口描述符详细描述其属性、端点配置等信息。

  4. 多接口设备支持： 单个USB设备可以包含多个接口，这些接口通过不同的接口编号加以区分。多接口设计允许设备提供多种互不干扰的功能，主机可以根据需要选择启用其中的一个或多个接口。

综上所述，端点和接口在USB体系中各自承担不同的职责。端点作为数据传输的实际通道，关注于如何有效地收发数据；而接口则更侧重于组织和描述设备的功能模块，它将相关的端点集合在一起，形成具有特定功能的服务单元。在代码片段 case USB_REQ_RECIPIENT_INTERFACE: 中，这表明处理的是针对某个接口的USB请求，可能是查询接口状态、修改接口设置或者与接口关联的端点进行交互等操作。

接下来是处理数据的输入输出：这个就是根据端点来判断是cdc还是msc。

/**
 * @brief  process data IN DATA
 * @param  [in] pdev        device instance
 * @param  [in] epnum       endpoint index
 * @retval None
 */
void usb_dev_msc_cdc_datain(void *pdev, uint8_t epnum)
{
    if (epnum == (uint8_t)(MSC_IN_EP & ((uint8_t)~0x80U))) {
        usb_dev_msc_datain(pdev, epnum);
    } else {
        usb_dev_cdc_datain(pdev, epnum);
    }
}

/**
 * @brief  process data OUT DATA
 * @param  [in] pdev        device instance
 * @param  [in] epnum       endpoint index
 * @retval None
 */
void usb_dev_msc_cdc_dataout(void *pdev, uint8_t epnum)
{
    if (epnum == (uint8_t)(MSC_OUT_EP & ((uint8_t)~0x80U))) {
        usb_dev_msc_dataout(pdev, epnum);
    } else {
        usb_dev_cdc_dataout(pdev, epnum);
    }
}

 在usb_app_conf.h中定义了这些端点，这个端点在USB配置描述里面引用。

/* USB DEVICE ENDPOINT CONFIGURATION */
#define MSC_IN_EP             (0x81U)
#define MSC_OUT_EP            (0x01U)

#define CDC_IN_EP             (0x82U)
#define CDC_OUT_EP            (0x02U)
#define CDC_CMD_EP            (0x83U)

其余就跟另外两个例程差不多了。下一步就是根据例程，实现自己的功能了。后面再写一篇fat32的移植和USB一起使用的程序。

STM32 之三 标准外设版USB驱动库详解（架构+文件+函数+使用说明+示例程序）
技术干货
12-30 8万+
写在前面 目前，ST的USB驱动有两套，一套是早期的独立版的驱动，最新版为2.2.0；一套为针对其Cube系列的驱动，根据芯片不同可能有区别，具体见对应芯片的Cube驱动包 。 本文使用的为独立版的USB驱动 本文多出自于ST的官方文档 及 2016~2017的培训文档，读者也可以直接去ST官网查阅相关文档。 稍有涉及USB 2.0 规范的内容，关于USB规范去官网或自行Google。 本文不...
USB详解，配置及难点
m0_61973119的博客
08-26 4641
USB有USB1.0/1.1/2.0/3.0多个版本，标准USB由4根线组成,VCC，GND，D+，D-，其中D+和D-是数据线，采用差分传输。在USB主机上,D-和D+都是接了15K的电阻到地,所以而在USB设备中,如果是,而如果是,当设备接入主机时,主机就可以判断是否有设备接入,并能判断设备是高速设备还是低速设备。有些芯片内部有两个USB控制器，名称分别为USB_OTG_FS和USB_OTG_HS。其中HS代表实现高速480Mbps速度模式通信。FS意为全速，速度为12Mbps。
STM32 USB进阶培训_Part2_USB复合设备的概念及CDC MSC的讲解(2017.06).pdf
09-14
STM32 USB进阶培训_Part2_USB复合设备的概念及CDC MSC的讲解(2017.06)
USB MSC类存储设备及FatfsR0.14移植
aron566博客
09-28 1783
USB MSC存储设备类的实现
STM32使用HAL配置USB虚拟串口VPC（CDC）+USB虚拟U盘MSC配置及采用自带的Flash作为文件系统
最新发布
qq_54543879的博客
02-28 1240
芯片：STM32F407ZGT6工具：STM32cubemx，keil。
手把手教你使用USB的CDC+MSC复合设备（基于stm32f407）
niu_88的博客
08-13 9753
最近对usb有点兴趣，感觉挺好玩的，于是买了本圈圈大神的经典著作-，里面使用51单片机+usb芯片对usb的基本知识潺潺道来，做了十个左右的常用案例实验，很有趣，建议大家看看。趁热打铁，拿身边的开发板来练练手，探索一下复合设备的好玩方便的地方。
手把手教你使用USB的CDC+MSC复合设备（基于stm32f407）- 2
niu_88的博客
09-10 1211
此文主要是记录一下usb枚举时抓取的一些数据以及usb msc涉及的部分scsi协议。
STM32CubeMX学习笔记（48）——USB接口使用（MSC基于外部Flash模拟U盘）
Leung的博客
11-23 9593
USB大容量存储设备类（The USB mass storage device class）是一种计算机和移动设备之间的传输协议，它允许一个通用串行总线（USB）设备来访问主机的计算设备，使两者之间进行文件传输。通过这个标准的计算机连接到的设备包括：移动硬盘、移动光驱、U盘、SD、TF等储存卡读卡器、数码相机、各种数字音频播放器和便携式媒体播放器、智能卡阅读器、掌上电脑和手机。
STM32F103 USB CDC+HID+MSC实战：多协议集成要点与案例分析
首先概述了STM32F103实现USB通信的多协议支持能力，接着详细介绍了USB CDC、HID和MSC通信协议在STM32F103中的实现原理和编程实践。每个协议章节中，本文不仅解释了协议基础、初始化配置、数据传输流程和性能优化，还...
打造交互利器：STM32 USB HID设备开发详解
[打造交互利器：STM32 USB HID设备开发详解](https://img-blog.csdnimg.cn/direct/c19b67e0037b427f8da708ba4b425ef8.png) # 摘要 本文旨在介绍STM32微控制器在USB HID设备开发方面的应用，从基础理论到开发实践，...
STM32F103 USB CDC自定义设备开发：零基础到专业应用指南
本文系统地介绍了STM32F103 USB CDC（通信设备类）的基础知识、硬件准备、环境搭建、基础编程、高级应用以及故障排除方法。首先，文章对STM32F103开发板进行了详细介绍，并阐述了如何搭建开发环境，包括Keil MDK-ARM...
usb-msc-driver-nwjs:用于 NW.js 的 USB 大容量存储类驱动程序
05-30
usb-msc-driver-nwjs 用于 NW.js 的 USB 大容量存储类驱动程序
usb-msc-driver-android:适用于 Android 的 USB 大容量存储类驱动程序
06-07
usb-msc-driver-android 适用于 Android 的 USB 大容量存储类驱动程序
STM32G474实现USB的MSC+CDC的组合功能
03-23
STM32G474实现USB的MSC+CDC的组合功能
USB协议以及USB HOST MSC类通信过程
09-26
该文章主要是讲解了USB协议的基础知识，包括域、包、事务、传输。USB HOST MSC类的通信过程，以及FAT32的基本知识。
STM32_USB_HOST_MSC
04-23
博文STM32之USB驱动库详解（架构+文件+函数+使用说明+示例程序）的示例程序
【iCore4 双核心板_ARM】例程十七：USB_MSC实验——读/写U盘（大容量存储器）
weixin_33901926的博客
09-06 323
实验方法： 1、将跳线冒跳至USB_UART,通过Micro USB 线将iCore4 USB-UART接口与电脑相连。 2、打开PUTTY软件。 3、通过读U盘转接线将U盘（或者读卡器）与iCore4 USB-OTG接口相连。大容量存储器为FAT32格式。 实验现象： 核心代码： int main(void) { /* USER CODE BEGIN 1 */ ...
STM32CubeMX | 基于STM32使用HAL库实现USB组合设备CDC+MSC
^_^
04-23 8623
STM32 HAL库实现USB组合设备CDC+MSC 目录STM32 HAL库实现USB组合设备CDC+MSC
USB设备编程
user2604530353的博客
06-13 968
记录使用usb简单编程
评论 1
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包
实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
