【雕爷学编程】Arduino动手做（46）---电阻应变片传感器

已于 2023-07-24 20:55:55 修改
阅读量4.2k 收藏 54
点赞数 13
CC 4.0 BY-SA版权
分类专栏： 189种传感器执行器系列开源实验 文章标签： 嵌入式硬件 单片机 Arduino 机器人 物联网
于 2019-12-17 14:26:48 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/weixin_41659040/article/details/103573433
本文介绍了Arduino的一个实验项目，涉及350Ω高精度电阻式应变片传感器，用于测量弯曲感测。文章详细阐述了应变片的工作原理，包括应变效应和金属电阻应变片的特性，并提供了传感器的主要参数。通过将应变片粘贴在不同材料上，可以检测物体的弯曲程度，输出电压随之变化，适用于各种应变测量应用。

37款传感器与模块的提法，在网络上广泛流传，其实Arduino能够兼容的传感器模块肯定是不止37种的。鉴于本人手头积累了一些传感器和模块，依照实践出真知（一定要动手做）的理念，以学习和交流为目的，这里准备逐一动手试试做实验，不管成功与否，都会记录下来—小小的进步或是搞不定的问题，希望能够抛砖引玉。

【Arduino】168种传感器模块系列实验（资料+代码+图形+仿真）

实验四十六：350Ω高精度电阻式应变片传感器 (弯曲感测器)

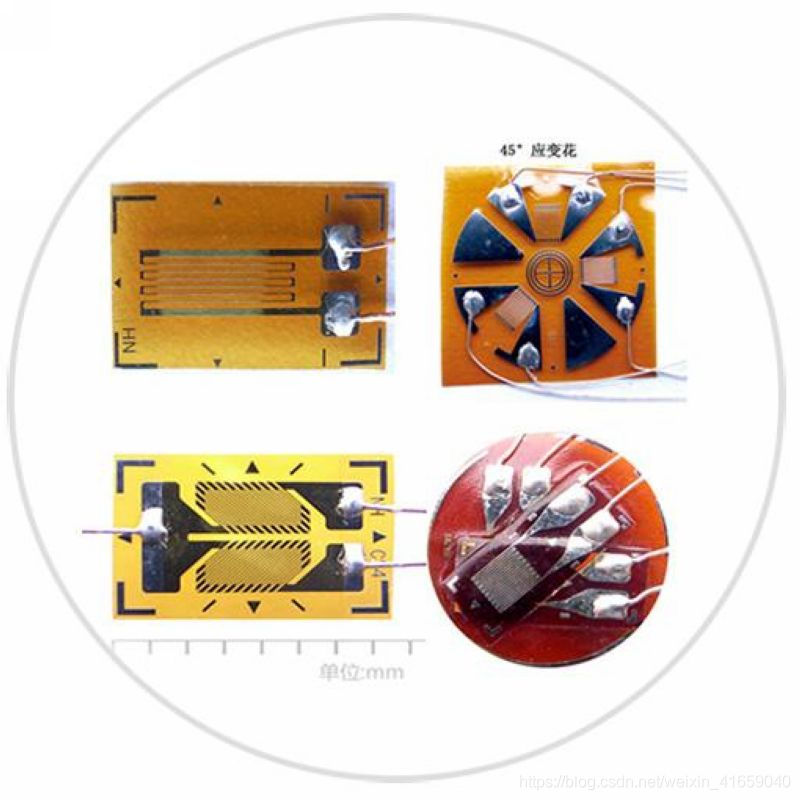

应变片

是由敏感栅等构成用于测量应变的元件。电阻应变片的工作原理是基于应变效应制作的，即导体或半导体材料在外界力的作用下产生机械变形时，其电阻值相应的发生变化，这种现象称为“应变效应”。

在这里插入图片描述

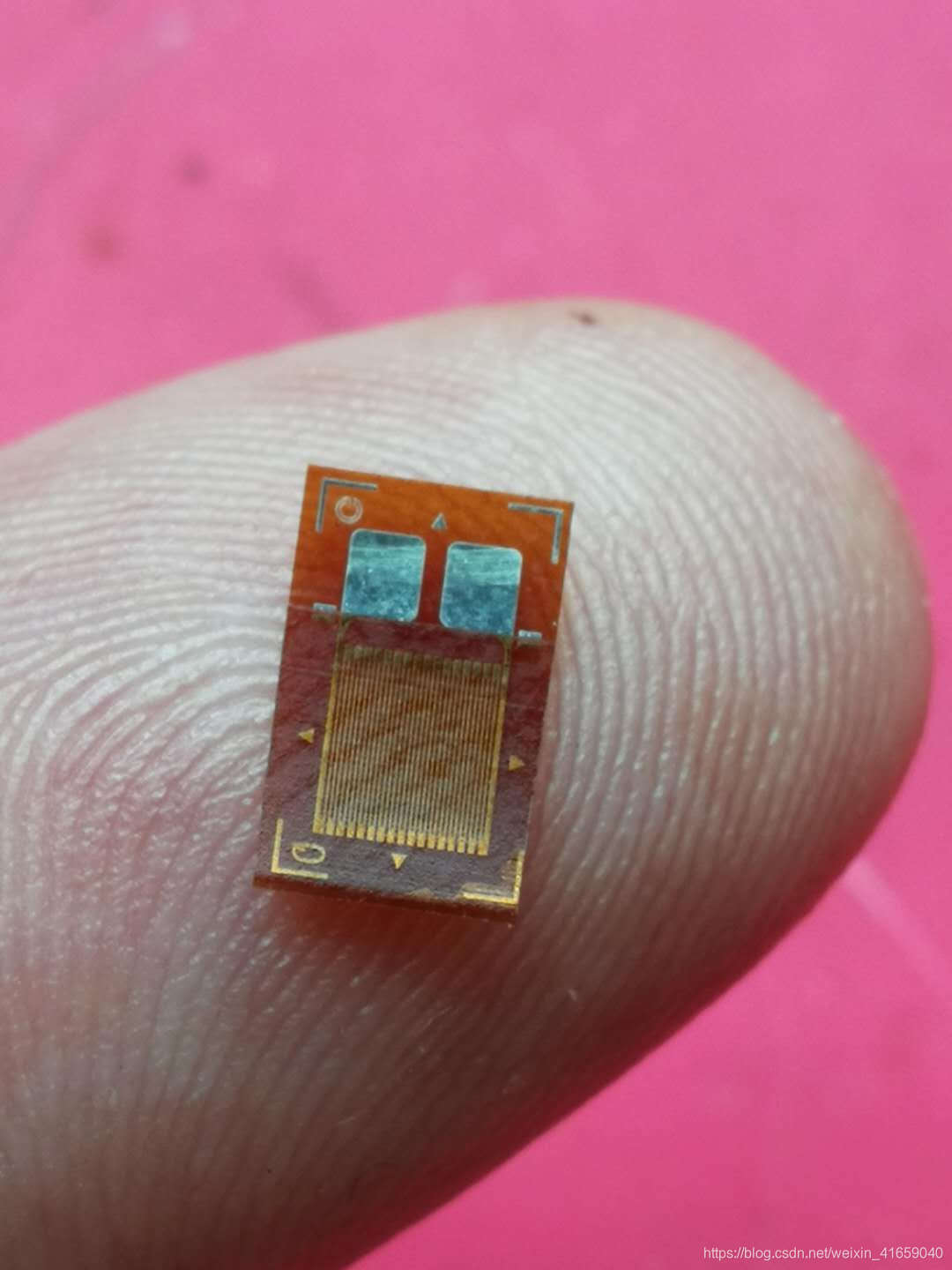

为了系列实验和了解应变片，我特意去网上买了一片，就是其体积挺惊人，在包装盒里面好不容易才找到它
在这里插入图片描述
应变效应
金属导体的电阻值，随着它受力所产生机械变形（拉伸或压缩）的大小而发生变化的现象，称之为金属的电阻应变效应。电阻值将发生变化这种现象称为“应变效应”。根据应变效应将应变片粘贴于被测材料上被测材料受到外界作用产生的应变就会传送到应变片上使应变
