【花雕学编程】Arduino PID 之激光跟随与目标动态变化

Arduino是一个开放源码的电子原型平台，它可以让你用简单的硬件和软件来创建各种互动的项目。Arduino的核心是一个微控制器板，它可以通过一系列的引脚来连接各种传感器、执行器、显示器等外部设备。Arduino的编程是基于C/C++语言的，你可以使用Arduino IDE（集成开发环境）来编写、编译和上传代码到Arduino板上。Arduino还有一个丰富的库和社区，你可以利用它们来扩展Arduino的功能和学习Arduino的知识。

Arduino的特点是：
1、开放源码：Arduino的硬件和软件都是开放源码的，你可以自由地修改、复制和分享它们。
2、易用：Arduino的硬件和软件都是为初学者和非专业人士设计的，你可以轻松地上手和使用它们。
3、便宜：Arduino的硬件和软件都是非常经济的，你可以用很低的成本来实现你的想法。
4、多样：Arduino有多种型号和版本，你可以根据你的需要和喜好来选择合适的Arduino板。
5、创新：Arduino可以让你用电子的方式来表达你的创意和想象，你可以用Arduino来制作各种有趣和有用的项目，如机器人、智能家居、艺术装置等。

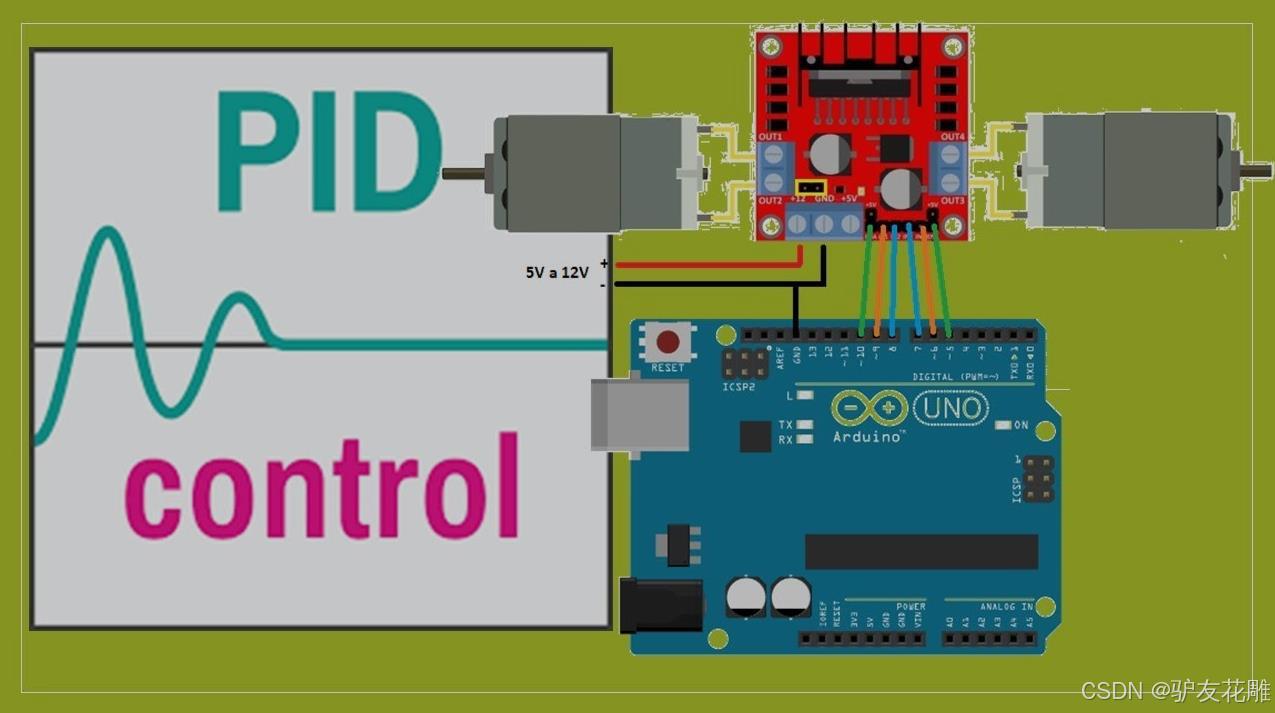

在 Arduino 系统中，PID 算法主要用于对各种物理量（如温度、速度、位置等）进行精确控制。例如，通过连接温度传感器到 Arduino，利用 PID 算法可以精准控制加热或制冷设备，使温度稳定在设定值；在电机控制中，PID 可以根据目标速度和实际速度的偏差来调整电机的驱动信号，实现稳定的转速控制。

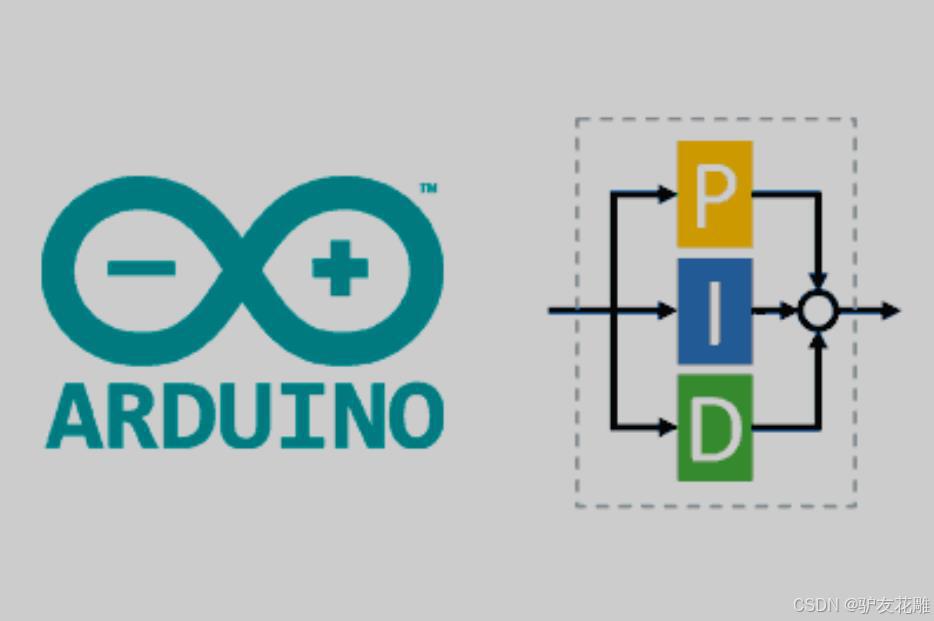

主要特点
1、实时反馈控制：PID控制器能够实时处理系统误差，通过比例、积分和微分三部分的调节，快速响应外部扰动，保持系统的稳定性。
2、简单易用：PID控制算法相对简单，易于实现和调试，适合大多数嵌入式系统和实时控制应用。
3、适应性强：PID控制器可以根据系统的动态特性进行调整，适应不同的负载和工作条件，保持良好的控制效果。
4、高精度控制：PID控制能够快速且准确地调整电机速度，确保电机在各种工况下都能稳定地达到设定速度，减少稳态误差。
5、良好的动态响应：通过调整比例、积分和微分参数，控制系统能够快速响应速度变化，适应负载变化和外部扰动，保持系统的稳定性。

应用场景
1、机器人运动控制：在机器人技术中，基于速度闭环的PID控制可以用于电机的速度调节，实现精确的运动控制，提高机器人的灵活性和稳定性。
2、自动化生产线：在自动化设备中，如传送带和机械手臂，PID控制能够确保各个设备的速度稳定，提高生产效率和产品质量。
3、电动工具：在电动工具（如电钻、切割机等）中，PID控制可以实现对电机转速的精确调节，满足不同工作条件的需要。
4、风扇和泵控制：在风扇和水泵等设备中，PID控制能够根据需求自动调节转速，提供适合的流量和风速，提高系统的能效。
5、电动车辆：在电动交通工具中，速度闭环PID控制可以用于电机的速度调节，提升驾驶的平顺性和安全性。

需要注意的事项
1、参数调试：PID控制器的效果高度依赖于参数设置，开发者需要进行细致的调试，以防止系统震荡或响应不及时。
2、传感器校准：使用PID控制时，需要定期校准传感器，以确保数据准确性，特别是在不同的环境条件下使用时。
3、数据融合：在控制中，可以考虑使用数据融合算法（如互补滤波或卡尔曼滤波）来提高姿态估计的稳定性和准确性。
4、电源管理：确保电源供应稳定且符合电机的工作要求，以避免电压波动对电机驱动性能造成影响。
5、热管理：设计合适的散热方案，以防止电机和驱动器过热，影响系统性能和寿命。

主要特点
高精度跟踪：通过 PID 算法，能够根据激光传感器获取的目标位置信息，精确地控制设备（如机械臂、移动平台等）的运动，使其尽可能准确地跟随目标的动态变化。即使目标的运动轨迹复杂或速度变化不定，PID 控制器也能通过不断调整输出，减小跟踪误差，实现高精度的激光跟随。
快速响应：PID 控制器具有良好的动态响应特性。当目标位置发生变化时，它能够迅速检测到这种变化，并快速计算出相应的控制量，驱动执行机构做出反应，以尽快跟上目标的移动。这一特点使得系统能够在目标快速移动的情况下，依然保持较好的跟随性能。
自适应能力：可以根据实际的跟踪情况自动调整 PID 参数。例如，当目标运动速度加快或环境干扰增加时，控制器能够自适应地改变参数，以优化控制效果，确保激光始终能较好地对准目标。这种自适应能力提高了系统在不同工作条件下的稳定性和可靠性。
抗干扰性强：在实际应用中，可能会存在各种干扰因素，如环境光线变化、机械振动等。PID 控制算法能够通过对误差的积分和微分处理，有效地抑制这些干扰对系统的影响，使激光跟随系统能够稳定地工作，不受外界干扰的过多影响。

应用场景
工业自动化生产：在自动化生产线中，常用于对运动中的物体进行精确的激光标记或检测。例如，在汽车制造过程中，可通过激光跟随系统对移动的车身进行高精度的焊接点定位或表面质量检测，确保生产质量的一致性和稳定性。
机器人视觉导航：许多机器人需要通过激光跟随目标来实现导航或执行特定任务。比如，在物流仓库中，配备激光跟随系统的机器人可以根据货物上的激光标记或特定目标物的位置变化，自动调整行驶路径，实现货物的准确搬运和定位。
医疗设备应用：在一些医疗设备中，如激光手术设备，需要精确地控制激光束跟随人体内部的病变组织或目标区域。通过 Arduino PID 控制的激光跟随系统，可以在手术过程中实时跟踪组织的动态变化，确保激光准确作用于目标部位，减少对周围正常组织的损伤。
智能安防监控：在安防监控领域，可用于控制监控摄像头的转动，使摄像头的激光瞄准器始终跟随移动的目标物体，如入侵的人员或车辆。这样可以实现对目标的实时跟踪和监控，提高安防系统的有效性和准确性。

需要注意的事项
传感器选型与安装：激光跟随系统依赖于准确的位置传感器来获取目标的信息。因此，要根据具体应用场景选择合适的激光传感器，确保其具有足够的精度、分辨率和响应速度。同时，传感器的安装位置也至关重要，要避免遮挡和干扰，保证能够准确地检测到目标的位置变化。
PID 参数调试：PID 参数的设置直接影响系统的性能。对于激光跟随与目标动态变化的场景，由于目标运动的不确定性和复杂性，参数调试可能会比较困难。通常需要通过大量的实验和试错，结合实际的跟随效果，逐步调整比例、积分和微分参数，以达到最佳的控制性能。此外，还可以考虑采用一些自适应 PID 算法或参数优化方法，来提高参数调试的效率和准确性。
系统稳定性与可靠性：在实际运行中，要确保系统的稳定性和可靠性。由于激光跟随系统可能会在长时间内连续运行，并且需要在各种环境条件下工作，因此要对系统进行充分的测试和验证，包括抗干扰测试、长时间运行测试等。同时，要设计合理的保护机制和故障诊断功能，以便在出现异常情况时能够及时发现并采取相应的措施，避免系统失控或出现安全事故。
目标特性与环境因素：目标的特性（如大小、形状、反射率等）以及环境因素（如光线、温度、湿度等）都会对激光跟随系统产生影响。在设计系统时，要充分考虑这些因素，并采取相应的补偿措施。例如，如果目标的反射率较低，可以增加激光的功率或采用特殊的反射标记；如果环境光线变化较大，可以采用滤波算法或自适应阈值调整等方法来提高传感器的抗干扰能力。

基于简单模拟信号的激光水平跟随
cpp
#include <PID_v1.h>

// 定义模拟输入引脚，用于模拟目标位置的检测
const int targetPosPin = A0;
// 定义激光控制引脚，这里仅为示例，实际可能是舵机控制等
const int laserPin = 9;

// 设定目标位置（中间位置为理想跟踪位置）
double setpoint = 512;
// 实际检测到的目标位置
double input;
// PID 输出，用于控制激光位置
double output;

// PID 参数
double Kp = 2, Ki = 5, Kd = 1;
PID myPID(&input, &output, &setpoint, Kp, Ki, Kd, DIRECT);

void setup() {
// 初始化串口通信
Serial.begin(9600);
// 设置激光控制引脚为输出模式
pinMode(laserPin, OUTPUT);
// 初始化 PID 控制器，设置为自动模式
myPID.SetMode(AUTOMATIC);
}

void loop() {
// 读取模拟输入值，模拟检测到的目标位置
input = analogRead(targetPosPin);

// 计算 PID 输出
myPID.Compute();

// 根据 PID 输出控制激光位置，这里简单通过 PWM 模拟
analogWrite(laserPin, output);

// 打印调试信息
Serial.print("Input: “);
Serial.print(input);
Serial.print(” Output: ");
Serial.println(output);

// 延时一段时间，避免过于频繁的读取和控制
delay(100);
}
要点解读
​模拟输入模拟目标位置：通过 analogRead 函数从 A0 引脚读取模拟值来模拟检测到的目标位置，实际应用中可能是更复杂的目标位置检测方式。
​PID 控制器初始化：创建 PID 对象，传入输入变量、输出变量、设定点以及 PID 参数，并设置为自动模式。
​控制激光位置：使用 analogWrite 函数根据 PID 输出控制激光位置，这里只是简单模拟，实际可能涉及舵机转动等控制来实现激光的精确指向。
​调试信息输出：通过串口打印输入值和输出值，方便调试和观察系统运行状态。
案例二：模拟二维平面激光跟随与目标动态移动
cpp
#include <PID_v1.h>

// 定义 X 和 Y 方向的模拟输入引脚，用于模拟目标位置检测
const int targetXPin = A0;
const int targetYPin = A1;

// 定义激光控制引脚，这里假设通过两组舵机控制 X 和 Y 方向
const int laserXPin = 9;
const int laserYPin = 10;

// 设定目标初始位置
double setpointX = 512;
double setpointY = 512;

// 实际检测到的目标位置
double inputX;
double inputY;

// PID 输出，用于控制激光在 X 和 Y 方向的位置
double outputX;
double outputY;

// PID 参数
double Kp = 2, Ki = 5, Kd = 1;

// 创建 PID 对象
PID myPIDX(&inputX, &outputX, &setpointX, Kp, Ki, Kd, DIRECT);
PID myPIDY(&inputY, &outputY, &setpointY, Kp, Ki, Kd, DIRECT);

void setup() {
Serial.begin(9600);

pinMode(laserXPin, OUTPUT);
pinMode(laserYPin, OUTPUT);

myPIDX.SetMode(AUTOMATIC);
myPIDY.SetMode(AUTOMATIC);
}

void loop() {
// 模拟目标在二维平面上的动态移动，这里简单通过随机数模拟
setpointX = random(0, 1024);
setpointY = random(0, 1024);

// 读取实际目标位置
inputX = analogRead(targetXPin);
inputY = analogRead(targetYPin);

// 计算 PID 输出
myPIDX.Compute();
myPIDY.Compute();

// 控制激光在 X 和 Y 方向的位置
analogWrite(laserXPin, outputX);
analogWrite(laserYPin, outputY);

// 打印调试信息
Serial.print("SetpointX: “);
Serial.print(setpointX);
Serial.print(” InputX: “);
Serial.print(inputX);
Serial.print(” OutputX: “);
Serial.print(outputX);
Serial.print(” SetpointY: “);
Serial.print(setpointY);
Serial.print(” InputY: “);
Serial.print(inputY);
Serial.print(” OutputY: ");
Serial.println(outputY);

delay(1000);
}
要点解读
​二维平面跟踪：通过两组模拟输入引脚分别检测目标在 X 和 Y 方向的位置，实现二维平面上的激光跟随。
​目标动态变化模拟：在 loop 函数中使用 random 函数模拟目标在二维平面上的动态移动，实际应用中应根据真实的目标位置更新机制获取目标位置。
​独立 PID 控制：分别为 X 和 Y 方向创建独立的 PID 控制器，分别计算输出并控制激光在相应方向的位置。
​调试信息丰富：通过串口打印设定点、输入值和输出值，方便观察系统在不同方向上的跟踪情况。
案例三：结合超声波测距的激光跟随与目标动态变化
cpp
#include <PID_v1.h>
#include <NewPing.h>

// 定义超声波测距引脚
#define TRIGGER_PIN 7
#define ECHO_PIN 8
#define MAX_DISTANCE 200

// 创建超声波对象
NewPing sonar(TRIGGER_PIN, ECHO_PIN, MAX_DISTANCE);

// 定义激光控制引脚，这里假设通过舵机控制激光方向
const int laserPin = 9;

// 设定初始目标距离
double setpointDistance = 100;

// 实际检测到的目标距离
double inputDistance;

// PID 输出，用于控制激光方向以保持目标距离
double outputDistance;

// PID 参数
double Kp = 2, Ki = 5, Kd = 1;
PID myPID(&inputDistance, &outputDistance, &setpointDistance, Kp, Ki, Kd, DIRECT);

void setup() {
Serial.begin(9600);
pinMode(laserPin, OUTPUT);

myPID.SetMode(AUTOMATIC);
}

void loop() {
// 获取超声波测距结果
int distance = sonar.ping_cm();

// 如果测距成功，更新输入距离
if (distance > 0 && distance <= MAX_DISTANCE) {
inputDistance = distance;
} else {
// 测距失败，可进行相应处理，这里简单保持上一次状态
return;
}

// 计算 PID 输出
myPID.Compute();

// 根据 PID 输出控制激光方向（这里简单通过 PWM 模拟）
analogWrite(laserPin, outputDistance);

// 打印调试信息
Serial.print("Measured Distance: “);
Serial.print(inputDistance);
Serial.print(” Output: ");
Serial.println(outputDistance);

delay(200);
}
要点解读
​超声波测距获取目标距离：使用 NewPing 库通过超声波传感器测量目标距离，将测量结果作为 PID 控制的输入。
​距离保持控制：设定目标距离，通过 PID 控制器计算输出，控制激光方向（这里简单模拟为通过 PWM 控制，实际可能是舵机转动等），以保持激光与目标的固定距离。
​错误处理：对超声波测距失败的情况进行了简单处理，实际应用中可根据需求进行更完善的错误处理机制。
​实时跟踪：在 loop 函数中不断获取新的距离数据进行 PID 计算和控制，实现对目标动态变化的跟踪 。

带有反馈机制的动态PID调整
cpp
复制
#include <Arduino.h>
#include <PID_v1.h>

double Kp = 2.0, Ki = 5.0, Kd = 1.0;
double Setpoint, Input, Output;

PID myPID(&Input, &Output, &Setpoint, Kp, Ki, Kd, DIRECT);

const int leftSensor = A0;
const int rightSensor = A1;
const int motorLeft = 9;
const int motorRight = 10;

void setup() {
Serial.begin(115200);
Setpoint = 0; // 设置目标值为中间
myPID.SetMode(AUTOMATIC); // 启动PID控制
}

void loop() {
int leftValue = analogRead(leftSensor);
int rightValue = analogRead(rightSensor);

Input = leftValue - rightValue; // 计算输入值
myPID.Compute(); // 计算PID输出

// 控制电机
int leftMotorSpeed = constrain(255 - Output, 0, 255);
int rightMotorSpeed = constrain(255 + Output, 0, 255);
analogWrite(motorLeft, leftMotorSpeed);
analogWrite(motorRight, rightMotorSpeed);

// 反馈机制，根据PID输出调整Ki和Kd
if (Output > 100) {
    Ki += 0.01; // 增加Ki
} else {
    Ki -= 0.01; // 减少Ki
}
myPID.SetTunings(Kp, Ki, Kd); // 更新PID参数

// 显示当前传感器值和PID输出
Serial.print("左传感器: ");
Serial.print(leftValue);
Serial.print(" 右传感器: ");
Serial.print(rightValue);
Serial.print(" PID输出: ");
Serial.println(Output);

delay(100); // 延迟100ms

}
要点解读：
PID控制算法的应用：所有案例中使用了PID控制算法来实现激光跟随功能。通过调整电机的速度，使机器人能够准确地跟随激光光点。
输入值的计算：输入值是通过左右传感器的差值计算得出的。这种方法能够快速反映机器人当前的偏离程度，从而调整运动方向。
动态调整PID参数：案例2展示了如何根据输入值的变化动态调整Kp参数。当输入值偏差较大时，增加Kp以加快响应；当接近目标时，减小Kp以避免过冲。
反馈机制的使用：案例3中通过监测PID输出动态调整Ki参数，根据控制效果反馈进行调整，增强了控制的灵活性和适应性。
实时监控与调试：每个案例中都使用Serial.print()输出当前传感器值和PID输出，便于调试和监控激光跟随的效果。实时反馈能够帮助开发者优化PID参数，提升系统性能。
案例2：基本激光跟随系统
cpp
复制
#include <Arduino.h>
#include <PID_v1.h>

double setpoint, input, output;
double Kp = 2, Ki = 5, Kd = 1;
PID myPID(&input, &output, &setpoint, Kp, Ki, Kd, DIRECT);

const int laserSensorPin = A0; // 激光传感器输入
const int motorPin = 9; // 电机控制输出

void setup() {
Serial.begin(115200);
setpoint = 512; // 设定激光传感器的目标值
myPID.SetMode(AUTOMATIC);
}

void loop() {
input = analogRead(laserSensorPin); // 读取激光传感器值
myPID.Compute(); // 计算PID输出

// 控制电机以调整方向
analogWrite(motorPin, output);

// 输出当前状态
Serial.print("当前输入: ");
Serial.print(input);
Serial.print(" | 输出: ");
Serial.println(output);

delay(100);

}
要点解读：
激光传感器输入：通过读取激光传感器的模拟值来获取目标位置，展示了如何与传感器交互。
PID控制：使用PID_v1库实现PID算法，以控制电机的输出，确保激光始终对准目标。
实时反馈：通过串口输出当前输入值和PID控制输出，便于调试和监控系统状态。
PWM控制：使用analogWrite函数控制电机，展示如何通过PWM信号调节电机速度。
易于调整：可以根据实际情况调整PID参数以优化响应速度和稳定性。
案例3：动态调整PID参数
cpp
复制
#include <Arduino.h>
#include <PID_v1.h>

double setpoint, input, output;
double Kp = 2, Ki = 5, Kd = 1;
PID myPID(&input, &output, &setpoint, Kp, Ki, Kd, DIRECT);

const int laserSensorPin = A0;
const int motorPin = 9;

void setup() {
Serial.begin(115200);
setpoint = 512;
myPID.SetMode(AUTOMATIC);
}

void loop() {
input = analogRead(laserSensorPin);
myPID.Compute();
analogWrite(motorPin, output);

// 动态调整PID参数
if (abs(setpoint - input) > 50) {
    Kp += 0.1; // 增加比例增益
} else {
    Kp -= 0.05; // 减少比例增益
}
myPID.SetTunings(Kp, Ki, Kd);

// 输出当前状态
Serial.print("当前输入: ");
Serial.print(input);
Serial.print(" | Kp: ");
Serial.println(Kp);

delay(100);

}
要点解读：
动态调整：根据激光传感器输入与设定值的差异动态调整比例增益Kp，提高系统响应。
反馈机制：通过实时监测输入与设定值的差距，智能调整控制参数，增强控制性能。
实时监控：通过串口输出当前输入和PID参数，使用户能够及时了解系统状态。
输出控制：使用PWM信号控制电机，展示如何通过输出调节系统行为。
灵活性：可以进一步扩展，例如动态调整积分和微分参数，以提升控制精度。

注意，以上案例只是为了拓展思路，仅供参考。它们可能有错误、不适用或者无法编译。您的硬件平台、使用场景和Arduino版本可能影响使用方法的选择。实际编程时，您要根据自己的硬件配置、使用场景和具体需求进行调整，并多次实际测试。您还要正确连接硬件，了解所用传感器和设备的规范和特性。涉及硬件操作的代码，您要在使用前确认引脚和电平等参数的正确性和安全性。
