《Arduino 手册(思路与案例)》栏目介绍:
在电子制作与智能控制的应用领域:广泛涉及了Arduino BLDC、Arduino CNC、Arduino ESP32 SPP、Arduino FreeRTOS、Arduino FOC、Arduino GRBL、Arduino HTTP、Arduino HUB75、Arduino IoT Cloud、Arduino JSON、Arduino LCD、Arduino OLED、Arduino LVGL、Arduino PID 及 Arduino TFT 等方面的相关拓展思路和众多参考案例。本专栏目前博客近2300篇。
https://blog.csdn.net/weixin_41659040/category_12422453.html
Arduino是一个开放源码的电子原型平台,它可以让你用简单的硬件和软件来创建各种互动的项目。Arduino的核心是一个微控制器板,它可以通过一系列的引脚来连接各种传感器、执行器、显示器等外部设备。Arduino的编程是基于C/C++语言的,你可以使用Arduino IDE(集成开发环境)来编写、编译和上传代码到Arduino板上。Arduino还有一个丰富的库和社区,你可以利用它们来扩展Arduino的功能和学习Arduino的知识。
Arduino的特点是:
1、开放源码:Arduino的硬件和软件都是开放源码的,你可以自由地修改、复制和分享它们。
2、易用:Arduino的硬件和软件都是为初学者和非专业人士设计的,你可以轻松地上手和使用它们。
3、便宜:Arduino的硬件和软件都是非常经济的,你可以用很低的成本来实现你的想法。
4、多样:Arduino有多种型号和版本,你可以根据你的需要和喜好来选择合适的Arduino板。
5、创新:Arduino可以让你用电子的方式来表达你的创意和想象,你可以用Arduino来制作各种有趣和有用的项目,如机器人、智能家居、艺术装置等。

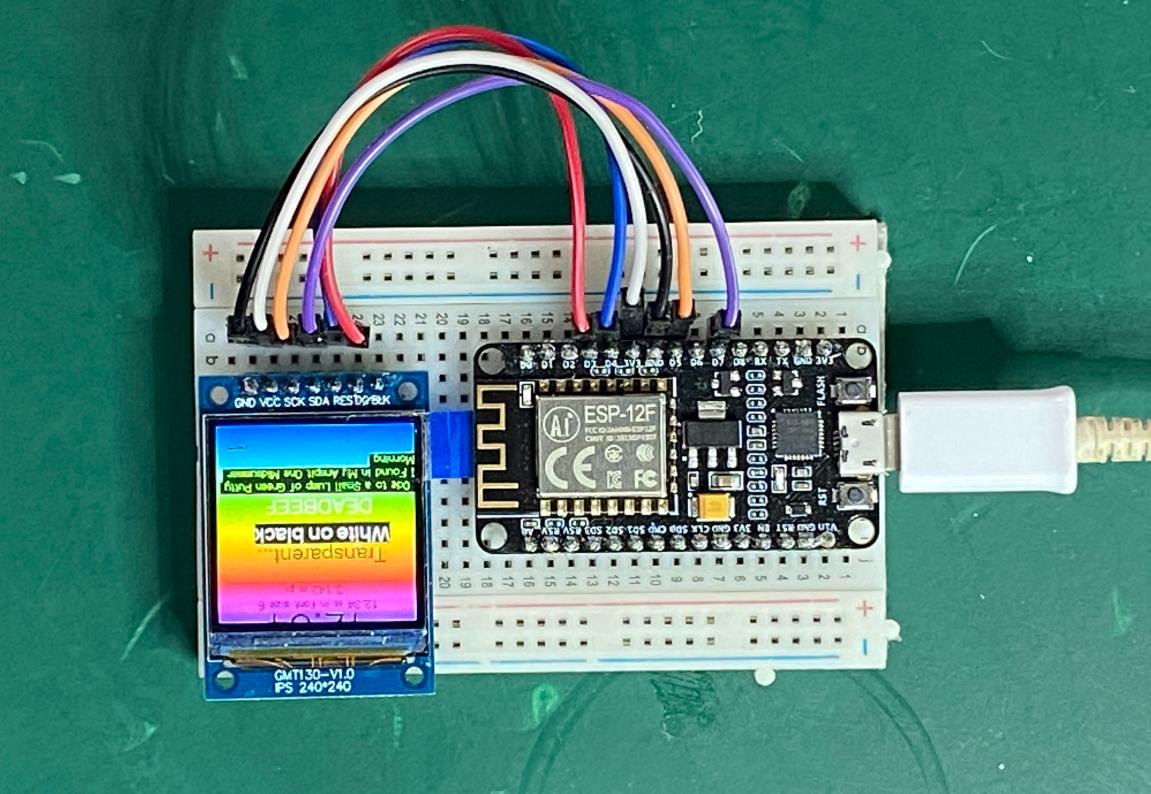

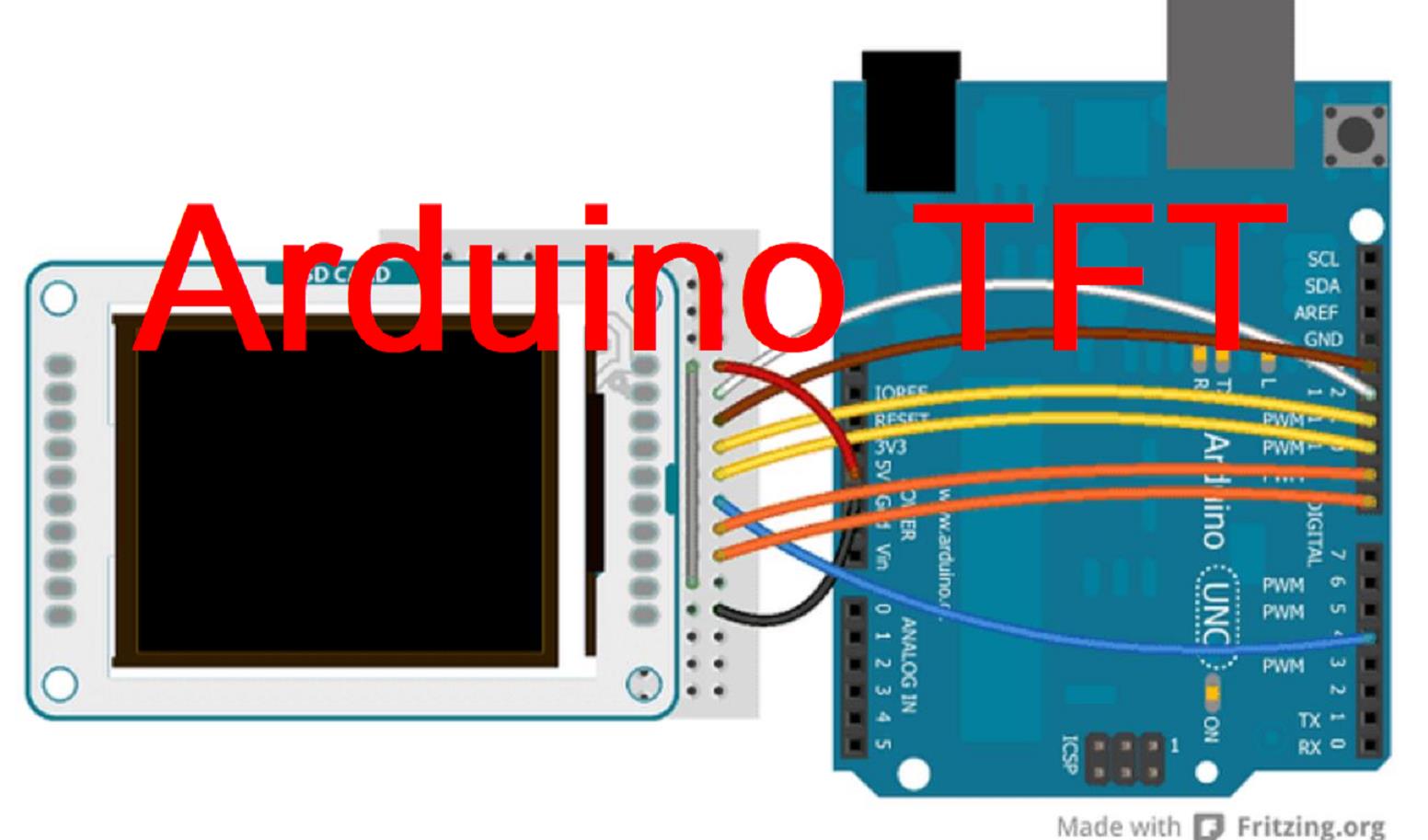

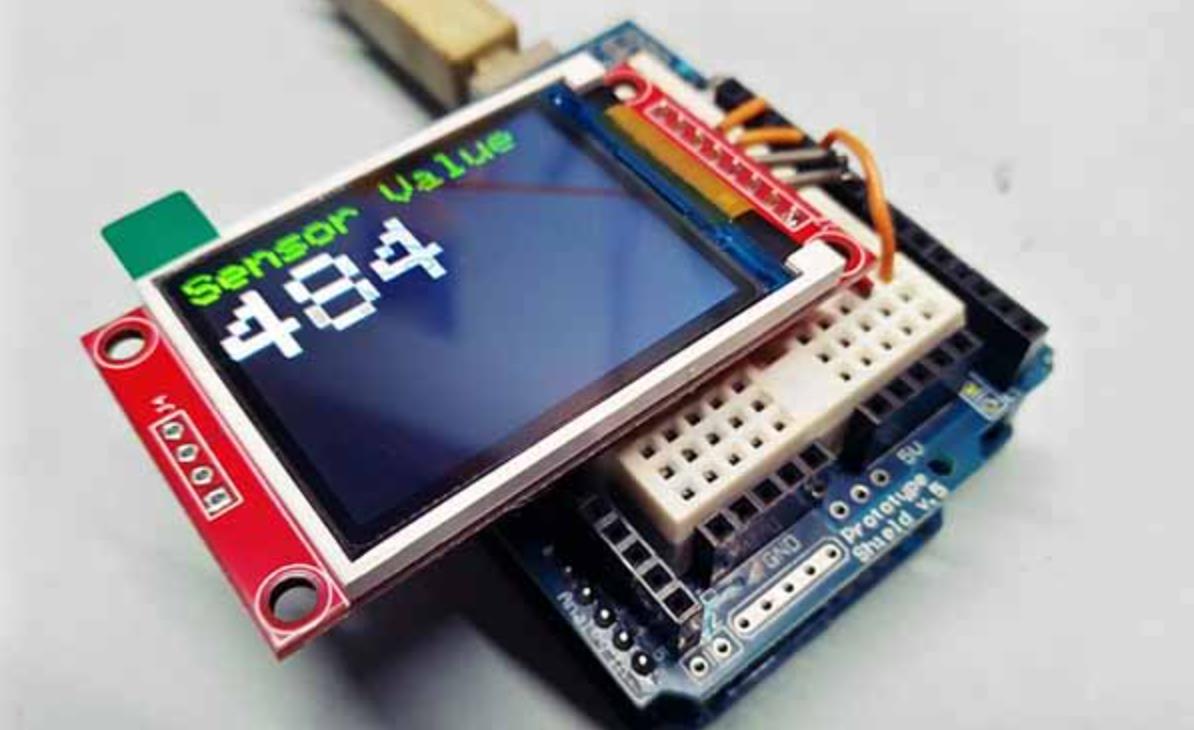

Arduino TFT 是指与 Arduino 开发板兼容的薄膜晶体管(Thin - Film - Transistor)液晶显示屏,以下是其主要特点、应用场景及注意事项的详细介绍:
一、主要特点
1、高分辨率显示:TFT 显示屏通常具有较高的分辨率,能够提供清晰、细腻的图像和文字显示效果。这使得它可以展示复杂的图形界面、丰富的色彩以及详细的信息,满足各种应用对显示质量的要求。
2、快速响应速度:TFT 技术能够实现快速的像素切换,响应速度比传统的液晶显示屏更快。这意味着在显示动态图像或进行交互操作时,不会出现明显的拖影或延迟,提供流畅的视觉体验。
3、宽视角:具有较宽的可视角度,无论从哪个方向观看显示屏,都能获得清晰的图像和一致的色彩表现。这使得在不同角度下观察显示屏时,都能保证信息的准确传达,方便多人同时查看或在不同位置操作设备。
4、丰富的色彩表现:能够呈现出丰富、鲜艳的色彩,具备较高的色彩饱和度和对比度。可以准确地显示各种颜色,使图像和界面更加生动逼真,适用于需要展示彩色图像或进行视觉交互的应用。
5、易于控制:通过 Arduino 开发板可以方便地对 TFT 显示屏进行控制。借助相应的库函数和代码,能够轻松实现图像绘制、文字显示、触摸交互等功能,降低了开发难度,即使对于没有深厚显示技术背景的开发者也较为友好。
二、应用场景
1、人机交互界面:在各种电子设备中,如智能仪器仪表、智能家居控制系统、工业自动化控制面板等,作为人机交互的窗口,用于显示菜单、参数设置界面、实时数据监测以及操作提示等信息,方便用户与设备进行交互。
2、教育领域:可用于制作教育实验设备、电子学习工具等。例如,在教学机器人中作为显示屏,展示机器人的状态信息、任务指令以及互动内容;在电子积木等教育玩具中,显示图形化的编程界面或游戏画面,增加学习的趣味性和互动性。
3、便携式设备:如手持游戏机、电子书阅读器、便携式多媒体播放器等。其高分辨率、宽视角和丰富的色彩表现能够为用户提供良好的视觉享受,同时快速响应速度也适合处理游戏中的动态画面和多媒体内容的播放。
4、物联网应用:在物联网项目中,作为节点设备的显示屏,用于展示传感器采集的数据、设备状态信息以及远程控制界面等。例如,在环境监测系统中,显示温度、湿度、空气质量等数据;在智能农业中,展示农田的灌溉状态、作物生长信息等。
三、需要注意的事项
1、电源管理:TFT 显示屏通常需要稳定的电源供应,并且其功耗相对较高。在与 Arduino 连接时,要确保电源能够满足显示屏的需求,避免因电源不稳定导致显示屏出现闪烁、显示异常或损坏等问题。同时,要合理设计电源电路,考虑节能措施,特别是在电池供电的设备中,以延长设备的续航时间。
2、接口兼容性:不同型号的 Arduino 开发板和 TFT 显示屏可能具有不同的接口类型和通信协议。在选择和使用时,要确保两者之间的接口兼容,并且正确连接引脚。有些 TFT 显示屏可能需要额外的驱动电路或转接板才能与 Arduino 顺利连接,需要仔细阅读产品说明书并进行相应的配置。
3、显示内存限制:虽然 TFT 显示屏能够显示丰富的内容,但 Arduino 的内存资源有限。在绘制复杂图像或显示大量数据时,可能会遇到内存不足的问题。因此,需要合理规划显示内容,优化图像和数据的存储方式,避免因内存耗尽导致程序崩溃或显示异常。
4、驱动程序和库的使用:为了实现 TFT 显示屏的各种功能,需要使用相应的驱动程序和库。不同的显示屏可能需要不同的库,并且这些库可能会不断更新和改进。在使用过程中,要及时关注官方文档和社区资源,获取最新的驱动程序和库,并了解其使用方法和注意事项。同时,要注意库与 Arduino IDE 版本的兼容性,避免出现编译错误或运行时问题。
5、电磁干扰:在一些电磁环境较为复杂的场合,TFT 显示屏可能会受到电磁干扰,导致显示出现噪点、闪烁或颜色异常等问题。此时,需要采取相应的抗干扰措施,如合理布线、使用屏蔽线、添加滤波电容等,以确保显示屏的稳定工作。
在Arduino项目中,TFT智能家居控制面板(Smart Home Control Panel on TFT) 是一种利用TFT显示屏来创建一个集中的用户界面,用于监控和控制家庭自动化系统的各种设备与功能。这种控制面板不仅提升了用户的交互体验,还为家庭自动化系统提供了直观的操作方式。
1、主要特点
高度集成性
一个屏幕可以集成多个设备的状态显示和控制选项,如灯光、温度调节器、安防摄像头等。
实时反馈
用户可以通过TFT屏幕即时查看家中各个智能设备的当前状态,并进行相应的操作调整。
图形化界面
使用图标、按钮、滑块等图形元素代替传统的文本指令,使操作更加直观易懂。
自定义配置
用户可以根据个人喜好定制界面布局、颜色主题及字体大小等,以适应不同的使用场景和个人偏好。
多点触控支持(如果硬件支持)
支持触摸屏操作,提供更为直接的人机交互方式,增强用户体验。
可扩展性
容易添加新的设备或功能模块,随着家庭自动化的扩展而不断进化。
2、应用场景
全屋智能控制中心
在客厅或主卧设置一个中央控制面板,方便用户集中管理所有智能设备,包括照明、空调、窗帘等。
房间级控制
在每个房间安装小型控制面板,专门用于该房间内的设备控制,如卧室内的夜灯开关、书房内的空气净化器调节等。
安全监控
显示来自安防摄像头的画面,同时允许用户远程查看家中的情况,并触发警报或通知。
环境监测
实时显示室内外温湿度、空气质量指数等信息,帮助用户更好地了解生活环境质量。
节能管理
提供能源消耗统计图表,帮助用户分析并优化家庭能耗,促进节能减排。
3、需要注意的事项
界面设计
设计时需考虑用户友好性,确保界面简洁明了,避免过于复杂的布局导致操作困难。
合理安排图标尺寸、间距以及颜色对比度,确保在不同光照条件下都能清晰可见。
性能优化
高分辨率图像和频繁的刷新可能会导致性能瓶颈,尤其是在资源有限的Arduino平台上。因此,应尽量减少不必要的重绘操作,采用缓存策略提高效率。
电源管理
如果是电池供电的便携式控制面板,则需要特别注意功耗问题,可通过降低屏幕亮度、缩短背光时间等方式延长使用时间。
网络连接稳定性
若涉及到远程控制或云服务接入,必须保证网络连接的稳定性和安全性,防止因网络波动导致的功能失效或数据泄露风险。
兼容性测试
不同品牌和型号的智能设备可能有不同的通信协议和API接口,确保所选的TFT库和硬件能够良好地支持这些设备间的互联互通。
安全防护措施
对于开放式的控制面板,尤其是那些放置在公共区域的,应该考虑加入密码保护或其他形式的身份验证机制,以防未经授权的访问。
1、基础智能家居控制面板
#include <TFT_eSPI.h>
#include <DHT.h>
#include <Wire.h>
#include <Adafruit_Sensor.h>
#include <Adafruit_BMP280.h>
#define TFT_GREY 0x5AEB // 手动定义灰色
#define DHTPIN 2
#define DHTTYPE DHT11
#define BMP_SCK 18
#define BMP_MISO 19
#define BMP_MOSI 23
#define BMP_CS 5
TFT_eSPI tft = TFT_eSPI();
DHT dht(DHTPIN, DHTTYPE);
Adafruit_BMP280 bmp;
void setup() {
tft.begin();
tft.setRotation(1);
tft.fillScreen(TFT_BLACK);
dht.begin();
if (!bmp.begin(BMP_CS)) {
Serial.println("Could not find BMP280 sensor!");
while (1);
}
drawHomeStatus();
}
void drawHomeStatus() {
tft.fillRect(15, 25, 210, 170, TFT_GREY);
tft.setTextColor(TFT_WHITE);
tft.setTextSize(2);
tft.setCursor(20, 45);
tft.print("Temp: ");
tft.print(dht.readTemperature());
tft.setCursor(20, 75);
tft.print("Humidity: ");
tft.print(dht.readHumidity());
tft.setCursor(20, 105);
tft.print("Pressure: ");
tft.print(bmp.readPressure());
}
void loop() {
delay(2000);
drawHomeStatus();
}
要点解读:
传感器集成:结合DHT11温湿度传感器和BMP280气压传感器,读取环境数据。
动态显示:每2秒刷新一次环境数据,确保显示内容的实时性。
屏幕刷新:每次绘制前清屏,避免图形叠加。
2、带设备控制的智能家居控制面板
#include <TFT_eSPI.h>
#include <DHT.h>
#include <Wire.h>
#include <Adafruit_Sensor.h>
#include <Adafruit_BMP280.h>
#define TFT_GREY 0x5AEB // 手动定义灰色
#define DHTPIN 2
#define DHTTYPE DHT11
#define BMP_SCK 18
#define BMP_MISO 19
#define BMP_MOSI 23
#define BMP_CS 5
#define LED_PIN 25
TFT_eSPI tft = TFT_eSPI();
DHT dht(DHTPIN, DHTTYPE);
Adafruit_BMP280 bmp;
bool lightOn = false;
void setup() {
tft.begin();
tft.setRotation(1);
tft.fillScreen(TFT_BLACK);
dht.begin();
if (!bmp.begin(BMP_CS)) {
Serial.println("Could not find BMP280 sensor!");
while (1);
}
pinMode(LED_PIN, OUTPUT);
drawHomeStatus();
}
void drawHomeStatus() {
tft.fillRect(15, 25, 210, 170, TFT_GREY);
tft.setTextColor(TFT_WHITE);
tft.setTextSize(2);
tft.setCursor(20, 45);
tft.print("Temp: ");
tft.print(dht.readTemperature());
tft.setCursor(20, 75);
tft.print("Humidity: ");
tft.print(dht.readHumidity());
tft.setCursor(20, 105);
tft.print("Pressure: ");
tft.print(bmp.readPressure());
tft.setCursor(20, 135);
if (lightOn) {
tft.print("Light: ON");
digitalWrite(LED_PIN, HIGH);
} else {
tft.print("Light: OFF");
digitalWrite(LED_PIN, LOW);
}
}
void loop() {
delay(2000);
drawHomeStatus();
}
要点解读:
设备控制:通过按钮或定时器切换LED灯的状态,模拟灯光控制。
动态显示:每2秒刷新一次环境数据和设备状态,确保显示内容的实时性。
屏幕刷新:每次绘制前清屏,避免图形叠加。
3、带交互功能的智能家居控制面板
#include <TFT_eSPI.h>
#include <DHT.h>
#include <Wire.h>
#include <Adafruit_Sensor.h>
#include <Adafruit_BMP280.h>
#define TFT_GREY 0x5AEB // 手动定义灰色
#define DHTPIN 2
#define DHTTYPE DHT11
#define BMP_SCK 18
#define BMP_MISO 19
#define BMP_MOSI 23
#define BMP_CS 5
#define BUTTON_PIN 25
#define LED_PIN 26
TFT_eSPI tft = TFT_eSPI();
DHT dht(DHTPIN, DHTTYPE);
Adafruit_BMP280 bmp;
bool lightOn = false;
void setup() {
tft.begin();
tft.setRotation(1);
tft.fillScreen(TFT_BLACK);
dht.begin();
if (!bmp.begin(BMP_CS)) {
Serial.println("Could not find BMP280 sensor!");
while (1);
}
pinMode(BUTTON_PIN, INPUT_PULLUP);
pinMode(LED_PIN, OUTPUT);
drawHomeStatus();
}
void drawHomeStatus() {
tft.fillRect(15, 25, 210, 170, TFT_GREY);
tft.setTextColor(TFT_WHITE);
tft.setTextSize(2);
tft.setCursor(20, 45);
tft.print("Temp: ");
tft.print(dht.readTemperature());
tft.setCursor(20, 75);
tft.print("Humidity: ");
tft.print(dht.readHumidity());
tft.setCursor(20, 105);
tft.print("Pressure: ");
tft.print(bmp.readPressure());
tft.setCursor(20, 135);
if (lightOn) {
tft.print("Light: ON");
digitalWrite(LED_PIN, HIGH);
} else {
tft.print("Light: OFF");
digitalWrite(LED_PIN, LOW);
}
}
void loop() {
if (digitalRead(BUTTON_PIN) == LOW) {
delay(200); // 防抖
lightOn = !lightOn;
drawHomeStatus();
while (digitalRead(BUTTON_PIN) == LOW) {
delay(10);
}
}
}
要点解读:
交互功能:通过按钮切换LED灯的状态,增强用户交互体验。
防抖处理:使用delay(200)避免按钮抖动导致的误操作。
动态显示:每次按钮按下时刷新设备状态,确保显示内容的实时性。
4、智能灯光控制面板
#include <TFT_eSPI.h>
#include <TouchScreen.h>
TFT_eSPI tft = TFT_eSPI();
TouchScreen ts = TouchScreen(XP, YP, XM, YM, 300); // 根据实际接线调整引脚
#define BTN_LIVING_ROOM_X 50
#define BTN_BEDROOM_X 150
#define BTN_Y 100
void setup() {
tft.init();
tft.setRotation(1);
tft.fillScreen(TFT_BLACK);
drawButtons();
}
void drawButtons() {
tft.fillRect(BTN_LIVING_ROOM_X, BTN_Y, 80, 40, TFT_BLUE);
tft.drawString("Living Room", BTN_LIVING_ROOM_X + 5, BTN_Y + 10, 2);
tft.fillRect(BTN_BEDROOM_X, BTN_Y, 80, 40, TFT_GREEN);
tft.drawString("Bedroom", BTN_BEDROOM_X + 5, BTN_Y + 10, 2);
}
void loop() {
TSPoint p = ts.getPoint();
if (p.z > ts.pressureThreshhold) {
p.x = map(p.x, 0, 1023, 0, tft.width());
p.y = map(p.y, 0, 1023, 0, tft.height());
if (p.x > BTN_LIVING_ROOM_X && p.x < BTN_LIVING_ROOM_X + 80 &&
p.y > BTN_Y && p.y < BTN_Y + 40) {
toggleLight(1); // 控制客厅灯光
} else if (p.x > BTN_BEDROOM_X && p.x < BTN_BEDROOM_X + 80 &&
p.y > BTN_Y && p.y < BTN_Y + 40) {
toggleLight(2); // 控制卧室灯光
}
}
}
void toggleLight(int room) {
// 通过串口或无线模块发送控制指令(如WiFi/蓝牙)
Serial.print("Toggle light in room: ");
Serial.println(room);
}
要点解读:
触摸交互:使用TouchScreen库检测触摸位置,实现按钮点击事件。
图形界面:通过fillRect和drawString绘制按钮,支持多区域控制。
扩展性:toggleLight函数可替换为实际硬件控制代码(如PWM调光)。
5、环境监测与调节面板
#include <TFT_eSPI.h>
#include <DHT.h>
TFT_eSPI tft = TFT_eSPI();
DHT dht(4, DHT11); // DHT11数据引脚
float currentTemp, currentHumidity;
int targetTemp = 25; // 默认目标温度
void setup() {
tft.init();
tft.setRotation(1);
dht.begin();
}
void drawDashboard() {
tft.fillScreen(TFT_BLACK);
tft.setTextColor(TFT_WHITE, TFT_BLUE);
tft.drawString("Temp: " + String(currentTemp) + "C", 10, 10, 2);
tft.drawString("Humidity: " + String(currentHumidity) + "%", 10, 40, 2);
tft.drawRect(50, 80, 200, 30, TFT_GREEN);
tft.drawString("Set Temp: " + String(targetTemp), 60, 90, 2);
}
void loop() {
currentTemp = dht.readTemperature();
currentHumidity = dht.readHumidity();
// 模拟触摸调整目标温度(实际需实现触摸检测)
if (touchAdjustTemp()) {
targetTemp = constrain(targetTemp + 1, 18, 30);
drawDashboard();
}
// 根据阈值控制设备(伪代码)
if (currentTemp > targetTemp + 2) {
turnOnAC();
} else if (currentTemp < targetTemp - 2) {
turnOnHeater();
}
delay(2000);
}
bool touchAdjustTemp() {
// 实际需实现触摸检测逻辑(参考案例1)
return false; // 示例中直接返回false
}
void turnOnAC() { /* 控制空调代码 */ }
void turnOnHeater() { /* 控制加热器代码 */ }
要点解读:
传感器集成:通过DHT11获取环境数据,实时更新显示。
动态阈值:支持通过触摸调整目标温度,结合constrain限制范围。
自动化逻辑:根据温湿度差值触发设备控制,实现简单自动化。
6、智能安防状态面板
#include <TFT_eSPI.h>
#include <ESP8266WiFi.h>
#include <OV2640.h>
TFT_eSPI tft = TFT_eSPI();
OV2640 camera;
bool isArmed = false;
void setup() {
tft.init();
tft.setRotation(1);
WiFi.begin("SSID", "PASSWORD");
while (WiFi.status() != WL_CONNECTED) delay(500);
camera.init(); // 初始化摄像头
}
void drawSecurityPanel() {
tft.fillScreen(TFT_BLACK);
// 显示摄像头画面(伪代码)
// camera.drawFrame(0, 0, tft.width(), tft.height());
tft.setTextColor(TFT_WHITE, TFT_RED);
tft.drawString("Security Status", 10, 10, 2);
tft.drawString("Armed: " + String(isArmed ? "YES" : "NO"), 10, 40, 2);
tft.fillRect(50, 100, 100, 40, TFT_GREEN);
tft.drawString("Arm/Disarm", 60, 115, 2);
}
void loop() {
// 模拟触摸切换布防状态(实际需实现触摸检测)
if (touchDetected()) {
isArmed = !isArmed;
drawSecurityPanel();
sendAlert(isArmed ? "ARMED" : "DISARMED"); // 发送通知
}
// 检查传感器状态(伪代码)
if (isArmed && doorSensorTriggered()) {
triggerAlarm();
}
delay(100);
}
bool touchDetected() { /* 触摸检测逻辑 */ return false; }
bool doorSensorTriggered() { /* 传感器检测逻辑 */ return false; }
void triggerAlarm() { /* 警报触发代码 */ }
void sendAlert(String msg) { /* 推送通知代码 */ }
要点解读:
多模态显示:结合摄像头画面与文本信息,提升安防可视化程度。
网络集成:通过WiFi实现远程通知(需补充MQTT/HTTP代码)。
状态反馈:通过颜色(红/绿)和文字明确显示当前布防状态。
注意,以上案例只是为了拓展思路,仅供参考。它们可能有错误、不适用或者无法编译。您的硬件平台、使用场景和Arduino版本可能影响使用方法的选择。实际编程时,您要根据自己的硬件配置、使用场景和具体需求进行调整,并多次实际测试。您还要正确连接硬件,了解所用传感器和设备的规范和特性。涉及硬件操作的代码,您要在使用前确认引脚和电平等参数的正确性和安全性。
