【花雕学编程】Arduino动手做（249）---ESP32+GC9A01之屏幕实时显示 WiFi 连接状态

37款传感器与模块的提法，在网络上广泛流传，其实Arduino能够兼容的传感器模块肯定是不止37种的。鉴于本人手头积累了一些传感器和执行器模块，依照实践出真知（一定要动手做）的理念，以学习和交流为目的，这里准备逐一动手试试多做实验，不管成功与否，都会记录下来——小小的进步或是搞不掂的问题，希望能够抛砖引玉。

【Arduino】189种传感器模块系列实验（资料代码+仿真编程+图形编程）
实验二百四十九：1.28寸圆形彩色TFT显示屏 高清IPS 模块 240*240 SPI接口GC9A01驱动

实验开发板使用ESP32

实验模块接线示意图

【Arduino】189种传感器模块系列实验（资料代码+仿真编程+图形编程）
实验二百四十九：1.28寸圆形彩色TFT显示屏 高清IPS 模块 240*240 SPI接口GC9A01驱动
项目之一百一十三：ESP32+GC9A01之屏幕实时显示 WiFi 连接状态

实验开源代码

/*
  【Arduino】189种传感器模块系列实验（资料代码+仿真编程+图形编程）
  实验二百四十九：1.28寸圆形彩色TFT显示屏 高清IPS 模块 240*240 SPI接口GC9A01驱动
  项目之一百一十三：ESP32+GC9A01之屏幕实时显示 WiFi 连接状态
*/

//       GC9A01---------- ESP32
//       RST ------------ NC（复位引脚，此处未连接）
//       CS ------------- D4（片选引脚，连接到ESP32的D4引脚）
//       DC ------------- D2（数据/命令选择引脚，连接到ESP32的D2引脚）
//       SDA ------------ D23 (green)（主数据输出引脚，连接到ESP32的D23引脚，绿色线）
//       SCL ------------ D18 (yellow)（时钟信号引脚，连接到ESP32的D18引脚，黄色线）
//       GND ------------ GND（接地引脚，连接到ESP32的接地端）
//       VCC -------------3V3（电源引脚，连接到ESP32的3.3V电源）

#include <WiFi.h>
#include <TFT_eSPI.h>

// **定义 WiFi 连接参数**
const char* ssid = "zhz3";    // **WiFi SSID**
const char* password = "z156721"; // **WiFi 密码**

TFT_eSPI tft = TFT_eSPI();  // **初始化 TFT 显示屏**

void setup() {
    Serial.begin(115200);  // **启动串口调试**
    tft.init();  // **初始化 TFT 屏幕**
    tft.setRotation(2);  // **设置屏幕方向**
    tft.fillScreen(TFT_BLACK);  // **清空屏幕**
    tft.setTextColor(TFT_WHITE);  // **设置字体颜色**
    tft.setTextSize(2);  // **设定字体大小**

    // **显示 WiFi 连接状态**
    tft.setCursor(15, 80);
    tft.print("Connecting to WiFi...");
    WiFi.begin(ssid, password);  // **开始连接 WiFi**

    // **等待 WiFi 连接**
    while (WiFi.status() != WL_CONNECTED) {
        delay(1000);
        tft.fillCircle(200, 110, 5, TFT_RED);  // **闪烁红色指示灯**
    }

    tft.fillCircle(200, 110, 5, TFT_GREEN); // **连接成功后变为绿色指示灯**

    tft.fillScreen(TFT_BLACK);  // **清除屏幕**
    tft.setCursor(20, 60);
    tft.print("WiFi Connected!");

    // **显示 IP 地址**
    tft.setCursor(20, 80);
    tft.print("IP Address:");
    tft.setCursor(40, 110);
    tft.print(WiFi.localIP());

    // **显示 WiFi 信号强度**
    tft.setCursor(20, 140);
    tft.print("Signal Strength:");
    tft.setCursor(100, 170);
    tft.print(WiFi.RSSI());  // **获取 RSSI 信号强度**
}

void loop() {
    delay(5000);

    // **检测 WiFi 连接状态**
    if (WiFi.status() != WL_CONNECTED) {
        tft.fillScreen(TFT_BLACK);
        tft.setCursor(20, 50);
        tft.print("WiFi Disconnected!");
        delay(2000);
        WiFi.begin(ssid, password);  // **尝试重新连接 WiFi**
    }
}

代码结构
1️⃣ 初始化屏幕

TFT_eSPI 驱动 GC9A01 显示屏，设定 黑色背景，确保信息清晰可见。

2️⃣ WiFi 连接

WiFi.begin(ssid, password); 尝试连接 WiFi，并显示连接状态。

while (WiFi.status() != WL_CONNECTED) 等待连接成功，并通过 红色闪烁指示灯 显示状态。

连接成功后，屏幕刷新并显示 IP 地址与信号强度。

3️⃣ 自动检测 WiFi 状态

如果 WiFi 断开，显示 “WiFi Disconnected!” 并尝试自动重新连接。

最终效果
📡 屏幕实时显示 WiFi 连接状态 ✅ 成功连接后，展示 IP 地址与信号强度 ⚡ 如果 WiFi 断开，屏幕显示错误信息并自动重连

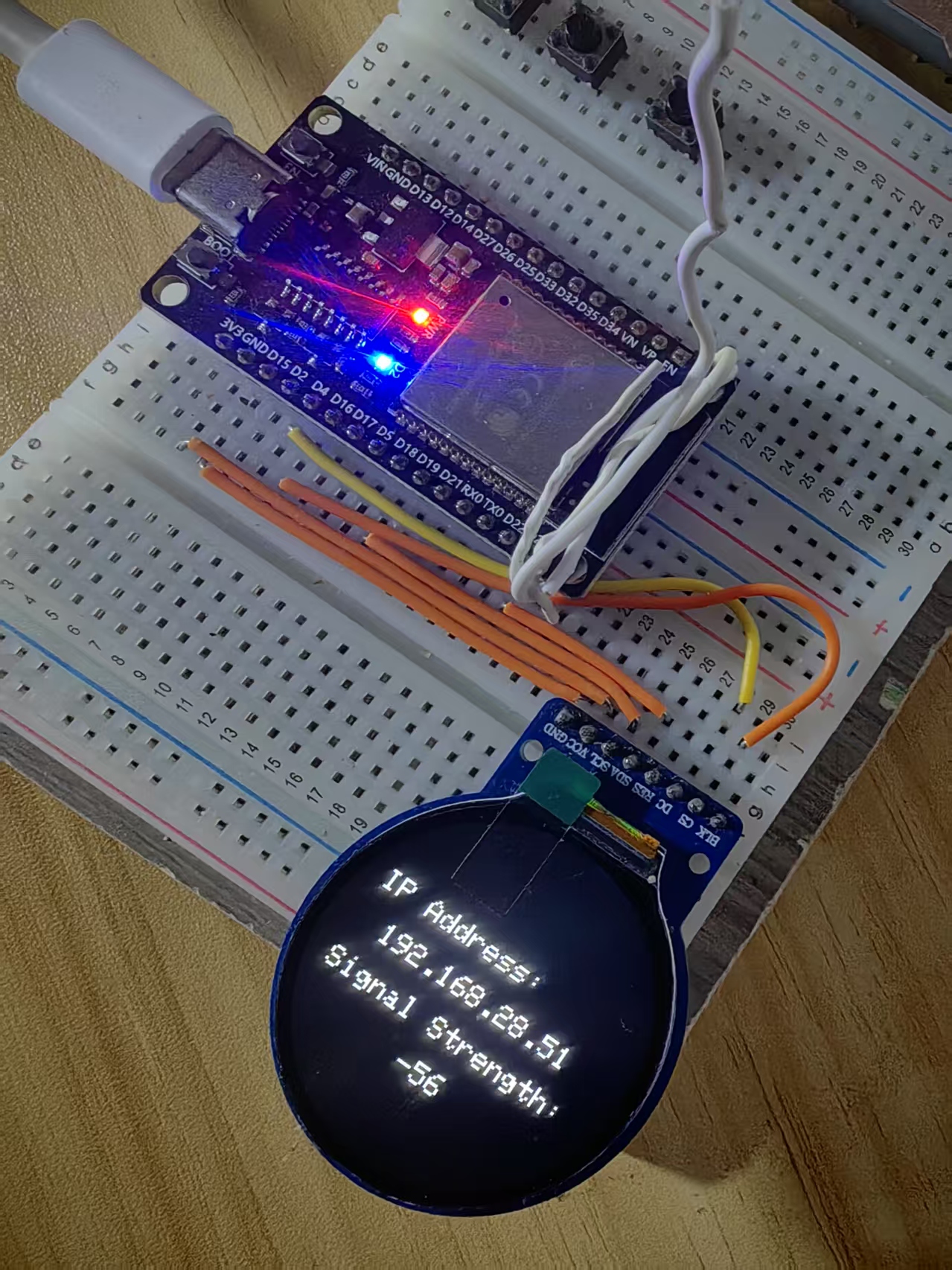

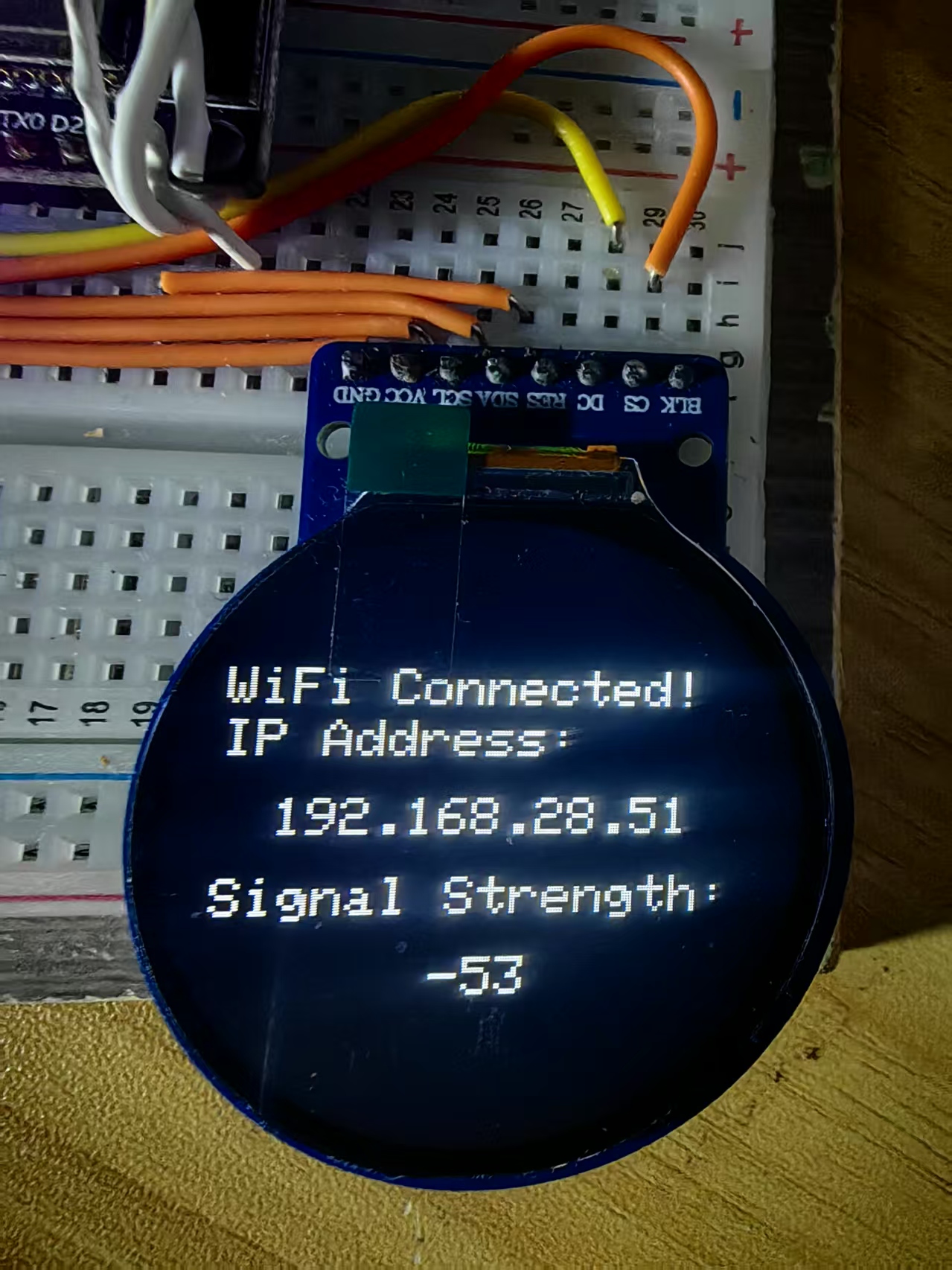

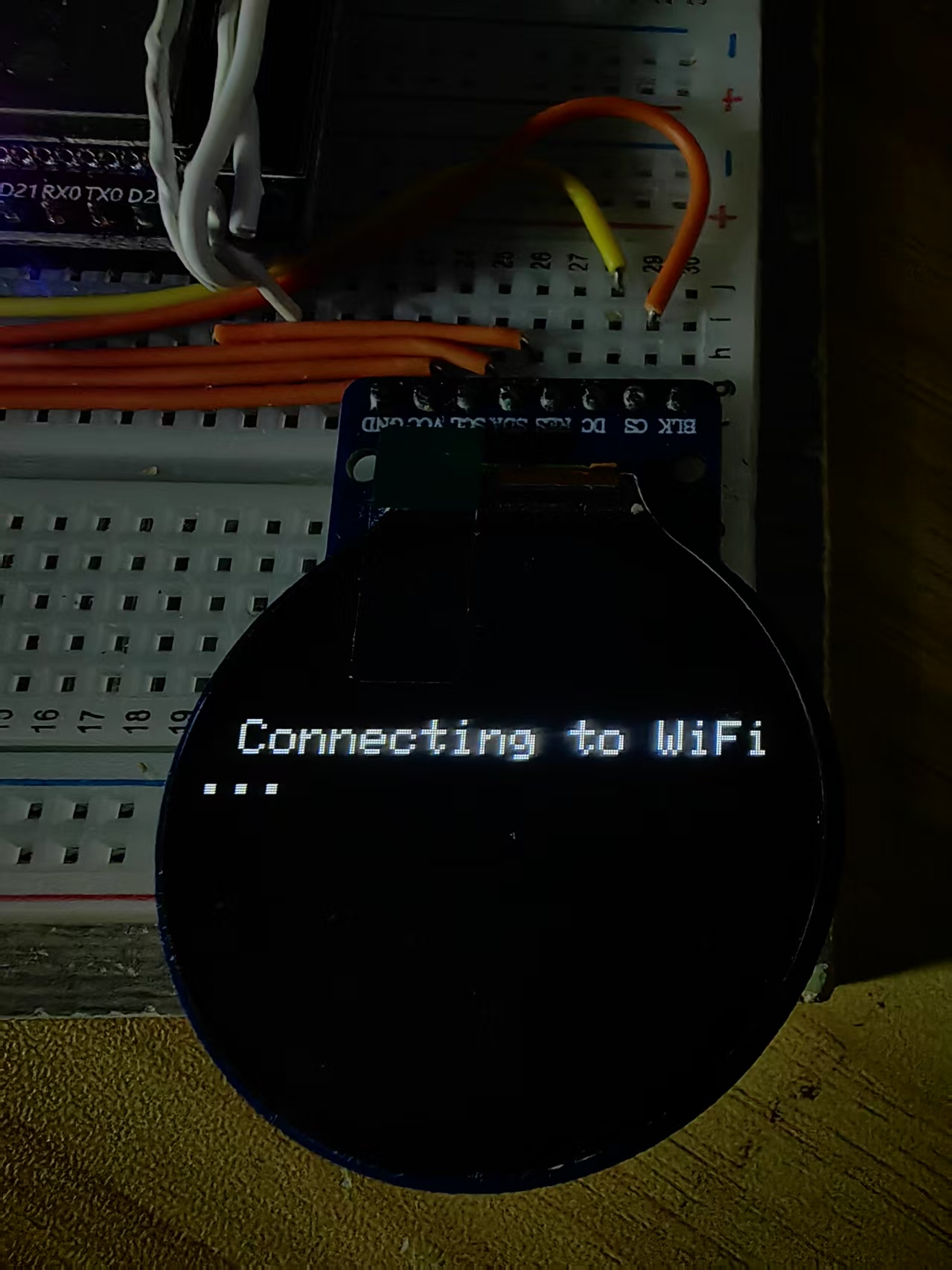

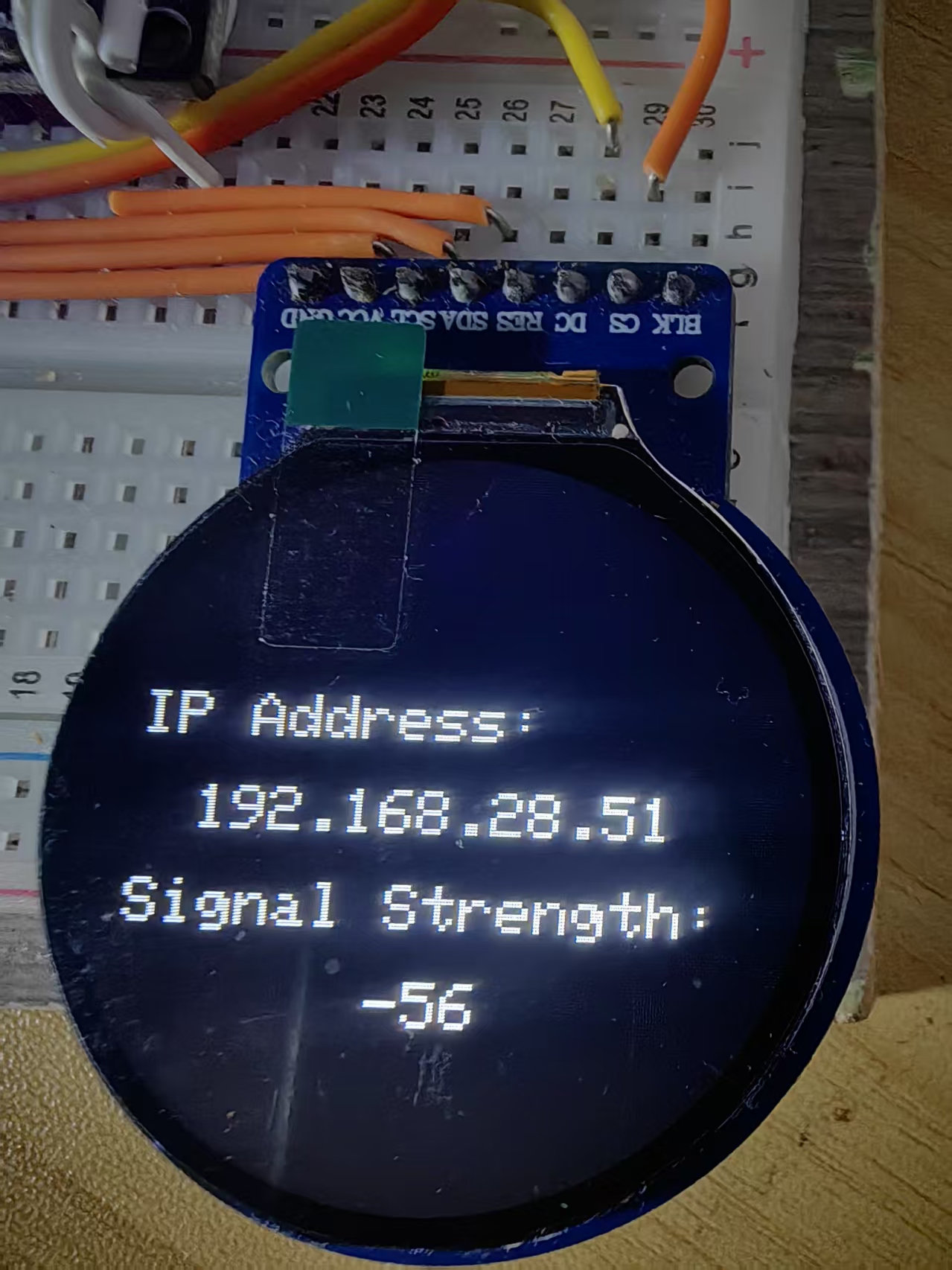

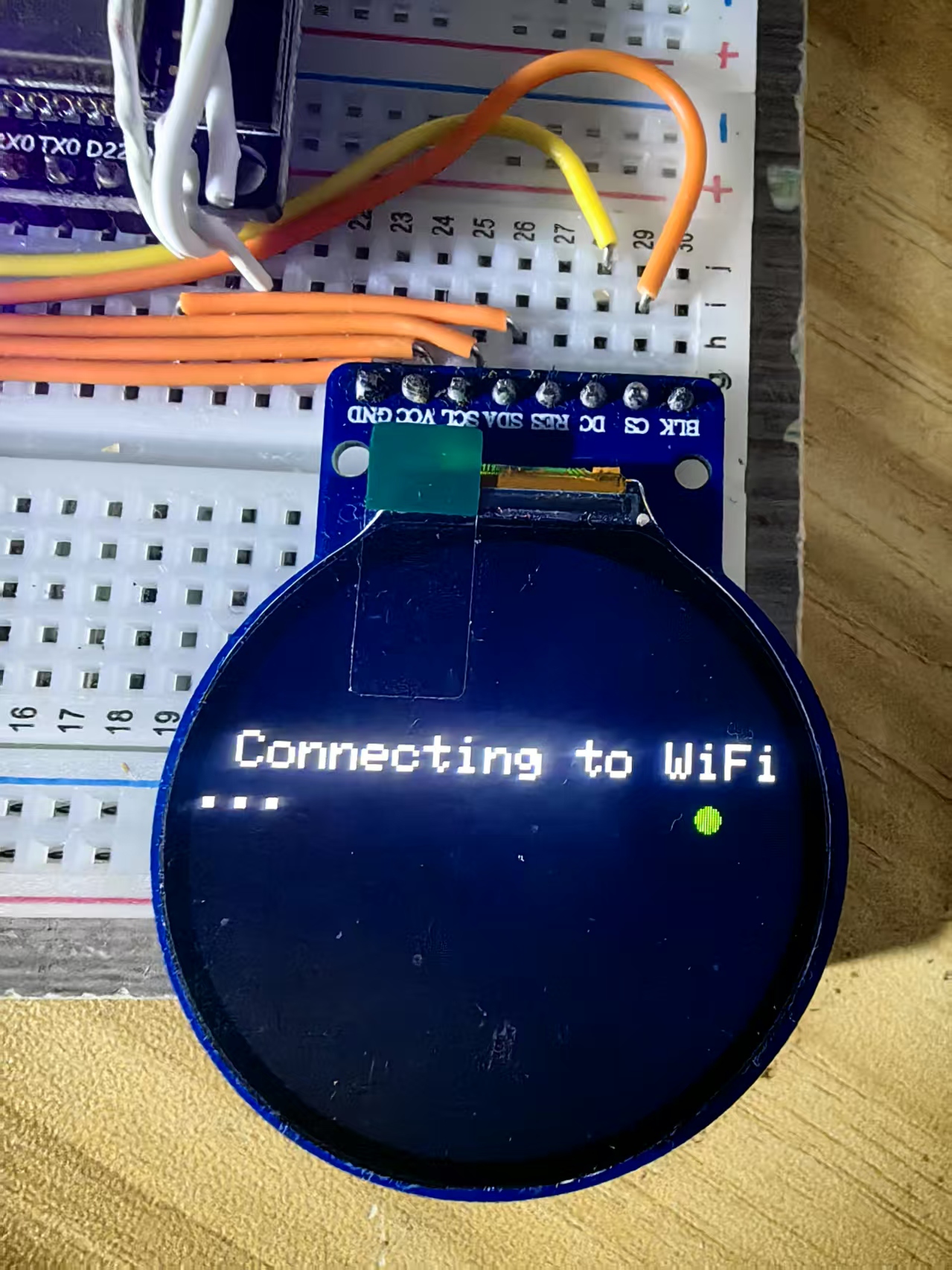

实验场景图 动态图
