【花雕学编程】Arduino TFT 之工业设备状态指示

Arduino是一个开放源码的电子原型平台，它可以让你用简单的硬件和软件来创建各种互动的项目。Arduino的核心是一个微控制器板，它可以通过一系列的引脚来连接各种传感器、执行器、显示器等外部设备。Arduino的编程是基于C/C++语言的，你可以使用Arduino IDE（集成开发环境）来编写、编译和上传代码到Arduino板上。Arduino还有一个丰富的库和社区，你可以利用它们来扩展Arduino的功能和学习Arduino的知识。

Arduino的特点是：
1、开放源码：Arduino的硬件和软件都是开放源码的，你可以自由地修改、复制和分享它们。
2、易用：Arduino的硬件和软件都是为初学者和非专业人士设计的，你可以轻松地上手和使用它们。
3、便宜：Arduino的硬件和软件都是非常经济的，你可以用很低的成本来实现你的想法。
4、多样：Arduino有多种型号和版本，你可以根据你的需要和喜好来选择合适的Arduino板。
5、创新：Arduino可以让你用电子的方式来表达你的创意和想象，你可以用Arduino来制作各种有趣和有用的项目，如机器人、智能家居、艺术装置等。

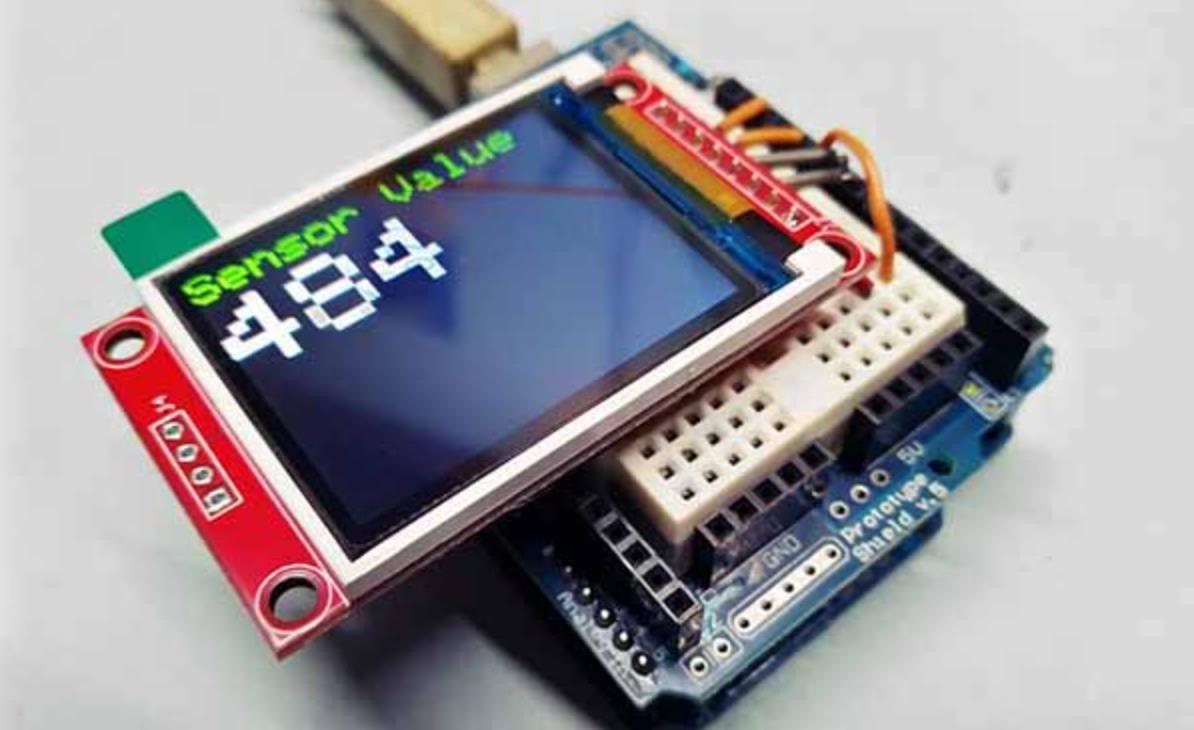

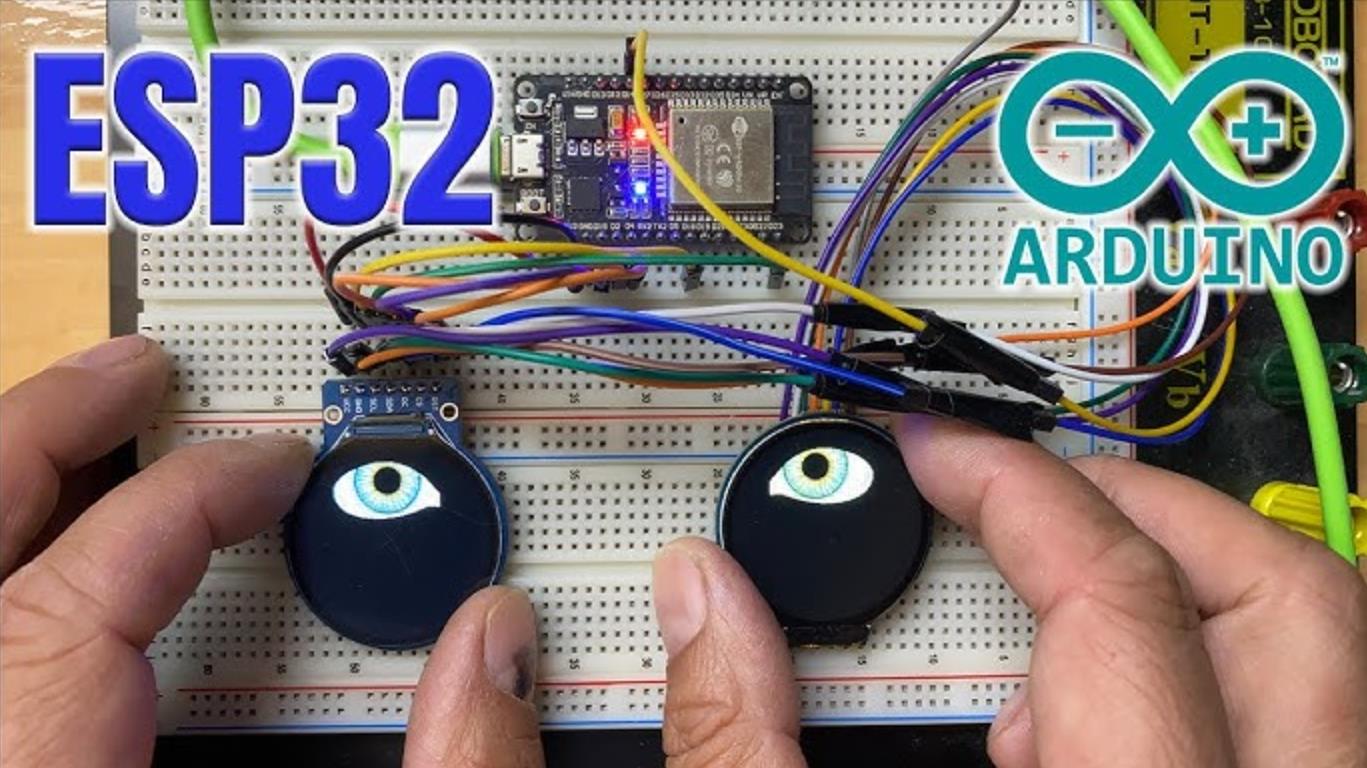

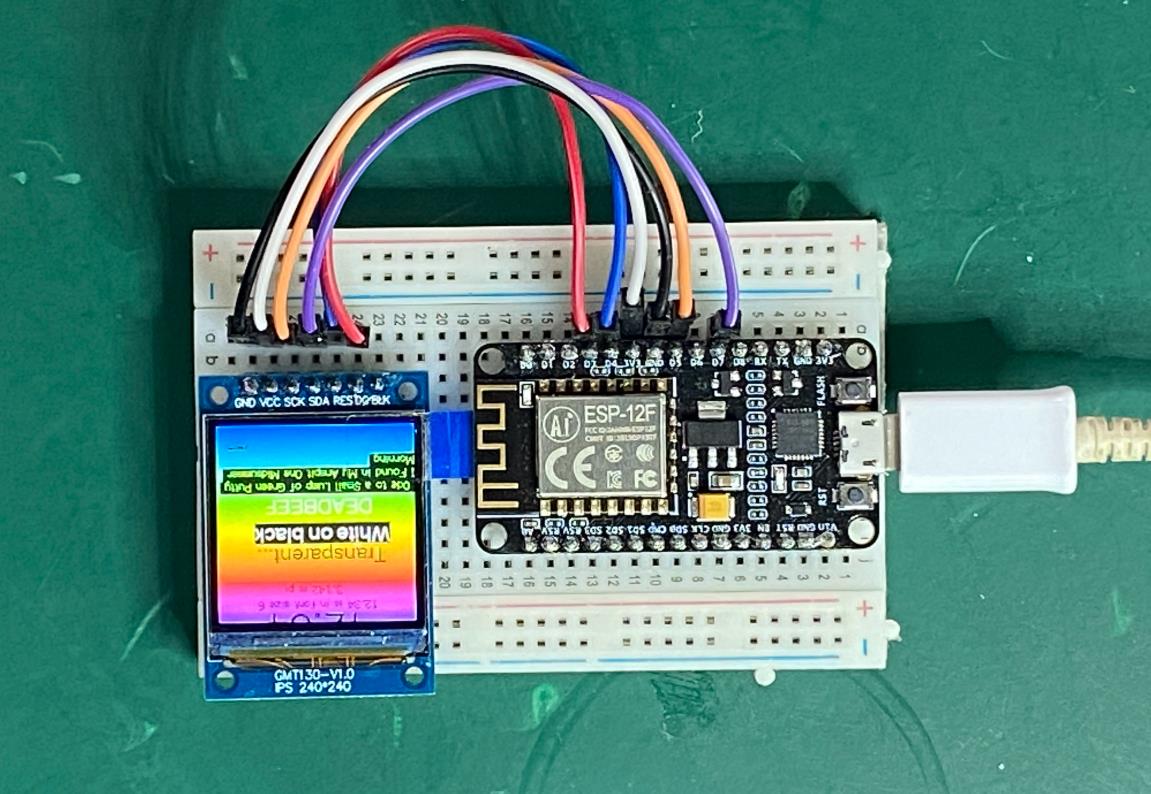

Arduino TFT 是指与 Arduino 开发板兼容的薄膜晶体管（Thin - Film - Transistor）液晶显示屏，以下是其主要特点、应用场景及注意事项的详细介绍：

一、主要特点
1、高分辨率显示：TFT 显示屏通常具有较高的分辨率，能够提供清晰、细腻的图像和文字显示效果。这使得它可以展示复杂的图形界面、丰富的色彩以及详细的信息，满足各种应用对显示质量的要求。
2、快速响应速度：TFT 技术能够实现快速的像素切换，响应速度比传统的液晶显示屏更快。这意味着在显示动态图像或进行交互操作时，不会出现明显的拖影或延迟，提供流畅的视觉体验。
3、宽视角：具有较宽的可视角度，无论从哪个方向观看显示屏，都能获得清晰的图像和一致的色彩表现。这使得在不同角度下观察显示屏时，都能保证信息的准确传达，方便多人同时查看或在不同位置操作设备。
4、丰富的色彩表现：能够呈现出丰富、鲜艳的色彩，具备较高的色彩饱和度和对比度。可以准确地显示各种颜色，使图像和界面更加生动逼真，适用于需要展示彩色图像或进行视觉交互的应用。
5、易于控制：通过 Arduino 开发板可以方便地对 TFT 显示屏进行控制。借助相应的库函数和代码，能够轻松实现图像绘制、文字显示、触摸交互等功能，降低了开发难度，即使对于没有深厚显示技术背景的开发者也较为友好。

二、应用场景
1、人机交互界面：在各种电子设备中，如智能仪器仪表、智能家居控制系统、工业自动化控制面板等，作为人机交互的窗口，用于显示菜单、参数设置界面、实时数据监测以及操作提示等信息，方便用户与设备进行交互。
2、教育领域：可用于制作教育实验设备、电子学习工具等。例如，在教学机器人中作为显示屏，展示机器人的状态信息、任务指令以及互动内容；在电子积木等教育玩具中，显示图形化的编程界面或游戏画面，增加学习的趣味性和互动性。
3、便携式设备：如手持游戏机、电子书阅读器、便携式多媒体播放器等。其高分辨率、宽视角和丰富的色彩表现能够为用户提供良好的视觉享受，同时快速响应速度也适合处理游戏中的动态画面和多媒体内容的播放。
4、物联网应用：在物联网项目中，作为节点设备的显示屏，用于展示传感器采集的数据、设备状态信息以及远程控制界面等。例如，在环境监测系统中，显示温度、湿度、空气质量等数据；在智能农业中，展示农田的灌溉状态、作物生长信息等。

三、需要注意的事项
1、电源管理：TFT 显示屏通常需要稳定的电源供应，并且其功耗相对较高。在与 Arduino 连接时，要确保电源能够满足显示屏的需求，避免因电源不稳定导致显示屏出现闪烁、显示异常或损坏等问题。同时，要合理设计电源电路，考虑节能措施，特别是在电池供电的设备中，以延长设备的续航时间。
2、接口兼容性：不同型号的 Arduino 开发板和 TFT 显示屏可能具有不同的接口类型和通信协议。在选择和使用时，要确保两者之间的接口兼容，并且正确连接引脚。有些 TFT 显示屏可能需要额外的驱动电路或转接板才能与 Arduino 顺利连接，需要仔细阅读产品说明书并进行相应的配置。
3、显示内存限制：虽然 TFT 显示屏能够显示丰富的内容，但 Arduino 的内存资源有限。在绘制复杂图像或显示大量数据时，可能会遇到内存不足的问题。因此，需要合理规划显示内容，优化图像和数据的存储方式，避免因内存耗尽导致程序崩溃或显示异常。
4、驱动程序和库的使用：为了实现 TFT 显示屏的各种功能，需要使用相应的驱动程序和库。不同的显示屏可能需要不同的库，并且这些库可能会不断更新和改进。在使用过程中，要及时关注官方文档和社区资源，获取最新的驱动程序和库，并了解其使用方法和注意事项。同时，要注意库与 Arduino IDE 版本的兼容性，避免出现编译错误或运行时问题。
5、电磁干扰：在一些电磁环境较为复杂的场合，TFT 显示屏可能会受到电磁干扰，导致显示出现噪点、闪烁或颜色异常等问题。此时，需要采取相应的抗干扰措施，如合理布线、使用屏蔽线、添加滤波电容等，以确保显示屏的稳定工作。

一、主要特点
实时监控与动态更新：
通过传感器或数据接口（如 Modbus、CAN 总线）获取设备运行数据，并在屏幕上实时更新。
动态显示设备状态（如运行、停止、故障），确保操作人员及时掌握设备情况。
多维度信息展示：
支持多种类型的数据展示形式，包括数值（如温度、压力）、图标（如运行/停止图标）、进度条（如负载百分比）和曲线图（如趋势分析）。
可以结合颜色编码区分不同状态（如绿色表示正常，红色表示异常）。
高可靠性与稳定性：
在工业环境中，TFT 显示系统需具备较高的抗干扰能力和长时间运行的稳定性。
使用硬件看门狗或软件容错机制，确保系统在极端情况下仍能正常工作。
交互与控制功能：
除了状态显示外，还可以集成触摸屏或物理按键，实现对设备的操作（如启停控制、参数调整）。
提供用户友好的交互界面，降低操作复杂度。
模块化设计与可扩展性：
状态指示界面通常采用模块化设计，便于根据需求扩展新的功能或适配不同的设备。
可支持远程监控和数据记录功能，为设备维护提供历史数据支持。

二、应用场景
工厂自动化与生产线监控：
实时显示生产线设备的运行状态（如电机转速、传送带负载）、故障报警信息和生产效率。
示例：流水线上的设备状态面板。
工业机器人与机械臂：
显示机器人关节位置、运行模式、任务完成进度等信息。
示例：焊接机器人上的状态指示屏幕。
能源管理系统：
监控发电机组、变频器、配电柜等设备的电压、电流、功率因数等参数。
示例：光伏电站的设备状态显示屏。
机械设备维护与诊断：
显示设备的关键参数（如油温、振动频率）和故障代码，辅助技术人员进行快速诊断和维护。
示例：数控机床的状态监控面板。
物流与仓储系统：
实时显示输送带速度、货物数量、库存状态等信息。
示例：智能仓库中的设备状态指示屏。
环境监测与安全监控：
显示工业现场的环境参数（如温湿度、有害气体浓度）和安全状态（如火灾报警）。
示例：化工厂中的环境监测显示屏。

三、需要注意的事项
工业环境适应性：
工业环境可能存在高温、低温、粉尘、振动等恶劣条件，需选择符合工业标准的 TFT 屏幕（如宽温屏、防尘屏）。
屏幕背光亮度需足够高，以应对强光环境下的可视性问题。
数据采集与传输的可靠性：
确保传感器或数据接口的稳定性和精度，避免因数据丢失或错误导致误判。
在长距离通信中，需考虑信号衰减和抗干扰措施（如使用屏蔽线缆或差分信号）。
界面设计与用户体验：
界面布局应简洁明了，重要信息（如报警状态）需突出显示。
避免过多复杂图形或动画，以免分散操作人员注意力。
报警与状态提示的明确性：
使用醒目的颜色和图标（如红色闪烁）提示报警状态，确保操作人员能够快速识别。
提供详细的故障描述或代码，便于技术人员快速定位问题。
系统稳定性与容错能力：
在程序设计中加入异常处理机制，确保即使部分功能失效，核心状态显示仍能正常工作。
定期保存关键数据到非易失性存储器（如 EEPROM 或 SD 卡），以便断电后恢复。
电源管理与安全性：
工业设备通常需要长时间运行，需确保 TFT 显示系统的电源稳定性和低功耗设计。
对于高压或危险环境，需采取电气隔离措施，防止设备损坏或人员受伤。
可扩展性与兼容性：
系统设计需考虑未来的功能扩展需求，例如支持更多设备接口或更高分辨率的屏幕。
确保与现有工业协议（如 Modbus、CAN、EtherCAT）兼容，便于集成到现有系统中。

1、实时温度监测显示

#include <SPI.h>
#include <Adafruit_GFX.h>
#include <Adafruit_ILI9341.h>

#define TFT_CS 10
#define TFT_DC 9
#define TFT_RST 8

Adafruit_ILI9341 tft = Adafruit_ILI9341(TFT_CS, TFT_DC, TFT_RST);

void setup() {
  tft.begin();
  tft.fillScreen(ILI9341_BLACK);
  tft.setRotation(1);
  tft.setTextSize(2);
  tft.setTextColor(ILI9341_WHITE);
}

void loop() {
  float temperature = getTemperature(); // 模拟获取温度数据
  displayTemperature(temperature);
  delay(1000); // 每秒更新一次
}

float getTemperature() {
  // 模拟温度传感器数据，实际开发中应替换为真实传感器读取代码
  return 25.6 + random(-1, 2) / 10.0; // 模拟25.6°C ± 0.1°C波动
}

void displayTemperature(float temp) {
  tft.fillRect(0, 0, 240, 80, ILI9341_BLACK); // 清除旧数据区域
  tft.setCursor(20, 30);
  tft.print("Temperature: ");
  tft.print(temp);
  tft.print(" C");
}

要点解读
硬件配置：
使用ILI9341控制器，通过SPI接口与Arduino连接。
模拟温度传感器数据，实际开发中可替换为DS18B20等真实传感器。
功能实现：
getTemperature()函数模拟温度数据获取。
displayTemperature()函数在屏幕顶部区域显示温度值，使用fillRect()清除旧数据，避免残留。
应用场景：
适用于温度监测设备，如恒温器、环境监测仪等。

2、多传感器数据实时显示

#include <SPI.h>
#include <Adafruit_GFX.h>
#include <Adafruit_ILI9341.h>

#define TFT_CS 10
#define TFT_DC 9
#define TFT_RST 8

Adafruit_ILI9341 tft = Adafruit_ILI9341(TFT_CS, TFT_DC, TFT_RST);

void setup() {
  tft.begin();
  tft.fillScreen(ILI9341_BLACK);
  tft.setRotation(1);
  tft.setTextSize(2);
  tft.setTextColor(ILI9341_WHITE);
}

void loop() {
  float temp = 25.6 + random(-1, 2) / 10.0; // 模拟温度
  float hum = 60.2 + random(-1, 2) / 10.0;  // 模拟湿度
  float light = 300 + random(-10, 10);      // 模拟光照强度
  displaySensorData(temp, hum, light);
  delay(2000); // 每2秒更新一次
}

void displaySensorData(float temp, float hum, int light) {
  tft.fillScreen(ILI9341_BLACK);
  tft.setCursor(20, 30);
  tft.print("Temp: "); tft.print(temp); tft.print(" C");
  tft.setCursor(20, 70);
  tft.print("Hum: "); tft.print(hum); tft.print(" %");
  tft.setCursor(20, 110);
  tft.print("Light: "); tft.print(light); tft.print(" lx");
}

要点解读
硬件配置：
同案例一，使用ILI9341控制器。
模拟多个传感器数据，实际开发中可替换为DHT11、BH1750等真实传感器。
功能实现：
displaySensorData()函数在屏幕不同区域显示温度、湿度和光照强度数据。
使用fillScreen()清屏，确保每次更新时屏幕干净。
应用场景：
适用于多参数监测设备，如气象站、智能家居传感器面板等。

3、动态波形图表显示

#include <SPI.h>
#include <Adafruit_GFX.h>
#include <Adafruit_ILI9341.h>

#define TFT_CS 10
#define TFT_DC 9
#define TFT_RST 8

Adafruit_ILI9341 tft = Adafruit_ILI9341(TFT_CS, TFT_DC, TFT_RST);

int xPos = 0;
int yValues[240] = {0}; // 存储波形数据

void setup() {
  tft.begin();
  tft.fillScreen(ILI9341_BLACK);
  tft.setRotation(1);
}

void loop() {
  int newValue = 120 + random(-20, 20); // 模拟新数据点
  updateWaveform(newValue);
  delay(50); // 每50ms更新一次
}

void updateWaveform(int newValue) {
  // 移动旧数据
  for (int i = 1; i < 240; i++) {
    yValues[i - 1] = yValues[i];
  }
  yValues[239] = newValue; // 添加新数据点

  // 绘制波形
  tft.fillRect(0, 0, 240, 320, ILI9341_BLACK); // 清除旧波形
  for (int i = 1; i < 240; i++) {
    tft.drawLine(i - 1, 160 - yValues[i - 1] / 2, i, 160 - yValues[i] / 2, ILI9341_GREEN);
  }
}

要点解读
硬件配置：
同案例一，使用ILI9341控制器。
模拟动态数据生成，实际开发中可替换为ADC采样或传感器数据。
功能实现：
updateWaveform()函数实现波形滚动显示，使用数组存储历史数据。
使用drawLine()绘制波形，fillRect()清除旧波形区域。
应用场景：
适用于信号监测设备，如示波器、音频波形显示等。

4、简单的单设备状态指示

#include <Adafruit_GFX.h>
#include <Adafruit_ST7735.h>

// 定义TFT引脚
#define TFT_CS     10
#define TFT_RST    9
#define TFT_DC     8
Adafruit_ST7735 tft = Adafruit_ST7735(TFT_CS, TFT_DC, TFT_RST);

// 模拟设备状态引脚
#define DEVICE_STATUS_PIN 2

void setup() {
  Serial.begin(9600);
  tft.initR(INITR_BLACKTAB);
  tft.setRotation(1);
  tft.fillScreen(ST7735_BLACK);

  pinMode(DEVICE_STATUS_PIN, INPUT_PULLUP);
}

void loop() {
  int deviceStatus = digitalRead(DEVICE_STATUS_PIN);
  tft.fillScreen(ST7735_BLACK);
  tft.setTextColor(ST7735_WHITE);
  tft.setTextSize(2);
  tft.setCursor(10, 20);

  if (deviceStatus == HIGH) {
    tft.println("Device is ON");
    tft.fillCircle(100, 100, 20, ST7735_GREEN);
  } else {
    tft.println("Device is OFF");
    tft.fillCircle(100, 100, 20, ST7735_RED);
  }

  delay(1000);
}

要点解读：
库的使用：引入了Adafruit_GFX.h和Adafruit_ST7735.h库，用于驱动 TFT 屏幕进行图形和文本显示。
设备状态读取：通过digitalRead()函数读取连接到DEVICE_STATUS_PIN引脚的设备状态。
状态显示：根据读取到的设备状态，在 TFT 屏幕上显示相应的文本信息，并绘制不同颜色的圆形来直观指示设备状态（绿色表示设备开启，红色表示设备关闭）。
延时处理：使用delay(1000)函数，每隔 1 秒更新一次设备状态显示，避免频繁刷新屏幕。

5、多设备状态同时指示

#include <Adafruit_GFX.h>
#include <Adafruit_ST7735.h>

#define TFT_CS     10
#define TFT_RST    9
#define TFT_DC     8
Adafruit_ST7735 tft = Adafruit_ST7735(TFT_CS, TFT_DC, TFT_RST);

// 模拟多个设备状态引脚
#define DEVICE1_STATUS_PIN 2
#define DEVICE2_STATUS_PIN 3
#define DEVICE3_STATUS_PIN 4

void setup() {
  Serial.begin(9600);
  tft.initR(INITR_BLACKTAB);
  tft.setRotation(1);
  tft.fillScreen(ST7735_BLACK);

  pinMode(DEVICE1_STATUS_PIN, INPUT_PULLUP);
  pinMode(DEVICE2_STATUS_PIN, INPUT_PULLUP);
  pinMode(DEVICE3_STATUS_PIN, INPUT_PULLUP);
}

void loop() {
  int device1Status = digitalRead(DEVICE1_STATUS_PIN);
  int device2Status = digitalRead(DEVICE2_STATUS_PIN);
  int device3Status = digitalRead(DEVICE3_STATUS_PIN);

  tft.fillScreen(ST7735_BLACK);
  tft.setTextColor(ST7735_WHITE);
  tft.setTextSize(2);

  // 显示设备1状态
  tft.setCursor(10, 20);
  if (device1Status == HIGH) {
    tft.println("Device 1 is ON");
    tft.fillCircle(100, 30, 10, ST7735_GREEN);
  } else {
    tft.println("Device 1 is OFF");
    tft.fillCircle(100, 30, 10, ST7735_RED);
  }

  // 显示设备2状态
  tft.setCursor(10, 60);
  if (device2Status == HIGH) {
    tft.println("Device 2 is ON");
    tft.fillCircle(100, 70, 10, ST7735_GREEN);
  } else {
    tft.println("Device 2 is OFF");
    tft.fillCircle(100, 70, 10, ST7735_RED);
  }

  // 显示设备3状态
  tft.setCursor(10, 100);
  if (device3Status == HIGH) {
    tft.println("Device 3 is ON");
    tft.fillCircle(100, 110, 10, ST7735_GREEN);
  } else {
    tft.println("Device 3 is OFF");
    tft.fillCircle(100, 110, 10, ST7735_RED);
  }

  delay(1000);
}

要点解读：
多设备状态读取：定义了三个设备状态引脚，分别读取三个设备的状态。
分别显示：在屏幕上分别显示每个设备的状态信息和对应的状态指示圆形，通过设置不同的光标位置来区分每个设备的显示区域。
代码结构：代码结构清晰，每个设备的状态显示部分独立，便于扩展和维护。

6、带报警功能的设备状态指示

#include <Adafruit_GFX.h>
#include <Adafruit_ST7735.h>

#define TFT_CS     10
#define TFT_RST    9
#define TFT_DC     8
Adafruit_ST7735 tft = Adafruit_ST7735(TFT_CS, TFT_DC, TFT_RST);

// 模拟设备状态引脚
#define DEVICE_STATUS_PIN 2
// 报警阈值
#define ALARM_THRESHOLD 10
// 记录异常次数
int abnormalCount = 0;

void setup() {
  Serial.begin(9600);
  tft.initR(INITR_BLACKTAB);
  tft.setRotation(1);
  tft.fillScreen(ST7735_BLACK);

  pinMode(DEVICE_STATUS_PIN, INPUT_PULLUP);
}

void loop() {
  int deviceStatus = digitalRead(DEVICE_STATUS_PIN);
  tft.fillScreen(ST7735_BLACK);
  tft.setTextColor(ST7735_WHITE);
  tft.setTextSize(2);
  tft.setCursor(10, 20);

  if (deviceStatus == HIGH) {
    tft.println("Device is ON");
    tft.fillCircle(100, 100, 20, ST7735_GREEN);
    abnormalCount = 0;
  } else {
    tft.println("Device is OFF");
    tft.fillCircle(100, 100, 20, ST7735_RED);
    abnormalCount++;
    if (abnormalCount >= ALARM_THRESHOLD) {
      tft.setTextColor(ST7735_YELLOW);
      tft.setCursor(10, 50);
      tft.println("ALARM: Device has been OFF for too long!");
    }
  }

  delay(1000);
}

要点解读：
报警机制：引入了abnormalCount变量来记录设备处于关闭状态的次数，当连续关闭次数超过ALARM_THRESHOLD时，在屏幕上显示报警信息。
状态重置：当设备恢复正常（开启状态）时，将abnormalCount重置为 0。
视觉报警：使用黄色文本显示报警信息，与正常状态显示区分开来，增强视觉效果。

注意，以上案例只是为了拓展思路，仅供参考。它们可能有错误、不适用或者无法编译。您的硬件平台、使用场景和Arduino版本可能影响使用方法的选择。实际编程时，您要根据自己的硬件配置、使用场景和具体需求进行调整，并多次实际测试。您还要正确连接硬件，了解所用传感器和设备的规范和特性。涉及硬件操作的代码，您要在使用前确认引脚和电平等参数的正确性和安全性。
