【花雕学编程】Arduino TFT 之环境感知艺术装置

Arduino是一个开放源码的电子原型平台，它可以让你用简单的硬件和软件来创建各种互动的项目。Arduino的核心是一个微控制器板，它可以通过一系列的引脚来连接各种传感器、执行器、显示器等外部设备。Arduino的编程是基于C/C++语言的，你可以使用Arduino IDE（集成开发环境）来编写、编译和上传代码到Arduino板上。Arduino还有一个丰富的库和社区，你可以利用它们来扩展Arduino的功能和学习Arduino的知识。

Arduino的特点是：
1、开放源码：Arduino的硬件和软件都是开放源码的，你可以自由地修改、复制和分享它们。
2、易用：Arduino的硬件和软件都是为初学者和非专业人士设计的，你可以轻松地上手和使用它们。
3、便宜：Arduino的硬件和软件都是非常经济的，你可以用很低的成本来实现你的想法。
4、多样：Arduino有多种型号和版本，你可以根据你的需要和喜好来选择合适的Arduino板。
5、创新：Arduino可以让你用电子的方式来表达你的创意和想象，你可以用Arduino来制作各种有趣和有用的项目，如机器人、智能家居、艺术装置等。

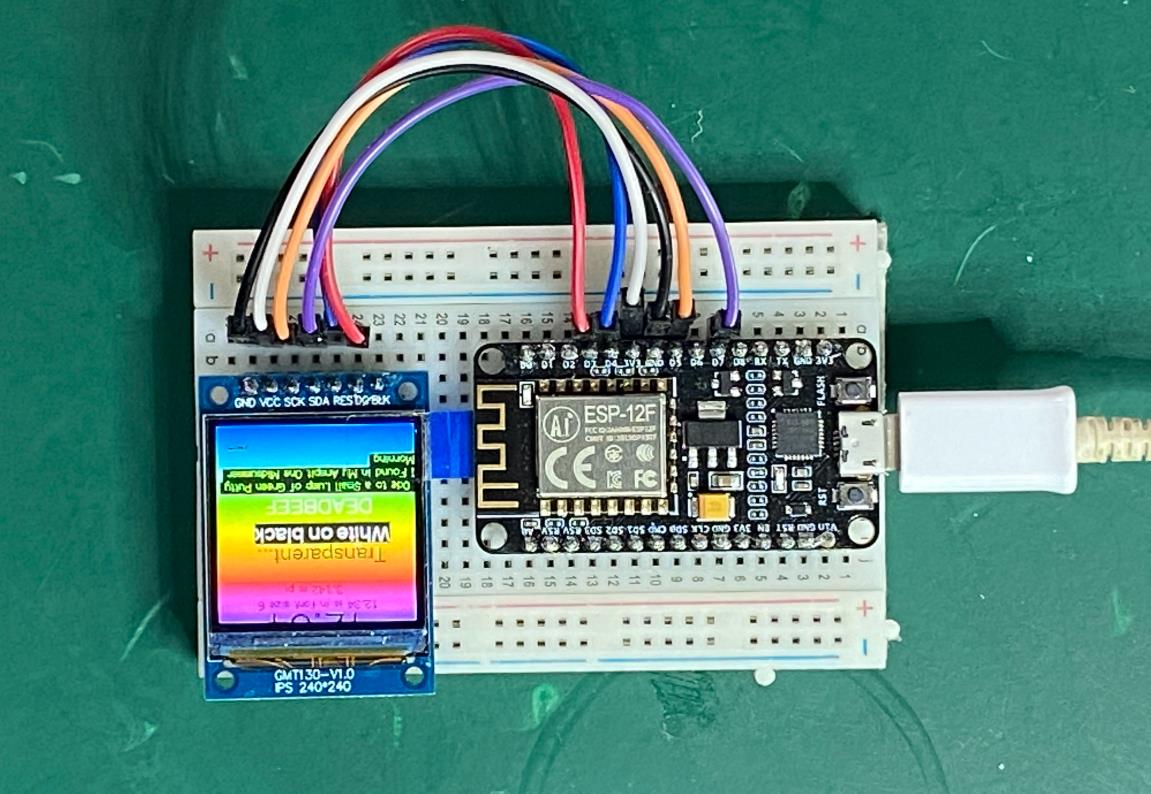

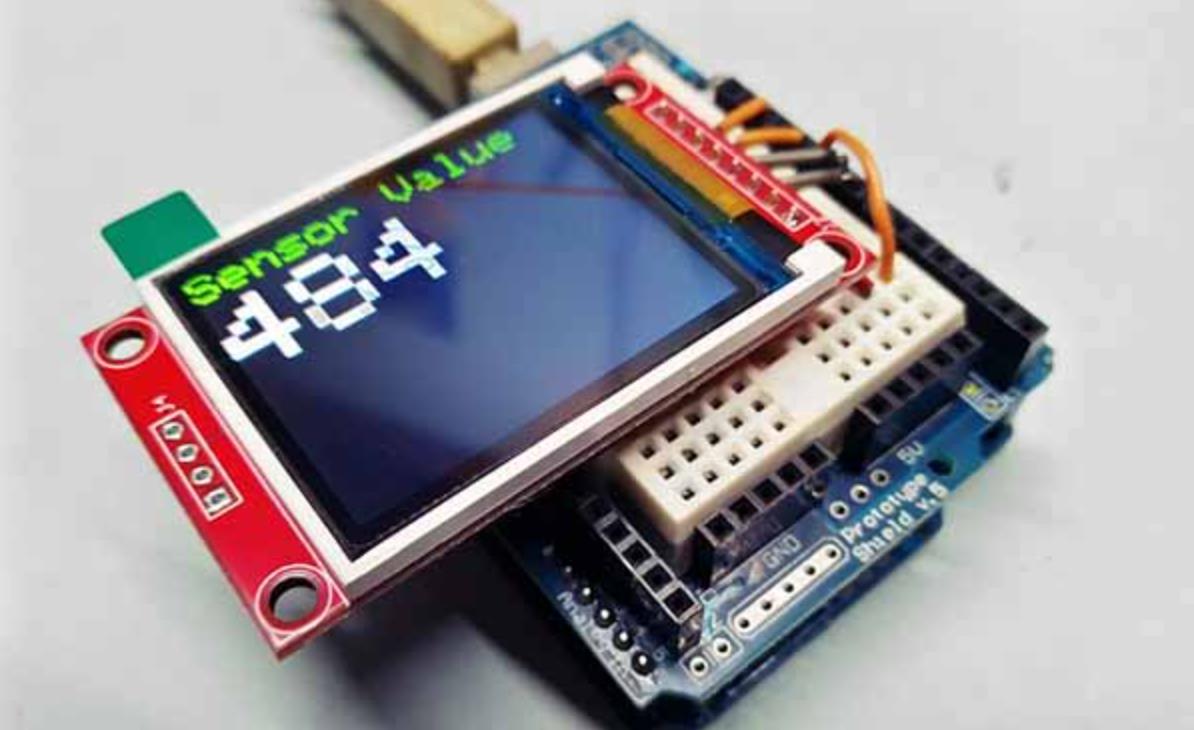

Arduino TFT 是指与 Arduino 开发板兼容的薄膜晶体管（Thin - Film - Transistor）液晶显示屏，以下是其主要特点、应用场景及注意事项的详细介绍：

一、主要特点
1、高分辨率显示：TFT 显示屏通常具有较高的分辨率，能够提供清晰、细腻的图像和文字显示效果。这使得它可以展示复杂的图形界面、丰富的色彩以及详细的信息，满足各种应用对显示质量的要求。
2、快速响应速度：TFT 技术能够实现快速的像素切换，响应速度比传统的液晶显示屏更快。这意味着在显示动态图像或进行交互操作时，不会出现明显的拖影或延迟，提供流畅的视觉体验。
3、宽视角：具有较宽的可视角度，无论从哪个方向观看显示屏，都能获得清晰的图像和一致的色彩表现。这使得在不同角度下观察显示屏时，都能保证信息的准确传达，方便多人同时查看或在不同位置操作设备。
4、丰富的色彩表现：能够呈现出丰富、鲜艳的色彩，具备较高的色彩饱和度和对比度。可以准确地显示各种颜色，使图像和界面更加生动逼真，适用于需要展示彩色图像或进行视觉交互的应用。
5、易于控制：通过 Arduino 开发板可以方便地对 TFT 显示屏进行控制。借助相应的库函数和代码，能够轻松实现图像绘制、文字显示、触摸交互等功能，降低了开发难度，即使对于没有深厚显示技术背景的开发者也较为友好。

二、应用场景
1、人机交互界面：在各种电子设备中，如智能仪器仪表、智能家居控制系统、工业自动化控制面板等，作为人机交互的窗口，用于显示菜单、参数设置界面、实时数据监测以及操作提示等信息，方便用户与设备进行交互。
2、教育领域：可用于制作教育实验设备、电子学习工具等。例如，在教学机器人中作为显示屏，展示机器人的状态信息、任务指令以及互动内容；在电子积木等教育玩具中，显示图形化的编程界面或游戏画面，增加学习的趣味性和互动性。
3、便携式设备：如手持游戏机、电子书阅读器、便携式多媒体播放器等。其高分辨率、宽视角和丰富的色彩表现能够为用户提供良好的视觉享受，同时快速响应速度也适合处理游戏中的动态画面和多媒体内容的播放。
4、物联网应用：在物联网项目中，作为节点设备的显示屏，用于展示传感器采集的数据、设备状态信息以及远程控制界面等。例如，在环境监测系统中，显示温度、湿度、空气质量等数据；在智能农业中，展示农田的灌溉状态、作物生长信息等。

三、需要注意的事项
1、电源管理：TFT 显示屏通常需要稳定的电源供应，并且其功耗相对较高。在与 Arduino 连接时，要确保电源能够满足显示屏的需求，避免因电源不稳定导致显示屏出现闪烁、显示异常或损坏等问题。同时，要合理设计电源电路，考虑节能措施，特别是在电池供电的设备中，以延长设备的续航时间。
2、接口兼容性：不同型号的 Arduino 开发板和 TFT 显示屏可能具有不同的接口类型和通信协议。在选择和使用时，要确保两者之间的接口兼容，并且正确连接引脚。有些 TFT 显示屏可能需要额外的驱动电路或转接板才能与 Arduino 顺利连接，需要仔细阅读产品说明书并进行相应的配置。
3、显示内存限制：虽然 TFT 显示屏能够显示丰富的内容，但 Arduino 的内存资源有限。在绘制复杂图像或显示大量数据时，可能会遇到内存不足的问题。因此，需要合理规划显示内容，优化图像和数据的存储方式，避免因内存耗尽导致程序崩溃或显示异常。
4、驱动程序和库的使用：为了实现 TFT 显示屏的各种功能，需要使用相应的驱动程序和库。不同的显示屏可能需要不同的库，并且这些库可能会不断更新和改进。在使用过程中，要及时关注官方文档和社区资源，获取最新的驱动程序和库，并了解其使用方法和注意事项。同时，要注意库与 Arduino IDE 版本的兼容性，避免出现编译错误或运行时问题。
5、电磁干扰：在一些电磁环境较为复杂的场合，TFT 显示屏可能会受到电磁干扰，导致显示出现噪点、闪烁或颜色异常等问题。此时，需要采取相应的抗干扰措施，如合理布线、使用屏蔽线、添加滤波电容等，以确保显示屏的稳定工作。

Arduino TFT 环境感知艺术装置是一种结合嵌入式系统、传感器技术和视觉艺术的创新设计，通过 TFT 屏幕动态展示环境数据（如温度、湿度、光照、声音等），并与观众互动。这种技术广泛应用于公共艺术、展览空间、教育实验以及智能家居等领域，旨在通过科技与艺术的融合创造沉浸式的体验。以下从主要特点、应用场景和注意事项三个方面进行专业解析。

一、主要特点

1. 实时性与动态更新
   环境数据采集：
   通过各种传感器（如温湿度传感器、光敏电阻、麦克风等）实时获取环境参数，并在 TFT 屏幕上动态更新。
   数据变化可以通过颜色、形状、动画等形式直观地表现出来。
   响应性：
   装置能够根据环境变化或用户交互（如触摸屏、手势识别）实时调整显示内容，增强互动性。
   示例：当环境温度升高时，屏幕上的“火焰”效果逐渐增强；当光线变暗时，屏幕上的图案颜色变深。
2. 多感官融合
   视觉表达：
   利用 TFT 屏幕的高分辨率和丰富的色彩表现力，将环境数据转化为抽象的艺术图案或动态效果。
   示例：通过渐变色表示温度变化，或通过波动线条模拟声音频率。
   其他感官反馈：
   结合声音模块（如蜂鸣器或扬声器）或振动模块，提供多感官的互动体验。
   示例：当检测到噪音超标时，屏幕上显示红色波浪并播放警报音。
3. 低资源占用与高效性
   优化绘图算法：
   在资源受限的嵌入式设备中，通过优化绘图算法和减少不必要的刷新操作，降低内存和 CPU 的开销。
   使用部分刷新技术（仅更新变化区域）而非全屏刷新，提升效率。
   模块化设计：
   环境感知艺术装置通常采用模块化设计，便于扩展新的传感器或功能模块。

二、应用场景

1. 公共艺术与展览
   沉浸式体验：
   在美术馆、博物馆或城市公共空间中，利用环境感知艺术装置吸引观众参与互动。
   示例：一个动态的“天气墙”，通过屏幕显示当前环境的温度、湿度和风速，并随环境变化生成不同的艺术图案。
   环保主题宣传：
   通过艺术形式呼吁公众关注环境问题（如空气污染、噪音污染）。
   示例：一个“空气质量灯箱”，当空气质量恶化时，屏幕上显示灰暗的烟雾效果。
2. 教育与科研
   科学可视化：
   在教学或实验中，通过艺术化的视觉效果展示环境数据，帮助学生理解复杂的科学概念。
   示例：课堂上的“气象站”装置，动态显示温度曲线和气压变化。
   跨学科融合：
   将艺术、科学和技术相结合，激发学生的创造力和动手能力。
   示例：学生设计一个基于光敏电阻的“光影画布”，随着环境光线的变化生成不同的图案。
3. 智能家居与办公空间
   智能装饰：
   在家庭或办公室中，利用环境感知艺术装置作为智能装饰品，提升空间美感。
   示例：一个“智能壁画”，根据室内温度和湿度变化生成动态的自然景观。
   环境监测：
   实时监控室内环境（如空气质量、光照强度），并通过艺术化的方式提示用户采取行动。
   示例：当二氧化碳浓度过高时，屏幕上显示红色警示图案并建议开窗通风。
4. 商业空间与品牌宣传
   互动广告：
   在商场或品牌展厅中，利用环境感知艺术装置吸引顾客注意，并传递品牌信息。
   示例：一个“互动灯光墙”，当顾客靠近时，屏幕上的图案随距离变化而改变。
   个性化体验：
   根据用户的偏好或环境条件，动态调整显示内容，提供个性化的视觉体验。
   示例：咖啡馆中的“氛围屏幕”，根据室内光线和音乐节奏生成动态的背景图案。

三、需要注意的事项

1. 硬件性能与屏幕分辨率
   屏幕选择：
   根据应用场景选择合适的 TFT 屏幕（如高亮度屏、宽温屏或柔性屏），以适应不同的环境条件。
   刷新率控制：
   过高的刷新率可能导致硬件过载，过低则显得卡顿。
   使用 millis() 函数实现非阻塞式帧率控制，确保稳定的动画流畅性。
2. 传感器精度与数据处理
   数据准确性：
   确保传感器精度和采样频率满足实际需求，避免因误差导致艺术效果失真。
   对采集到的数据进行滤波处理（如去噪或平滑算法），提高稳定性。
   数据映射：
   将传感器数据合理映射到视觉效果（如颜色范围、动画速度），确保艺术表达与环境变化一致。
3. 界面设计与用户体验
   视觉吸引力：
   艺术效果应具有视觉冲击力，同时避免过于复杂的设计导致观众困惑。
   使用对比色或动态变化增强视觉吸引力。
   交互设计：
   如果涉及用户交互（如触摸屏或手势识别），需确保响应灵敏且反馈明确。
   示例：当用户挥手时，屏幕上的图案随之流动或变化。
4. 环境适应性与电源管理
   抗干扰能力：
   在户外或工业环境中，需选择符合标准的硬件，确保装置在恶劣条件下正常工作。
   功耗优化：
   对于电池供电设备，需优化屏幕背光和动画频率，延长运行时间。
5. 扩展性与兼容性
   支持更多功能：
   设计时需考虑未来可能的功能扩展需求，例如添加新的传感器或更复杂的艺术效果。
   协议兼容：
   确保与现有通信协议（如 I2C、SPI、Wi-Fi）兼容，便于与其他设备集成。
6. 艺术性与功能性平衡
   创意表达：
   环境感知艺术装置的核心在于艺术性，需注重创意设计，避免过于依赖技术而忽视美学价值。
   实用性：
   装置应兼具功能性，例如在展示艺术效果的同时，还能传递有用的环境信息。

四、总结
Arduino TFT 环境感知艺术装置是一种融合科技与艺术的创新技术，其核心优势在于实时性、互动性和视觉表现力。通过合理的硬件选型、数据处理和界面设计，可以在嵌入式设备上实现丰富多样的艺术效果。在实际应用中，开发者需充分考虑硬件性能、环境适应性、用户体验以及艺术性与功能性的平衡，确保最终效果既美观又实用。这种技术广泛应用于公共艺术、教育实验、智能家居和商业空间等多个领域，为用户提供独特的沉浸式体验。

1、基于TFT显示屏的温度感应艺术装置

#include <Adafruit_GFX.h>
#include <Adafruit_TFTLCD.h>

#define LCD_CS A3
#define LCD_CD A2
#define LCD_WR A1
#define LCD_RD A0
#define LCD_RESET A4

Adafruit_TFTLCD tft(LCD_CS, LCD_CD, LCD_WR, LCD_RD, LCD_RESET);

int tempPin = A0; // 温度传感器连接引脚

void setup() {
  tft.begin();
  tft.setRotation(1);
  tft.fillScreen(0x0000); // 黑色背景
}

void loop() {
  int sensorValue = analogRead(tempPin);
  float voltage = sensorValue * (5.0 / 1023.0);
  float temperatureC = (voltage - 0.5) * 100; // 假设使用LM35温度传感器

  tft.fillRect(0, 0, 320, 30, 0x0000); // 清除上一行显示
  tft.setCursor(10, 10);
  tft.setTextColor(0xFFFF); // 白色文字
  tft.setTextSize(2);
  tft.print("Temp: ");
  tft.print(temperatureC);
  tft.print(" C");
  delay(500);
}

要点解读
硬件连接：使用Adafruit_GFX库和Adafruit_TFTLCD库来控制TFT显示屏，温度传感器连接到Arduino的模拟引脚A0。
温度计算：通过读取模拟引脚的值，根据传感器的特性将其转换为温度值。这里假设使用的是LM35温度传感器，其输出电压与摄氏温度成线性关系，每摄氏度对应10mV的电压变化。
显示更新：在每次循环中，清除上一行的显示内容，然后更新显示当前的温度值。这样可以避免显示内容的重叠和混乱。

2、基于TFT显示屏的光照强度感应艺术装置

#include <TFT_eSPI.h>

TFT_eSPI tft = TFT_eSPI();

int lightSensorPin = 34; // 光照传感器连接引脚（对于ESP32）

void setup() {
  tft.init();
  tft.setRotation(1);
  tft.fillScreen(TFT_BLACK);
}

void loop() {
  int lightLevel = analogRead(lightSensorPin);

  tft.fillRect(0, 0, 320, 30, TFT_BLACK); // 清除上一行显示
  tft.setCursor(10, 10);
  tft.setTextColor(TFT_WHITE);
  tft.setTextSize(2);
  tft.print("Light: ");
  tft.print(lightLevel);

  // 根据光照强度改变背景颜色
  if (lightLevel < 500) {
    tft.fillScreen(TFT_BLUE); // 光照弱，显示蓝色
  } else if (lightLevel < 1000) {
    tft.fillScreen(TFT_GREEN); // 光照适中，显示绿色
  } else {
    tft.fillScreen(TFT_RED); // 光照强，显示红色
  }
  delay(500);
}

要点解读
硬件选择：使用TFT_eSPI库来控制TFT显示屏，它支持多种ESP32和ESP8266开发板，并且具有速度快、功能全的优点。光照传感器连接到ESP32的模拟引脚34。
光照强度判断：通过读取模拟引脚的值来判断光照强度，并根据不同的光照强度范围改变TFT显示屏的背景颜色。这样可以直观地展示当前环境的光照情况。
显示优化：在每次循环中，先清除上一行的显示内容，然后更新显示当前的光照强度值。同时，根据光照强度实时改变背景颜色，增强视觉效果。

3、基于TFT显示屏的湿度感应艺术装置

#include <SPI.h>
#include <MCUFRIEND_kbv.h>

MCUFRIEND_kbv tft;

int humiditySensorPin = A1; // 湿度传感器连接引脚

void setup() {
  tft.begin(0x9486); // 根据具体的显示屏型号修改ID
  tft.setRotation(1);
  tft.fillScreen(0x0000);
}

void loop() {
  int sensorValue = analogRead(humiditySensorPin);
  // 假设湿度传感器输出与湿度的线性关系，进行简单转换
  float humidity = (sensorValue / 1023.0) * 100;

  tft.fillRect(0, 0, 320, 30, 0x0000);
  tft.setCursor(10, 10);
  tft.setTextColor(0xFFFF);
  tft.setTextSize(2);
  tft.print("Humidity: ");
  tft.print(humidity);
  tft.print(" %");

  // 根据湿度值绘制不同的图形
  tft.fillRect(50, 50, humidity * 2, 20, 0x07E0); // 绿色矩形表示湿度
  delay(500);
}

要点解读
硬件兼容性：使用MCUFRIEND_kbv库来控制TFT显示屏，它支持多种不同型号的TFT显示屏。在begin()函数中需要传入显示屏的ID，可以通过读取显示屏的ID来确定。
湿度计算：通过读取模拟引脚的值，并根据传感器的特性将其转换为湿度值。这里假设湿度传感器的输出与湿度成线性关系，进行了简单的转换。
图形显示：除了显示湿度值外，还根据湿度值绘制了一个绿色矩形，矩形的宽度与湿度值成正比。这样可以更直观地展示当前环境的湿度情况。

4、温度感知变色艺术装置

#include <Adafruit_GFX.h>
#include <Adafruit_ST7735.h>
#include <DHT.h>

// 定义TFT引脚
#define TFT_CS     10
#define TFT_RST    9
#define TFT_DC     8
Adafruit_ST7735 tft = Adafruit_ST7735(TFT_CS, TFT_DC, TFT_RST);

// 定义DHT传感器
#define DHTPIN 2
#define DHTTYPE DHT11
DHT dht(DHTPIN, DHTTYPE);

// 温度范围及对应颜色
const float minTemp = 10.0;
const float maxTemp = 30.0;

void setup() {
  Serial.begin(9600);
  tft.initR(INITR_BLACKTAB);
  tft.setRotation(1);
  tft.fillScreen(ST7735_BLACK);
  dht.begin();
}

void loop() {
  float temperature = dht.readTemperature();
  if (isnan(temperature)) {
    Serial.println("Failed to read temperature!");
    return;
  }

  uint16_t color = getColorFromTemperature(temperature);
  tft.fillScreen(color);

  tft.setCursor(10, 10);
  tft.setTextColor(ST7735_WHITE);
  tft.setTextSize(2);
  tft.print("Temperature: ");
  tft.print(temperature);
  tft.println(" C");

  delay(2000);
}

uint16_t getColorFromTemperature(float temp) {
  if (temp < minTemp) {
    return ST7735_BLUE;
  } else if (temp > maxTemp) {
    return ST7735_RED;
  } else {
    float ratio = (temp - minTemp) / (maxTemp - minTemp);
    uint8_t red = ratio * 255;
    uint8_t blue = (1 - ratio) * 255;
    return tft.color565(red, 0, blue);
  }
}

要点解读：
传感器与显示库：使用Adafruit_GFX和Adafruit_ST7735库驱动 TFT 屏幕，DHT库读取温度传感器数据。
温度读取：在loop函数中读取温度值，若读取失败则输出错误信息。
颜色映射：getColorFromTemperature函数根据温度值将温度映射到不同颜色，低温显示蓝色，高温显示红色，中间温度显示渐变颜色。
屏幕更新：根据温度对应的颜色填充屏幕，并显示当前温度值。

5、光线感知动态图形艺术装置

#include <Adafruit_GFX.h>
#include <Adafruit_ST7735.h>

// 定义TFT引脚
#define TFT_CS     10
#define TFT_RST    9
#define TFT_DC     8
Adafruit_ST7735 tft = Adafruit_ST7735(TFT_CS, TFT_DC, TFT_RST);

// 定义光线传感器引脚
#define LIGHT_SENSOR_PIN A0

void setup() {
  Serial.begin(9600);
  tft.initR(INITR_BLACKTAB);
  tft.setRotation(1);
  tft.fillScreen(ST7735_BLACK);
}

void loop() {
  int lightValue = analogRead(LIGHT_SENSOR_PIN);
  drawPattern(lightValue);
  delay(100);
}

void drawPattern(int light) {
  tft.fillScreen(ST7735_BLACK);
  int numCircles = map(light, 0, 1023, 1, 10);
  for (int i = 0; i < numCircles; i++) {
    int x = random(0, tft.width());
    int y = random(0, tft.height());
    int radius = random(5, 20);
    uint16_t color = tft.color565(random(0, 256), random(0, 256), random(0, 256));
    tft.fillCircle(x, y, radius, color);
  }
}

要点解读：
光线传感器：通过analogRead读取光线传感器的值。
图形绘制：drawPattern函数根据光线强度确定要绘制的圆形数量，光线越强，圆形数量越多。
随机元素：圆形的位置、半径和颜色都是随机生成的，增加了艺术装置的动态感。

6、声音感知动画艺术装置

#include <Adafruit_GFX.h>
#include <Adafruit_ST7735.h>

// 定义TFT引脚
#define TFT_CS     10
#define TFT_RST    9
#define TFT_DC     8
Adafruit_ST7735 tft = Adafruit_ST7735(TFT_CS, TFT_DC, TFT_RST);

// 定义声音传感器引脚
#define SOUND_SENSOR_PIN A0

// 动画参数
int barHeight = 0;
int barWidth = 20;
int barX = 10;

void setup() {
  Serial.begin(9600);
  tft.initR(INITR_BLACKTAB);
  tft.setRotation(1);
  tft.fillScreen(ST7735_BLACK);
}

void loop() {
  int soundValue = analogRead(SOUND_SENSOR_PIN);
  updateBar(soundValue);
  drawBar();
  delay(50);
}

void updateBar(int sound) {
  barHeight = map(sound, 0, 1023, 0, tft.height());
}

void drawBar() {
  tft.fillScreen(ST7735_BLACK);
  uint16_t color = tft.color565(255, 0, 0);
  tft.fillRect(barX, tft.height() - barHeight, barWidth, barHeight, color);
}

要点解读：
声音传感器：使用analogRead读取声音传感器的值。
动画更新：updateBar函数根据声音强度更新条形图的高度。
图形绘制：drawBar函数在屏幕上绘制红色条形图，声音越大，条形图越高。

注意，以上案例只是为了拓展思路，仅供参考。它们可能有错误、不适用或者无法编译。您的硬件平台、使用场景和Arduino版本可能影响使用方法的选择。实际编程时，您要根据自己的硬件配置、使用场景和具体需求进行调整，并多次实际测试。您还要正确连接硬件，了解所用传感器和设备的规范和特性。涉及硬件操作的代码，您要在使用前确认引脚和电平等参数的正确性和安全性。
