Arduino是一个开放源码的电子原型平台，它可以让你用简单的硬件和软件来创建各种互动的项目。Arduino的核心是一个微控制器板，它可以通过一系列的引脚来连接各种传感器、执行器、显示器等外部设备。Arduino的编程是基于C/C++语言的，你可以使用Arduino IDE（集成开发环境）来编写、编译和上传代码到Arduino板上。Arduino还有一个丰富的库和社区，你可以利用它们来扩展Arduino的功能和学习Arduino的知识。
Arduino的特点是：
1、开放源码：Arduino的硬件和软件都是开放源码的，你可以自由地修改、复制和分享它们。
2、易用：Arduino的硬件和软件都是为初学者和非专业人士设计的，你可以轻松地上手和使用它们。
3、便宜：Arduino的硬件和软件都是非常经济的，你可以用很低的成本来实现你的想法。
4、多样：Arduino有多种型号和版本，你可以根据你的需要和喜好来选择合适的Arduino板。
5、创新：Arduino可以让你用电子的方式来表达你的创意和想象，你可以用Arduino来制作各种有趣和有用的项目，如机器人、智能家居、艺术装置等。

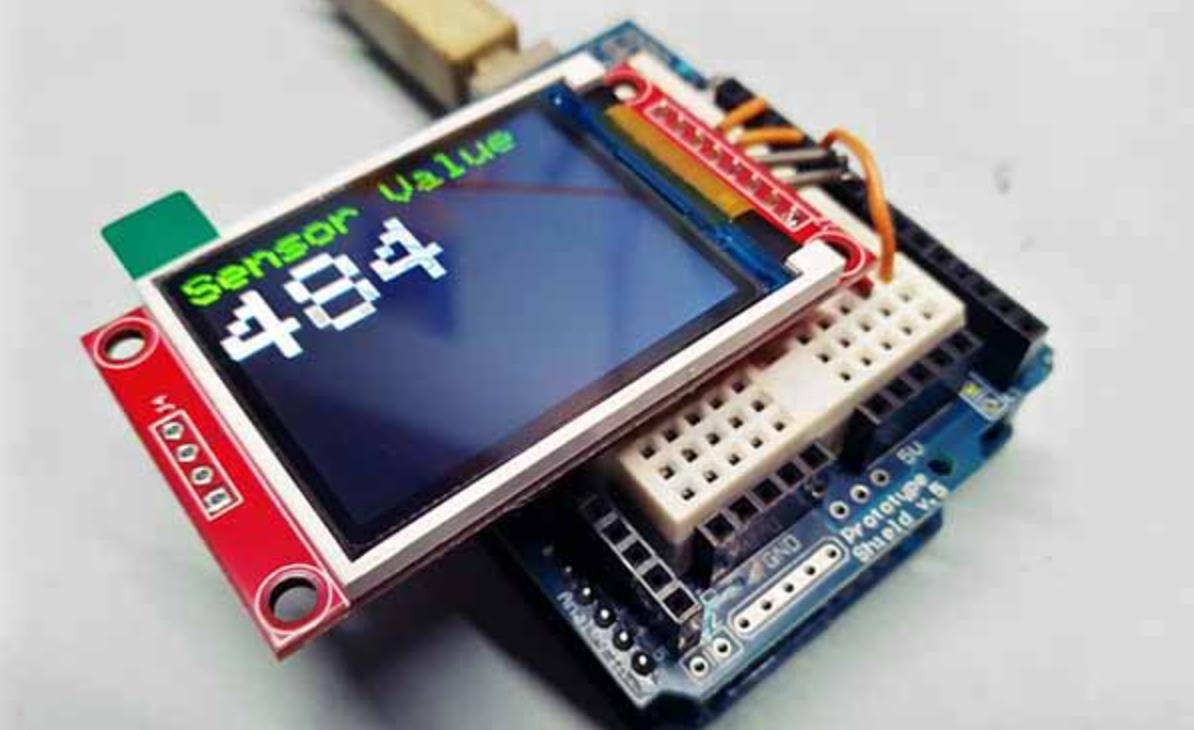

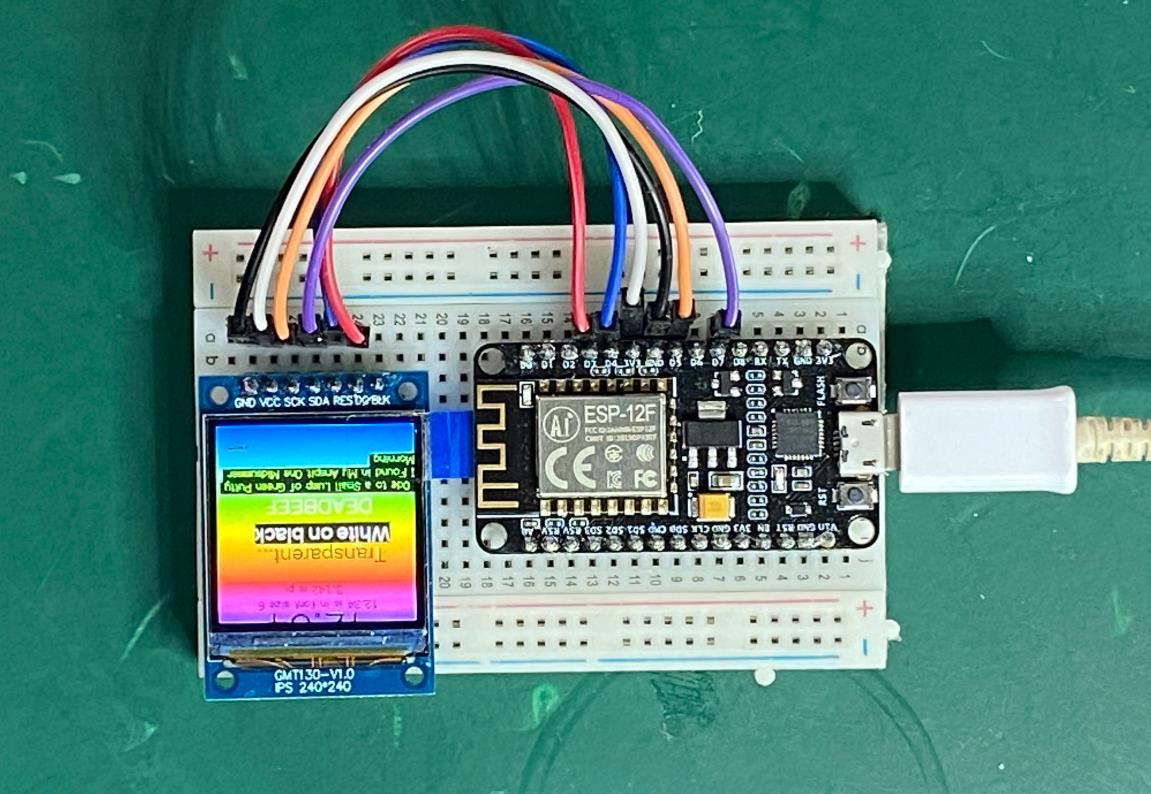

Arduino TFT 是指与 Arduino 开发板兼容的薄膜晶体管（Thin - Film - Transistor）液晶显示屏，以下是其主要特点、应用场景及注意事项的详细介绍：
一、主要特点
1、高分辨率显示：TFT 显示屏通常具有较高的分辨率，能够提供清晰、细腻的图像和文字显示效果。这使得它可以展示复杂的图形界面、丰富的色彩以及详细的信息，满足各种应用对显示质量的要求。
2、快速响应速度：TFT 技术能够实现快速的像素切换，响应速度比传统的液晶显示屏更快。这意味着在显示动态图像或进行交互操作时，不会出现明显的拖影或延迟，提供流畅的视觉体验。
3、宽视角：具有较宽的可视角度，无论从哪个方向观看显示屏，都能获得清晰的图像和一致的色彩表现。这使得在不同角度下观察显示屏时，都能保证信息的准确传达，方便多人同时查看或在不同位置操作设备。
4、丰富的色彩表现：能够呈现出丰富、鲜艳的色彩，具备较高的色彩饱和度和对比度。可以准确地显示各种颜色，使图像和界面更加生动逼真，适用于需要展示彩色图像或进行视觉交互的应用。
5、易于控制：通过 Arduino 开发板可以方便地对 TFT 显示屏进行控制。借助相应的库函数和代码，能够轻松实现图像绘制、文字显示、触摸交互等功能，降低了开发难度，即使对于没有深厚显示技术背景的开发者也较为友好。
二、应用场景
1、人机交互界面：在各种电子设备中，如智能仪器仪表、智能家居控制系统、工业自动化控制面板等，作为人机交互的窗口，用于显示菜单、参数设置界面、实时数据监测以及操作提示等信息，方便用户与设备进行交互。
2、教育领域：可用于制作教育实验设备、电子学习工具等。例如，在教学机器人中作为显示屏，展示机器人的状态信息、任务指令以及互动内容；在电子积木等教育玩具中，显示图形化的编程界面或游戏画面，增加学习的趣味性和互动性。
3、便携式设备：如手持游戏机、电子书阅读器、便携式多媒体播放器等。其高分辨率、宽视角和丰富的色彩表现能够为用户提供良好的视觉享受，同时快速响应速度也适合处理游戏中的动态画面和多媒体内容的播放。
4、物联网应用：在物联网项目中，作为节点设备的显示屏，用于展示传感器采集的数据、设备状态信息以及远程控制界面等。例如，在环境监测系统中，显示温度、湿度、空气质量等数据；在智能农业中，展示农田的灌溉状态、作物生长信息等。
三、需要注意的事项
1、电源管理：TFT 显示屏通常需要稳定的电源供应，并且其功耗相对较高。在与 Arduino 连接时，要确保电源能够满足显示屏的需求，避免因电源不稳定导致显示屏出现闪烁、显示异常或损坏等问题。同时，要合理设计电源电路，考虑节能措施，特别是在电池供电的设备中，以延长设备的续航时间。
2、接口兼容性：不同型号的 Arduino 开发板和 TFT 显示屏可能具有不同的接口类型和通信协议。在选择和使用时，要确保两者之间的接口兼容，并且正确连接引脚。有些 TFT 显示屏可能需要额外的驱动电路或转接板才能与 Arduino 顺利连接，需要仔细阅读产品说明书并进行相应的配置。
3、显示内存限制：虽然 TFT 显示屏能够显示丰富的内容，但 Arduino 的内存资源有限。在绘制复杂图像或显示大量数据时，可能会遇到内存不足的问题。因此，需要合理规划显示内容，优化图像和数据的存储方式，避免因内存耗尽导致程序崩溃或显示异常。
4、驱动程序和库的使用：为了实现 TFT 显示屏的各种功能，需要使用相应的驱动程序和库。不同的显示屏可能需要不同的库，并且这些库可能会不断更新和改进。在使用过程中，要及时关注官方文档和社区资源，获取最新的驱动程序和库，并了解其使用方法和注意事项。同时，要注意库与 Arduino IDE 版本的兼容性，避免出现编译错误或运行时问题。
5、电磁干扰：在一些电磁环境较为复杂的场合，TFT 显示屏可能会受到电磁干扰，导致显示出现噪点、闪烁或颜色异常等问题。此时，需要采取相应的抗干扰措施，如合理布线、使用屏蔽线、添加滤波电容等，以确保显示屏的稳定工作。
Arduino TFT 智能支付终端是一种基于嵌入式系统的创新解决方案，通过结合 TFT 屏幕、传感器和通信模块（如 NFC、Wi-Fi 或蓝牙），实现便捷的支付功能和用户交互体验。这种技术广泛应用于零售、餐饮、交通以及物联网支付场景中，旨在为用户提供高效、直观的支付方式。以下从主要特点、应用场景和注意事项三个方面进行专业解析。
一、主要特点
- 实时性与动态更新
支付状态显示：
通过 TFT 屏幕实时展示支付状态（如“支付成功”、“等待确认”或“支付失败”），确保用户能够及时了解交易结果。
动态更新支付进度条或动画，增强用户体验。
数据可视化：
支持多种数据形式的动态展示，包括交易金额、余额、支付方式（如 NFC、二维码）等。
示例：屏幕上显示支付金额和二维码供用户扫描。 - 多模态交互
触控与手势交互：
支持触摸屏操作，用户可以通过点击屏幕选择支付方式或输入金额。
可扩展手势识别功能，进一步提升交互便捷性。
语音与声音反馈：
内置蜂鸣器或扬声器，提供支付成功的提示音或语音播报（如“支付已完成”）。
示例：当支付失败时，发出警报音并显示错误原因。 - 低资源占用与高效性
优化绘图算法：
在资源受限的嵌入式设备中，通过优化绘图算法和减少不必要的刷新操作，降低内存和 CPU 的开销。
使用部分刷新技术（仅更新变化区域）而非全屏刷新，提升效率。
轻量化设计：
使用简单的几何图形（如矩形、圆形、线条）代替复杂纹理，降低硬件负担。 - 模块化设计与可扩展性
功能模块化：
支付终端通常采用模块化设计，便于根据需求添加新的功能（如支持更多支付方式或集成其他服务）。
可扩展为支持远程管理、数据分析等功能。
代码结构清晰：
使用独立的函数或类封装不同功能模块（如支付逻辑、界面显示、通信协议），便于维护和扩展。
二、应用场景
- 零售与餐饮
自助收银：
在零售店或餐厅中，智能支付终端可以作为自助收银系统的一部分，用户通过扫描二维码或使用 NFC 完成支付。
示例：超市中的自助结账机，屏幕上显示商品清单和支付二维码。
快速点餐：
在快餐店中，智能支付终端集成了点餐和支付功能，用户可以通过触摸屏选择菜品并完成支付。
示例：麦当劳的自助点餐机，支持 NFC 和二维码支付。 - 公共交通
无人售票：
在公交车、地铁或共享单车中，智能支付终端可以作为无人售票系统的核心组件，用户通过 NFC 或二维码完成车票支付。
示例：公交站台的智能支付终端，支持扫码乘车。
停车场收费：
在停车场中，智能支付终端可以自动计算停车费用，并支持多种支付方式。
示例：停车场出口处的支付终端，用户通过扫描二维码完成缴费。 - 物联网支付
智能家居支付：
在智能家居中，智能支付终端可以集成到设备中，用于支付能源费用或订阅服务。
示例：智能电表显示当前用电量和费用，并支持在线支付。
共享经济：
在共享经济场景中，智能支付终端可以用于支付共享单车、共享充电宝等服务费用。
示例：共享充电宝租赁机，支持 NFC 和二维码支付。 - 教育与公益
校园支付：
在学校中，智能支付终端可以用作食堂支付、图书馆借阅费用结算等。
示例：学生通过校园卡或二维码支付餐费。
公益捐款：
在公益活动中，智能支付终端可以作为捐款箱的一部分，用户通过扫描二维码完成捐款。
示例：公益活动中的智能支付终端，显示捐款金额和感谢信息。
三、需要注意的事项
- 硬件性能与屏幕分辨率
屏幕选择：
根据应用场景选择合适的 TFT 屏幕（如高亮度屏、宽温屏或柔性屏），以适应不同的使用环境。
刷新率控制：
过高的刷新率可能导致硬件过载，过低则显得卡顿。
使用 millis() 函数实现非阻塞式帧率控制，确保稳定的动画流畅性。 - 安全性与隐私保护
支付安全：
确保支付过程的安全性，例如使用加密通信协议（如 HTTPS、TLS）保护数据传输。
避免存储敏感信息（如银行卡号）在本地设备中。
防伪措施：
添加防伪机制（如动态二维码、时间戳验证），防止支付二维码被恶意截取或重复使用。 - 界面设计与用户体验
布局清晰：
界面布局应简洁明了，重要信息需突出显示，避免过多复杂元素分散注意力。
示例：将支付金额、支付方式和确认按钮分别放置在屏幕的不同区域。
视觉反馈：
报警信息或错误提示应醒目且易于识别，例如使用红色闪烁、高亮文字或声音提醒。
示例：当支付失败时，屏幕上显示红色警告并发出提示音。 - 代码优化与内存管理
减少资源占用：
在资源有限的 Arduino 中，需注意内存使用，避免因复杂界面导致内存溢出。
使用数组或结构体存储界面数据，并定期清理无效变量。
模块化设计：
将支付逻辑、界面显示和通信功能封装为独立模块，便于维护和扩展。 - 环境适应性与电源管理
抗干扰能力：
在户外或工业环境中，需选择符合标准的硬件，确保装置在恶劣条件下正常工作。
功耗优化：
对于电池供电设备，需优化屏幕背光和动画频率，延长运行时间。 - 扩展性与兼容性
支持更多功能：
设计时需考虑未来可能的功能扩展需求，例如支持更多的支付方式或更复杂的动画效果。
协议兼容：
确保与现有支付协议（如微信支付、支付宝、NFC）兼容，便于与其他设备集成。
四、总结
Arduino TFT 智能支付终端是一种兼具实用性与创新性的技术，其核心优势在于实时性、多模态交互和模块化设计。通过合理的硬件选型、界面设计和代码优化，可以在嵌入式设备上实现高效、直观的支付功能。在实际应用中，开发者需充分考虑硬件性能、安全性、用户体验以及扩展性，确保最终效果既高效又安全可靠。这种技术广泛应用于零售、餐饮、交通和物联网支付等多个领域，为用户提供便捷、高效的支付体验。
1、简单模拟支付流程显示
#include <Adafruit_GFX.h>
#include <Adafruit_ST7735.h>
// 定义TFT引脚
#define TFT_CS 10
#define TFT_RST 9
#define TFT_DC 8
Adafruit_ST7735 tft = Adafruit_ST7735(TFT_CS, TFT_DC, TFT_RST);
// 模拟支付金额
float paymentAmount = 25.0;
// 支付状态
bool paymentCompleted = false;
void setup() {
Serial.begin(9600);
tft.initR(INITR_BLACKTAB);
tft.setRotation(1);
tft.fillScreen(ST7735_BLACK);
}
void loop() {
if (!paymentCompleted) {
displayPaymentPrompt();
// 模拟支付操作
if (Serial.available()) {
char input = Serial.read();
if (input == 'Y') {
processPayment();
}
}
} else {
displayPaymentSuccess();
delay(5000);
resetPayment();
}
delay(100);
}
void displayPaymentPrompt() {
tft.fillScreen(ST7735_BLACK);
tft.setCursor(10, 10);
tft.setTextColor(ST7735_WHITE);
tft.setTextSize(2);
tft.print("Payment Amount: $");
tft.println(paymentAmount);
tft.println("Confirm payment? (Y/N)");
}
void processPayment() {
paymentCompleted = true;
}
void displayPaymentSuccess() {
tft.fillScreen(ST7735_BLACK);
tft.setCursor(10, 10);
tft.setTextColor(ST7735_GREEN);
tft.setTextSize(3);
tft.println("Payment Successful!");
}
void resetPayment() {
paymentCompleted = false;
}
要点解读：
库的使用：使用Adafruit_GFX和Adafruit_ST7735库驱动 TFT 屏幕，用于显示支付相关信息。
模拟支付金额与状态：定义paymentAmount模拟支付金额，paymentCompleted作为支付状态标志。
支付流程模拟：在loop函数中，若未完成支付则显示支付提示，通过串口输入Y模拟确认支付操作，支付完成后显示成功信息，一段时间后重置支付状态。
信息显示：displayPaymentPrompt函数显示支付金额并提示用户确认，displayPaymentSuccess函数显示支付成功信息。
2、结合 RFID 模拟支付
#include <Adafruit_GFX.h>
#include <Adafruit_ST7735.h>
#include <SPI.h>
#include <MFRC522.h>
// 定义TFT引脚
#define TFT_CS 10
#define TFT_RST 9
#define TFT_DC 8
Adafruit_ST7735 tft = Adafruit_ST7735(TFT_CS, TFT_DC, TFT_RST);
// 定义RFID引脚
#define RST_PIN 9
#define SS_PIN 10
MFRC522 mfrc522(SS_PIN, RST_PIN);
// 模拟支付金额
float paymentAmount = 30.0;
// 模拟用户余额
float userBalance = 100.0;
void setup() {
Serial.begin(9600);
SPI.begin();
mfrc522.PCD_Init();
tft.initR(INITR_BLACKTAB);
tft.setRotation(1);
tft.fillScreen(ST7735_BLACK);
}
void loop() {
if (mfrc522.PICC_IsNewCardPresent() && mfrc522.PICC_ReadCardSerial()) {
if (userBalance >= paymentAmount) {
userBalance -= paymentAmount;
displayPaymentSuccess();
} else {
displayInsufficientFunds();
}
mfrc522.PICC_HaltA();
mfrc522.PCD_StopCrypto1();
delay(3000);
displayPaymentPrompt();
} else {
displayPaymentPrompt();
}
delay(100);
}
void displayPaymentPrompt() {
tft.fillScreen(ST7735_BLACK);
tft.setCursor(10, 10);
tft.setTextColor(ST7735_WHITE);
tft.setTextSize(2);
tft.print("Payment Amount: $");
tft.println(paymentAmount);
tft.println("Tap RFID card to pay.");
}
void displayPaymentSuccess() {
tft.fillScreen(ST7735_BLACK);
tft.setCursor(10, 10);
tft.setTextColor(ST7735_GREEN);
tft.setTextSize(3);
tft.println("Payment Successful!");
tft.print("Remaining Balance: $");
tft.println(userBalance);
}
void displayInsufficientFunds() {
tft.fillScreen(ST7735_BLACK);
tft.setCursor(10, 10);
tft.setTextColor(ST7735_RED);
tft.setTextSize(3);
tft.println("Insufficient Funds!");
}
要点解读：
RFID 集成：引入SPI和MFRC522库，通过 RFID 卡模拟支付操作。
余额检查：在检测到 RFID 卡时，检查用户余额是否足够支付，若足够则扣除相应金额并显示支付成功及剩余余额，否则显示资金不足信息。
支付流程：不断检测 RFID 卡，未检测到时显示支付提示，检测到后进行支付处理，处理完成后一段时间恢复显示支付提示。
3、支持多种支付方式选择
#include <Adafruit_GFX.h>
#include <Adafruit_ST7735.h>
#include <SPI.h>
#include <MFRC522.h>
// 定义TFT引脚
#define TFT_CS 10
#define TFT_RST 9
#define TFT_DC 8
Adafruit_ST7735 tft = Adafruit_ST7735(TFT_CS, TFT_DC, TFT_RST);
// 定义RFID引脚
#define RST_PIN 9
#define SS_PIN 10
MFRC522 mfrc522(SS_PIN, RST_PIN);
// 模拟支付金额
float paymentAmount = 40.0;
// 模拟用户余额
float userBalance = 120.0;
// 支付方式选择
int paymentMethod = 0;
void setup() {
Serial.begin(9600);
SPI.begin();
mfrc522.PCD_Init();
tft.initR(INITR_BLACKTAB);
tft.setRotation(1);
tft.fillScreen(ST7735_BLACK);
}
void loop() {
displayPaymentMethods();
if (Serial.available()) {
paymentMethod = Serial.parseInt();
if (paymentMethod == 1) {
// RFID支付
if (mfrc522.PICC_IsNewCardPresent() && mfrc522.PICC_ReadCardSerial()) {
if (userBalance >= paymentAmount) {
userBalance -= paymentAmount;
displayPaymentSuccess();
} else {
displayInsufficientFunds();
}
mfrc522.PICC_HaltA();
mfrc522.PCD_StopCrypto1();
delay(3000);
}
} else if (paymentMethod == 2) {
// 模拟其他支付方式
displayPaymentSuccess();
delay(3000);
}
paymentMethod = 0;
}
delay(100);
}
void displayPaymentMethods() {
tft.fillScreen(ST7735_BLACK);
tft.setCursor(10, 10);
tft.setTextColor(ST7735_WHITE);
tft.setTextSize(2);
tft.print("Payment Amount: $");
tft.println(paymentAmount);
tft.println("Select Payment Method:");
tft.println("1. RFID");
tft.println("2. Other");
}
void displayPaymentSuccess() {
tft.fillScreen(ST7735_BLACK);
tft.setCursor(10, 10);
tft.setTextColor(ST7735_GREEN);
tft.setTextSize(3);
tft.println("Payment Successful!");
if (paymentMethod == 1) {
tft.print("Remaining Balance: $");
tft.println(userBalance);
}
}
void displayInsufficientFunds() {
tft.fillScreen(ST7735_BLACK);
tft.setCursor(10, 10);
tft.setTextColor(ST7735_RED);
tft.setTextSize(3);
tft.println("Insufficient Funds!");
}
要点解读：
多种支付方式：提供 RFID 和其他支付方式供用户选择，用户通过串口输入数字选择支付方式。
支付逻辑处理：根据用户选择的支付方式进行相应的支付处理，RFID 支付需检查余额，其他支付方式简单模拟支付成功。
界面交互：显示支付金额和支付方式选项，支付完成或失败后显示相应信息，一段时间后恢复显示支付方式选择界面。
4、支付金额显示与输入
#include <TFT_eSPI.h>
TFT_eSPI tft = TFT_eSPI();
float amount = 0.0; // 支付金额
void setup() {
tft.init();
tft.setRotation(1);
tft.fillScreen(TFT_BLACK);
tft.setTextColor(TFT_WHITE, TFT_BLACK);
tft.setTextSize(2);
tft.setCursor(10, 10);
tft.println("Smart Payment Terminal");
}
void loop() {
displayAmount();
simulateAmountInput(); // 模拟金额输入
delay(500);
}
void displayAmount() {
tft.fillRect(10, 50, 300, 30, TFT_BLACK); // 清除金额显示区域
tft.setCursor(10, 50);
tft.print("Amount: $");
tft.print(amount, 2);
}
void simulateAmountInput() {
// 模拟金额输入：每次循环增加0.1元
amount += 0.1;
if (amount > 100.0) amount = 0.0; // 模拟金额上限
}
要点解读
功能描述：显示支付金额，并模拟金额输入过程。
TFT显示：
使用fillRect()清除显示区域，避免文字重叠。
使用setCursor()定位显示位置。
金额输入模拟：通过变量amount模拟金额变化，实际应用中可替换为按键输入或传感器数据。
界面布局：标题和金额显示区域分开，便于用户识别。
5、支付方式选择
#include <TFT_eSPI.h>
TFT_eSPI tft = TFT_eSPI();
int selectedOption = 0; // 0: Credit Card, 1: QR Code, 2: Cash
String paymentOptions[] = {"Credit Card", "QR Code", "Cash"};
void setup() {
tft.init();
tft.setRotation(1);
tft.fillScreen(TFT_BLACK);
tft.setTextColor(TFT_WHITE, TFT_BLACK);
tft.setTextSize(2);
tft.setCursor(10, 10);
tft.println("Select Payment Method:");
}
void loop() {
displayPaymentOptions();
simulateOptionSelection(); // 模拟选项切换
delay(500);
}
void displayPaymentOptions() {
for (int i = 0; i < 3; i++) {
tft.setCursor(10, 50 + i * 30);
if (i == selectedOption) {
tft.setTextColor(TFT_BLUE, TFT_BLACK); // 高亮显示选中项
} else {
tft.setTextColor(TFT_WHITE, TFT_BLACK);
}
tft.print(paymentOptions[i]);
}
}
void simulateOptionSelection() {
// 模拟选项切换
selectedOption = (selectedOption + 1) % 3;
}
要点解读
功能描述：显示支付方式选项，并模拟用户选择过程。
TFT显示：
使用循环显示多个选项，并根据selectedOption变量高亮显示当前选中项。
使用setTextColor()切换文字颜色，增强视觉效果。
选项切换模拟：通过变量selectedOption循环切换选项，实际应用中可替换为按键或触摸屏输入。
界面布局：选项垂直排列，便于用户阅读和选择。
6、支付结果反馈
#include <TFT_eSPI.h>
TFT_eSPI tft = TFT_eSPI();
bool paymentSuccess = false; // 支付结果标志
void setup() {
tft.init();
tft.setRotation(1);
tft.fillScreen(TFT_BLACK);
tft.setTextColor(TFT_WHITE, TFT_BLACK);
tft.setTextSize(2);
}
void loop() {
displayPaymentResult();
simulatePaymentProcess(); // 模拟支付过程
delay(2000);
}
void displayPaymentResult() {
tft.fillScreen(TFT_BLACK); // 清除屏幕
tft.setCursor(10, 100);
if (paymentSuccess) {
tft.setTextColor(TFT_GREEN, TFT_BLACK);
tft.println("Payment Successful!");
} else {
tft.setTextColor(TFT_RED, TFT_BLACK);
tft.println("Payment Failed!");
}
}
void simulatePaymentProcess() {
// 模拟支付过程：随机成功或失败
paymentSuccess = (random(0, 2) == 0);
}
要点解读
功能描述：显示支付结果，并模拟支付成功或失败的情况。
TFT显示：
使用fillScreen()清除屏幕，确保结果显示清晰。
使用setTextColor()根据支付结果切换文字颜色（绿色表示成功，红色表示失败）。
支付过程模拟：通过random()函数随机生成支付结果，实际应用中应替换为实际的支付处理逻辑。
界面布局：结果信息居中显示，便于用户快速获取。
注意，以上案例只是为了拓展思路，仅供参考。它们可能有错误、不适用或者无法编译。您的硬件平台、使用场景和Arduino版本可能影响使用方法的选择。实际编程时，您要根据自己的硬件配置、使用场景和具体需求进行调整，并多次实际测试。您还要正确连接硬件，了解所用传感器和设备的规范和特性。涉及硬件操作的代码，您要在使用前确认引脚和电平等参数的正确性和安全性。
扫一扫
550
被折叠的 条评论
为什么被折叠?
到【灌水乐园】发言
