Arduino是一个开放源码的电子原型平台，它可以让你用简单的硬件和软件来创建各种互动的项目。Arduino的核心是一个微控制器板，它可以通过一系列的引脚来连接各种传感器、执行器、显示器等外部设备。Arduino的编程是基于C/C++语言的，你可以使用Arduino IDE（集成开发环境）来编写、编译和上传代码到Arduino板上。Arduino还有一个丰富的库和社区，你可以利用它们来扩展Arduino的功能和学习Arduino的知识。

Arduino的特点是：
1、开放源码：Arduino的硬件和软件都是开放源码的，你可以自由地修改、复制和分享它们。
2、易用：Arduino的硬件和软件都是为初学者和非专业人士设计的，你可以轻松地上手和使用它们。
3、便宜：Arduino的硬件和软件都是非常经济的，你可以用很低的成本来实现你的想法。
4、多样：Arduino有多种型号和版本，你可以根据你的需要和喜好来选择合适的Arduino板。
5、创新：Arduino可以让你用电子的方式来表达你的创意和想象，你可以用Arduino来制作各种有趣和有用的项目，如机器人、智能家居、艺术装置等。

在这里插入图片描述

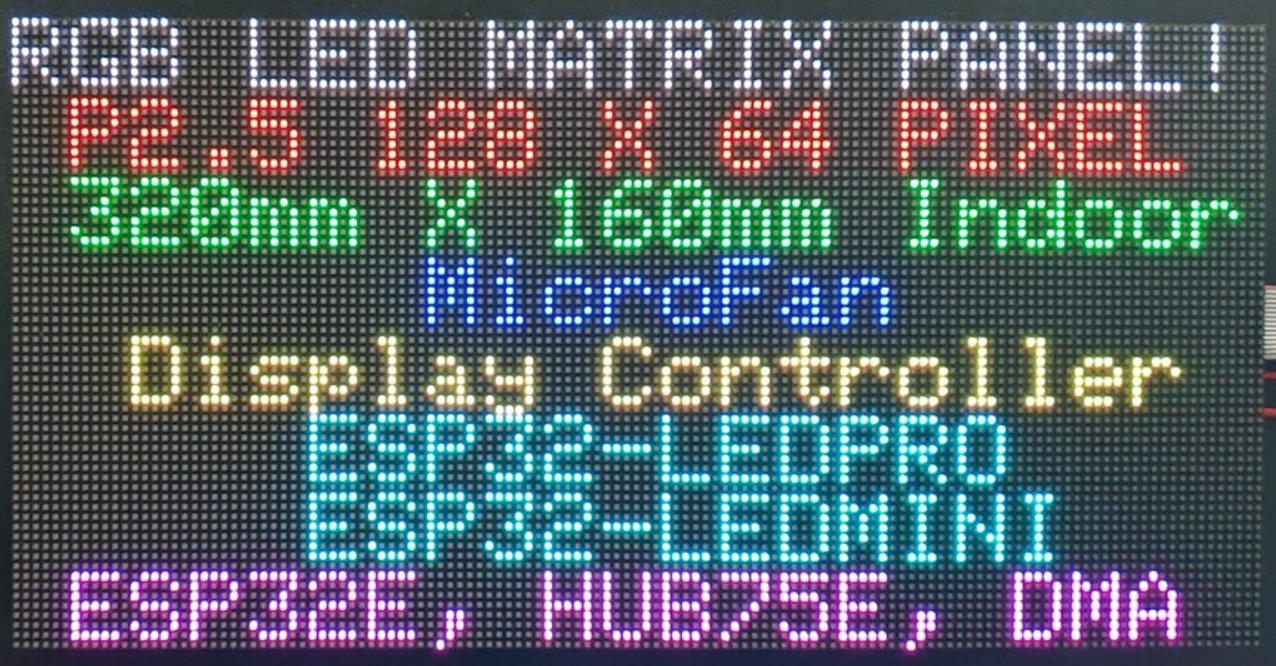

HUB75 是一种常用于驱动LED点阵屏（如RGB LED面板）的接口协议。结合Arduino平台，可以实现对LED屏幕的控制和内容显示。以下是关于Arduino HUB75的详细解析，包括其主要特点、应用场景以及需要注意的事项。

一、主要特点
高分辨率显示
HUB75接口支持控制高密度的LED点阵屏，能够实现精细的画面显示。
常见的HUB75 LED屏幕分辨率包括64x32、128x64等，适合展示文字、图形和简单动画。
RGB全彩显示
HUB75接口支持RGB三色LED，能够生成16位或更高颜色深度的图像，提供丰富的色彩表现力。
可以通过PWM（脉宽调制）技术实现亮度调节和灰度控制。
多屏拼接能力
多块HUB75 LED屏幕可以通过级联方式连接，形成更大的显示区域。
这种特性非常适合需要大尺寸显示的应用场景。
实时刷新与动态更新
HUB75屏幕支持实时刷新内容，能够动态显示文本、图形或动画。
刷新率通常较高（如>60Hz），确保显示内容流畅无闪烁。
硬件接口简单
HUB75接口使用行选信号（Row Select）、列数据信号（Column Data）和时钟信号（Clock）等基本信号线，硬件连接较为直观。
配合专门的驱动库（如PxMatrix或FastLED），可以快速实现屏幕控制。
低成本与易用性
HUB75 LED屏幕价格相对低廉，适合预算有限的项目。
结合Arduino开发板，硬件搭建和编程门槛较低，适合初学者和专业开发者。

二、应用场景
信息显示系统
在商场、车站、机场等公共场所，HUB75 LED屏幕可用于显示公告、时间表、天气信息等。
动态滚动文字和图形内容能够吸引用户注意力。
广告与宣传
HUB75屏幕广泛应用于户外广告牌、店铺招牌等场景，用于展示产品信息、促销活动或品牌宣传。
支持动画效果，增强了视觉冲击力。
教育与培训
在教室或实验室中，HUB75屏幕可以用作教学辅助工具，展示课程内容、实验步骤或动态演示。
学生也可以通过动手实践学习嵌入式开发知识。
娱乐与游戏
在游戏开发中，HUB75屏幕可以用来制作简单的像素风格游戏界面。
也可用于派对装饰、灯光秀等娱乐场景。
工业监控与仪表盘
在工业环境中，HUB75屏幕可用于显示设备运行状态、生产数据或报警信息。
动态更新功能使其适合实时监控应用。
智能家居与人机交互
在智能家居系统中，HUB75屏幕可以用作控制面板，显示环境参数（如温度、湿度）或设备状态。
用户可以通过触摸屏或其他输入设备与屏幕进行交互。

三、需要注意的事项
电源管理
HUB75 LED屏幕功耗较高，尤其是在全亮状态下，可能需要独立的电源供电。
确保电源容量足够，并注意散热问题，避免因过载导致设备损坏。
信号完整性
HUB75接口的信号线较多（如A/B/C/D/E行选信号、R/G/B数据信号等），布线时需注意信号完整性。
长距离传输可能导致信号衰减，建议使用屏蔽线或增加信号放大器。
刷新率与帧率优化
如果刷新率过低，可能导致屏幕闪烁或画面撕裂。需根据屏幕规格合理设置刷新率。
在动态显示内容时，注意优化代码逻辑，减少不必要的计算开销。
颜色校准与亮度调节
不同批次的LED屏幕可能存在颜色偏差，需进行颜色校准以保证一致性。
亮度调节需考虑环境光线条件，避免过亮或过暗影响观看体验。
库的选择与兼容性
使用专用的HUB75驱动库（如PxMatrix或RGBmatrixPanel）可以简化开发流程。
确保所选库与目标屏幕和Arduino板兼容，并根据需要调整配置参数。
屏幕分辨率与内存占用
高分辨率屏幕需要更多的内存来存储显示缓冲区，可能超出某些Arduino板（如Uno）的内存限制。
对于资源有限的开发板，可以选择降低分辨率或使用外部存储（如SPI RAM）。
散热与防护
长时间运行可能导致LED屏幕发热，需确保良好的散热条件。
在户外使用时，需注意防水、防尘等防护措施，延长屏幕寿命。

四、实现步骤
实现基于Arduino的HUB75屏幕控制的基本步骤如下：
硬件连接
将HUB75屏幕的数据引脚（如R1、G1、B1、CLK、LAT、OE等）连接到Arduino板的对应引脚。
确保电源连接正确，并为屏幕提供足够的电流。
安装驱动库
下载并安装适合的HUB75驱动库（如PxMatrix或RGBmatrixPanel），并根据文档完成配置。
初始化屏幕
在代码中初始化屏幕参数（如分辨率、刷新率、颜色深度等）。
绘制内容
使用库提供的函数绘制文字、图形或动画，并将其显示在屏幕上。
优化性能
根据实际需求优化刷新率、帧率和内存使用，确保显示内容流畅且稳定。

五、总结
Arduino HUB75是一种灵活且高效的LED屏幕控制方案，适用于多种应用场景，从信息显示到广告宣传再到工业监控。通过合理的设计和优化，可以充分发挥其潜力，满足不同需求。然而，在实际使用中需要注意电源管理、信号完整性、刷新率优化等问题，以确保最终效果符合预期。

在这里插入图片描述

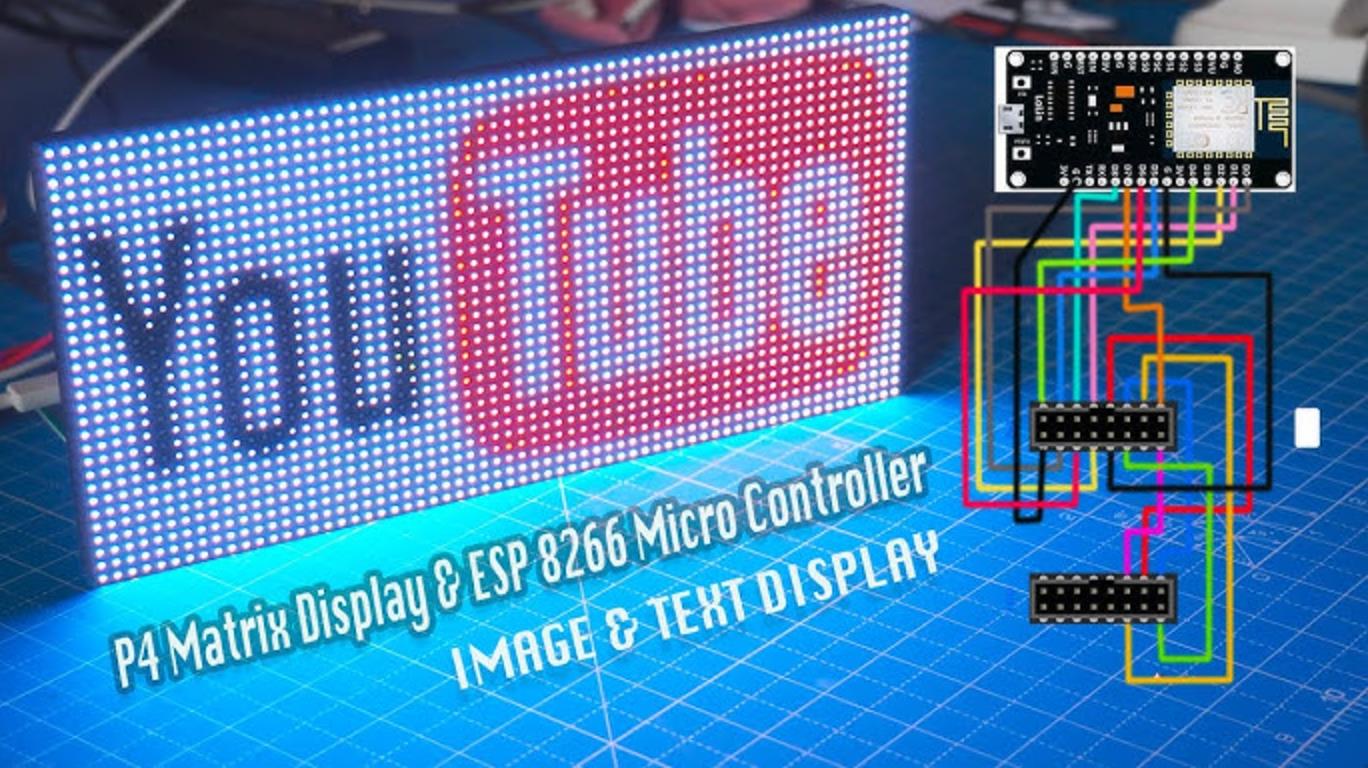

Arduino HUB75之动态像素艺术

一、主要特点
像素级控制
HUB75屏幕支持逐像素控制，能够精确地定义每个像素的颜色和亮度。这种特性非常适合实现像素艺术（Pixel Art）的动态效果。
动态像素艺术可以通过逐帧更新像素状态，生成动画或交互式视觉效果。
高分辨率与色彩表现力
HUB75接口支持高分辨率LED屏幕，能够以细腻的方式呈现像素艺术。
RGB全彩显示能力使得像素艺术可以使用丰富的颜色组合，提升视觉吸引力。
实时性与交互性
借助Arduino平台，动态像素艺术可以实现实时更新和交互功能。例如，根据传感器输入（如声音、光线或手势）动态调整像素内容。
高刷新率（通常>60Hz）确保动态效果流畅无闪烁。
模块化扩展性
HUB75屏幕可以通过级联方式连接多个模块，形成更大的显示区域，适合展示大规模的动态像素艺术作品。
支持复杂的动画序列和多层次的视觉效果。
开发灵活性
使用现成的驱动库（如PxMatrix），开发者可以快速实现动态像素艺术的绘制和动画逻辑。
代码结构清晰，便于初学者学习和专业开发者优化。

二、应用场景
互动艺术装置
在美术馆、科技馆或展览中，动态像素艺术可以用作交互式展品的一部分，吸引观众参与。
例如，观众的声音或动作可以触发不同的像素艺术效果，增加趣味性和沉浸感。
广告与品牌宣传
商场、展会或店铺中，动态像素艺术可以用作广告背景或品牌标志展示。
动态像素艺术的独特风格能够增强视觉冲击力，提高广告传播效果。
游戏与娱乐
动态像素艺术可以用于制作复古风格的游戏画面或娱乐场景。
例如，基于HUB75屏幕的像素艺术可以用来重现经典8位游戏的画面。
教育与培训
在教室或实验室中，动态像素艺术可以用作教学辅助工具，演示图形学基础或嵌入式开发技术。
学生也可以通过动手实践学习编程和艺术设计的基本原理。
智能家居控制面板
在智能家居系统中，动态像素艺术可以用作控制面板的背景或状态指示器。
例如，环境参数（如温度、湿度）可以通过像素艺术的形式直观展示。
灯光秀与派对装饰
在节日庆典、夜店派对或婚礼现场，动态像素艺术可以生成炫目的灯光效果，营造热烈的氛围。

三、需要注意的事项
刷新率与帧率
确保屏幕刷新率足够高（如>60Hz），以避免动态像素艺术在播放过程中出现撕裂或闪烁。
控制帧生成逻辑，避免因过多计算导致性能瓶颈。
分辨率与细节
根据屏幕分辨率合理设计像素艺术的内容，确保细节清晰且不模糊。
如果屏幕分辨率较低，可能需要简化像素艺术的设计，以减少锯齿效应。
颜色与亮度管理
动态像素艺术的颜色应根据应用场景选择，避免过于刺眼或难以辨认。
调整屏幕亮度以适应环境光线条件，特别是在户外使用时需注意过亮或过暗的问题。
内存与性能优化
动态像素艺术的生成需要实时计算像素状态，可能会占用较多CPU资源。
对于资源有限的Arduino板（如Uno），需优化内存使用，例如仅存储当前帧的数据。
多屏幕拼接一致性
在多屏拼接场景中，需确保各屏幕之间的动态像素艺术同步性和显示内容一致性。
可以通过校准工具或软件调整屏幕参数。
电源管理
HUB75 LED屏幕功耗较高，尤其是在全亮状态下，可能需要独立的电源供电。
确保电源容量足够，并注意散热问题，避免因过载导致设备损坏。
防护与耐用性
在户外使用时，需注意防水、防尘等防护措施，延长屏幕寿命。
定期检查硬件状态，及时更换老化或损坏的组件。

在这里插入图片描述

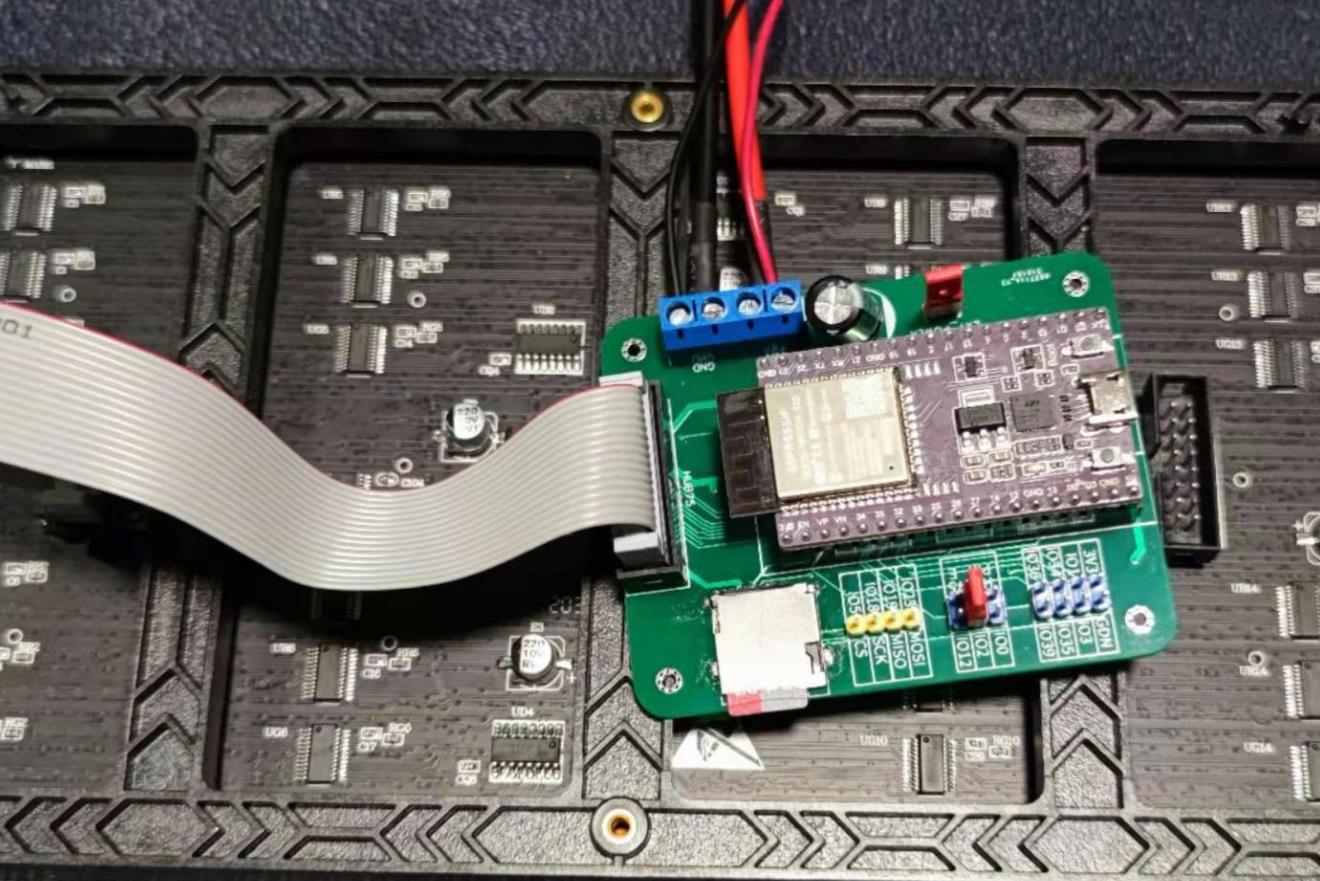

1、像素闪烁动画

#include <RGBmatrixPanel.h>

// 定义HUB75引脚
#define CLK  8
#define OE   9
#define LAT 10
#define A   A0
#define B   A1
#define C   A2

// 创建RGBmatrixPanel对象
RGBmatrixPanel matrix(A, B, C, CLK, LAT, OE, false);

// 闪烁间隔时间（毫秒）
const int blinkInterval = 500;
// 上一次闪烁的时间
unsigned long previousMillis = 0;
// 闪烁状态
bool blinkState = false;

void setup() {
  // 初始化矩阵面板
  matrix.begin();
}

void loop() {
  // 获取当前时间
  unsigned long currentMillis = millis();

  // 检查是否到了闪烁时间
  if (currentMillis - previousMillis >= blinkInterval) {
    // 记录上一次闪烁的时间
    previousMillis = currentMillis;
    // 切换闪烁状态
    blinkState = !blinkState;

    // 清屏
    matrix.fillScreen(0);

    if (blinkState) {
      // 点亮特定像素
      matrix.drawPixel(5, 5, matrix.Color333(7, 0, 0));
      matrix.drawPixel(10, 10, matrix.Color333(0, 7, 0));
    }

    // 更新显示
    matrix.swapBuffers(false);
  }
}

要点解读：
时间控制：利用millis()函数记录时间，通过比较当前时间和上一次闪烁时间的差值，判断是否到达闪烁间隔时间，以此实现稳定的闪烁效果，避免使用delay()函数阻塞程序。
闪烁状态切换：使用blinkState布尔变量来切换闪烁状态，每次到达闪烁时间时改变该变量的值，从而决定是否点亮特定像素。
像素操作：使用drawPixel()函数在指定位置绘制像素，Color333()函数用于设置像素颜色。

2、像素移动动画

#include <RGBmatrixPanel.h>

// 定义HUB75引脚
#define CLK  8
#define OE   9
#define LAT 10
#define A   A0
#define B   A1
#define C   A2

// 创建RGBmatrixPanel对象
RGBmatrixPanel matrix(A, B, C, CLK, LAT, OE, false);

// 像素初始位置
int pixelX = 0;
int pixelY = 0;
// 移动方向
int directionX = 1;
int directionY = 0;

void setup() {
  // 初始化矩阵面板
  matrix.begin();
}

void loop() {
  // 清屏
  matrix.fillScreen(0);

  // 绘制像素
  matrix.drawPixel(pixelX, pixelY, matrix.Color333(0, 0, 7));

  // 更新显示
  matrix.swapBuffers(false);

  // 移动像素
  pixelX += directionX;
  pixelY += directionY;

  // 边界检测
  if (pixelX >= matrix.width() - 1 || pixelX < 0) {
    directionX = -directionX;
  }
  if (pixelY >= matrix.height() - 1 || pixelY < 0) {
    directionY = -directionY;
  }

  // 延迟控制移动速度
  delay(100);
}

要点解读：
像素移动逻辑：通过改变pixelX和pixelY的值来移动像素位置，directionX和directionY控制移动方向。
边界检测：当像素到达点阵屏边界时，改变移动方向，使像素在屏幕内循环移动。
速度控制：使用delay()函数控制像素移动速度，延迟时间越长，移动越慢。

3、像素渐变动画

#include <RGBmatrixPanel.h>

// 定义HUB75引脚
#define CLK  8
#define OE   9
#define LAT 10
#define A   A0
#define B   A1
#define C   A2

// 创建RGBmatrixPanel对象
RGBmatrixPanel matrix(A, B, C, CLK, LAT, OE, false);

// 渐变步长
const int step = 1;
// 当前颜色值
int red = 0;
int green = 0;
int blue = 0;
// 颜色变化方向
int redDirection = 1;
int greenDirection = 1;
int blueDirection = 1;

void setup() {
  // 初始化矩阵面板
  matrix.begin();
}

void loop() {
  // 清屏
  matrix.fillScreen(0);

  // 绘制渐变像素
  for (int x = 0; x < matrix.width(); x++) {
    for (int y = 0; y < matrix.height(); y++) {
      matrix.drawPixel(x, y, matrix.Color333(red, green, blue));
    }
  }

  // 更新显示
  matrix.swapBuffers(false);

  // 颜色渐变
  red += redDirection * step;
  green += greenDirection * step;
  blue += blueDirection * step;

  // 边界检测
  if (red >= 7 || red <= 0) {
    redDirection = -redDirection;
  }
  if (green >= 7 || green <= 0) {
    greenDirection = -greenDirection;
  }
  if (blue >= 7 || blue <= 0) {
    blueDirection = -blueDirection;
  }

  // 延迟控制渐变速度
  delay(50);
}

要点解读：
颜色渐变逻辑：通过改变red、green和blue的值来实现颜色渐变，redDirection、greenDirection和blueDirection控制颜色变化方向。
像素填充：使用双重循环遍历点阵屏的每个像素位置，将其设置为当前渐变颜色。
边界检测：当颜色值达到最大值（7）或最小值（0）时，改变颜色变化方向，实现循环渐变。
速度控制：使用delay()函数控制颜色渐变速度。

在这里插入图片描述
4、全彩RGB点阵屏动态渐变光效
功能描述
通过RGB混合算法实现全屏色彩渐变，支持PWM调光模拟256级灰度，适用于艺术灯光装置。

#include <RGBmatrixPanel.h>
#define CLK 8
#define OE 9
#define LAT 10
#define A A0
#define B A1
#define C A2
RGBmatrixPanel matrix(A, B, C, CLK, LAT, OE, false);

void setup() {
  matrix.begin();
}

void loop() {
  for (int r = 0; r < 8; r++) {
    for (int g = 0; g < 8; g++) {
      for (int b = 0; b < 8; b++) {
        matrix.fillScreen(matrix.Color333(r, g, b)); // 3位RGB（0-7）
        delay(50);
      }
    }
  }
}

要点解读
RGB混合算法：通过嵌套循环遍历红、绿、蓝三通道的0-7级强度，生成512种基础色。
PWM调光：Color333函数支持3位颜色深度，实际可通过扩展库实现8位（256级）调光。
硬件适配：HUB75接口需匹配32×32或64×64屏幕，CLK、LAT、OE引脚需严格对应。

5、汉字描点动态显示（以“光”字为例）
功能描述
通过16×16点阵数据实现汉字描点显示，支持垂直滚动动画，适用于信息公告屏。

#include <RGBmatrixPanel.h>
#include <avr/pgmspace.h> // 存储常量数据于Flash

#define CLK 8
#define OE 9
#define LAT 10
#define A A0
#define B A1
RGBmatrixPanel matrix(A, B, 0, CLK, LAT, OE, false); // 仅需2位行选（16行）

// 汉字“光”的16×16点阵数据（简化版）
const uint8_t hanzi_guang[] PROGMEM = {
  0x00, 0x1F, 0x00, 0x00, 0x10, 0x04, 0x10, 0x04, 0x10, 0x04, 0x1F, 0xFC, 0x10, 0x04, 0x10, 0x04,
  0x10, 0x04, 0x1F, 0xFC, 0x10, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00
};

void setup() {
  matrix.begin();
}

void loop() {
  for (int y = 0; y < 16; y++) { // 垂直滚动
    matrix.fillScreen(0); // 清屏
    for (int x = 0; x < 16; x++) {
      uint8_t byte = pgm_read_byte(&hanzi_guang[y * 2 + x / 8]);
      if (byte & (0x80 >> (x % 8))) {
        matrix.drawPixel(x, y, matrix.Color333(7, 7, 0)); // 黄色像素
      }
    }
    delay(200);
  }
}

要点解读
点阵数据存储：使用PROGMEM将数据存储于Flash，节省RAM资源。
动态滚动：通过外层循环逐行偏移显示，模拟垂直滚动效果。
硬件优化：仅需A、B两位行选（支持16行），降低引脚占用。

6、动态像素追逐光效（支持64×64屏幕）
功能描述
实现32×32屏幕上的像素点随机移动与颜色渐变，模拟“流星”效果，适用于艺术互动装置。

#include <RGBmatrixPanel.h>
#define CLK 8
#define OE 9
#define LAT 10
#define A A0
#define B A1
#define C A2
#define D A3
RGBmatrixPanel matrix(A, B, C, D, CLK, LAT, OE, false); // 4位行选（32行）

struct Pixel {
  int x, y;
  uint8_t r, g, b;
};

Pixel pixels[5]; // 5个动态像素

void setup() {
  matrix.begin();
  randomSeed(analogRead(0));
  for (int i = 0; i < 5; i++) {
    pixels[i] = {random(32), random(32), random(8), random(8), random(8)};
  }
}

void loop() {
  matrix.fillScreen(0); // 清屏
  for (int i = 0; i < 5; i++) {
    // 更新像素位置
    pixels[i].x = (pixels[i].x + 1) % 32;
    if (pixels[i].x == 0) pixels[i].y = (pixels[i].y + 1) % 32;

    // 颜色渐变（红→黄→绿）
    if (pixels[i].r > 0) pixels[i].r--;
    else if (pixels[i].g < 7) pixels[i].g++;
    else if (pixels[i].b < 7) pixels[i].b++;

    matrix.drawPixel(pixels[i].x, pixels[i].y,
                     matrix.Color333(pixels[i].r, pixels[i].g, pixels[i].b));
  }
  delay(50);
}

要点解读
结构体封装：使用Pixel结构体管理像素坐标与颜色，提升代码可读性。
动态更新：通过random函数生成初始位置，逐帧更新坐标实现运动效果。
硬件扩展：使用A、B、C、D四位行选（支持32行），兼容64×64屏幕的1/32扫描模式。

注意，以上案例只是为了拓展思路，仅供参考。它们可能有错误、不适用或者无法编译。您的硬件平台、使用场景和Arduino版本可能影响使用方法的选择。实际编程时，您要根据自己的硬件配置、使用场景和具体需求进行调整，并多次实际测试。您还要正确连接硬件，了解所用传感器和设备的规范和特性。涉及硬件操作的代码，您要在使用前确认引脚和电平等参数的正确性和安全性。
