37款传感器与模块的提法，在网络上广泛流传，其实Arduino能够兼容的传感器模块肯定是不止37种的。鉴于本人手头积累了一些传感器和执行器模块，依照实践出真知（一定要动手做）的理念，以学习和交流为目的，这里准备逐一动手试试多做实验，不管成功与否，都会记录下来——小小的进步或是搞不掂的问题，希望能够抛砖引玉。

【Arduino】189种传感器模块系列实验（资料代码+仿真编程+图形编程）
实验二百五十二：ESP32-S3-RGB-LED矩阵 WiFi蓝牙陀螺仪姿态传感器QMI8658C开发板

在这里插入图片描述

【Arduino】168种传感器模块系列实验（资料代码+仿真编程+图形编程）
实验二百五十二：ESP32-S3 RGB-LED矩阵开发板 Matrix陀螺仪QMI8658C模块

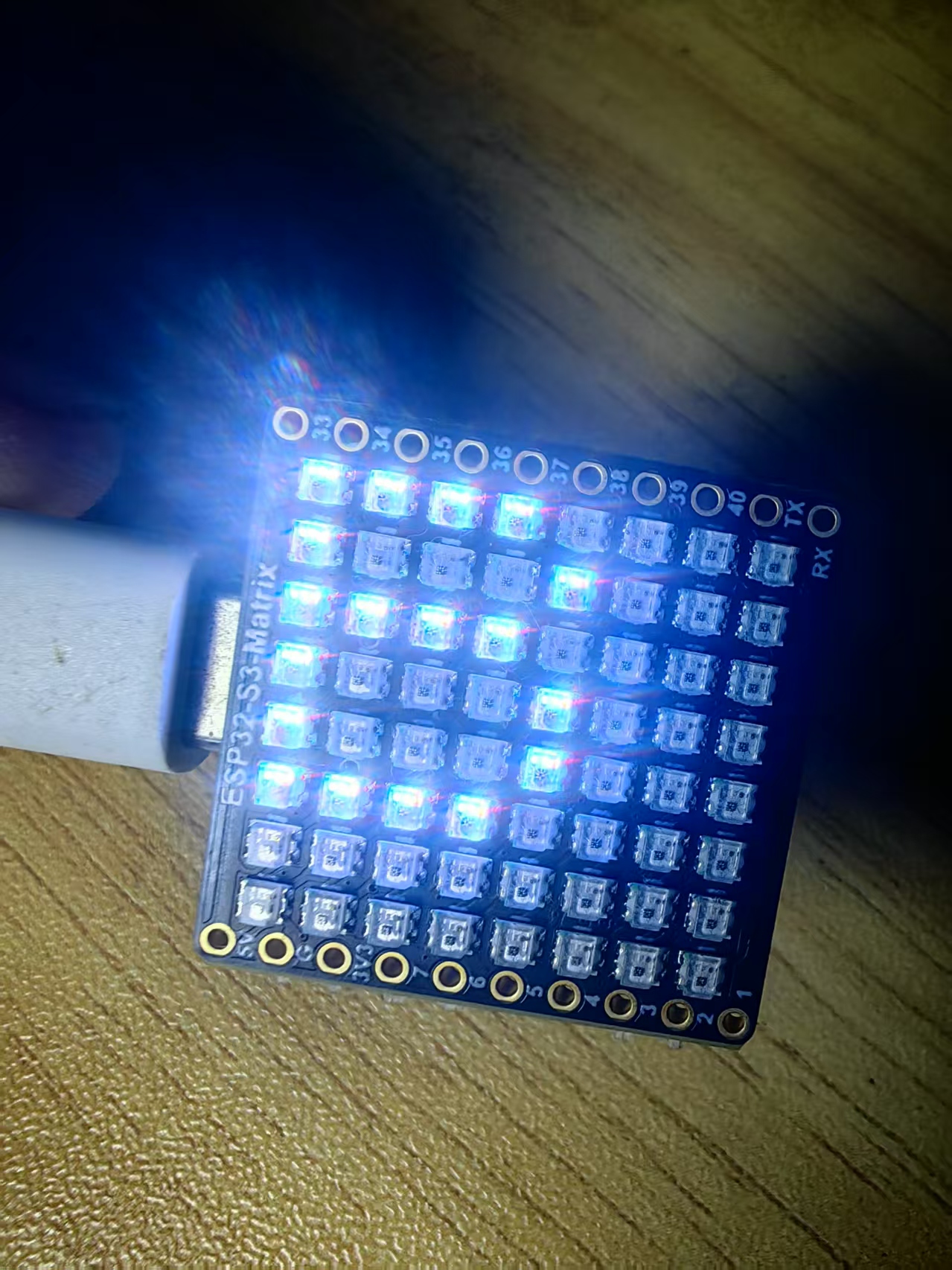

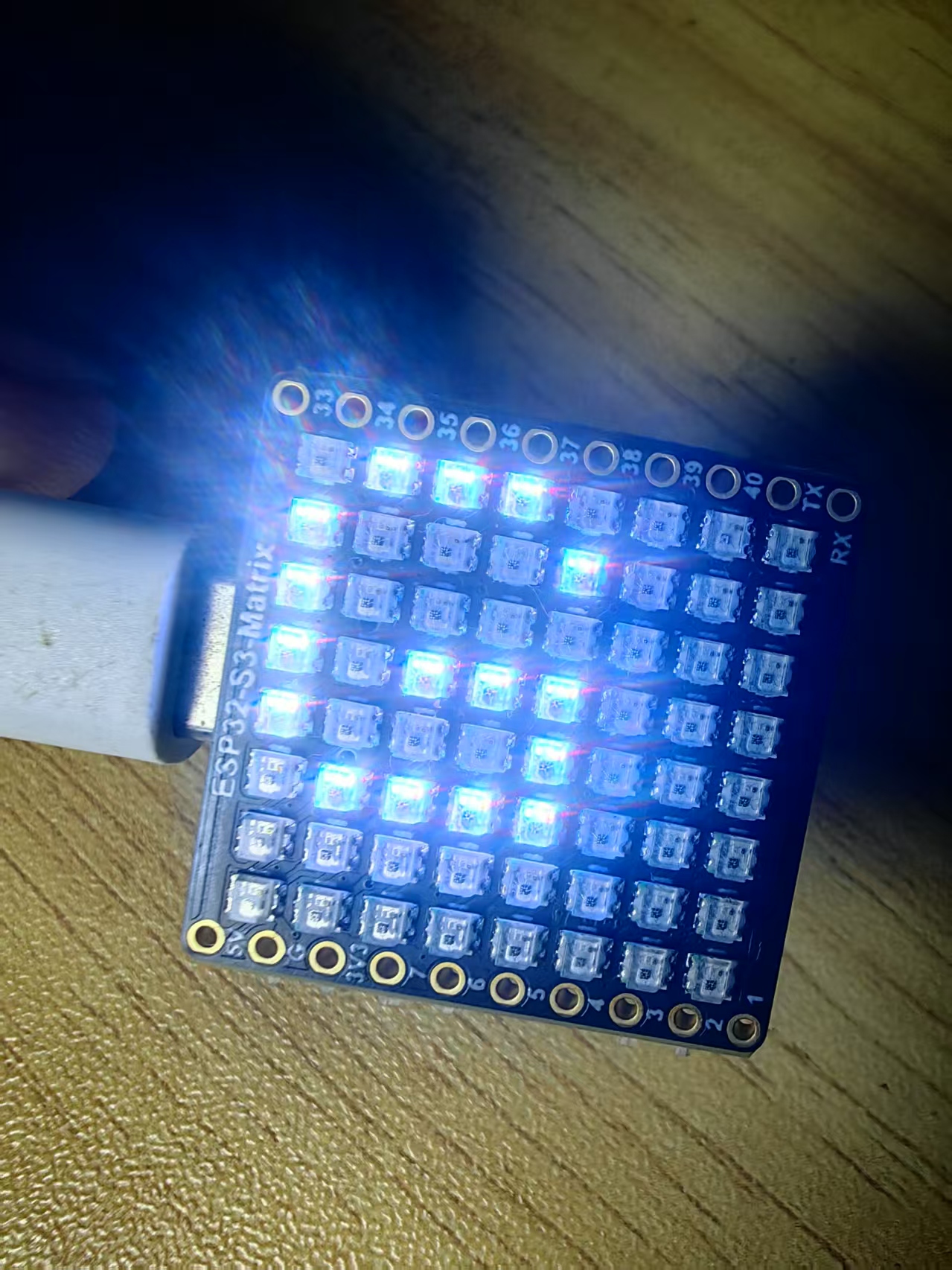

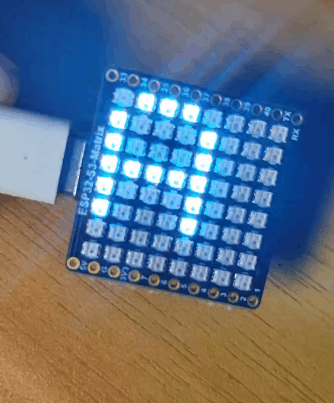

项目之六：ESP32S3矩阵Matrix开发板之循环显示文本字符

实验开源代码

/*
  【Arduino】168种传感器模块系列实验（资料代码+仿真编程+图形编程）
  实验二百五十二：ESP32-S3 RGB-LED矩阵开发板 Matrix陀螺仪QMI8658C模块
  项目之六：ESP32S3矩阵Matrix开发板之循环显示文本字符
*/

#include <Adafruit_NeoPixel.h>

#define LED_PIN 14
#define LED_COUNT 64  // 8x8矩阵，共64个LED
#define BRIGHTNESS 50  // 设置亮度

Adafruit_NeoPixel strip = Adafruit_NeoPixel(LED_COUNT, LED_PIN, NEO_RGB + NEO_KHZ800);

// 定义 A-B-C-E-F-G 的 LED 点阵（正常显示）
const uint8_t alphabet[][8] = {
  {0x3E, 0x09, 0x09, 0x09, 0x3E, 0x00, 0x00, 0x00}, // A
  {0x3F, 0x25, 0x25, 0x25, 0x1A, 0x00, 0x00, 0x00}, // B
  {0x1E, 0x21, 0x21, 0x21, 0x12, 0x00, 0x00, 0x00}, // C
  {0x3F, 0x21, 0x21, 0x21, 0x1E, 0x00, 0x00, 0x00}, // E
  {0x3F, 0x09, 0x09, 0x09, 0x01, 0x00, 0x00, 0x00}, // F
  {0x1E, 0x21, 0x29, 0x29, 0x3A, 0x00, 0x00, 0x00}  // G
};

char textArray[] = {'A', 'B', 'C', 'E', 'F', 'G'};
int textIndex = 0;

void setup() {
  strip.begin();
  strip.setBrightness(BRIGHTNESS);
  strip.show();
}

void loop() {
  strip.clear();
  displayCharacter(textArray[textIndex]);  // 显示当前字符
  textIndex = (textIndex + 1) % 6;  // 循环切换字符
  delay(1000);  // 延时
}

void displayCharacter(char character) {
  int index = getCharacterIndex(character);
  if (index == -1) return;

  for (int row = 0; row < 8; row++) {
    uint8_t line = alphabet[index][row];  // 获取当前行数据
    line = reverseBits(line);  // **镜像翻转行数据**

    for (int col = 0; col < 8; col++) {
      if (line & (1 << col)) { // 判断该像素是否应该亮起
        int ledIndex = row * 8 + col;
        strip.setPixelColor(ledIndex, strip.Color(255, 255, 255)); // 显示白色
      }
    }
  }
  strip.show();
}

// **新增：左右翻转位数据**
uint8_t reverseBits(uint8_t b) {
  uint8_t reversed = 0;
  for (int i = 0; i < 8; i++) {
    reversed <<= 1;
    reversed |= (b & 1);
    b >>= 1;
  }
  return reversed;
}

int getCharacterIndex(char character) {
  for (int i = 0; i < 6; i++) {
    if (textArray[i] == character) return i;
  }
  return -1;
}
