Arduino是一个开放源码的电子原型平台，它可以让你用简单的硬件和软件来创建各种互动的项目。Arduino的核心是一个微控制器板，它可以通过一系列的引脚来连接各种传感器、执行器、显示器等外部设备。Arduino的编程是基于C/C++语言的，你可以使用Arduino IDE（集成开发环境）来编写、编译和上传代码到Arduino板上。Arduino还有一个丰富的库和社区，你可以利用它们来扩展Arduino的功能和学习Arduino的知识。
Arduino的特点是：
1、开放源码：Arduino的硬件和软件都是开放源码的，你可以自由地修改、复制和分享它们。
2、易用：Arduino的硬件和软件都是为初学者和非专业人士设计的，你可以轻松地上手和使用它们。
3、便宜：Arduino的硬件和软件都是非常经济的，你可以用很低的成本来实现你的想法。
4、多样：Arduino有多种型号和版本，你可以根据你的需要和喜好来选择合适的Arduino板。
5、创新：Arduino可以让你用电子的方式来表达你的创意和想象，你可以用Arduino来制作各种有趣和有用的项目，如机器人、智能家居、艺术装置等。
HUB75 是一种常用于驱动LED点阵屏（如RGB LED面板）的接口协议。结合Arduino平台，可以实现对LED屏幕的控制和内容显示。以下是关于Arduino HUB75的详细解析，包括其主要特点、应用场景以及需要注意的事项。
一、主要特点
高分辨率显示
HUB75接口支持控制高密度的LED点阵屏，能够实现精细的画面显示。

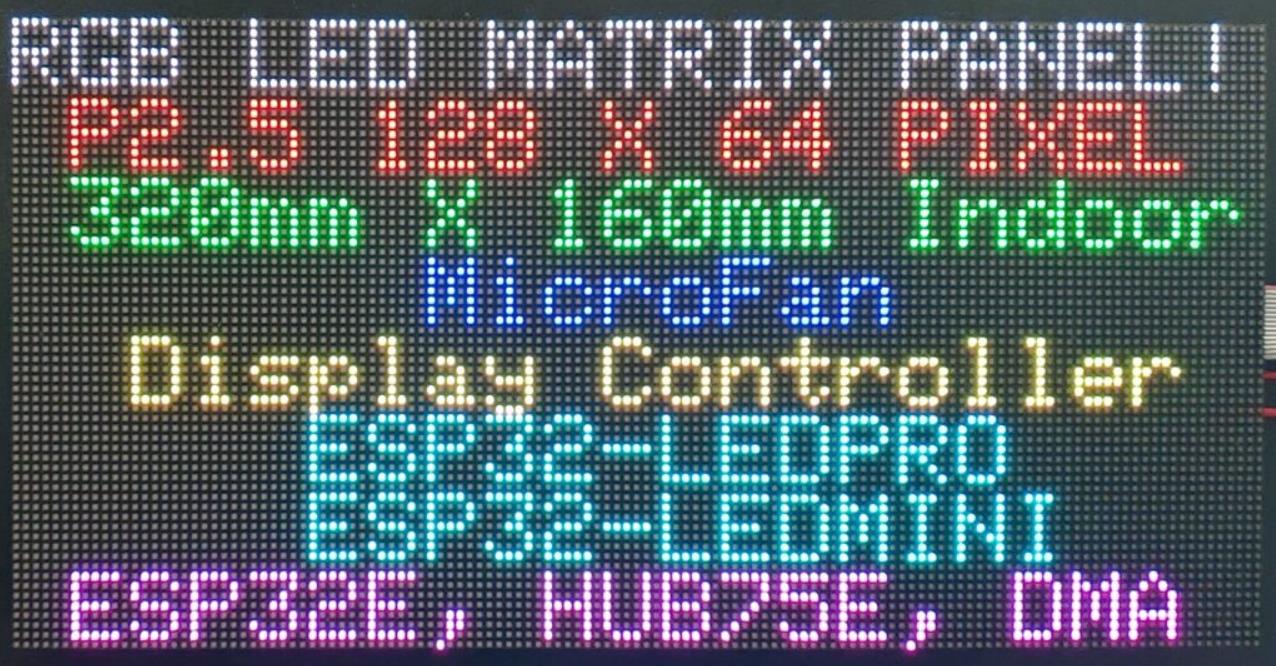

常见的HUB75 LED屏幕分辨率包括64x32、128x64等，适合展示文字、图形和简单动画。
RGB全彩显示
HUB75接口支持RGB三色LED，能够生成16位或更高颜色深度的图像，提供丰富的色彩表现力。
可以通过PWM（脉宽调制）技术实现亮度调节和灰度控制。
多屏拼接能力
多块HUB75 LED屏幕可以通过级联方式连接，形成更大的显示区域。
这种特性非常适合需要大尺寸显示的应用场景。
实时刷新与动态更新
HUB75屏幕支持实时刷新内容，能够动态显示文本、图形或动画。
刷新率通常较高（如>60Hz），确保显示内容流畅无闪烁。
硬件接口简单
HUB75接口使用行选信号（Row Select）、列数据信号（Column Data）和时钟信号（Clock）等基本信号线，硬件连接较为直观。
配合专门的驱动库（如PxMatrix或FastLED），可以快速实现屏幕控制。
低成本与易用性
HUB75 LED屏幕价格相对低廉，适合预算有限的项目。
结合Arduino开发板，硬件搭建和编程门槛较低，适合初学者和专业开发者。
二、应用场景
信息显示系统
在商场、车站、机场等公共场所，HUB75 LED屏幕可用于显示公告、时间表、天气信息等。
动态滚动文字和图形内容能够吸引用户注意力。
广告与宣传
HUB75屏幕广泛应用于户外广告牌、店铺招牌等场景，用于展示产品信息、促销活动或品牌宣传。
支持动画效果，增强了视觉冲击力。
教育与培训
在教室或实验室中，HUB75屏幕可以用作教学辅助工具，展示课程内容、实验步骤或动态演示。
学生也可以通过动手实践学习嵌入式开发知识。
娱乐与游戏
在游戏开发中，HUB75屏幕可以用来制作简单的像素风格游戏界面。
也可用于派对装饰、灯光秀等娱乐场景。
工业监控与仪表盘
在工业环境中，HUB75屏幕可用于显示设备运行状态、生产数据或报警信息。
动态更新功能使其适合实时监控应用。
智能家居与人机交互
在智能家居系统中，HUB75屏幕可以用作控制面板，显示环境参数（如温度、湿度）或设备状态。
用户可以通过触摸屏或其他输入设备与屏幕进行交互。
三、需要注意的事项
电源管理
HUB75 LED屏幕功耗较高，尤其是在全亮状态下，可能需要独立的电源供电。
确保电源容量足够，并注意散热问题，避免因过载导致设备损坏。
信号完整性
HUB75接口的信号线较多（如A/B/C/D/E行选信号、R/G/B数据信号等），布线时需注意信号完整性。
长距离传输可能导致信号衰减，建议使用屏蔽线或增加信号放大器。
刷新率与帧率优化
如果刷新率过低，可能导致屏幕闪烁或画面撕裂。需根据屏幕规格合理设置刷新率。
在动态显示内容时，注意优化代码逻辑，减少不必要的计算开销。
颜色校准与亮度调节
不同批次的LED屏幕可能存在颜色偏差，需进行颜色校准以保证一致性。
亮度调节需考虑环境光线条件，避免过亮或过暗影响观看体验。
库的选择与兼容性
使用专用的HUB75驱动库（如PxMatrix或RGBmatrixPanel）可以简化开发流程。
确保所选库与目标屏幕和Arduino板兼容，并根据需要调整配置参数。
屏幕分辨率与内存占用
高分辨率屏幕需要更多的内存来存储显示缓冲区，可能超出某些Arduino板（如Uno）的内存限制。
对于资源有限的开发板，可以选择降低分辨率或使用外部存储（如SPI RAM）。
散热与防护
长时间运行可能导致LED屏幕发热，需确保良好的散热条件。
在户外使用时，需注意防水、防尘等防护措施，延长屏幕寿命。
四、实现步骤
实现基于Arduino的HUB75屏幕控制的基本步骤如下：
硬件连接

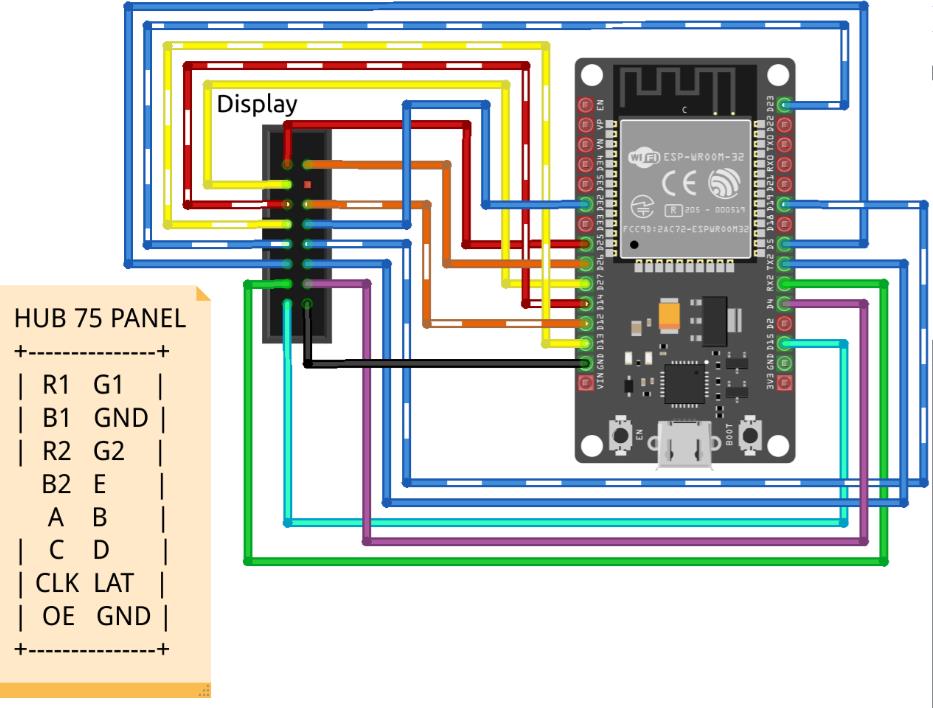

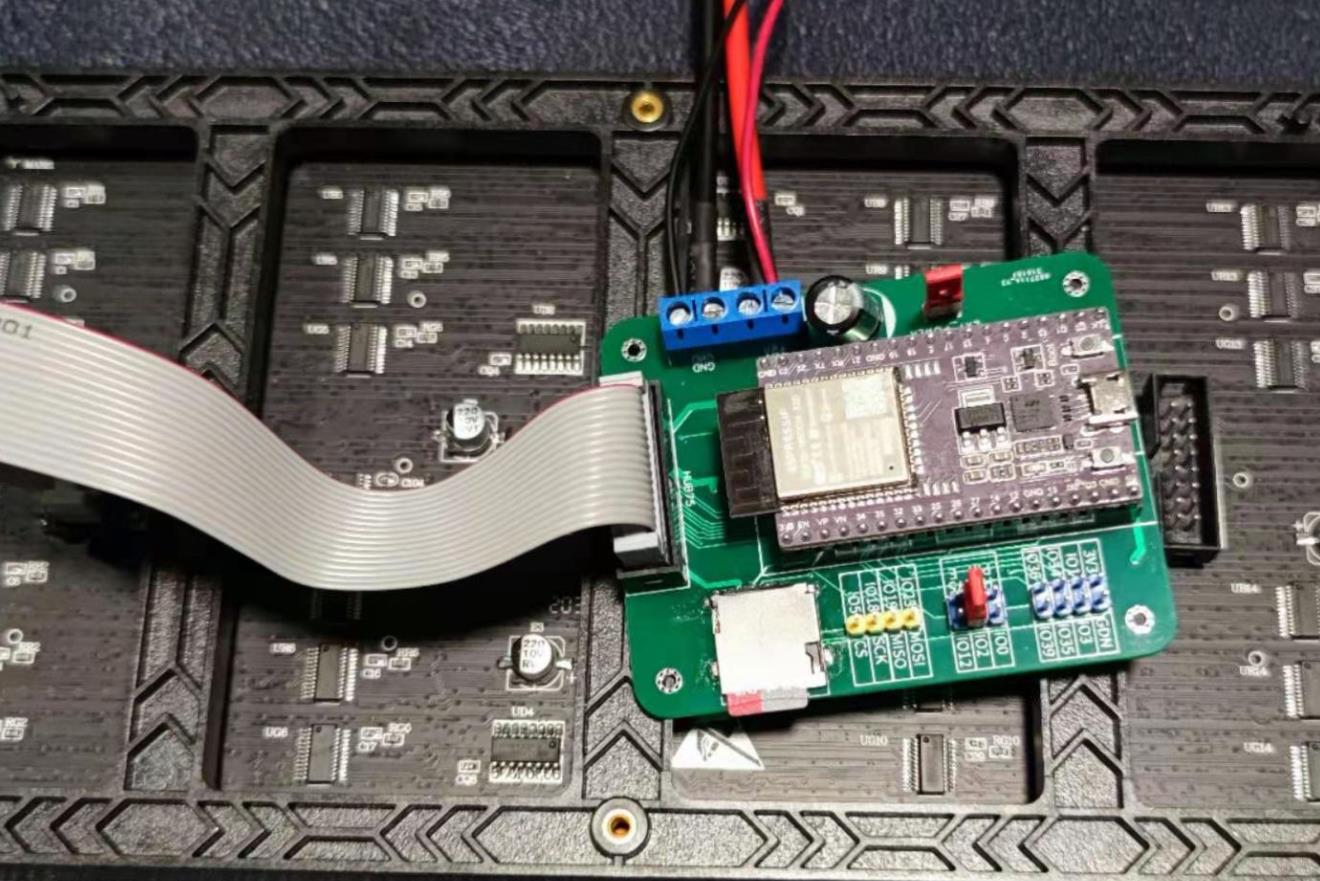

将HUB75屏幕的数据引脚（如R1、G1、B1、CLK、LAT、OE等）连接到Arduino板的对应引脚。
确保电源连接正确，并为屏幕提供足够的电流。
安装驱动库
下载并安装适合的HUB75驱动库（如PxMatrix或RGBmatrixPanel），并根据文档完成配置。
初始化屏幕
在代码中初始化屏幕参数（如分辨率、刷新率、颜色深度等）。
绘制内容
使用库提供的函数绘制文字、图形或动画，并将其显示在屏幕上。
优化性能
根据实际需求优化刷新率、帧率和内存使用，确保显示内容流畅且稳定。
五、总结
Arduino HUB75是一种灵活且高效的LED屏幕控制方案，适用于多种应用场景，从信息显示到广告宣传再到工业监控。通过合理的设计和优化，可以充分发挥其潜力，满足不同需求。然而，在实际使用中需要注意电源管理、信号完整性、刷新率优化等问题，以确保最终效果符合预期。
Arduino HUB75之节日灯光装饰
一、主要特点
使用Arduino结合HUB75接口的LED矩阵屏进行节日灯光装饰，可以创造出丰富多彩且动态变化的视觉效果。以下是其主要特点：
- 高亮度与色彩丰富
RGB全彩LED点阵屏支持高达65,536种颜色（RGB565），能够展示出绚丽多彩的效果。
可以通过编程实现各种颜色组合和渐变效果，非常适合节日氛围营造。 - 灵活的动画与特效
支持多种动画模式，如闪烁、滚动、淡入淡出等，让灯光更加生动有趣。
可以根据不同的节日主题设计特定的动画序列，例如圣诞节雪花飘落、新年倒计时等。 - 模块化扩展性
HUB75 LED屏幕可以通过级联方式连接多个模块，形成更大的显示区域，适合大规模的灯光装饰项目。
这种模块化设计使得安装和维护变得简单，并可以根据需要调整布局。 - 易于编程与控制
使用Arduino平台配合相关库（如PxMatrix或MD_Parola）可以轻松实现复杂的灯光效果。
开发者可以通过编写简单的代码来控制灯光的颜色、亮度、动画速度等参数，实现个性化定制。 - 节能环保
LED灯相比传统灯泡耗电量更低，且寿命更长，有助于降低能耗和维护成本。
配合定时器或传感器可以进一步优化能源利用效率，比如只在夜间或有人经过时点亮。
二、应用场景
- 家庭装饰
在客厅、阳台或花园中布置节日灯光装饰，增添节日气氛。
利用动态效果制作个性化的欢迎标语或祝福语，增加互动性和趣味性。 - 商业场所
商场、餐厅、酒店等公共场所可以在节日期间设置大型LED显示屏，播放节日主题视频或广告。
通过创意灯光设计吸引顾客注意，提升品牌形象。 - 公共活动
在城市广场、公园等地举办灯光秀，作为节庆活动的一部分。
结合音乐、投影等多媒体手段，打造沉浸式体验空间。 - 临时展览
展览会、艺术展等场合可利用HUB75 LED屏展示作品介绍、导览信息等。
动态背景墙能为静态展品增色不少，增强参观者的参与感。
三、需要注意的事项
尽管HUB75 LED屏提供了强大的功能，但在实际应用中仍需注意以下几个方面：
- 电源管理
LED屏工作时消耗较大电流，确保提供足够功率的稳压电源。
对于大尺寸或多块拼接的屏幕，建议采用分布式供电方案，避免单点过载。 - 散热处理
高亮度运行状态下LED会产生热量，长时间工作可能导致温度过高影响性能甚至损坏元件。
考虑加装散热片或风扇，保证良好的通风环境。 - 信号完整性
数据传输线较长时容易受到电磁干扰，导致显示异常。
使用屏蔽电缆并尽量缩短信号线长度，减少外界干扰源的影响。 - 软件稳定性
复杂的动画效果可能占用较多内存资源，在选择开发板时需考虑其处理能力是否满足需求。
编写程序时要注意优化算法，避免出现卡顿现象，影响观赏体验。 - 安全防护
户外使用的灯具应具备防水防尘等级（IP65以上），防止雨水侵入造成短路或其他故障。
定期检查电气连接部位，确保没有松动或老化现象，保障用电安全。 - 用户体验
根据具体场景调整亮度和色彩搭配，避免过于刺眼或单调乏味的设计。
注意音效与视觉效果的协调统一，特别是在有声音元素的灯光秀中尤为重要。
1、圣诞树灯光闪烁
#include <RGBmatrixPanel.h>
#define CLK 8
#define OE 9
#define LAT 10
#define A A0
#define B A1
#define C A2
RGBmatrixPanel matrix(A, B, C, CLK, LAT, OE, false);
void setup() {
matrix.begin();
}
void loop() {
// 绘制圣诞树形状
for (int i = 0; i < 16; i++) {
matrix.drawLine(16 - i, 31 - i, 16 + i, 31 - i, matrix.Color333(0, 7, 0)); // 绿色线条
delay(100);
}
// 闪烁效果
for (int i = 0; i < 10; i++) {
matrix.fillScreen(matrix.Color333(7, 0, 0)); // 红色背景
delay(200);
matrix.fillScreen(0); // 熄灭
delay(200);
}
}
要点解读：
图形绘制：通过drawLine函数绘制圣诞树形状。
闪烁效果：使用fillScreen函数交替显示红色背景和熄灭状态，模拟闪烁效果。
延迟控制：通过delay函数控制闪烁速度。
2、烟花动画
#include <RGBmatrixPanel.h>
#define CLK 8
#define OE 9
#define LAT 10
#define A A0
#define B A1
#define C A2
RGBmatrixPanel matrix(A, B, C, CLK, LAT, OE, false);
void setup() {
matrix.begin();
}
void loop() {
// 清屏
matrix.fillScreen(0);
// 随机生成烟花
for (int i = 0; i < 5; i++) {
int x = random(32);
int y = random(32);
uint16_t color = matrix.Color333(random(8), random(8), random(8)); // 随机颜色
matrix.drawCircle(x, y, 3, color); // 绘制烟花
}
delay(200);
}
要点解读：
随机位置与颜色：通过random函数生成随机位置和颜色，模拟烟花效果。
动态更新：每次循环清屏后重新绘制烟花，实现动态效果。
性能优化：通过减少绘制区域和使用delay控制刷新频率，优化性能。
3、节日文字滚动
#include <RGBmatrixPanel.h>
#define CLK 8
#define OE 9
#define LAT 10
#define A A0
#define B A1
#define C A2
RGBmatrixPanel matrix(A, B, C, CLK, LAT, OE, false);
const char* message = "Merry Christmas!";
int scrollPos = 0;
void setup() {
matrix.begin();
matrix.setTextSize(1);
matrix.setTextWrap(false);
matrix.setTextColor(matrix.Color333(0, 7, 0)); // 绿色文字
}
void loop() {
matrix.fillScreen(0); // 清屏
matrix.setCursor(scrollPos, 0);
matrix.print(message);
matrix.swapBuffers(false);
scrollPos--;
if (scrollPos < -32) scrollPos = matrix.width(); // 循环滚动
delay(100);
}
要点解读：
文本滚动：通过不断更新scrollPos实现文本的水平滚动。
循环逻辑：当滚动位置超出屏幕范围时，重置位置，实现循环滚动。
颜色设置：使用Color333函数设置文本颜色。
4、圣诞树闪烁动画
#include <RGBmatrixPanel.h>
#define CLK 8
#define OE 9
#define LAT 10
#define A A0
#define B A1
#define C A2
RGBmatrixPanel matrix(A, B, C, CLK, LAT, OE, false);
void setup() {
matrix.begin();
matrix.setTextSize(1);
}
void loop() {
// 绘制圣诞树（绿色）
matrix.fillScreen(0);
matrix.fillTriangle(15, 0, 0, 15, 31, 15, matrix.Color333(0, 7, 0)); // 树冠
matrix.fillRect(14, 16, 3, 8, matrix.Color333(0, 4, 0)); // 树干
// 随机闪烁装饰灯
for (int i = 0; i < 10; i++) {
int x = random(32);
int y = random(16);
matrix.drawPixel(x, y, matrix.Color333(7, 0, 0)); // 红色灯
}
delay(200);
}
要点解读
图形绘制：使用fillTriangle和fillRect绘制圣诞树基本形状。
动态效果：通过random()生成随机坐标，模拟装饰灯闪烁效果。
颜色控制：matrix.Color333(0, 7, 0)表示绿色树冠，红色装饰灯增强节日氛围。
扩展性：可增加更多颜色（如黄色、蓝色）或音乐同步功能。
5、万圣节骷髅眼效果
#include <RGBmatrixPanel.h>
#define CLK 8
#define OE 9
#define LAT 10
#define A A0
#define B A1
#define C A2
RGBmatrixPanel matrix(A, B, C, CLK, LAT, OE, false);
void setup() {
matrix.begin();
}
void loop() {
matrix.fillScreen(0);
// 绘制骷髅头轮廓
matrix.drawCircle(16, 16, 15, matrix.Color333(7, 7, 7)); // 白色头骨
// 闪烁的眼窝
for (int brightness = 0; brightness <= 7; brightness++) {
matrix.fillCircle(12, 12, 3, matrix.Color333(brightness, 0, 0)); // 左眼
matrix.fillCircle(20, 12, 3, matrix.Color333(brightness, 0, 0)); // 右眼
delay(100);
matrix.fillCircle(12, 12, 3, 0); // 清空眼窝
matrix.fillCircle(20, 12, 3, 0);
}
}
要点解读
图形组合：drawCircle绘制头骨轮廓，fillCircle实现眼窝填充。
呼吸灯效果：通过循环修改亮度值（brightness）模拟骷髅眼闪烁。
颜色对比：白色头骨与红色眼窝形成强烈视觉对比，符合万圣节主题。
低功耗优化：在delay(100)期间可进入低功耗模式（如LowPower.powerDown()）。
6、新年倒计时显示
#include <RGBmatrixPanel.h>
#define CLK 8
#define OE 9
#define LAT 10
#define A A0
#define B A1
#define C A2
RGBmatrixPanel matrix(A, B, C, CLK, LAT, OE, false);
int countdown = 10; // 从10开始倒计时
void setup() {
matrix.begin();
matrix.setTextSize(2);
matrix.setTextColor(matrix.Color333(7, 7, 0)); // 黄色
}
void loop() {
matrix.fillScreen(0);
String displayText = String(countdown);
matrix.setCursor(8, 8); // 居中显示
matrix.print(displayText);
countdown--;
if (countdown < 0) countdown = 10; // 重置倒计时
delay(1000); // 每秒更新一次
}
要点解读
动态数字更新：通过countdown–实现倒计时效果，模拟新年钟声倒数。
居中显示：setCursor(8, 8)调整位置，确保数字居中。
颜色选择：黄色数字在黑色背景上更醒目，符合节日喜庆氛围。
扩展性：可增加声音模块（如蜂鸣器）在倒计时结束时播放音效。
关键技术点总结
图形与文本结合：
使用drawCircle、fillTriangle等绘制图形，setTextSize和print显示文本。
动态效果实现：
通过循环、随机数或时间控制（如millis()）实现闪烁、呼吸等效果。
硬件资源管理：
高频刷新时需注意Arduino内存限制，建议使用ESP32等更高性能平台。
安全性与稳定性：
长时间运行时需考虑散热问题，避免LED过热损坏。
注意，以上案例只是为了拓展思路，仅供参考。它们可能有错误、不适用或者无法编译。您的硬件平台、使用场景和Arduino版本可能影响使用方法的选择。实际编程时，您要根据自己的硬件配置、使用场景和具体需求进行调整，并多次实际测试。您还要正确连接硬件，了解所用传感器和设备的规范和特性。涉及硬件操作的代码，您要在使用前确认引脚和电平等参数的正确性和安全性。
