Arduino是一个开放源码的电子原型平台，它可以让你用简单的硬件和软件来创建各种互动的项目。Arduino的核心是一个微控制器板，它可以通过一系列的引脚来连接各种传感器、执行器、显示器等外部设备。Arduino的编程是基于C/C++语言的，你可以使用Arduino IDE（集成开发环境）来编写、编译和上传代码到Arduino板上。Arduino还有一个丰富的库和社区，你可以利用它们来扩展Arduino的功能和学习Arduino的知识。
Arduino的特点是：
1、开放源码：Arduino的硬件和软件都是开放源码的，你可以自由地修改、复制和分享它们。
2、易用：Arduino的硬件和软件都是为初学者和非专业人士设计的，你可以轻松地上手和使用它们。
3、便宜：Arduino的硬件和软件都是非常经济的，你可以用很低的成本来实现你的想法。
4、多样：Arduino有多种型号和版本，你可以根据你的需要和喜好来选择合适的Arduino板。
5、创新：Arduino可以让你用电子的方式来表达你的创意和想象，你可以用Arduino来制作各种有趣和有用的项目，如机器人、智能家居、艺术装置等。

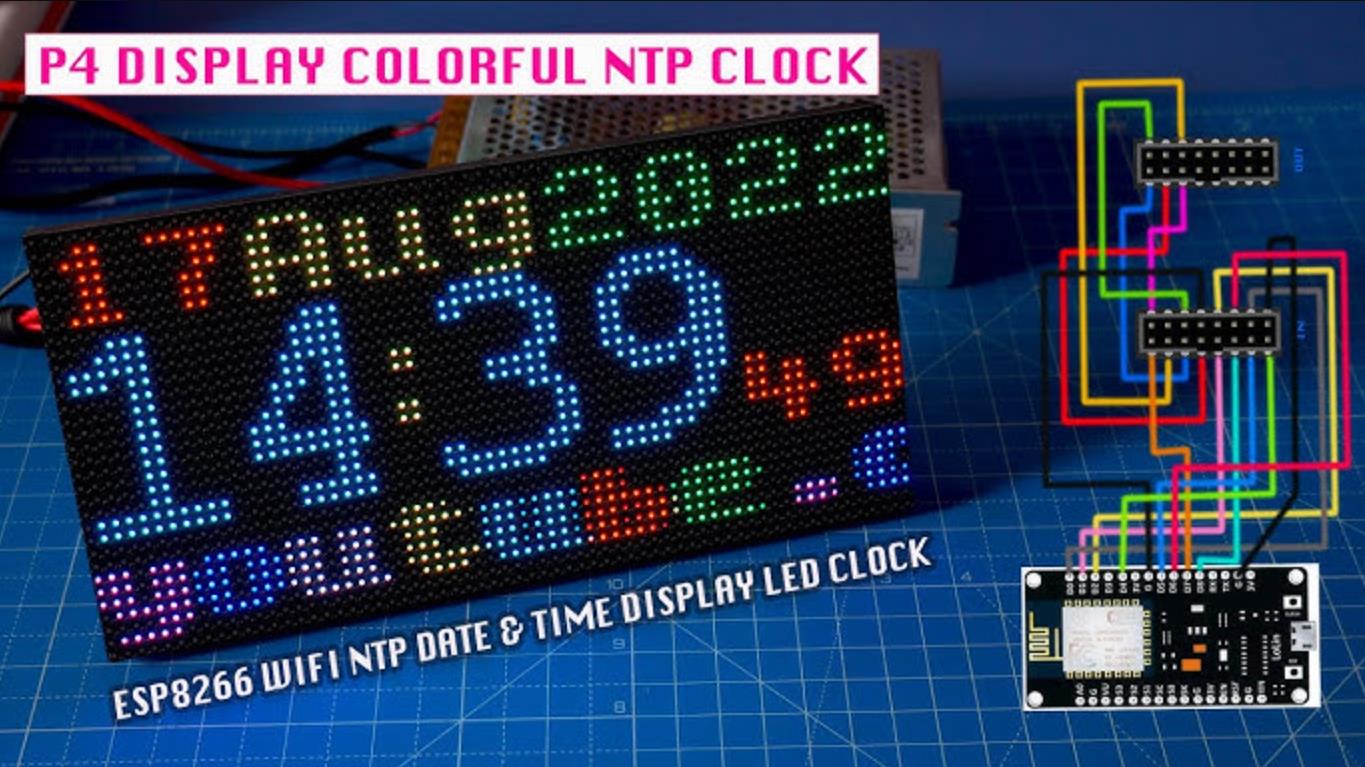

HUB75 是一种常用于驱动LED点阵屏（如RGB LED面板）的接口协议。结合Arduino平台，可以实现对LED屏幕的控制和内容显示。以下是关于Arduino HUB75的详细解析，包括其主要特点、应用场景以及需要注意的事项。
一、主要特点
高分辨率显示
HUB75接口支持控制高密度的LED点阵屏，能够实现精细的画面显示。
常见的HUB75 LED屏幕分辨率包括64x32、128x64等，适合展示文字、图形和简单动画。
RGB全彩显示
HUB75接口支持RGB三色LED，能够生成16位或更高颜色深度的图像，提供丰富的色彩表现力。
可以通过PWM（脉宽调制）技术实现亮度调节和灰度控制。
多屏拼接能力
多块HUB75 LED屏幕可以通过级联方式连接，形成更大的显示区域。
这种特性非常适合需要大尺寸显示的应用场景。
实时刷新与动态更新
HUB75屏幕支持实时刷新内容，能够动态显示文本、图形或动画。
刷新率通常较高（如>60Hz），确保显示内容流畅无闪烁。
硬件接口简单
HUB75接口使用行选信号（Row Select）、列数据信号（Column Data）和时钟信号（Clock）等基本信号线，硬件连接较为直观。
配合专门的驱动库（如PxMatrix或FastLED），可以快速实现屏幕控制。
低成本与易用性
HUB75 LED屏幕价格相对低廉，适合预算有限的项目。
结合Arduino开发板，硬件搭建和编程门槛较低，适合初学者和专业开发者。
二、应用场景
信息显示系统
在商场、车站、机场等公共场所，HUB75 LED屏幕可用于显示公告、时间表、天气信息等。
动态滚动文字和图形内容能够吸引用户注意力。
广告与宣传
HUB75屏幕广泛应用于户外广告牌、店铺招牌等场景，用于展示产品信息、促销活动或品牌宣传。
支持动画效果，增强了视觉冲击力。
教育与培训
在教室或实验室中，HUB75屏幕可以用作教学辅助工具，展示课程内容、实验步骤或动态演示。
学生也可以通过动手实践学习嵌入式开发知识。
娱乐与游戏
在游戏开发中，HUB75屏幕可以用来制作简单的像素风格游戏界面。
也可用于派对装饰、灯光秀等娱乐场景。
工业监控与仪表盘
在工业环境中，HUB75屏幕可用于显示设备运行状态、生产数据或报警信息。
动态更新功能使其适合实时监控应用。
智能家居与人机交互
在智能家居系统中，HUB75屏幕可以用作控制面板，显示环境参数（如温度、湿度）或设备状态。
用户可以通过触摸屏或其他输入设备与屏幕进行交互。
三、需要注意的事项
电源管理
HUB75 LED屏幕功耗较高，尤其是在全亮状态下，可能需要独立的电源供电。
确保电源容量足够，并注意散热问题，避免因过载导致设备损坏。
信号完整性
HUB75接口的信号线较多（如A/B/C/D/E行选信号、R/G/B数据信号等），布线时需注意信号完整性。
长距离传输可能导致信号衰减，建议使用屏蔽线或增加信号放大器。
刷新率与帧率优化
如果刷新率过低，可能导致屏幕闪烁或画面撕裂。需根据屏幕规格合理设置刷新率。
在动态显示内容时，注意优化代码逻辑，减少不必要的计算开销。
颜色校准与亮度调节
不同批次的LED屏幕可能存在颜色偏差，需进行颜色校准以保证一致性。
亮度调节需考虑环境光线条件，避免过亮或过暗影响观看体验。
库的选择与兼容性
使用专用的HUB75驱动库（如PxMatrix或RGBmatrixPanel）可以简化开发流程。
确保所选库与目标屏幕和Arduino板兼容，并根据需要调整配置参数。
屏幕分辨率与内存占用
高分辨率屏幕需要更多的内存来存储显示缓冲区，可能超出某些Arduino板（如Uno）的内存限制。
对于资源有限的开发板，可以选择降低分辨率或使用外部存储（如SPI RAM）。
散热与防护
长时间运行可能导致LED屏幕发热，需确保良好的散热条件。
在户外使用时，需注意防水、防尘等防护措施，延长屏幕寿命。
四、实现步骤
实现基于Arduino的HUB75屏幕控制的基本步骤如下：

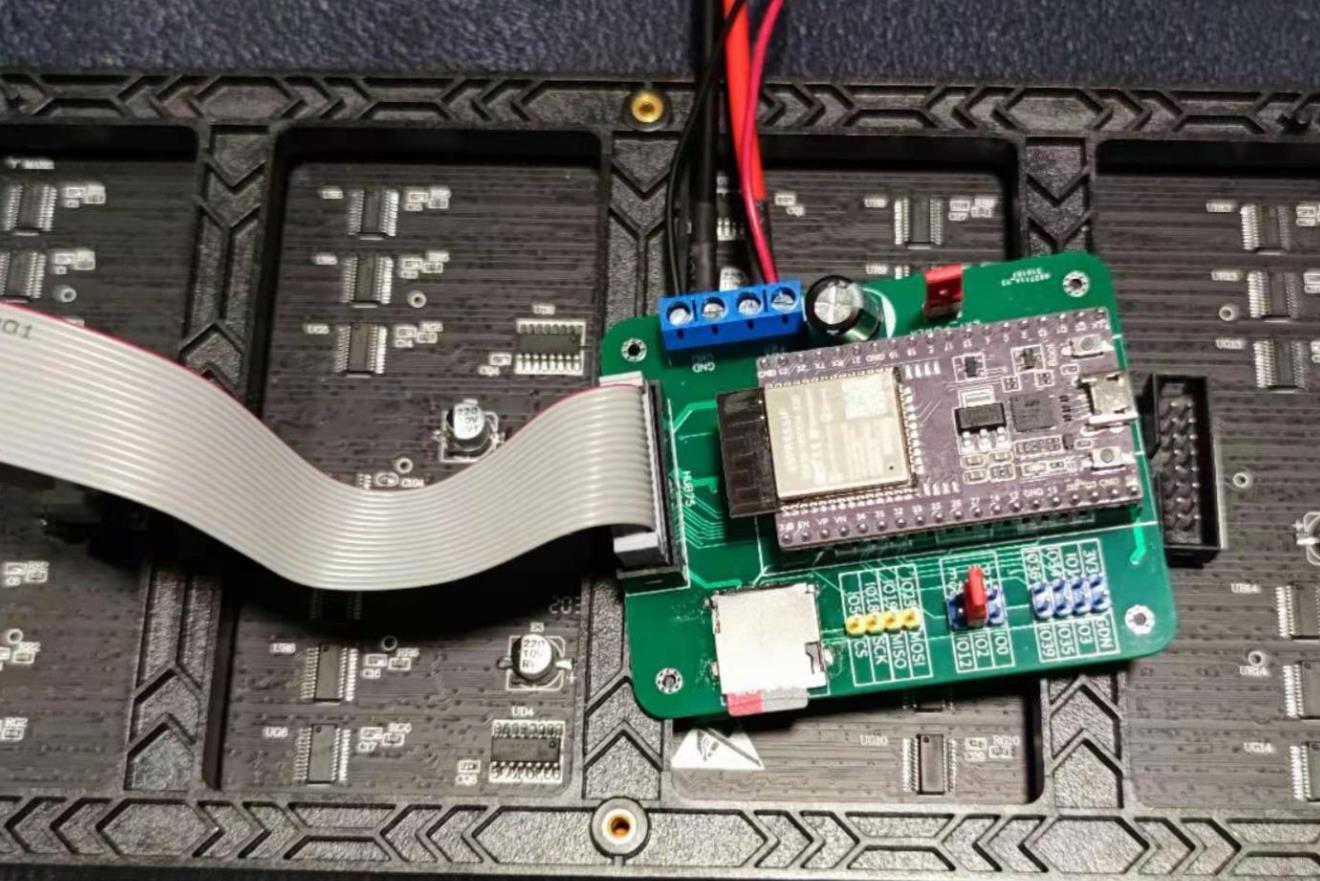

硬件连接
将HUB75屏幕的数据引脚（如R1、G1、B1、CLK、LAT、OE等）连接到Arduino板的对应引脚。
确保电源连接正确，并为屏幕提供足够的电流。
安装驱动库
下载并安装适合的HUB75驱动库（如PxMatrix或RGBmatrixPanel），并根据文档完成配置。
初始化屏幕
在代码中初始化屏幕参数（如分辨率、刷新率、颜色深度等）。
绘制内容
使用库提供的函数绘制文字、图形或动画，并将其显示在屏幕上。
优化性能
根据实际需求优化刷新率、帧率和内存使用，确保显示内容流畅且稳定。
五、总结
Arduino HUB75是一种灵活且高效的LED屏幕控制方案，适用于多种应用场景，从信息显示到广告宣传再到工业监控。通过合理的设计和优化，可以充分发挥其潜力，满足不同需求。然而，在实际使用中需要注意电源管理、信号完整性、刷新率优化等问题，以确保最终效果符合预期。
Arduino HUB75 之动态圆形大小变化
一、主要特点
在 Arduino 驱动 HUB75 接口 LED 屏幕的应用中，实现 动态圆形大小变化（如缩放、脉冲、呼吸等动画） 是一种结合图形绘制与动画控制的进阶功能。它不仅体现了嵌入式系统的图形处理能力，也为创意视觉展示提供了丰富的可能性。以下是其核心技术特点：
- 基于像素点阵的绘图能力
HUB75 屏幕为 RGB 点阵屏，支持逐像素操作；
可使用 PxMatrix 或其他图形库中的 fillCircle() / drawCircle() 函数精确绘制圆形；
圆形半径可编程调节，实现从“中心向外扩散”或“由外向内收缩”的视觉效果。 - 动态变参绘图 + 帧刷新机制
半径值随时间变化，通过定时器或延时函数控制帧率；
每帧清除上一帧画面并重绘新尺寸的圆形，形成动态过渡；
支持正弦波驱动（sin(t)）、线性插值（linear interpolation）等多种动画曲线，模拟自然运动。 - 色彩丰富与渐变效果
利用 RGB 色彩空间，可为圆心、边缘设置不同颜色；
支持渐变填充、透明叠加、多层圆嵌套等复杂视觉效果；
实现如心跳灯、雷达扫描、能量环等具有科技感的界面元素。 - 资源占用可控性强
动态圆形虽为动画形式，但仅需局部重绘或清屏后重画整个图形；
对于低端 Arduino 平台（如 Uno/Nano），可通过简化动画逻辑（如减少帧数、降低分辨率）来适配；
ESP32/ESP8266 等高性能平台则可承担更复杂的动画任务。 - 易于扩展与交互集成
可结合传感器输入（如光敏、温湿度、压力）动态调整圆形参数；
例如：温度升高 → 圆形扩大；声音检测触发 → 圆形闪烁；
支持远程控制更新动画逻辑，适用于物联网可视化终端。
二、应用场景
动态圆形大小变化技术因其直观、美观和互动性强的特点，在以下场景中广泛应用：
- 工业监控与数据可视化
温度、压力、电压等数值通过“能量圈”形式表示当前状态；
报警阈值到达时，圆形变色并抖动或放大提醒；
显示设备运行效率、负载百分比等指标的类仪表盘界面。 - 智能家居与用户反馈
智能音箱、智能门铃接收语音指令或访客到来时，通过圆形动画反馈；
家庭气象站显示空气质量指数，绿色圆圈表示良好，红色表示污染；
宠物喂食器、净水器工作状态指示，如“正在出水”、“完成”等。 - 教育与实验教学
科学实验中用于可视化频率、振幅、周期等物理量的变化；
编程入门教学中作为图形动画示例，帮助学生理解变量与循环控制；
电子工程课程中配合传感器演示系统响应行为。 - 艺术装置与舞台视觉
光影装置中表现律动、节奏、情绪波动；
舞蹈表演、音乐会背景屏幕中配合音乐节奏变化圆形大小；
AR/VR 设备衍生应用，作为空间感知或操作反馈界面。 - 节日庆典与公共信息
节日灯光装置中制作“心跳灯”、“呼吸灯”、“烟花绽放”等动画；
商场大屏广告中动态展示倒计时、促销信息；
城市广场显示屏中展示实时人流、空气质量等圆形图表。
三、需要注意的事项
虽然动态圆形动画实现方式较为直观，但在实际部署中仍需注意如下要点：
- 动画流畅性与刷新率控制
刷新频率过低会导致卡顿或拖影；
建议维持在每秒 20~60 帧之间；
使用 delay() 控制帧间隔时，应避免阻塞主程序逻辑。 - 内存与性能限制
多个动态图形叠加时可能占用大量 RAM；
在资源有限的平台（如 Uno/Nano）上建议简化动画逻辑；
尽量使用静态变量或全局缓冲区以减少堆栈开销。 - 图形重绘策略优化
若每次全屏 clearDisplay() 再重绘，会浪费资源；
可采用“差分重绘”或“双缓冲”机制，只更新变化区域；
例如记录前一帧圆形坐标与半径，仅擦除该部分像素。 - 电源与功耗管理
LED 屏幕全亮时功耗较高，尤其在大尺寸或多模块拼接时；
应选择合适的电源供电（推荐至少 5V/2A）；
可设置自动休眠机制或亮度调节，延长设备使用寿命。 - 多屏拼接一致性
若使用多个 HUB75 屏拼接成大屏，需确保所有模块同步刷新；
各模块间的圆形动画起始位置、半径变化速率应统一；
可将整个拼接区域视为一个虚拟逻辑屏幕进行统一绘制。 - 开发调试与后期维护
动态图形涉及时间控制、数学计算、图像绘制等多个环节，调试难度较高；
建议封装动画函数，便于复用与后期修改；
提供配置接口（如串口配置、OTA升级）有助于灵活调整动画参数。
1、动态圆形大小变化（基础版）
#include <RGBmatrixPanel.h>
// 定义HUB75引脚
#define CLK 8
#define OE 9
#define LAT 10
#define A A0
#define B A1
#define C A2
// 创建RGBmatrixPanel对象
RGBmatrixPanel matrix(A, B, C, CLK, LAT, OE, false);
// 圆形中心坐标
int centerX = 16;
int centerY = 16;
// 圆形初始半径
int radius = 5;
// 半径变化步长
int step = 1;
void setup() {
matrix.begin(); // 初始化矩阵面板
}
void loop() {
matrix.fillScreen(0); // 清屏
matrix.drawCircle(centerX, centerY, radius, matrix.Color333(0, 0, 7)); // 绘制蓝色圆形
matrix.swapBuffers(false); // 更新显示
radius += step; // 改变半径
if (radius >= 10 || radius <= 3) {
step = -step; // 判断半径是否超出范围并反转方向
}
delay(100); // 延迟控制动画速度
}
要点解读：
动态效果：通过循环改变圆的半径，实现动态效果。
清屏操作：每次更新显示前使用fillScreen(0)清屏，避免残影。
颜色设置：使用matrix.Color333()设置圆的颜色。
边界处理：通过判断半径是否超出设定范围，改变半径变化方向。
速度控制：通过delay()函数控制动画速度。
2、动态圆形大小变化（颜色渐变版）
#include <RGBmatrixPanel.h>
// 定义HUB75引脚
#define CLK 8
#define OE 9
#define LAT 10
#define A A0
#define B A1
#define C A2
// 创建RGBmatrixPanel对象
RGBmatrixPanel matrix(A, B, C, CLK, LAT, OE, false);
// 圆形中心坐标
int centerX = 16;
int centerY = 16;
// 圆形半径
int radius = 5;
// 颜色渐变计数器
int colorStep = 0;
void setup() {
matrix.begin(); // 初始化矩阵面板
}
void loop() {
matrix.fillScreen(0); // 清屏
uint16_t color = matrix.Color333(colorStep % 8, (colorStep + 2) % 8, (colorStep + 4) % 8); // 颜色渐变
matrix.drawCircle(centerX, centerY, radius, color); // 绘制圆形
matrix.swapBuffers(false); // 更新显示
colorStep++; // 颜色渐变计数器递增
delay(100); // 延迟控制动画速度
}
要点解读：
颜色渐变实现：通过colorStep变量作为颜色渐变计数器，每次循环改变颜色。
颜色计算：使用matrix.Color333()函数根据colorStep的值计算出不同的颜色。
清屏与更新：每次更新显示前清屏，避免残影。
速度控制：通过delay()函数控制动画速度。
3、动态圆形大小变化（呼吸灯效果版）
#include <RGBmatrixPanel.h>
// 定义HUB75引脚
#define CLK 8
#define OE 9
#define LAT 10
#define A A0
#define B A1
#define C A2
// 创建RGBmatrixPanel对象
RGBmatrixPanel matrix(A, B, C, CLK, LAT, OE, false);
// 圆形中心坐标
int centerX = 16;
int centerY = 16;
// 圆形初始半径
int radius = 5;
// 半径变化步长
int step = 1;
void setup() {
matrix.begin(); // 初始化矩阵面板
}
void loop() {
for (int r = 1; r <= 15; r++) { // 动态改变圆的半径
matrix.fillScreen(0); // 清屏
matrix.drawCircle(centerX, centerY, r, matrix.Color333(0, 7, 0)); // 绘制绿色圆
matrix.swapBuffers(false); // 更新显示
delay(100); // 控制动画速度
}
delay(500); // 延迟后开始下一轮
}
要点解读：
呼吸灯效果：通过循环逐渐增大圆的半径，模拟呼吸灯的效果。
清屏操作：每次更新显示前使用fillScreen(0)清屏，避免残影。
颜色设置：使用matrix.Color333()设置圆的颜色。
速度控制：通过delay()函数控制动画速度。
循环显示：通过delay(500)在每次循环结束后暂停一段时间，再开始下一轮。
4、基础RGB点阵屏呼吸灯效果（使用RGBmatrixPanel库）
#include <RGBmatrixPanel.h>
#define CLK 8
#define OE 9
#define LAT 10
#define A 0
#define B 1
#define C 2
RGBmatrixPanel matrix(A, B, C, CLK, LAT, OE, false);
int radius = 1; // 初始半径
int maxRadius = 15; // 最大半径
bool growing = true; // 方向标志
void setup() {
matrix.begin();
}
void loop() {
matrix.fillScreen(0); // 清屏
// 绘制圆形（中心点在屏幕中央）
int centerX = 32, centerY = 16;
for (int y = 0; y < 64; y++) {
for (int x = 0; x < 32; x++) {
if (sqrt(pow(x - centerX, 2) + pow(y - centerY, 2)) <= radius) {
matrix.drawPixel(x, y, matrix.Color333(7, 0, 0)); // 红色
}
}
}
// 更新半径
if (growing) radius++;
else radius--;
if (radius >= maxRadius || radius <= 1) growing = !growing;
delay(50); // 控制变化速度
}
要点解读：
圆形绘制原理：通过遍历像素点并计算与中心点的距离，判断是否在半径范围内。
动态效果：通过radius变量和growing标志实现半径的周期性变化。
性能优化：直接操作像素点（drawPixel）比绘制复杂图形更高效。
5、多模块级联大屏动态波纹（使用PxMatrix库）
#include <PxMatrix.h>
#define P_LAT 16
#define P_OE 15
#define P_A A0
#define P_B A1
#define P_C A2
#define P_D A3
#define P_CLK 14
#define P_R1 5
#define P_G1 6
#define P_B1 7
PxMATRIX display(128, 32, P_LAT, P_OE, P_A, P_B, P_C, P_D, P_CLK);
int centerX = 64, centerY = 16;
int rippleRadius = 0;
int maxRipple = 64; // 最大波纹半径
void setup() {
display.begin(16);
}
void loop() {
display.clearDisplay();
// 绘制多个同心圆（颜色渐变）
for (int r = 0; r <= rippleRadius; r += 5) {
uint16_t color = display.color565(255 - r * 2, 0, 0); // 红色渐变
display.drawCircle(centerX, centerY, r, color);
}
rippleRadius++;
if (rippleRadius > maxRipple) rippleRadius = 0;
display.showBufferUpdate();
delay(20);
}
要点解读：
级联配置：通过P_D引脚扩展分辨率至128x32，需确保信号同步。
波纹效果：通过循环绘制多个半径递增的同心圆，rippleRadius控制整体大小。
颜色渐变：利用color565函数实现从红到黑的渐变效果。
6、ESP32驱动HUB75交互式圆形（支持触摸控制）
#include <WiFi.h>
#include <RGBmatrixPanel.h>
#define CLK 18
#define OE 19
#define LAT 23
#define A 5
#define B 25
#define C 26
#define TOUCH_PIN 34 // 触摸传感器引脚
RGBmatrixPanel matrix(A, B, C, CLK, LAT, OE, false);
int radius = 5;
void setup() {
matrix.begin();
pinMode(TOUCH_PIN, INPUT);
}
void loop() {
matrix.fillScreen(0);
// 读取触摸传感器状态
if (digitalRead(TOUCH_PIN) == HIGH) {
radius = min(radius + 1, 20); // 触摸时增大半径
} else {
radius = max(radius - 1, 2); // 未触摸时减小半径
}
// 绘制圆形（中心点在屏幕左侧）
int centerX = 16, centerY = 16;
matrix.drawCircle(centerX, centerY, radius, matrix.Color333(0, 7, 0)); // 绿色
delay(50);
}
要点解读：
交互设计：通过触摸传感器输入动态调整radius，实现人屏互动。
硬件扩展：需外接触摸传感器模块（如TTP223），并连接至ESP32的GPIO引脚。
实时响应：delay(50)平衡响应速度与显示流畅度。
通用注意事项：
电源管理：动态图形绘制需频繁刷新，确保电源功率足够（建议5V/4A以上）。
散热设计：长时间运行需加装散热片，避免LED驱动芯片过热。
信号完整性：级联模块时，缩短信号线长度或使用差分信号传输。
算法优化：复杂图形（如圆形）可改用Bresenham算法提高绘制效率。
注意，以上案例只是为了拓展思路，仅供参考。它们可能有错误、不适用或者无法编译。您的硬件平台、使用场景和Arduino版本可能影响使用方法的选择。实际编程时，您要根据自己的硬件配置、使用场景和具体需求进行调整，并多次实际测试。您还要正确连接硬件，了解所用传感器和设备的规范和特性。涉及硬件操作的代码，您要在使用前确认引脚和电平等参数的正确性和安全性。
