Arduino是一个开放源码的电子原型平台，它可以让你用简单的硬件和软件来创建各种互动的项目。Arduino的核心是一个微控制器板，它可以通过一系列的引脚来连接各种传感器、执行器、显示器等外部设备。Arduino的编程是基于C/C++语言的，你可以使用Arduino IDE（集成开发环境）来编写、编译和上传代码到Arduino板上。Arduino还有一个丰富的库和社区，你可以利用它们来扩展Arduino的功能和学习Arduino的知识。
Arduino的特点是：
1、开放源码：Arduino的硬件和软件都是开放源码的，你可以自由地修改、复制和分享它们。
2、易用：Arduino的硬件和软件都是为初学者和非专业人士设计的，你可以轻松地上手和使用它们。
3、便宜：Arduino的硬件和软件都是非常经济的，你可以用很低的成本来实现你的想法。
4、多样：Arduino有多种型号和版本，你可以根据你的需要和喜好来选择合适的Arduino板。
5、创新：Arduino可以让你用电子的方式来表达你的创意和想象，你可以用Arduino来制作各种有趣和有用的项目，如机器人、智能家居、艺术装置等。

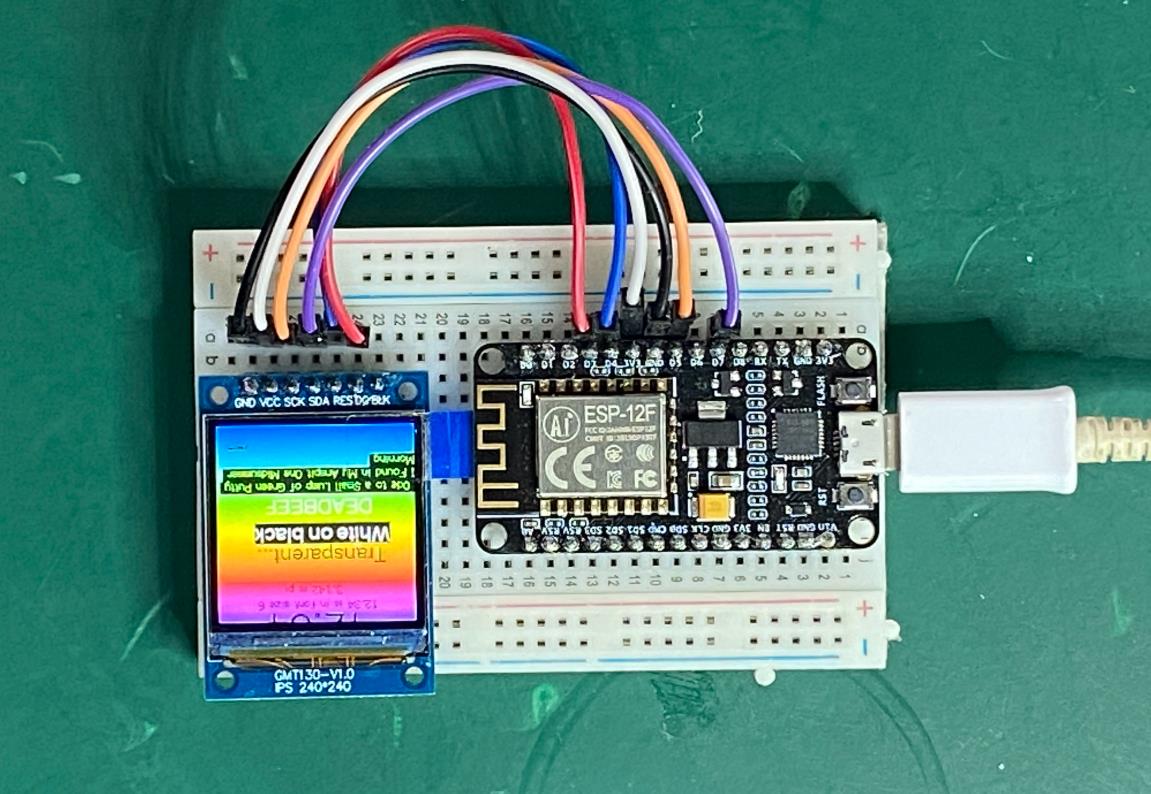

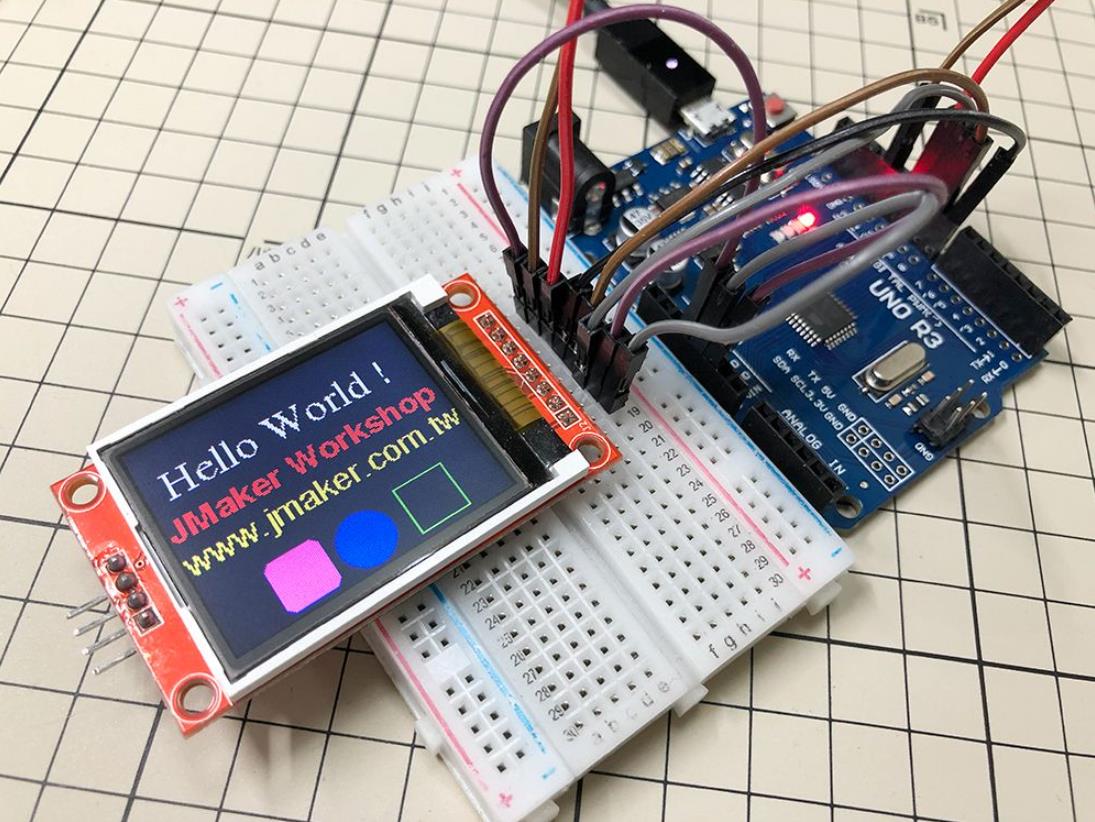

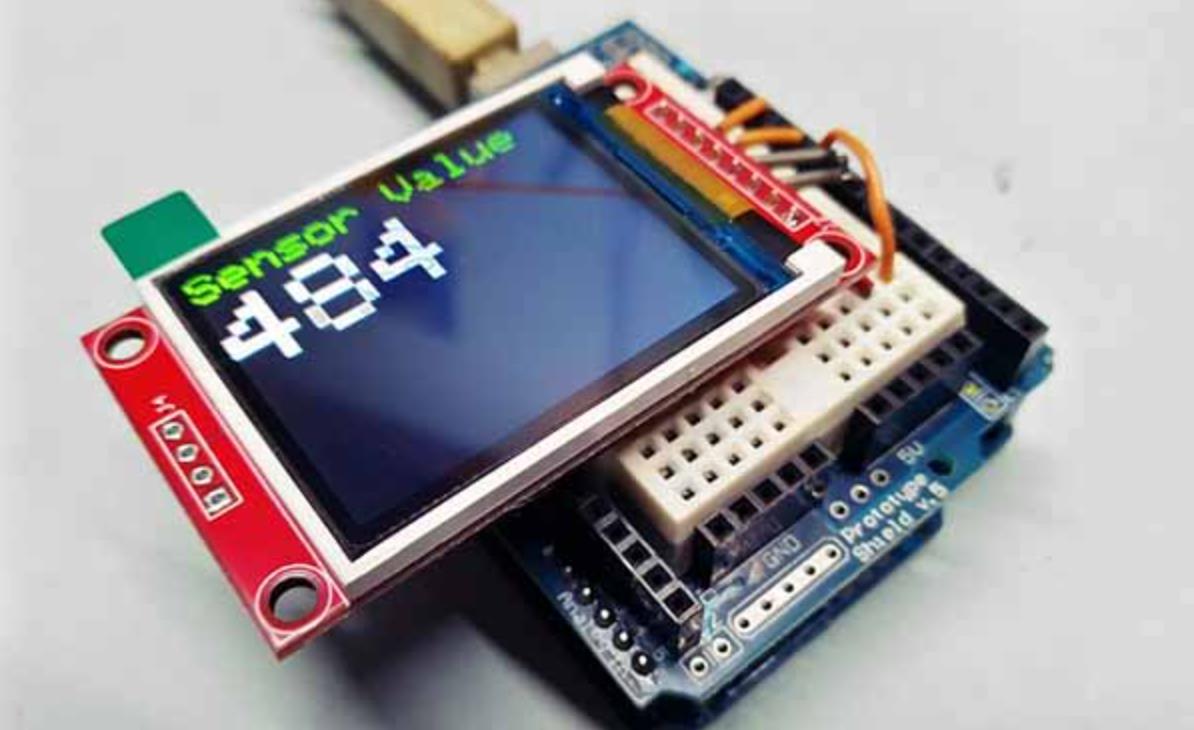

Arduino TFT 是指与 Arduino 开发板兼容的薄膜晶体管（Thin - Film - Transistor）液晶显示屏，以下是其主要特点、应用场景及注意事项的详细介绍：
一、主要特点
1、高分辨率显示：TFT 显示屏通常具有较高的分辨率，能够提供清晰、细腻的图像和文字显示效果。这使得它可以展示复杂的图形界面、丰富的色彩以及详细的信息，满足各种应用对显示质量的要求。
2、快速响应速度：TFT 技术能够实现快速的像素切换，响应速度比传统的液晶显示屏更快。这意味着在显示动态图像或进行交互操作时，不会出现明显的拖影或延迟，提供流畅的视觉体验。
3、宽视角：具有较宽的可视角度，无论从哪个方向观看显示屏，都能获得清晰的图像和一致的色彩表现。这使得在不同角度下观察显示屏时，都能保证信息的准确传达，方便多人同时查看或在不同位置操作设备。
4、丰富的色彩表现：能够呈现出丰富、鲜艳的色彩，具备较高的色彩饱和度和对比度。可以准确地显示各种颜色，使图像和界面更加生动逼真，适用于需要展示彩色图像或进行视觉交互的应用。
5、易于控制：通过 Arduino 开发板可以方便地对 TFT 显示屏进行控制。借助相应的库函数和代码，能够轻松实现图像绘制、文字显示、触摸交互等功能，降低了开发难度，即使对于没有深厚显示技术背景的开发者也较为友好。
二、应用场景
1、人机交互界面：在各种电子设备中，如智能仪器仪表、智能家居控制系统、工业自动化控制面板等，作为人机交互的窗口，用于显示菜单、参数设置界面、实时数据监测以及操作提示等信息，方便用户与设备进行交互。
2、教育领域：可用于制作教育实验设备、电子学习工具等。例如，在教学机器人中作为显示屏，展示机器人的状态信息、任务指令以及互动内容；在电子积木等教育玩具中，显示图形化的编程界面或游戏画面，增加学习的趣味性和互动性。
3、便携式设备：如手持游戏机、电子书阅读器、便携式多媒体播放器等。其高分辨率、宽视角和丰富的色彩表现能够为用户提供良好的视觉享受，同时快速响应速度也适合处理游戏中的动态画面和多媒体内容的播放。
4、物联网应用：在物联网项目中，作为节点设备的显示屏，用于展示传感器采集的数据、设备状态信息以及远程控制界面等。例如，在环境监测系统中，显示温度、湿度、空气质量等数据；在智能农业中，展示农田的灌溉状态、作物生长信息等。
三、需要注意的事项
1、电源管理：TFT 显示屏通常需要稳定的电源供应，并且其功耗相对较高。在与 Arduino 连接时，要确保电源能够满足显示屏的需求，避免因电源不稳定导致显示屏出现闪烁、显示异常或损坏等问题。同时，要合理设计电源电路，考虑节能措施，特别是在电池供电的设备中，以延长设备的续航时间。
2、接口兼容性：不同型号的 Arduino 开发板和 TFT 显示屏可能具有不同的接口类型和通信协议。在选择和使用时，要确保两者之间的接口兼容，并且正确连接引脚。有些 TFT 显示屏可能需要额外的驱动电路或转接板才能与 Arduino 顺利连接，需要仔细阅读产品说明书并进行相应的配置。
3、显示内存限制：虽然 TFT 显示屏能够显示丰富的内容，但 Arduino 的内存资源有限。在绘制复杂图像或显示大量数据时，可能会遇到内存不足的问题。因此，需要合理规划显示内容，优化图像和数据的存储方式，避免因内存耗尽导致程序崩溃或显示异常。
4、驱动程序和库的使用：为了实现 TFT 显示屏的各种功能，需要使用相应的驱动程序和库。不同的显示屏可能需要不同的库，并且这些库可能会不断更新和改进。在使用过程中，要及时关注官方文档和社区资源，获取最新的驱动程序和库，并了解其使用方法和注意事项。同时，要注意库与 Arduino IDE 版本的兼容性，避免出现编译错误或运行时问题。
5、电磁干扰：在一些电磁环境较为复杂的场合，TFT 显示屏可能会受到电磁干扰，导致显示出现噪点、闪烁或颜色异常等问题。此时，需要采取相应的抗干扰措施，如合理布线、使用屏蔽线、添加滤波电容等，以确保显示屏的稳定工作。
Arduino TFT 之 圆形位置动态移动
在嵌入式系统开发中，使用Arduino驱动的TFT（Thin-Film Transistor）液晶屏进行图形显示是一种常见的方式。其中，实现圆形的位置动态移动不仅能够展示丰富的视觉效果，还可以作为学习基础图形编程和算法优化的良好案例。这里将从主要特点、应用场景以及注意事项三个方面详细介绍如何在Arduino TFT屏上实现圆形的位置动态移动。
一、主要特点
- 基于像素点阵的精确绘图
使用Adafruit GFX库或TFT_eSPI等图形库提供的drawCircle()和fillCircle()函数，可以在任意坐标绘制指定半径的圆形。
支持抗锯齿选项（部分高级库），以提升图像边缘平滑度。 - 支持多种运动模式
线性移动：圆形沿直线路径移动，适用于模拟物体直线运动。
曲线移动：通过数学公式（如正弦波、贝塞尔曲线）控制圆形沿特定轨迹移动。
回弹效果：当圆形触及屏幕边界时反弹，模仿物理碰撞行为。 - 色彩与透明度控制
可使用RGB色彩模型设置不同颜色，增强视觉吸引力。
部分库支持透明色绘制或Alpha混合，用于创建更复杂的视觉效果。 - 帧率可控与双缓冲机制
动画刷新频率可通过delay()或定时器控制，平衡流畅性与性能。
在资源允许时可采用双缓冲技术，减少画面撕裂和闪烁。 - 资源占用优化策略
圆形动画涉及大量重复绘图操作，可能造成CPU占用过高。
简化算法、降低帧率、限制同时绘制元素数量等方式可以优化性能。
二、应用场景
- 工业监控与状态反馈
心跳式圆形动画表示设备运行状态（正常/异常）。
雷达扫描动画用于表示传感器探测范围。
圆形进度条展示任务完成比例或加载进度。 - 智能家居与用户界面
智能门铃/摄像头触发后显示脉冲提示圈。
家庭气象站显示空气质量指数的环形图表。
智能音箱语音识别激活时的响应动画。 - 教育与实验教学
物理课程中演示波纹传播、电磁场分布等抽象概念。
图形编程入门示例，帮助学生理解变量、循环与条件判断。
嵌入式开发训练项目，锻炼实时图形渲染能力。 - 艺术装置与互动展览
光影装置中随音乐节奏变化的圆形波纹。
数字艺术展中的粒子扩散、碰撞模拟。
触摸屏交互作品中点击反馈动画。 - 商业与公共信息
商场大屏广告中制作“聚焦”、“引导”动画吸引顾客注意。
自助终端界面中加载动画增强用户体验。
数码标牌系统中动态图标辅助信息传达。
三、需要注意的事项
- 性能与内存管理
动态圆形动画可能频繁调用绘图函数，导致帧率下降。
对于低端MCU（如Uno/Nano），应避免高分辨率屏幕或复杂动画逻辑。
若使用ESP32，可启用DMA加速SPI通信，提升绘图效率。 - 动画流畅性与帧率控制
刷新频率过低会导致卡顿，过高则浪费资源。
推荐保持在20~60 fps之间，根据实际效果调整。
使用millis()替代delay()可避免阻塞其他任务执行。 - 图形重绘策略优化
每次全屏清屏再重绘会增加计算负担。
可仅擦除当前帧内容并更新新位置，减少无效操作。
例如：记录前一帧圆形坐标与半径，只清除该区域像素。 - 颜色与对比度设计
文字与背景色应形成明显区分，否则影响阅读体验。
推荐搭配：
白色文字 + 黑色背景（通用）
红色文字 + 深灰背景（警报提示）
黄色文字 + 深蓝背景（夜间模式） - 多模块一致性与同步问题
若使用多个TFT屏幕拼接显示，需确保所有模块同步刷新。
各屏幕之间的圆形动画起始位置、半径变化速率应统一。
可将整个拼接区域视为一个虚拟逻辑屏幕进行统一绘制。 - 开发调试与后期维护
动态图形涉及时间控制、数学计算、图像绘制等多个环节，调试难度较高。
建议封装动画函数，便于复用与后期修改。
提供配置接口（如串口配置、OTA升级）有助于灵活调整动画参数。
1、基础圆形位置动态移动
#include <Adafruit_GFX.h>
#include <Adafruit_ST7735.h>
#include <SPI.h>
#define TFT_CS 10
#define TFT_RST 9
#define TFT_DC 8
Adafruit_ST7735 tft = Adafruit_ST7735(TFT_CS, TFT_DC, TFT_RST);
int x = 5; // 圆形初始X坐标
int y = 5; // 圆形初始Y坐标
int stepX = 1; // X方向移动步长
int stepY = 1; // Y方向移动步长
int radius = 5; // 圆形半径
void setup() {
tft.initR(INITR_BLACKTAB); // 初始化屏幕
tft.setRotation(1); // 设置屏幕方向
tft.fillScreen(ST7735_BLACK); // 填充屏幕为黑色
}
void loop() {
tft.fillScreen(ST7735_BLACK); // 清屏
tft.fillCircle(x, y, radius, ST7735_RED); // 绘制红色圆形
x += stepX; // 更新X坐标
y += stepY; // 更新Y坐标
// 边界检测
if (x >= tft.width() - radius || x <= radius) stepX = -stepX;
if (y >= tft.height() - radius || y <= radius) stepY = -stepY;
delay(20); // 控制动画速度
}
要点解读：
动态位置更新：通过x和y变量记录圆形的坐标，每次循环更新坐标。
边界检测：使用条件语句判断圆形是否到达屏幕边界，根据情况改变移动方向。
清屏操作：每次绘制前清屏，避免图形叠加。
动画速度控制：通过delay函数控制动画速度。
2、圆形位置动态移动与颜色变换
#include <Adafruit_GFX.h>
#include <Adafruit_ST7735.h>
#include <SPI.h>
#define TFT_CS 10
#define TFT_RST 9
#define TFT_DC 8
Adafruit_ST7735 tft = Adafruit_ST7735(TFT_CS, TFT_DC, TFT_RST);
int x = 5; // 圆形初始X坐标
int y = 5; // 圆形初始Y坐标
int stepX = 1; // X方向移动步长
int stepY = 1; // Y方向移动步长
int radius = 5; // 圆形半径
int colorIndex = 0; // 颜色索引
uint16_t colors[] = {ST7735_RED, ST7735_GREEN, ST7735_BLUE, ST7735_YELLOW}; // 颜色数组
void setup() {
tft.initR(INITR_BLACKTAB); // 初始化屏幕
tft.setRotation(1); // 设置屏幕方向
tft.fillScreen(ST7735_BLACK); // 填充屏幕为黑色
}
void loop() {
tft.fillScreen(ST7735_BLACK); // 清屏
tft.fillCircle(x, y, radius, colors[colorIndex]); // 绘制彩色圆形
x += stepX; // 更新X坐标
y += stepY; // 更新Y坐标
// 边界检测
if (x >= tft.width() - radius || x <= radius) stepX = -stepX;
if (y >= tft.height() - radius || y <= radius) stepY = -stepY;
// 颜色变换
colorIndex = (colorIndex + 1) % 4;
delay(20); // 控制动画速度
}
要点解读：
颜色变换：通过颜色数组和索引实现圆形颜色的动态变换。
动态位置更新：圆形在屏幕内移动，到达边界时反弹。
清屏与重绘：每次循环清屏并重新绘制圆形，避免图形叠加。
3、圆形位置动态移动与轨迹显示
#include <Adafruit_GFX.h>
#include <Adafruit_ST7735.h>
#include <SPI.h>
#define TFT_CS 10
#define TFT_RST 9
#define TFT_DC 8
Adafruit_ST7735 tft = Adafruit_ST7735(TFT_CS, TFT_DC, TFT_RST);
int x = 5; // 圆形初始X坐标
int y = 5; // 圆形初始Y坐标
int stepX = 1; // X方向移动步长
int stepY = 1; // Y方向移动步长
int radius = 5; // 圆形半径
void setup() {
tft.initR(INITR_BLACKTAB); // 初始化屏幕
tft.setRotation(1); // 设置屏幕方向
tft.fillScreen(ST7735_BLACK); // 填充屏幕为黑色
}
void loop() {
tft.fillCircle(x, y, radius, ST7735_RED); // 绘制红色圆形
tft.drawCircle(x, y, radius, ST7735_WHITE); // 绘制白色轨迹
x += stepX; // 更新X坐标
y += stepY; // 更新Y坐标
// 边界检测
if (x >= tft.width() - radius || x <= radius) stepX = -stepX;
if (y >= tft.height() - radius || y <= radius) stepY = -stepY;
delay(20); // 控制动画速度
}
要点解读：
轨迹显示：通过drawCircle绘制圆形的轨迹，增强视觉效果。
动态位置更新：圆形在屏幕内移动，到达边界时反弹。
清屏优化：不完全清屏，仅绘制新的圆形和轨迹，保留之前的轨迹。
4、基于TFT_eSPI库的圆形平滑移动（PWM控制亮度渐变）
#include <TFT_eSPI.h>
TFT_eSPI tft = TFT_eSPI();
int x = 160 / 2; // 初始X坐标（屏幕中心）
int y = 128 / 2; // 初始Y坐标
int dx = 2; // X方向移动步长
int dy = 2; // Y方向移动步长
uint16_t color = TFT_RED; // 初始颜色
void setup() {
tft.init();
tft.setRotation(3);
tft.fillScreen(TFT_BLACK);
}
void loop() {
// 清除旧圆形（通过降低亮度模拟擦除）
tft.fillCircle(x, y, 10, tft.color565(0, 0, 0));
// 更新位置
x += dx;
y += dy;
// 边界检测并反弹
if (x <= 10 || x >= 160 - 10) dx = -dx;
if (y <= 10 || y >= 128 - 10) dy = -dy;
// 绘制新圆形（带亮度渐变）
uint8_t brightness = map(sin(millis() / 500.0), -1, 1, 50, 255);
tft.fillCircle(x, y, 10, tft.color565(brightness, 0, 0));
delay(20);
}
要点解读：
平滑动画：通过sin函数实现亮度渐变，模拟呼吸灯效果。
边界反弹：检测圆形边缘与屏幕边界的碰撞，实现物理反弹效果。
性能优化：使用color565直接设置颜色值，减少计算开销。
5、基于Adafruit_GFX库的圆形轨迹追踪（模拟卫星轨道）
#include <Adafruit_GFX.h>
#include <TFT_eSPI.h>
TFT_eSPI tft = TFT_eSPI();
float angle = 0;
int centerX = 160 / 2;
int centerY = 128 / 2;
int radius = 50; // 轨道半径
void setup() {
tft.init();
tft.setRotation(3);
tft.fillScreen(TFT_BLACK);
}
void loop() {
tft.fillScreen(TFT_BLACK); // 清屏
// 计算圆形位置（椭圆轨迹）
int x = centerX + radius * cos(angle);
int y = centerY + radius * sin(angle) * 0.8; // 椭圆Y轴缩放
// 绘制轨道
tft.drawCircle(centerX, centerY, radius, TFT_WHITE);
// 绘制移动圆形
tft.fillCircle(x, y, 8, TFT_BLUE);
angle += 0.05; // 更新角度
delay(30);
}
要点解读：
轨迹计算：使用三角函数cos和sin生成椭圆路径。
动态清屏：通过fillScreen实现全屏刷新，避免残留图像。
参数可调：修改radius和角度增量可调整轨迹形状和速度。
6、基于点对点移动的圆形（无清屏优化）
#include <TFT_eSPI.h>
TFT_eSPI tft = TFT_eSPI();
int x = 0, y = 64; // 初始位置（左侧中心）
int targetX = 160, targetY = 64; // 目标位置（右侧中心）
int speed = 1; // 移动速度
void setup() {
tft.init();
tft.setRotation(3);
tft.fillScreen(TFT_BLACK);
tft.fillCircle(x, y, 10, TFT_GREEN); // 初始圆形
}
void loop() {
// 计算移动方向
int dx = (targetX > x) ? speed : -speed;
int dy = (targetY > y) ? speed : -speed;
// 擦除旧圆形（局部擦除）
tft.fillCircle(x, y, 10, TFT_BLACK);
// 更新位置
x += dx;
y += dy;
// 边界检测（到达目标后反向）
if (abs(x - targetX) < speed && abs(y - targetY) < speed) {
targetX = (targetX == 160) ? 0 : 160; // 切换目标
}
// 绘制新圆形
tft.fillCircle(x, y, 10, TFT_GREEN);
delay(20);
}
要点解读：
局部擦除：仅覆盖旧圆形区域，保留背景内容。
目标切换：到达边缘后反向移动，形成往返动画。
低资源友好：避免全屏刷新，适合低端硬件。
技术选型建议
优先方案：使用TFT_eSPI或Adafruit_GFX库，结合三角函数实现复杂轨迹。
性能注意：高频动画需优化绘制逻辑（如局部更新），避免屏幕闪烁。
扩展性：可通过添加加速度或用户输入（如触摸屏）增强交互性。
注意，以上案例只是为了拓展思路，仅供参考。它们可能有错误、不适用或者无法编译。您的硬件平台、使用场景和Arduino版本可能影响使用方法的选择。实际编程时，您要根据自己的硬件配置、使用场景和具体需求进行调整，并多次实际测试。您还要正确连接硬件，了解所用传感器和设备的规范和特性。涉及硬件操作的代码，您要在使用前确认引脚和电平等参数的正确性和安全性。
