【花雕学编程】Arduino动手做（199）---ESP32 ST7920 屏幕之随机绘制 10 个不同形状（圆形、三角形和矩形）

《Arduino 手册（思路与案例）》栏目介绍：
在电子制作与智能控制的应用领域：广泛涉及了Arduino BLDC、Arduino CNC、Arduino ESP32 SPP、Arduino FreeRTOS、Arduino FOC、Arduino GRBL、Arduino HTTP、Arduino HUB75、Arduino IoT Cloud、Arduino JSON、Arduino LCD、Arduino OLED、Arduino LVGL、Arduino PID 及 Arduino TFT 等方面的相关拓展思路和众多参考案例。本专栏目前博客近2300篇。
https://blog.csdn.net/weixin_41659040/category_12422453.html

37款传感器与模块的提法，在网络上广泛流传，其实Arduino能够兼容的传感器模块肯定是不止37种的。鉴于本人手头积累了一些传感器和执行器模块，依照实践出真知（一定要动手做）的理念，以学习和交流为目的，这里准备逐一动手试试多做实验，不管成功与否，都会记录下来——小小的进步或是搞不掂的问题，希望能够抛砖引玉。

【Arduino】189种传感器模块系列实验（资料代码+仿真编程+图形编程）
实验一百九十九：蓝屏LCD12864液晶屏 带中文字库 带背光12864-5V 并口串口

显示器 12864 蓝底白字 - 3.3V
这是一个带 LED 背光的带框型 LCD 图形 128x64。ST7920 控制器型 LCD，具有简单的命令界面。该显示器利用非官方的 12864 Arduino 库和 ST7920 芯片，使其成为几乎所有 Arduino 板项目的绝佳选择。LCD 在蓝色 LED 背光背景上提供白色文本，其引脚支持并行和串行接口。它在 3.3V 下工作，并集成了对比度调整软件控制。

实验模块接线示意图

【Arduino】168种传感器模块系列实验（资料代码+仿真编程+图形编程）
实验一百九十九：蓝屏LCD12864液晶屏 带中文字库 带背光12864-5V 并口串口
项目之十一：ESP32 ST7920屏幕之随机绘制10个不同形状（圆形、三角形和矩形）

实验开源代码

#include <Arduino.h>
#include <U8g2lib.h>
#include <SPI.h>

// 使用软件 SPI 适配 ESP32
U8G2_ST7920_128X64_F_SW_SPI u8g2(U8G2_R0, /* Clock=*/ 18, /* Data=*/ 23, /* CS=*/ 16, /* Reset=*/ 17);

int size = 128;   // **初始矩形大小**
int minSize = 10; // **最小矩形大小**
int step = 2;     // **缩小步长**
bool shrinking = true; // **控制递减或递增**

void setup() {
    Serial.begin(115200);
    u8g2.begin();
    u8g2.setPowerSave(0);  // **关闭省电模式**
    u8g2.setContrast(200); // **提高对比度**
    u8g2.setDisplayRotation(U8G2_R2);  // **旋转 180 度**
}

void loop() {
    u8g2.firstPage();
    do {
        int x = (128 - size) / 2 + 1;  // **确保矩形不贴屏幕边缘**
        int y = (64 - size) / 2 + 1;
        u8g2.drawFrame(x, y, size - 2, size - 2);  // **绘制空心矩形**
    } while (u8g2.nextPage());

    // **调整矩形尺寸**
    if (shrinking) {
        size -= step;  // **递减**
        if (size <= minSize) {
            shrinking = false; // **切换为递增**
        }
    } else {
        size += step;  // **递增**
        if (size >= 128) { // **最大值 128，确保完整循环**
            shrinking = true; // **切换为递减**
        }
    }

    delay(50);  // **控制变化速度**
}

简单解读
这段代码在 ST7920 LCD 屏幕 上实现了 随机绘制 10 个图形（圆形、三角形和矩形），核心逻辑如下：

1. 初始化
   ✅ u8g2.begin(); → 启动 ST7920 屏幕
   ✅ u8g2.setPowerSave(0); → 确保屏幕不会休眠
   ✅ u8g2.setContrast(200); → 提高对比度，让图形清晰可见
   ✅ u8g2.setDisplayRotation(U8G2_R2); → 让屏幕旋转 180 度

2. 随机生成图形
   ✅ random(0, 3) → 随机选择形状（圆形、矩形或三角形）
   ✅ random(0, 128) → 随机 X 坐标，确保图形分布均匀
   ✅ random(0, 64) → 随机 Y 坐标，确保图形不会超出屏幕
   ✅ random(10, 30) → 随机大小

3. 绘制不同图形
   ✅ drawCircle(x, y, size); → 绘制圆形
   ✅ drawFrame(x, y, size, size); → 绘制空心矩形
   ✅ drawTriangle(x, y, x+size, y+size, x-size, y+size); → 绘制三角形

4. 画面刷新
   ✅ delay(1000); → 每秒重新生成 10 个新图形
   ✅ firstPage(); do { … } while (nextPage()); → 确保显示流畅，无闪烁

这个代码让 ST7920 屏幕不断随机显示 10 个图形，每秒刷新一次。

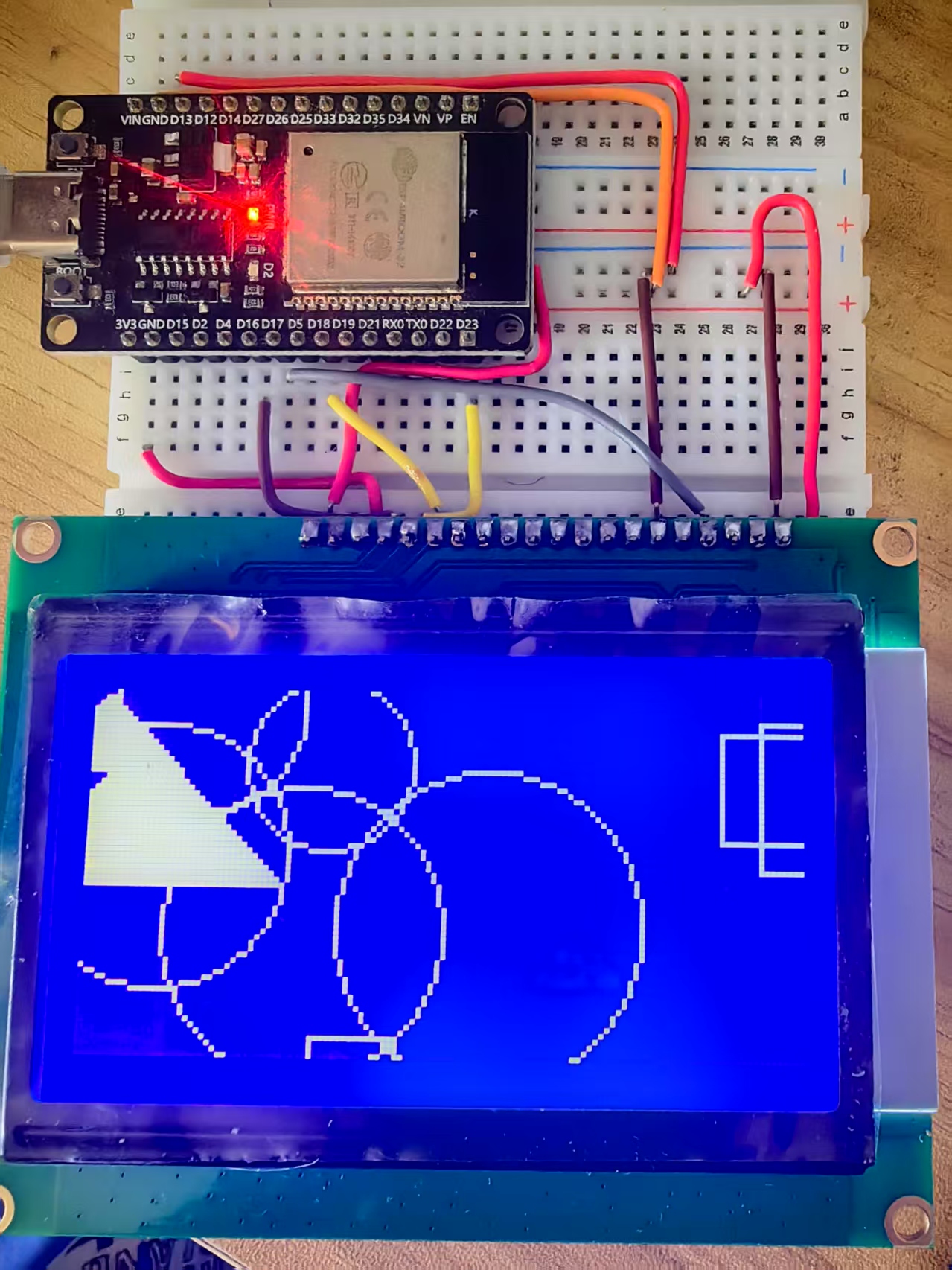

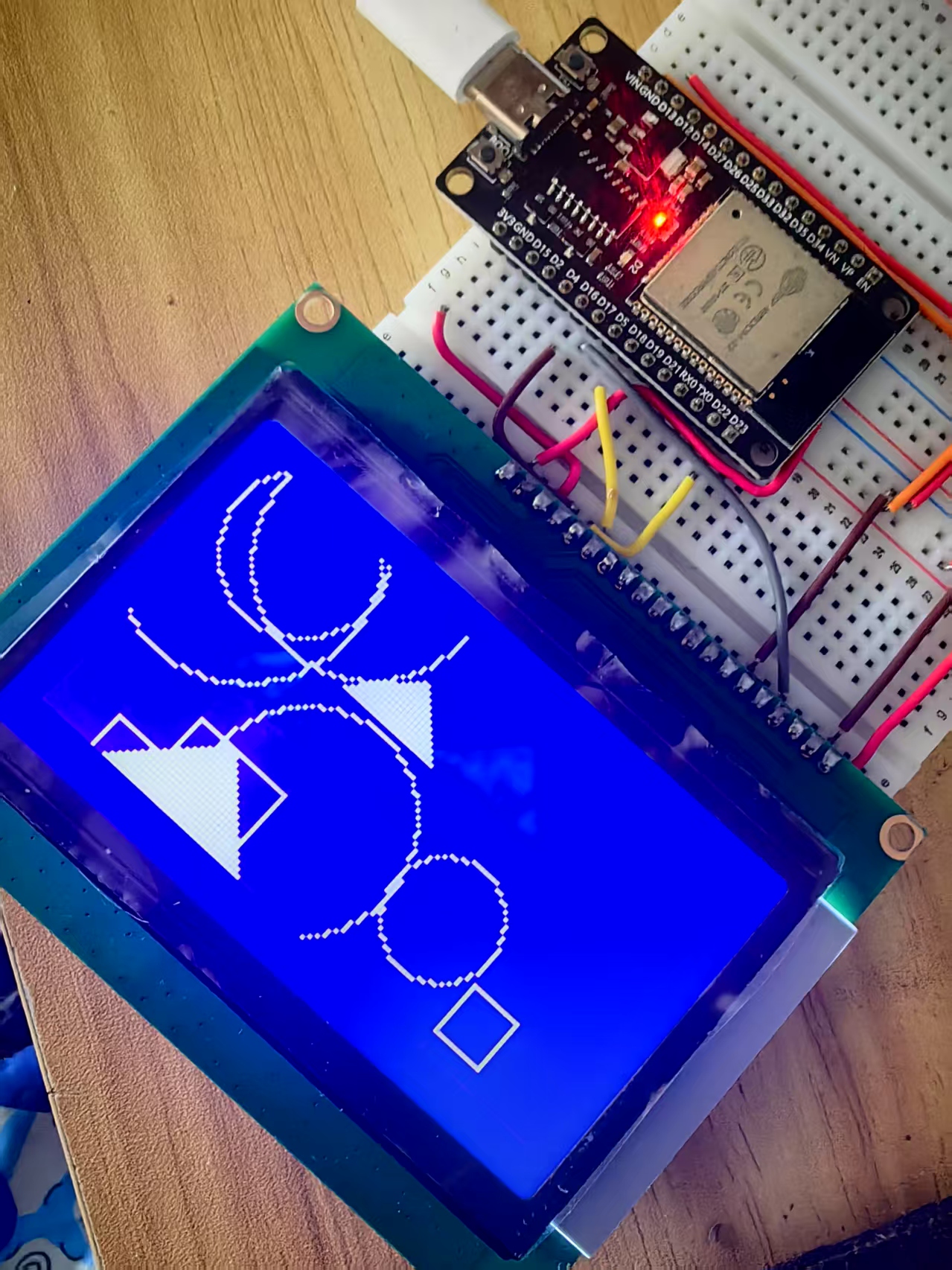

实验场景图 动态图
