Arduino是一个开放源码的电子原型平台，它可以让你用简单的硬件和软件来创建各种互动的项目。Arduino的核心是一个微控制器板，它可以通过一系列的引脚来连接各种传感器、执行器、显示器等外部设备。Arduino的编程是基于C/C++语言的，你可以使用Arduino IDE（集成开发环境）来编写、编译和上传代码到Arduino板上。Arduino还有一个丰富的库和社区，你可以利用它们来扩展Arduino的功能和学习Arduino的知识。

Arduino的特点是：
1、开放源码：Arduino的硬件和软件都是开放源码的，你可以自由地修改、复制和分享它们。
2、易用：Arduino的硬件和软件都是为初学者和非专业人士设计的，你可以轻松地上手和使用它们。
3、便宜：Arduino的硬件和软件都是非常经济的，你可以用很低的成本来实现你的想法。
4、多样：Arduino有多种型号和版本，你可以根据你的需要和喜好来选择合适的Arduino板。
5、创新：Arduino可以让你用电子的方式来表达你的创意和想象，你可以用Arduino来制作各种有趣和有用的项目，如机器人、智能家居、艺术装置等。

在这里插入图片描述
Arduino TFT 是指与 Arduino 开发板兼容的薄膜晶体管（Thin - Film - Transistor）液晶显示屏，以下是其主要特点、应用场景及注意事项的详细介绍：

一、主要特点
1、高分辨率显示：TFT 显示屏通常具有较高的分辨率，能够提供清晰、细腻的图像和文字显示效果。这使得它可以展示复杂的图形界面、丰富的色彩以及详细的信息，满足各种应用对显示质量的要求。
2、快速响应速度：TFT 技术能够实现快速的像素切换，响应速度比传统的液晶显示屏更快。这意味着在显示动态图像或进行交互操作时，不会出现明显的拖影或延迟，提供流畅的视觉体验。
3、宽视角：具有较宽的可视角度，无论从哪个方向观看显示屏，都能获得清晰的图像和一致的色彩表现。这使得在不同角度下观察显示屏时，都能保证信息的准确传达，方便多人同时查看或在不同位置操作设备。
4、丰富的色彩表现：能够呈现出丰富、鲜艳的色彩，具备较高的色彩饱和度和对比度。可以准确地显示各种颜色，使图像和界面更加生动逼真，适用于需要展示彩色图像或进行视觉交互的应用。
5、易于控制：通过 Arduino 开发板可以方便地对 TFT 显示屏进行控制。借助相应的库函数和代码，能够轻松实现图像绘制、文字显示、触摸交互等功能，降低了开发难度，即使对于没有深厚显示技术背景的开发者也较为友好。

二、应用场景
1、人机交互界面：在各种电子设备中，如智能仪器仪表、智能家居控制系统、工业自动化控制面板等，作为人机交互的窗口，用于显示菜单、参数设置界面、实时数据监测以及操作提示等信息，方便用户与设备进行交互。
2、教育领域：可用于制作教育实验设备、电子学习工具等。例如，在教学机器人中作为显示屏，展示机器人的状态信息、任务指令以及互动内容；在电子积木等教育玩具中，显示图形化的编程界面或游戏画面，增加学习的趣味性和互动性。
3、便携式设备：如手持游戏机、电子书阅读器、便携式多媒体播放器等。其高分辨率、宽视角和丰富的色彩表现能够为用户提供良好的视觉享受，同时快速响应速度也适合处理游戏中的动态画面和多媒体内容的播放。
4、物联网应用：在物联网项目中，作为节点设备的显示屏，用于展示传感器采集的数据、设备状态信息以及远程控制界面等。例如，在环境监测系统中，显示温度、湿度、空气质量等数据；在智能农业中，展示农田的灌溉状态、作物生长信息等。

三、需要注意的事项
1、电源管理：TFT 显示屏通常需要稳定的电源供应，并且其功耗相对较高。在与 Arduino 连接时，要确保电源能够满足显示屏的需求，避免因电源不稳定导致显示屏出现闪烁、显示异常或损坏等问题。同时，要合理设计电源电路，考虑节能措施，特别是在电池供电的设备中，以延长设备的续航时间。
2、接口兼容性：不同型号的 Arduino 开发板和 TFT 显示屏可能具有不同的接口类型和通信协议。在选择和使用时，要确保两者之间的接口兼容，并且正确连接引脚。有些 TFT 显示屏可能需要额外的驱动电路或转接板才能与 Arduino 顺利连接，需要仔细阅读产品说明书并进行相应的配置。
3、显示内存限制：虽然 TFT 显示屏能够显示丰富的内容，但 Arduino 的内存资源有限。在绘制复杂图像或显示大量数据时，可能会遇到内存不足的问题。因此，需要合理规划显示内容，优化图像和数据的存储方式，避免因内存耗尽导致程序崩溃或显示异常。
4、驱动程序和库的使用：为了实现 TFT 显示屏的各种功能，需要使用相应的驱动程序和库。不同的显示屏可能需要不同的库，并且这些库可能会不断更新和改进。在使用过程中，要及时关注官方文档和社区资源，获取最新的驱动程序和库，并了解其使用方法和注意事项。同时，要注意库与 Arduino IDE 版本的兼容性，避免出现编译错误或运行时问题。
5、电磁干扰：在一些电磁环境较为复杂的场合，TFT 显示屏可能会受到电磁干扰，导致显示出现噪点、闪烁或颜色异常等问题。此时，需要采取相应的抗干扰措施，如合理布线、使用屏蔽线、添加滤波电容等，以确保显示屏的稳定工作。

在这里插入图片描述

Arduino TFT 之多设备状态指示
在现代嵌入式系统与物联网（IoT）项目中，Arduino 驱动的 TFT（Thin-Film Transistor）液晶屏已成为图形化人机交互界面的重要载体。其中，“多设备状态指示” 是一类常见且关键的功能，适用于工业控制、智能家居、环境监测等场景。

一、主要特点

集中式信息展示
可同时显示多个设备的状态信息（如传感器、执行器、通信模块等）；
支持文本、图标、颜色编码等多种方式组合表达；
提供统一的可视化界面，便于用户快速识别各设备运行情况。
图形元素丰富多样
使用圆形、矩形、进度条、图标等方式表示不同设备；
支持动态更新，如闪烁提示、颜色变化等；
可结合滚动区域或分页机制，实现更多设备状态的展示。
状态分类明确
常见状态包括：
✅ 正常（绿色）
⚠️ 警告（黄色）
❌ 故障（红色）
🔄 运行中（蓝色/橙色）
每种状态可配合图标、文字说明和动画效果增强辨识度。
资源占用可控
在低端MCU（如 Uno/Nano）上可通过简化图形内容降低负载；
ESP32 等高性能平台支持更丰富的图形和动态刷新；
图标与字体资源可压缩后存储于 Flash 中，减少内存占用。
可扩展性强
支持添加新设备状态而不影响现有布局；
可通过串口、Wi-Fi、蓝牙等方式接收远程设备状态数据；
可作为大型监控系统的本地终端显示模块。

二、应用场景

工业控制系统
显示PLC、变频器、电机、温度传感器等多个设备的运行状态；
监控产线设备是否正常运转，并提供异常报警；
替代传统LED灯阵列，提升信息密度与可读性。
智能家居中心
家庭网关设备显示灯光、窗帘、安防、空调等子系统状态；
显示网络连接、Wi-Fi信号强度、云服务连接状态；
为用户提供一个集中的智能设备控制与反馈界面。
农业与环境监测
显示土壤湿度、光照强度、CO₂浓度、温湿度等多个传感器状态；
判断是否需要灌溉、通风、遮阳等操作；
自动控制设备联动时的状态反馈。
教育与实验教学
学生实验箱中展示多个传感器与执行器的状态；
编程入门课程中讲解条件判断、数组管理与图形绘制结合应用；
用于嵌入式开发训练项目，锻炼实时监控能力。
商业与公共信息终端
商场自助服务终端显示打印机、支付接口、摄像头等模块状态；
公共设施维护终端显示电梯、照明、门禁、水电表状态；
数字标牌系统中集成设备状态面板，提升管理效率。

三、需要注意的事项

避免频繁全屏刷新
若每次状态更新都清屏重绘，会显著增加CPU负担并缩短屏幕寿命；
推荐仅更新发生变化的部分区域，采用局部刷新策略。
合理设置刷新频率
对于状态变化较慢的设备（如温湿度），不需要高频刷新；
可设置为每隔几秒更新一次，或仅在接收到新状态时才刷新；
减少刷新频率有助于降低功耗，尤其适用于电池供电设备。
注意屏幕亮度与背光控制
在室内环境下过亮的屏幕可能刺眼；
可加入自动背光调节功能，根据环境光强调整亮度；
若设备长时间处于非交互状态，建议关闭背光进入休眠模式。
统一界面设计规范
各类设备应保持一致的颜色编码和图标风格；
例如：
绿色 ✔️ 表示正常
黄色 ⚠️ 表示警告
红色 ❌ 表示故障
提升用户认知效率，降低误判风险。
考虑屏幕尺寸与观看距离
小尺寸屏幕（如1.8寸）应使用较大字体和简洁图标；
大尺寸屏幕（如3.5寸以上）可适当增加细节和信息密度；
观看距离远的场合（如工厂仪表盘）应加大图标和字体。
确保文本与图形清晰可见
注意文字与背景的对比度；
避免使用相近色系导致视觉混淆；
可使用抗锯齿字体或边框强调关键信息。

在这里插入图片描述
1、多设备状态同时指示

#include <Adafruit_GFX.h>
#include <Adafruit_ST7735.h>

#define TFT_CS     10
#define TFT_RST    9
#define TFT_DC     8
Adafruit_ST7735 tft = Adafruit_ST7735(TFT_CS, TFT_DC, TFT_RST);

// 模拟多个设备状态引脚
#define DEVICE1_STATUS_PIN 2
#define DEVICE2_STATUS_PIN 3
#define DEVICE3_STATUS_PIN 4

void setup() {
  Serial.begin(9600);
  tft.initR(INITR_BLACKTAB);
  tft.setRotation(1);
  tft.fillScreen(ST7735_BLACK);

  pinMode(DEVICE1_STATUS_PIN, INPUT_PULLUP);
  pinMode(DEVICE2_STATUS_PIN, INPUT_PULLUP);
  pinMode(DEVICE3_STATUS_PIN, INPUT_PULLUP);
}

void loop() {
  int device1Status = digitalRead(DEVICE1_STATUS_PIN);
  int device2Status = digitalRead(DEVICE2_STATUS_PIN);
  int device3Status = digitalRead(DEVICE3_STATUS_PIN);

  tft.fillScreen(ST7735_BLACK);
  tft.setTextColor(ST7735_WHITE);
  tft.setTextSize(2);

  // 显示设备1状态
  tft.setCursor(10, 20);
  if (device1Status == HIGH) {
    tft.println("Device 1 is ON");
    tft.fillCircle(100, 30, 10, ST7735_GREEN);
  } else {
    tft.println("Device 1 is OFF");
    tft.fillCircle(100, 30, 10, ST7735_RED);
  }

  // 显示设备2状态
  tft.setCursor(10, 60);
  if (device2Status == HIGH) {
    tft.println("Device 2 is ON");
    tft.fillCircle(100, 70, 10, ST7735_GREEN);
  } else {
    tft.println("Device 2 is OFF");
    tft.fillCircle(100, 70, 10, ST7735_RED);
  }

  // 显示设备3状态
  tft.setCursor(10, 100);
  if (device3Status == HIGH) {
    tft.println("Device 3 is ON");
    tft.fillCircle(100, 110, 10, ST7735_GREEN);
  } else {
    tft.println("Device 3 is OFF");
    tft.fillCircle(100, 110, 10, ST7735_RED);
  }

  delay(1000);
}

要点解读：
多设备状态读取：定义了三个设备状态引脚，分别读取三个设备的状态。
分别显示：在屏幕上分别显示每个设备的状态信息和对应的状态指示圆形，通过设置不同的光标位置来区分每个设备的显示区域。
代码结构：代码结构清晰，每个设备的状态显示部分独立，便于扩展和维护。

2、带报警功能的设备状态指示

#include <Adafruit_GFX.h>
#include <Adafruit_ST7735.h>

#define TFT_CS     10
#define TFT_RST    9
#define TFT_DC     8
Adafruit_ST7735 tft = Adafruit_ST7735(TFT_CS, TFT_DC, TFT_RST);

// 模拟设备状态引脚
#define DEVICE_STATUS_PIN 2
// 报警阈值
#define ALARM_THRESHOLD 10
// 记录异常次数
int abnormalCount = 0;

void setup() {
  Serial.begin(9600);
  tft.initR(INITR_BLACKTAB);
  tft.setRotation(1);
  tft.fillScreen(ST7735_BLACK);

  pinMode(DEVICE_STATUS_PIN, INPUT_PULLUP);
}

void loop() {
  int deviceStatus = digitalRead(DEVICE_STATUS_PIN);
  tft.fillScreen(ST7735_BLACK);
  tft.setTextColor(ST7735_WHITE);
  tft.setTextSize(2);
  tft.setCursor(10, 20);

  if (deviceStatus == HIGH) {
    tft.println("Device is ON");
    tft.fillCircle(100, 100, 20, ST7735_GREEN);
    abnormalCount = 0;
  } else {
    tft.println("Device is OFF");
    tft.fillCircle(100, 100, 20, ST7735_RED);
    abnormalCount++;
    if (abnormalCount >= ALARM_THRESHOLD) {
      tft.setTextColor(ST7735_YELLOW);
      tft.setCursor(10, 50);
      tft.println("ALARM: Device has been OFF for too long!");
    }
  }

  delay(1000);
}

要点解读：
报警功能：通过设置报警阈值，当设备异常次数超过阈值时，显示报警信息。
设备状态读取：通过digitalRead函数读取设备状态。
状态显示：根据设备状态显示不同的颜色圆形，并在屏幕上显示文本信息。

3、多传感器数据实时显示

#include <SPI.h>
#include <Adafruit_GFX.h>
#include <Adafruit_ILI9341.h>

#define TFT_CS 10
#define TFT_DC 9
#define TFT_RST 8

Adafruit_ILI9341 tft = Adafruit_ILI9341(TFT_CS, TFT_DC, TFT_RST);

void setup() {
  tft.begin();
  tft.fillScreen(ILI9341_BLACK);
  tft.setRotation(1);
  tft.setTextSize(2);
  tft.setTextColor(ILI9341_WHITE);
}

void loop() {
  float temp = 25.6 + random(-1, 2) / 10.0; // 模拟温度
  float hum = 60.2 + random(-1, 2) / 10.0;  // 模拟湿度
  float light = 300 + random(-10, 10);      // 模拟光照强度
  displaySensorData(temp, hum, light);
  delay(2000); // 每2秒更新一次
}

void displaySensorData(float temp, float hum, int light) {
  tft.fillScreen(ILI9341_BLACK);
  tft.setCursor(20, 30);
  tft.print("Temp: "); tft.print(temp); tft.print(" C");
  tft.setCursor(20, 70);
  tft.print("Hum: "); tft.print(hum); tft.print(" %");
  tft.setCursor(20, 110);
  tft.print("Light: "); tft.print(light); tft.print(" lx");
}

要点解读：
多传感器数据：模拟多个传感器数据（温度、湿度、光照强度），实际开发中可替换为真实传感器。
数据可视化：在屏幕不同区域显示传感器数据，使用fillScreen清屏，确保每次更新时屏幕干净。
应用场景：适用于多参数监测设备，如气象站、智能家居传感器面板等。

在这里插入图片描述

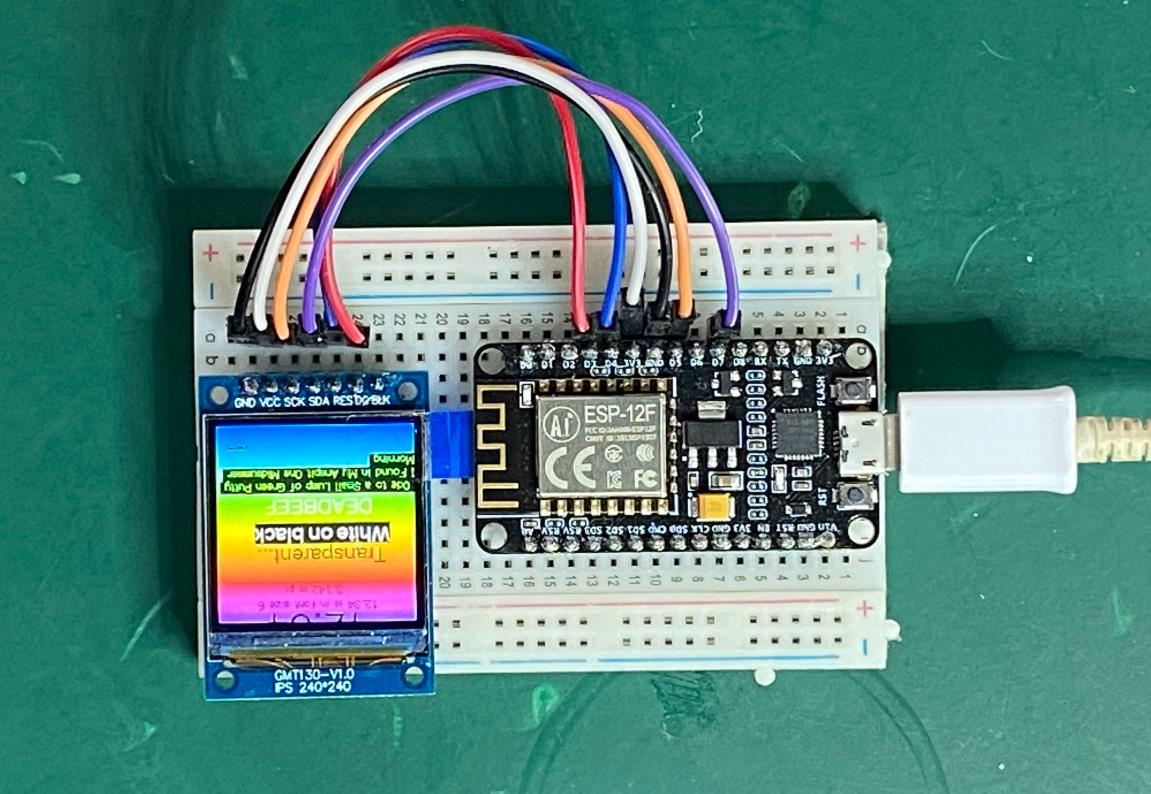

4、物联网设备状态监控面板（基于ESP8266+ILI9341 TFT）

#include <Adafruit_GFX.h>
#include <Adafruit_ILI9341.h>
#define TFT_CS 10, TFT_DC 9, TFT_RST 8
Adafruit_ILI9341 tft = Adafruit_ILI9341(TFT_CS, TFT_DC, TFT_RST);

// 模拟设备状态（实际可通过WiFi获取）
bool deviceStatus[] = {true, false, true}; // 设备1、2、3状态

void setup() {
  tft.begin();
  tft.setRotation(3);
  tft.fillScreen(ILI9341_BLACK);
}

void loop() {
  tft.fillScreen(ILI9341_BLACK);
  drawDeviceStatus("Sensor1", 50, 50, deviceStatus[0]);
  drawDeviceStatus("Outlet2", 50, 100, deviceStatus[1]);
  drawDeviceStatus("Camera3", 50, 150, deviceStatus[2]);
  delay(1000); // 模拟刷新间隔
}

void drawDeviceStatus(String name, int x, int y, bool status) {
  tft.setTextSize(2);
  tft.setTextColor(ILI9341_WHITE);
  tft.setCursor(x, y);
  tft.print(name + ": ");
  tft.setTextColor(status ? ILI9341_GREEN : ILI9341_RED);
  tft.print(status ? "Online" : "Offline");
}

要点解读：
模块化显示：通过drawDeviceStatus()函数统一绘制设备状态，便于扩展。
状态可视化：颜色区分（绿/红）直观反映设备状态。
低功耗设计：固定刷新间隔减少资源占用，适合电池供电场景。

5、工业设备异常报警看板

#include <Adafruit_GFX.h>
#include <Adafruit_ST7735.h>
#define TFT_CS 10, TFT_DC 9, TFT_RST 8
Adafruit_ST7735 tft = Adafruit_ST7735(TFT_CS, TFT_DC, TFT_RST);

struct Device {
  String name;
  float temp;
  float vib;
  bool alarm;
};

Device devices[] = {
  {"Motor1", 45.0, 2.1, false},
  {"Pump2", 60.0, 5.0, true} // 模拟异常设备
};

void setup() {
  tft.initR(INITR_BLACKTAB);
  tft.setRotation(1);
  tft.fillScreen(ST7735_BLACK);
}

void loop() {
  for (int i = 0; i < 2; i++) {
    tft.setTextColor(devices[i].alarm ? ST7735_RED : ST7735_WHITE);
    tft.setCursor(10, 10 + i * 30);
    tft.print(devices[i].name + " T:" + String(devices[i].temp) + " V:" + String(devices[i].vib));
    if (devices[i].alarm) blinkText(10, 10 + i * 30, 100); // 异常闪烁
  }
  delay(500);
}

void blinkText(int x, int y, int duration) {
  static bool visible = true;
  tft.setTextColor(visible ? ST7735_RED : ST7735_BLACK);
  tft.setCursor(x, y);
  tft.print("ALARM!       ");
  visible = !visible;
  delay(duration);
}

要点解读：
结构体封装：使用Device结构体管理多设备参数，代码更清晰。
异常报警设计：通过blinkText()函数实现闪烁效果，吸引注意力。
实时性：快速刷新（500ms）确保报警及时性，适合工业场景。

6、智能家居控制面板

#include <SPI.h>
#include <TFT_eSPI.h>
TFT_eSPI tft = TFT_eSPI();
#include <XPT2046_Touchscreen.h>
XPT2046_Touchscreen ts(TFT_CS, TFT_DC);

struct SmartDevice {
  String name;
  bool state;
  int16_t x, y, w, h; // 按钮区域
};

SmartDevice devices[] = {
  {"Light", false, 50, 50, 60, 30},
  {"AC", false, 50, 100, 60, 30},
  {"Curtain", false, 50, 150, 60, 30}
};

void setup() {
  tft.init();
  tft.setRotation(1);
  ts.begin();
  tft.fillScreen(TFT_BLACK);
}

void loop() {
  if (ts.touched()) {
    TS_Point p = ts.getPoint();
    for (auto &dev : devices) {
      if (p.x > dev.x && p.x < dev.x + dev.w &&
          p.y > dev.y && p.y < dev.y + dev.h) {
        dev.state = !dev.state; // 切换状态
      }
    }
  }
  updateDisplay();
}

void updateDisplay() {
  tft.fillScreen(TFT_BLACK);
  for (auto &dev : devices) {
    tft.setTextColor(dev.state ? TFT_GREEN : TFT_RED);
    tft.fillRect(dev.x, dev.y, dev.w, dev.h, dev.state ? TFT_GREEN : TFT_RED);
    tft.setTextSize(1);
    tft.setCursor(dev.x + 5, dev.y + 5);
    tft.print(dev.name);
  }
}

要点解读：
触摸交互：通过XPT2046触摸屏实现状态切换，提升用户体验。
动态更新：updateDisplay()函数仅刷新变化部分，优化性能。
家居场景适配：按钮布局与状态颜色符合常见智能家居设计规范。

注意，以上案例只是为了拓展思路，仅供参考。它们可能有错误、不适用或者无法编译。您的硬件平台、使用场景和Arduino版本可能影响使用方法的选择。实际编程时，您要根据自己的硬件配置、使用场景和具体需求进行调整，并多次实际测试。您还要正确连接硬件，了解所用传感器和设备的规范和特性。涉及硬件操作的代码，您要在使用前确认引脚和电平等参数的正确性和安全性。
