37款传感器与模块的提法，在网络上广泛流传，其实Arduino能够兼容的传感器模块肯定是不止37种的。鉴于本人手头积累了一些传感器和执行器模块，依照实践出真知（一定要动手做）的理念，以学习和交流为目的，这里准备逐一动手试试多做实验，不管成功与否，都会记录下来——小小的进步或是搞不掂的问题，希望能够抛砖引玉。

**【Arduino】189种传感器模块系列实验（资料代码+仿真编程+图形编程）

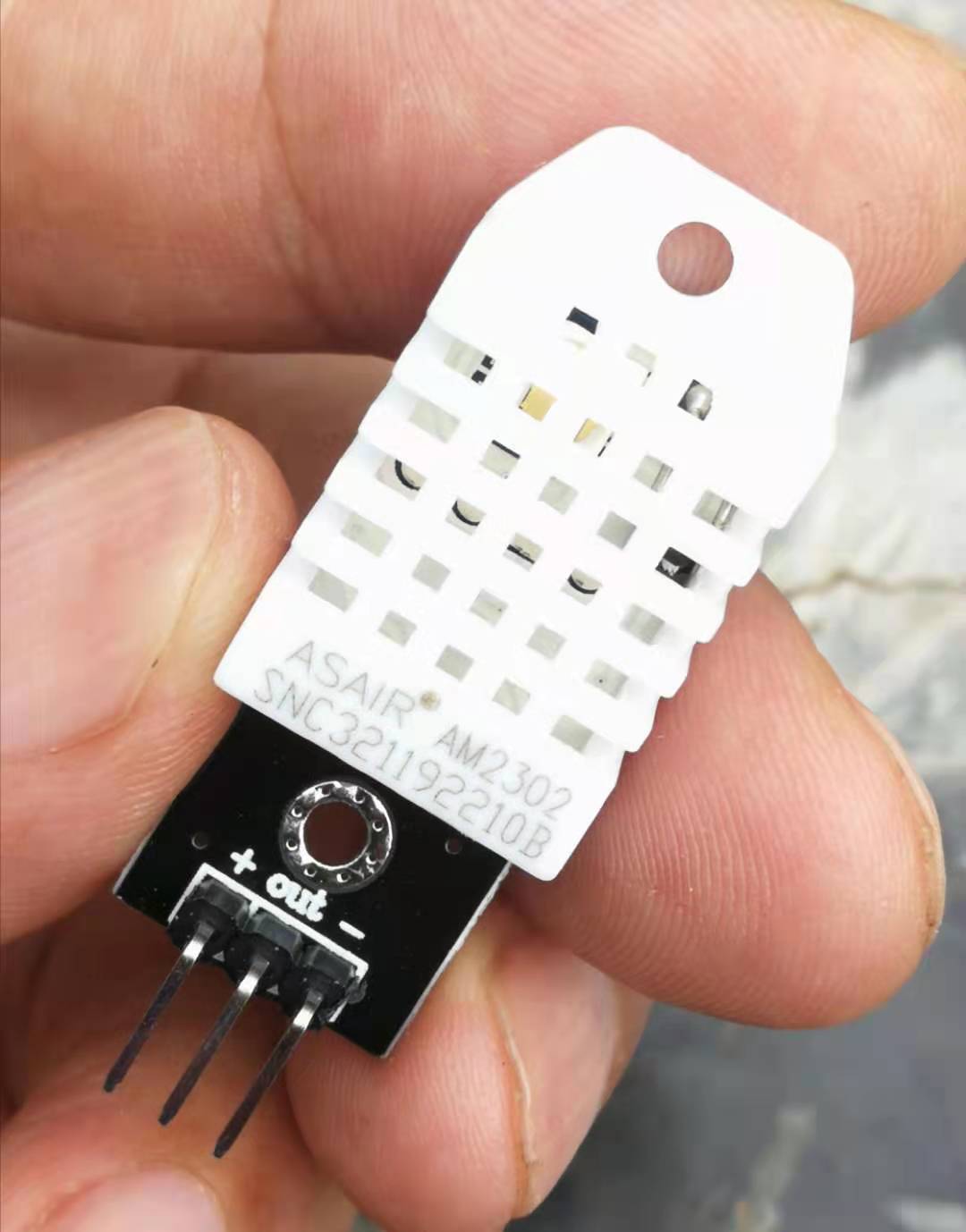

实验二百一十八：DHT22 单总线数字温湿度传感器 AM2302电子积木模块 **

在这里插入图片描述

DHT22 是一款常用的单总线数字温湿度传感器，以下是关于它的详细介绍：
1、基本概述
DHT22 采用单总线通信协议，能够实时测量环境中的温度和湿度，并将测量结果以数字信号的形式输出。它具有体积小、功耗低、精度高、稳定性强等优点，广泛应用于智能家居、气象监测、农业温室等领域。

2、主要特性
高精度测量：温度测量范围为 - 40℃至 80℃，精度可达 ±0.5℃；湿度测量范围为 0% 至 100% RH，精度可达 ±2% RH。
单总线接口：仅需一个引脚即可与微控制器进行通信，简化了硬件连接，降低了成本。
数字输出：直接输出数字信号，无需额外的模数转换电路，方便微控制器进行读取和处理。
低功耗：工作电流通常在 0.5mA 至 2mA 之间，适合电池供电的设备使用。
响应速度快：能够在短时间内快速测量并更新温湿度数据，一般响应时间在 1 秒以内。

3、应用场景
智能家居：用于监测室内温湿度，实现自动调节空调、加湿器、除湿器等设备的运行，提供舒适的居住环境。
气象监测：可以作为小型气象站的温湿度传感器，实时监测环境温湿度变化，为气象预报和研究提供数据支持。
农业温室：帮助农民监测温室内的温湿度，及时采取措施调节环境，为农作物生长提供最佳条件，提高农作物产量和质量。
工业生产：在一些对温湿度要求较高的工业生产环境中，如电子制造、药品生产等，用于监测和控制生产环境的温湿度，确保产品质量。

在这里插入图片描述

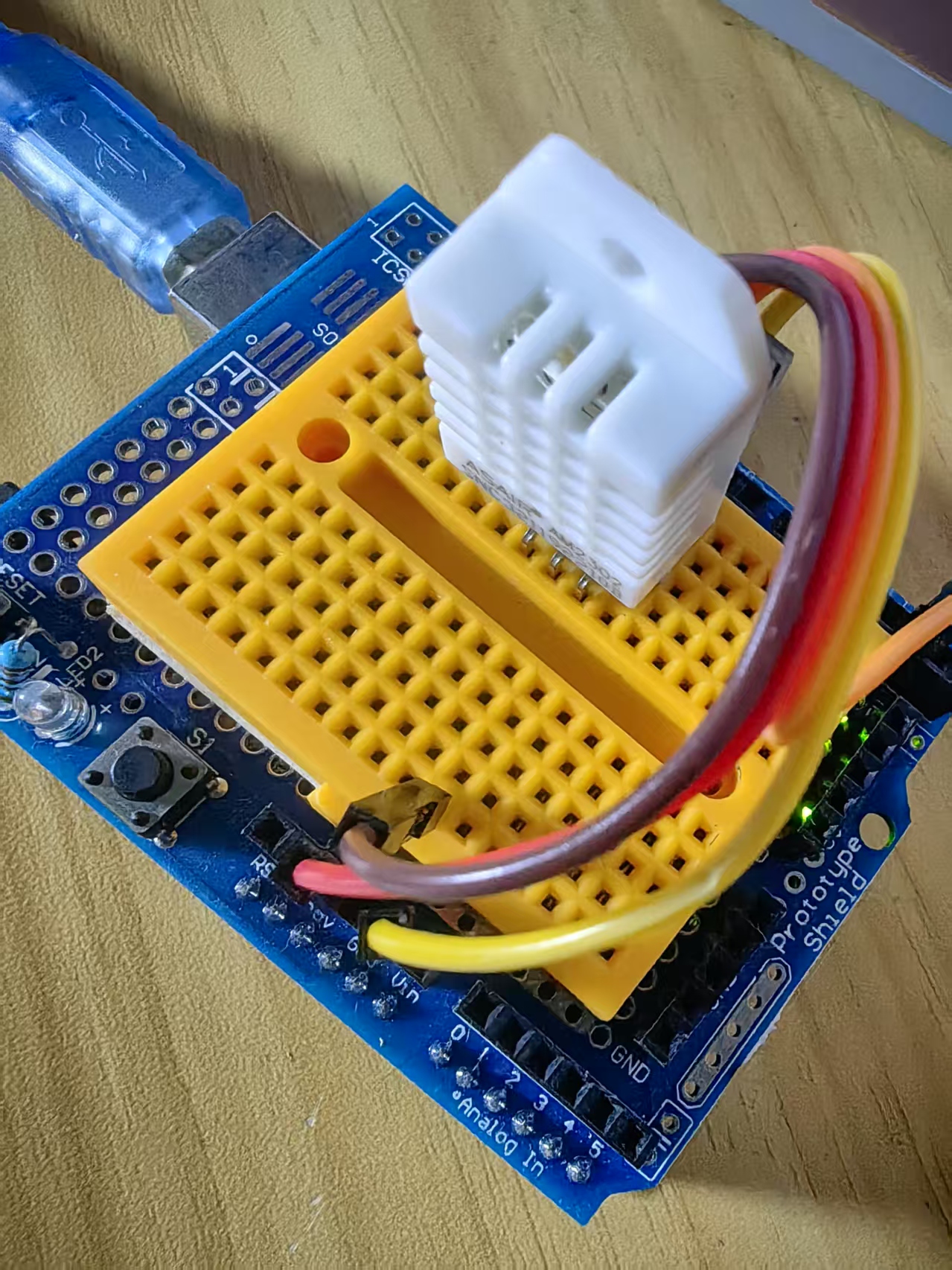

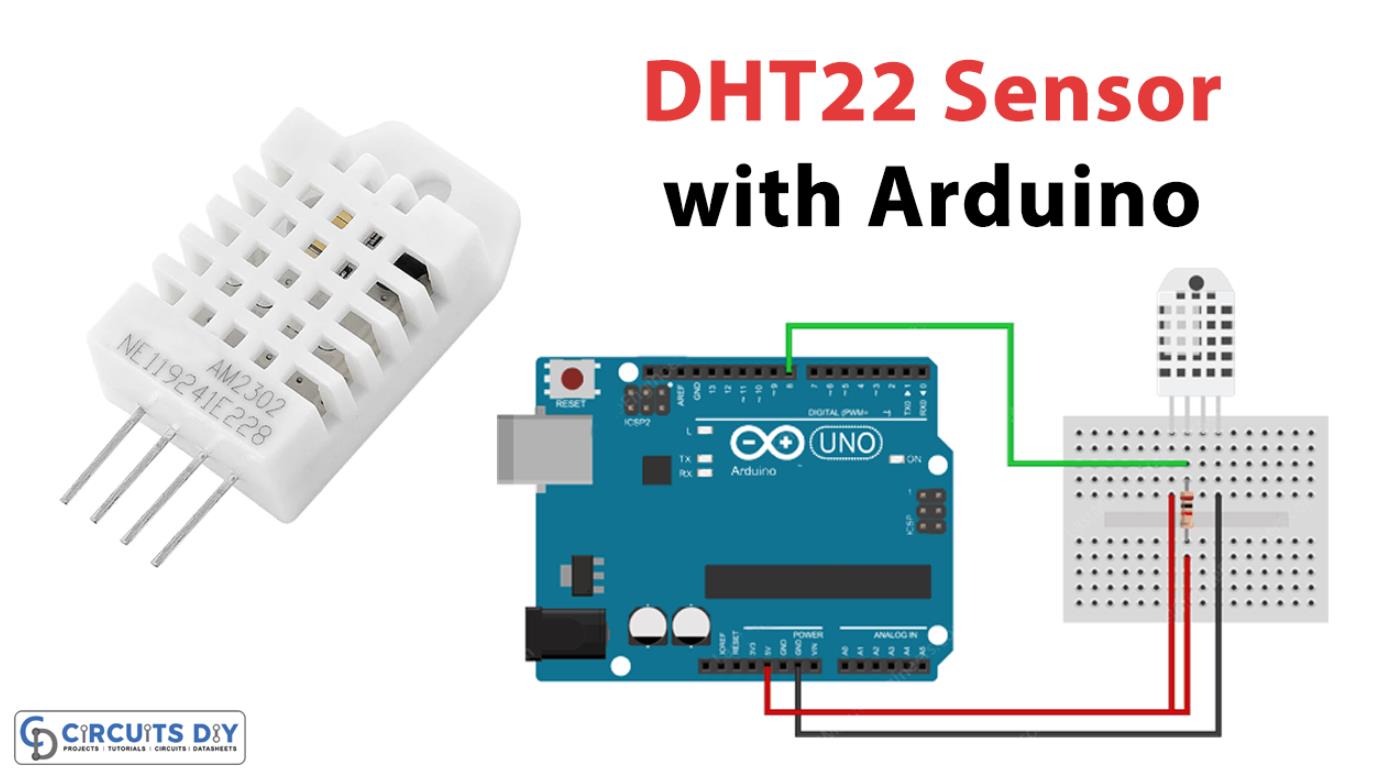

实验模块接线示意图

在这里插入图片描述

【Arduino】189种传感器模块系列实验（资料代码+仿真编程+图形编程）
实验二百一十八：DHT22 单总线数字温湿度传感器 AM2302电子积木模块
项目之三：使用 DHT22 传感器读取温湿度数据并计算热指数

实验开源代码

/*
  【Arduino】189种传感器模块系列实验（资料代码+仿真编程+图形编程）
  实验二百一十八：DHT22 单总线数字温湿度传感器 AM2302电子积木模块
  项目之三：使用 DHT22 传感器读取温湿度数据并计算热指数
*/

#include "DHT.h"

#define DHTPIN 2     // Digital pin connected to the DHT sensor
// Feather HUZZAH ESP8266 note: use pins 3, 4, 5, 12, 13 or 14 --
// Pin 15 can work but DHT must be disconnected during program upload.

// Uncomment whatever type you're using!
//#define DHTTYPE DHT11   // DHT 11
#define DHTTYPE DHT22   // DHT 22  (AM2302), AM2321
//#define DHTTYPE DHT21   // DHT 21 (AM2301)

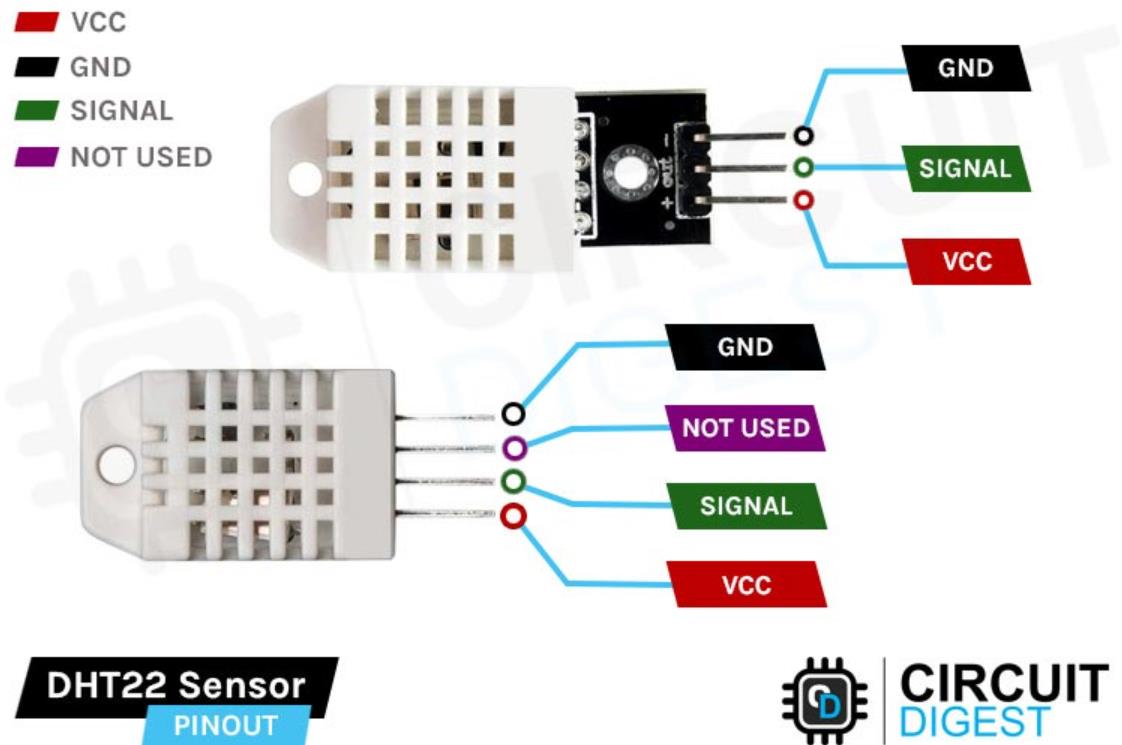

// Connect pin 1 (on the left) of the sensor to +5V
// NOTE: If using a board with 3.3V logic like an Arduino Due connect pin 1
// to 3.3V instead of 5V!
// Connect pin 2 of the sensor to whatever your DHTPIN is
// Connect pin 3 (on the right) of the sensor to GROUND (if your sensor has 3 pins)
// Connect pin 4 (on the right) of the sensor to GROUND and leave the pin 3 EMPTY (if your sensor has 4 pins)
// Connect a 10K resistor from pin 2 (data) to pin 1 (power) of the sensor

// Initialize DHT sensor.
// Note that older versions of this library took an optional third parameter to
// tweak the timings for faster processors.  This parameter is no longer needed
// as the current DHT reading algorithm adjusts itself to work on faster procs.
DHT dht(DHTPIN, DHTTYPE);

void setup() {
  Serial.begin(9600);
  Serial.println(F("DHTxx test!"));

  dht.begin();
}

void loop() {
  // Wait a few seconds between measurements.
  delay(2000);

  // Reading temperature or humidity takes about 250 milliseconds!
  // Sensor readings may also be up to 2 seconds 'old' (its a very slow sensor)
  float h = dht.readHumidity();
  // Read temperature as Celsius (the default)
  float t = dht.readTemperature();
  // Read temperature as Fahrenheit (isFahrenheit = true)
  float f = dht.readTemperature(true);

  // Check if any reads failed and exit early (to try again).
  if (isnan(h) || isnan(t) || isnan(f)) {
    Serial.println(F("Failed to read from DHT sensor!"));
    return;
  }

  // Compute heat index in Fahrenheit (the default)
  float hif = dht.computeHeatIndex(f, h);
  // Compute heat index in Celsius (isFahreheit = false)
  float hic = dht.computeHeatIndex(t, h, false);

  Serial.print(F("Humidity: "));
  Serial.print(h);
  Serial.print(F("%  Temperature: "));
  Serial.print(t);
  Serial.print(F("°C "));
  Serial.print(f);
  Serial.print(F("°F  Heat index: "));
  Serial.print(hic);
  Serial.print(F("°C "));
  Serial.print(hif);
  Serial.println(F("°F"));
}

代码解读

这段代码使用 DHT22 传感器读取温度和湿度数据，并计算热指数，核心逻辑如下：

传感器连接
✅ #define DHTPIN 2 → 数据线连接 Arduino 的 D2 引脚
✅ #define DHTTYPE DHT22 → 指定传感器类型（DHT22，可更换为 DHT11 或 DHT21）
✅ 供电连接 → 5V 或 3.3V（根据开发板逻辑电压选择）
✅ 上拉电阻 → 使用 10kΩ 电阻连接数据线与电源，确保信号稳定
初始化
✅ Serial.begin(9600); → 启动串口通信
✅ dht.begin(); → 初始化 DHT22 传感器
读取温湿度
✅ float h = dht.readHumidity(); → 获取湿度
✅ float t = dht.readTemperature(); → 获取温度（摄氏度）
✅ float f = dht.readTemperature(true); → 获取温度（华氏度）
数据处理
✅ 检测读取失败 → isnan(h) || isnan(t) || isnan(f) 确保数据有效
✅ 计算热指数（体感温度） → dht.computeHeatIndex(t, h, false); 以摄氏度计算
✅ dht.computeHeatIndex(f, h); 以华氏度计算
输出数据
✅ 湿度 → Serial.print(h); Serial.print(“%”);
✅ 温度（摄氏 & 华氏） → Serial.print(t); Serial.print("°C "); Serial.print(f); Serial.print(“°F”);
✅ 热指数 → Serial.print(hic); Serial.print("°C "); Serial.print(hif); Serial.println(“°F”);
循环采集
✅ delay(2000); → 每 2 秒采集一次数据，适合定期监测
