【花雕学编程】Arduino LCD几个案例

Arduino是一个开放源码的电子原型平台，它可以让你用简单的硬件和软件来创建各种互动的项目。Arduino的核心是一个微控制器板，它可以通过一系列的引脚来连接各种传感器、执行器、显示器等外部设备。Arduino的编程是基于C/C++语言的，你可以使用Arduino IDE（集成开发环境）来编写、编译和上传代码到Arduino板上。Arduino还有一个丰富的库和社区，你可以利用它们来扩展Arduino的功能和学习Arduino的知识。

Arduino的特点是：
1、开放源码：Arduino的硬件和软件都是开放源码的，你可以自由地修改、复制和分享它们。
2、易用：Arduino的硬件和软件都是为初学者和非专业人士设计的，你可以轻松地上手和使用它们。
3、便宜：Arduino的硬件和软件都是非常经济的，你可以用很低的成本来实现你的想法。
4、多样：Arduino有多种型号和版本，你可以根据你的需要和喜好来选择合适的Arduino板。
5、创新：Arduino可以让你用电子的方式来表达你的创意和想象，你可以用Arduino来制作各种有趣和有用的项目，如机器人、智能家居、艺术装置等。

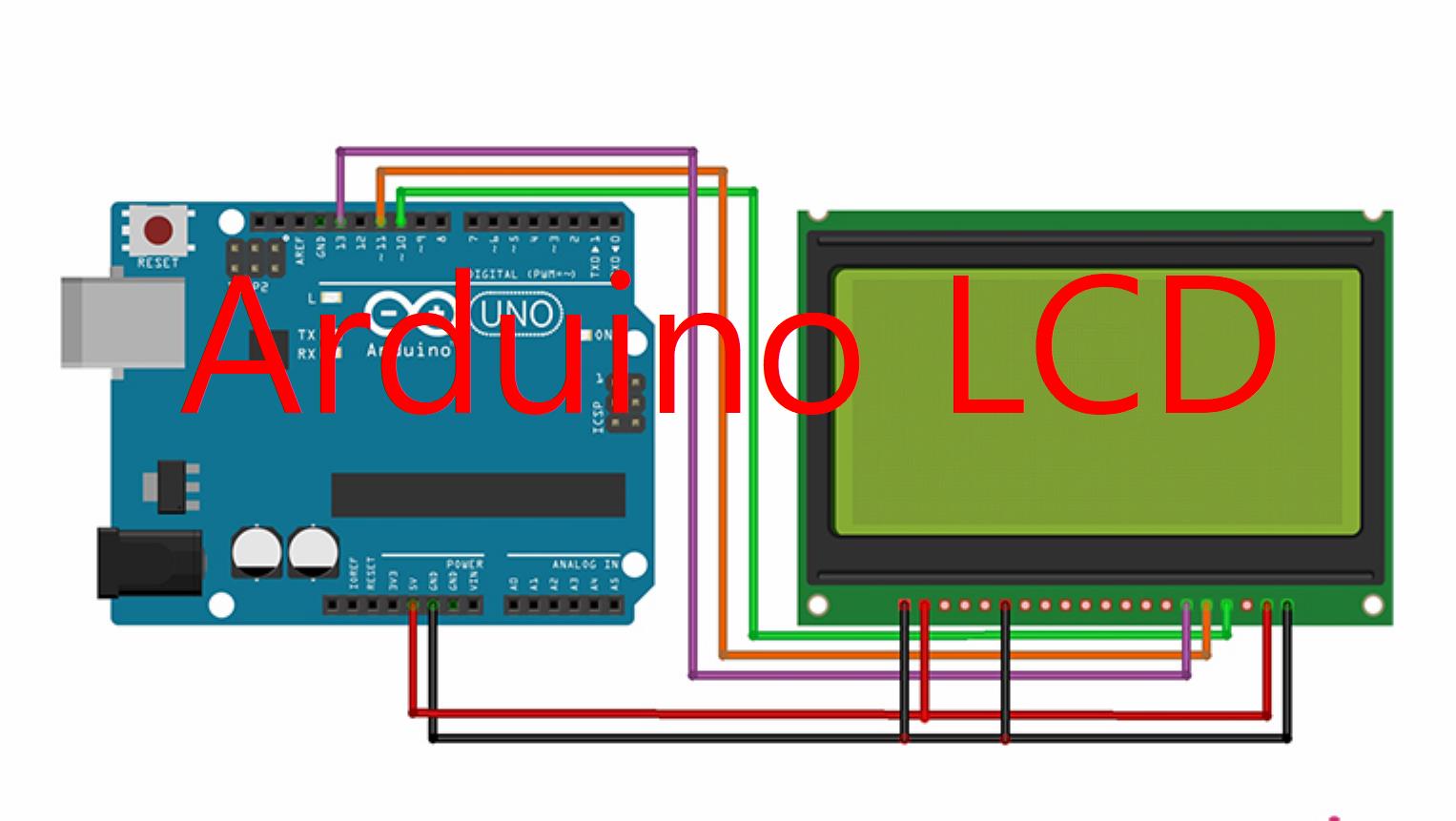

Arduino LCD：专业视角下的全面解析
在嵌入式系统开发中，LCD（Liquid Crystal Display）液晶显示屏是实现信息可视化和人机交互的重要组成部分。Arduino 作为广泛应用的开源硬件平台，其对多种类型 LCD 屏幕的良好支持，使得开发者能够快速构建低成本、高可用性的显示系统。

一、主要特点

1. 接口种类丰富

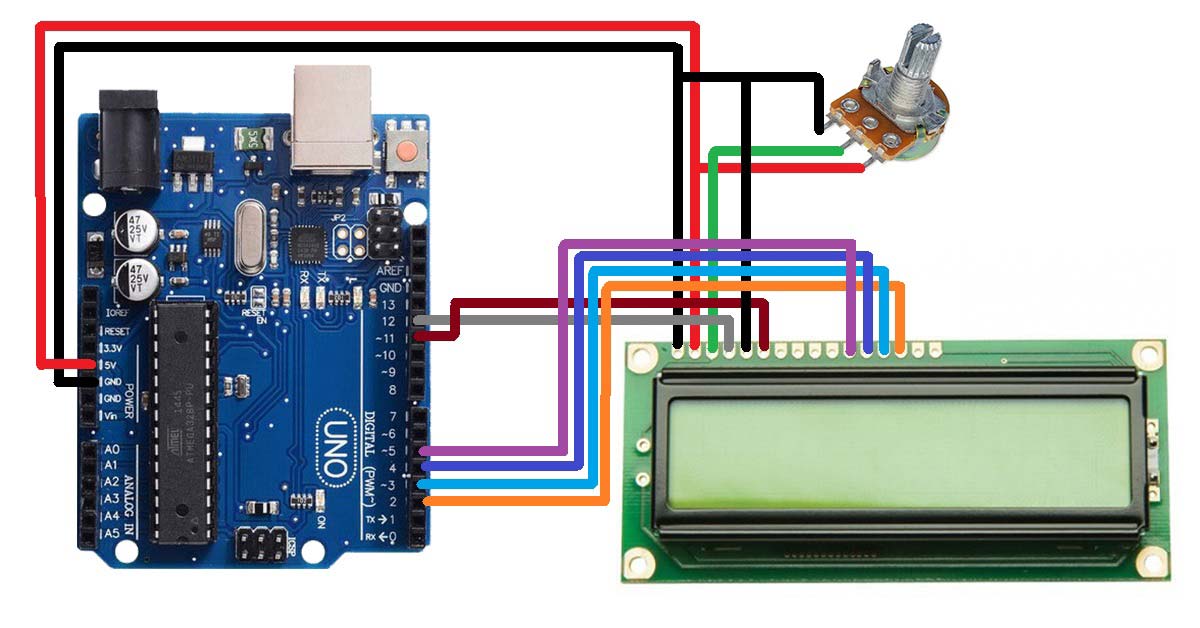

   字符型 LCD（如 16x2、20x4）：使用 HD44780 控制器，常见于基础教学项目；
   图形点阵 LCD（如 128x64 OLED、TFT 彩色屏）：支持自由绘图，适合复杂界面；
   通信方式多样：
   并行接口（8位/4位模式）

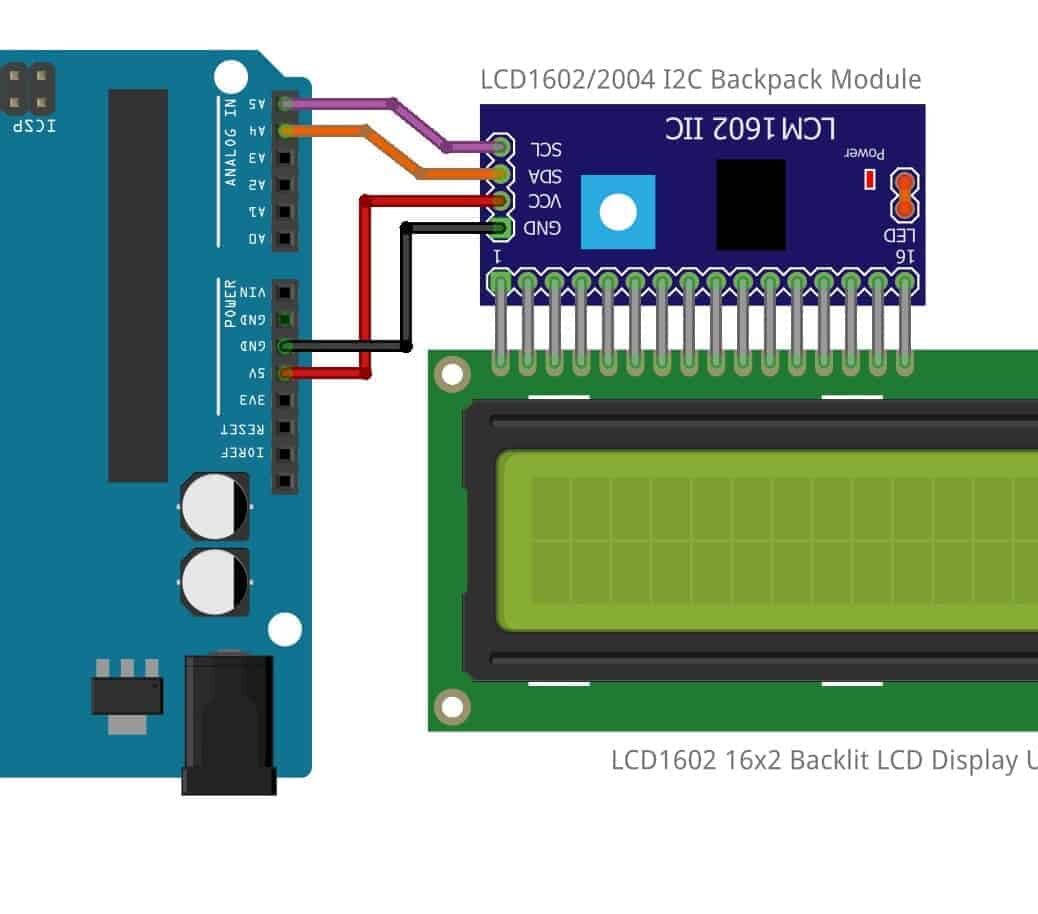

   I²C 接口（节省引脚资源）
   SPI 接口（高速数据传输）
2. 低功耗与稳定性强
   多数 LCD 模块（尤其是OLED）具有较低功耗特性，适用于电池供电设备；
   工作电压范围宽（3.3V~5V），兼容性强；
   支持长时间连续运行，稳定性好。
3. 图形与文本混合显示能力强
   字符型 LCD 可自定义字符（最多8个用户定义字符）；
   图形型 LCD 支持绘制线条、矩形、圆形、图像等；
   支持多字体、中文字符（需加载字库）及动态刷新。
4. 开发资源成熟
   社区提供大量现成库函数，例如：
   LiquidCrystal（用于HD44780字符屏）
   U8g2lib / SSD1306（用于OLED图形屏）
   TFT_eSPI / ILI9341（用于TFT彩色屏）
   支持 Arduino IDE、PlatformIO 等主流开发环境。
5. 可扩展性与集成度高
   可与其他传感器、执行器、无线模块（如蓝牙、Wi-Fi）协同工作；
   适合作为小型监控终端、状态面板、操作引导界面；
   支持远程控制更新内容（通过串口或网络协议）。

二、典型应用场景

1. 工业控制系统
   显示PLC状态、温度、压力、液位等实时参数；
   提供本地操作提示与报警信息；
   替代传统按钮+LED指示灯组合，提升操作效率。
2. 智能家居与物联网
   智能网关设备显示连接状态、传感器数据、Wi-Fi强度；
   家庭气象站展示温湿度、风速、空气质量等；
   智能门锁显示“开锁成功”、“密码错误”等反馈信息。
3. 教育与实验教学
   编程入门教学中展示变量值、调试信息；
   嵌入式课程讲解GPIO、I²C/SPI通信、中断等核心概念；
   学生创新项目中实现信息反馈与人机交互。
4. 商业与零售设备
   自助服务终端显示操作指引；
   POS收银机显示商品名称、价格、支付状态；
   智能售货机显示商品介绍与购买提示。
5. 农业与环境监测
   土壤湿度、光照强度、CO₂浓度等传感器数据显示；
   温室大棚控制器的状态反馈；
   水质检测仪、气象站的数据输出。
6. 艺术装置与互动展览
   数字艺术展中的文字说明与引导；
   科技馆互动装置的操作提示；
   商场数字标牌系统的静态/动态信息展示。

三、注意事项

1. 合理选择LCD类型与尺寸
   根据功能需求选择字符型或图形型屏幕；
   小型项目优先考虑 I²C 接口的 OLED 屏幕（如 SSD1306）；
   高分辨率或彩色需求则选择 TFT 类屏幕（如 ILI9341）。
2. 避免频繁全屏刷新
   对图形型屏幕而言，每次全屏重绘会显著增加CPU负载；
   应采用局部刷新策略，仅更新变化部分区域；
   使用双缓冲机制可减少画面闪烁，但需权衡内存占用。
3. 注意电源管理与背光控制
   OLED 屏幕无需背光，功耗更低；
   LCD 背光亮度应根据环境调整，避免过亮刺眼；
   若为低功耗设计，可在空闲时关闭背光或进入休眠模式。
4. 字体与图标资源优化
   中文显示需加载字库，可能占用较大Flash空间；
   合理裁剪字库，仅包含常用汉字以节省资源；
   图标建议使用点阵格式并压缩存储。
5. 兼容性与接口配置
   不同型号的LCD模块可能需要不同的初始化设置；
   注意I²C地址冲突问题（可通过逻辑分析仪或扫描工具排查）；
   使用电平转换器确保3.3V模块与5V主控兼容。
6. 代码结构与维护性
   将LCD相关逻辑封装为独立模块或类，便于复用；
   注释清晰，命名规范，提高后期维护效率；
   提供串口调试接口或OTA升级能力，方便远程修改显示内容。

   1、基础多设备状态指示

#include <LiquidCrystal.h>

// 初始化LCD，设定RS, E, D4, D5, D6, D7引脚
LiquidCrystal lcd(12, 11, 5, 4, 3, 2);

// 模拟设备状态引脚
#define DEVICE1_STATUS_PIN 2
#define DEVICE2_STATUS_PIN 3
#define DEVICE3_STATUS_PIN 4

void setup() {
  lcd.begin(16, 2); // 设置LCD的列数和行数
  pinMode(DEVICE1_STATUS_PIN, INPUT_PULLUP);
  pinMode(DEVICE2_STATUS_PIN, INPUT_PULLUP);
  pinMode(DEVICE3_STATUS_PIN, INPUT_PULLUP);
}

void loop() {
  int device1Status = digitalRead(DEVICE1_STATUS_PIN);
  int device2Status = digitalRead(DEVICE2_STATUS_PIN);
  int device3Status = digitalRead(DEVICE3_STATUS_PIN);

  lcd.clear(); // 清除LCD显示内容
  lcd.setCursor(0, 0); // 设置光标位置
  if (device1Status == HIGH) {
    lcd.print("Device 1: ON");
  } else {
    lcd.print("Device 1: OFF");
  }

  lcd.setCursor(0, 1); // 设置光标位置
  if (device2Status == HIGH) {
    lcd.print("Device 2: ON");
  } else {
    lcd.print("Device 2: OFF");
  }

  lcd.setCursor(10, 1); // 设置光标位置
  if (device3Status == HIGH) {
    lcd.print("Device 3: ON");
  } else {
    lcd.print("Device 3: OFF");
  }

  delay(1000); // 每秒更新一次状态
}

要点解读：
多设备状态读取：通过digitalRead函数读取多个设备状态引脚的状态。
状态显示布局：在LCD的不同位置显示不同设备的状态信息。
动态更新：每秒刷新一次状态，实时显示设备状态变化。

2、带报警功能的设备状态指示

#include <LiquidCrystal.h>

// 初始化LCD，设定RS, E, D4, D5, D6, D7引脚
LiquidCrystal lcd(12, 11, 5, 4, 3, 2);

// 模拟设备状态引脚
#define DEVICE_STATUS_PIN 2
#define ALARM_THRESHOLD 10 // 报警阈值
int abnormalCount = 0; // 异常计数

void setup() {
  lcd.begin(16, 2); // 设置LCD的列数和行数
  pinMode(DEVICE_STATUS_PIN, INPUT_PULLUP);
}

void loop() {
  int deviceStatus = digitalRead(DEVICE_STATUS_PIN);

  lcd.clear(); // 清除LCD显示内容
  lcd.setCursor(0, 0); // 设置光标位置
  if (deviceStatus == HIGH) {
    lcd.print("Device: ON");
    abnormalCount = 0; // 重置异常计数
  } else {
    lcd.print("Device: OFF");
    abnormalCount++; // 增加异常计数
  }

  if (abnormalCount >= ALARM_THRESHOLD) {
    lcd.setCursor(0, 1);
    lcd.print("ALARM: Device OFF");
  }

  delay(1000); // 每秒更新一次状态
}

要点解读：
报警功能：通过设置报警阈值，当设备异常次数超过阈值时，显示报警信息。
设备状态读取：通过digitalRead函数读取设备状态。
状态显示：根据设备状态显示不同的信息，并在异常时显示报警信息。

3、结合传感器数据的设备状态指示

#include <LiquidCrystal.h>
#include <DHT.h>

// 初始化LCD，设定RS, E, D4, D5, D6, D7引脚
LiquidCrystal lcd(12, 11, 5, 4, 3, 2);

// 初始化DHT传感器
#define DHTPIN 7
#define DHTTYPE DHT11
DHT dht(DHTPIN, DHTTYPE);

void setup() {
  lcd.begin(16, 2); // 设置LCD的列数和行数
  dht.begin(); // 初始化DHT传感器
}

void loop() {
  float h = dht.readHumidity(); // 读取湿度
  float t = dht.readTemperature(); // 读取温度

  lcd.clear(); // 清除LCD显示内容
  lcd.setCursor(0, 0); // 设置光标位置
  lcd.print("Temp: ");
  lcd.print(t); // 显示温度
  lcd.print(" C");

  lcd.setCursor(0, 1); // 设置光标位置
  lcd.print("Humidity: ");
  lcd.print(h); // 显示湿度
  lcd.print(" %");

  delay(2000); // 每2秒更新一次数据
}

要点解读：
传感器数据读取：结合DHT11传感器读取温度和湿度数据。
数据可视化：在LCD屏幕上显示传感器数据，实时更新。
应用场景：适用于环境监测设备，如气象站或智能家居传感器面板。

4、实时温度监控显示（基于LM35传感器）

#include <LiquidCrystal.h>
LiquidCrystal lcd(12, 11, 5, 4, 3, 2); // RS, EN, D4-D7

const int tempPin = A0;

void setup() {
  lcd.begin(16, 2); // 初始化16x2 LCD
  lcd.print("Temperature:");
}

void loop() {
  float tempC = analogRead(tempPin) * 0.48828125; // LM35转换公式
  lcd.setCursor(0, 1); // 移动到第二行
  lcd.print(tempC);
  lcd.print(" C  "); // 清除残留字符
  delay(1000); // 每秒更新一次
}

要点解读：
传感器集成：通过LM35将模拟信号转换为温度值，适合环境监测类项目。
显示优化：使用setCursor()定位显示位置，避免数据刷新时的闪烁问题。
单位标注：明确显示单位（℃），提升用户可读性。

5、倒计时计时器（带按键控制）

#include <LiquidCrystal.h>
LiquidCrystal lcd(12, 11, 5, 4, 3, 2);

const int buttonPin = 7;
int countdown = 0;
bool isRunning = false;

void setup() {
  lcd.begin(16, 2);
  pinMode(buttonPin, INPUT_PULLUP);
  lcd.print("Press to set");
}

void loop() {
  if (digitalRead(buttonPin) == LOW && !isRunning) {
    countdown += 10; // 每次按下增加10秒
    lcd.setCursor(0, 1);
    lcd.print("Time: ");
    lcd.print(countdown);
    delay(300); // 防抖
  }

  if (countdown > 0 && isRunning) {
    lcd.setCursor(0, 1);
    lcd.print("Remaining: ");
    lcd.print(countdown);
    countdown--;
    delay(1000);
  } else if (countdown == 0) {
    lcd.clear();
    lcd.print("Time's Up!");
    isRunning = false;
  }
}

要点解读：
用户交互：通过按钮设置时间，适合需要用户输入的场景（如厨房定时器）。
状态管理：使用isRunning标志区分设置模式和运行模式。
防抖处理：简单延时避免按钮误触发。

6、多传感器数据显示（LCD分屏显示）

#include <LiquidCrystal.h>
#include <DHT.h>
LiquidCrystal lcd(12, 11, 5, 4, 3, 2);
#define DHTPIN 6
#define DHTTYPE DHT11
DHT dht(DHTPIN, DHTTYPE);

int lightPin = A1;
int page = 0;

void setup() {
  lcd.begin(16, 2);
  dht.begin();
}

void loop() {
  float humidity = dht.readHumidity();
  float temp = dht.readTemperature();
  int light = analogRead(lightPin);

  if (page == 0) {
    lcd.clear();
    lcd.print("Temp: ");
    lcd.print(temp);
    lcd.print("C");
    lcd.setCursor(0, 1);
    lcd.print("Humidity: ");
    lcd.print(humidity);
    lcd.print("%");
  } else {
    lcd.clear();
    lcd.print("Light: ");
    lcd.print(light);
    lcd.setCursor(0, 1);
    lcd.print("Press Reset"); // 提示切换显示
  }

  page = (page + 1) % 2; // 切换页面
  delay(3000); // 每3秒切换一次
}

要点解读：
多传感器集成：结合DHT11和光敏电阻，适合环境监控系统。
分屏显示：通过page变量循环切换显示内容，避免信息过载。
资源管理：注意传感器读取间隔（如DHT11需至少2秒间隔）。

注意，以上案例只是为了拓展思路，仅供参考。它们可能有错误、不适用或者无法编译。您的硬件平台、使用场景和Arduino版本可能影响使用方法的选择。实际编程时，您要根据自己的硬件配置、使用场景和具体需求进行调整，并多次实际测试。您还要正确连接硬件，了解所用传感器和设备的规范和特性。涉及硬件操作的代码，您要在使用前确认引脚和电平等参数的正确性和安全性。
