37款传感器与模块的提法，在网络上广泛流传，其实Arduino能够兼容的传感器模块肯定是不止37种的。鉴于本人手头积累了一些传感器和执行器模块，依照实践出真知（一定要动手做）的理念，以学习和交流为目的，这里准备逐一动手试试多做实验，不管成功与否，都会记录下来——小小的进步或是搞不掂的问题，希望能够抛砖引玉。

** 【Arduino】189种传感器模块系列实验（资料代码+仿真编程+图形编程）
实验二百四十五：DS3231 高精度时钟模块 IIC/I2C接口实时计时传感器**

在这里插入图片描述

在这里插入图片描述

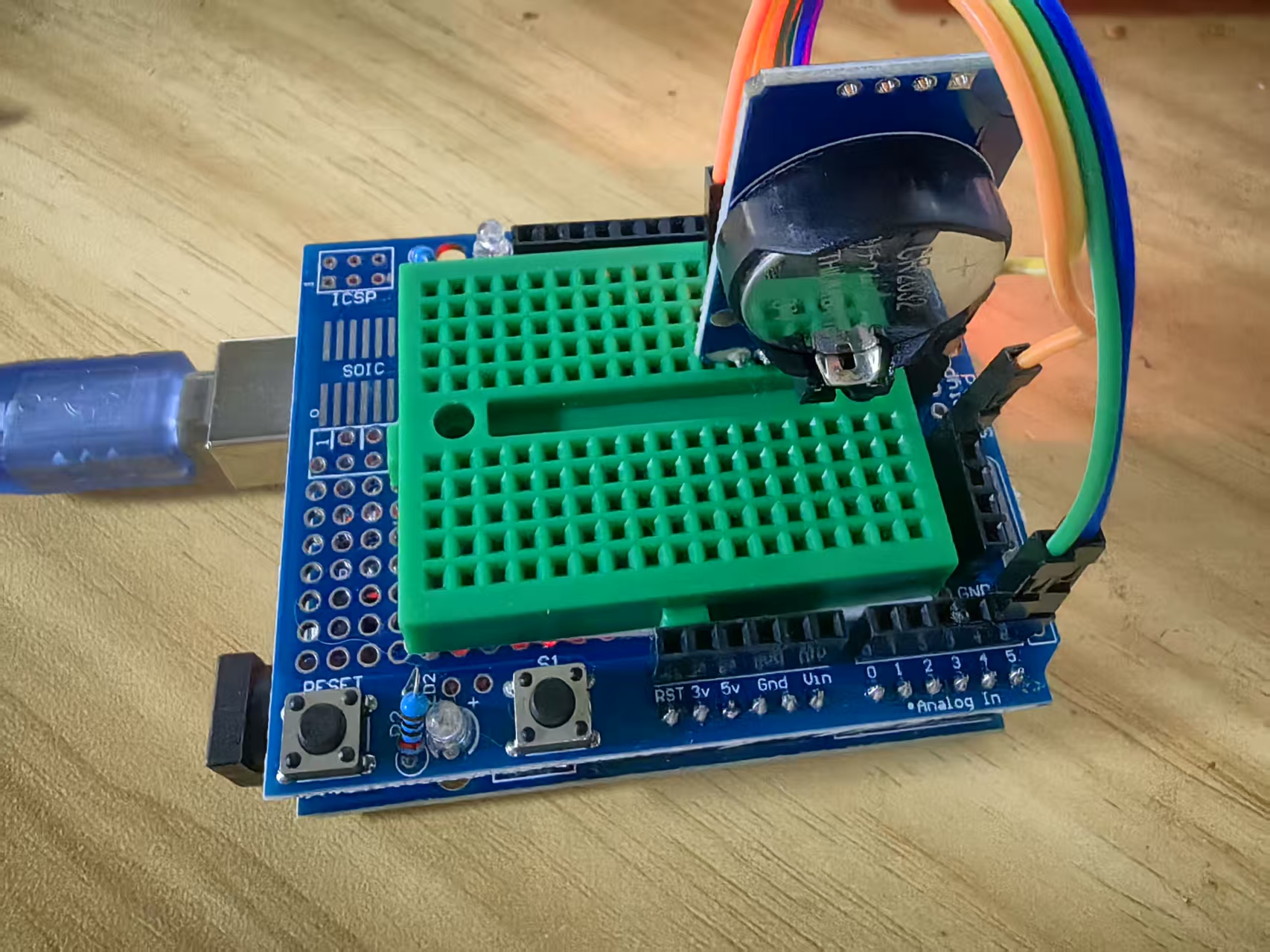

实验模块接线示意图

在这里插入图片描述

库安装
为了在我们的项目中使用 DS3231 模块，我们将使用一个名为 uRTCLib 的特殊库。该库使从 RTC 读取时间数据变得超级简单。
尽管 uRTCLib 易于使用，但它也非常强大。与许多其他 RTC 库不同，它支持昼夜闹钟，并允许您控制 SQW（方波）输出。

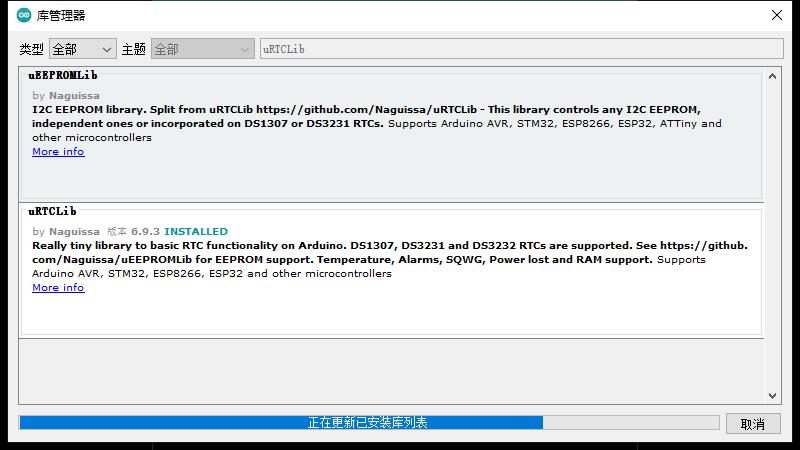

要安装库

首先打开您的 Arduino IDE 程序。然后点击库管理器左侧边栏上的图标。
在搜索框中键入 “urtclib” 以筛选结果。
查找 Naguissa 的 uRTCLib 库。
单击 Install 按钮将其添加到您的 Arduino IDE。

在这里插入图片描述

【Arduino】189种传感器模块系列实验（资料代码+仿真编程+图形编程）
实验二百四十五：DS3231 高精度时钟模块 IIC/I2C接口实时计时传感器
项目之一：读取日期、时间和温度

实验开源代码

/*
  【Arduino】189种传感器模块系列实验（资料代码+仿真编程+图形编程）
  实验二百四十五：DS3231 高精度时钟模块  IIC/I2C接口 实时计时传感器
  项目之一：读取日期、时间和温度
*/

#include "Arduino.h"
#include "uRTCLib.h"

// 初始化 RTC 模块（I2C 地址 0x68）
uRTCLib rtc(0x68);

// 定义星期名称数组
char daysOfTheWeek[7][12] = {
    "Sunday", "Monday", "Tuesday", "Wednesday",
    "Thursday", "Friday", "Saturday"
};

void setup() {
    Serial.begin(9600);  // 初始化串口通讯

    URTCLIB_WIRE.begin();  // 初始化 I2C

    // 设置 RTC 时间（仅需要设置一次，设置后可注释掉）
    // 例如：2025年5月11日 12:56
    rtc.set(0, 00, 6, 7, 11, 5, 25);
    // rtc.set(秒, 分钟, 小时, 星期, 日期, 月份, 年份)
    // 星期: 1=星期天, 7=星期六
}

void loop() {
    rtc.refresh();  // 更新 RTC 数据

    // 打印当前日期和时间
    Serial.print("Current Date & Time: ");
    Serial.print(rtc.year());
    Serial.print('/');
    Serial.print(rtc.month());
    Serial.print('/');
    Serial.print(rtc.day());
    Serial.print(" (");
    Serial.print(daysOfTheWeek[rtc.dayOfWeek() - 1]);  // 显示星期
    Serial.print(") ");
    Serial.print(rtc.hour());
    Serial.print(':');
    Serial.print(rtc.minute());
    Serial.print(':');
    Serial.println(rtc.second());

    // 打印温度数据
    Serial.print("Temperature: ");
    Serial.print(rtc.temp() / 100);  // 温度除以 100 获取实际值
    Serial.println("°C");

    Serial.println();
    delay(1000);  // 每秒更新一次
}

代码简单解读

这段代码使用 RTC（实时时钟）模块获取当前日期、时间和温度数据，并通过串口输出，核心逻辑如下：

初始化 RTC
✅ uRTCLib rtc(0x68); → 创建 RTC 对象，使用 I2C 地址 0x68
✅ URTCLIB_WIRE.begin(); → 初始化 I2C 通信
✅ rtc.set(0, 56, 12, 2, 14, 4, 25); → 设置 RTC 初始时间（只需运行一次）
读取数据
✅ rtc.refresh(); → 从 RTC 读取最新数据
✅ rtc.year(), rtc.month(), rtc.day() → 获取年、月、日
✅ rtc.hour(), rtc.minute(), rtc.second() → 获取小时、分钟、秒
✅ daysOfTheWeek[rtc.dayOfWeek() - 1] → 从数组获取星期名称

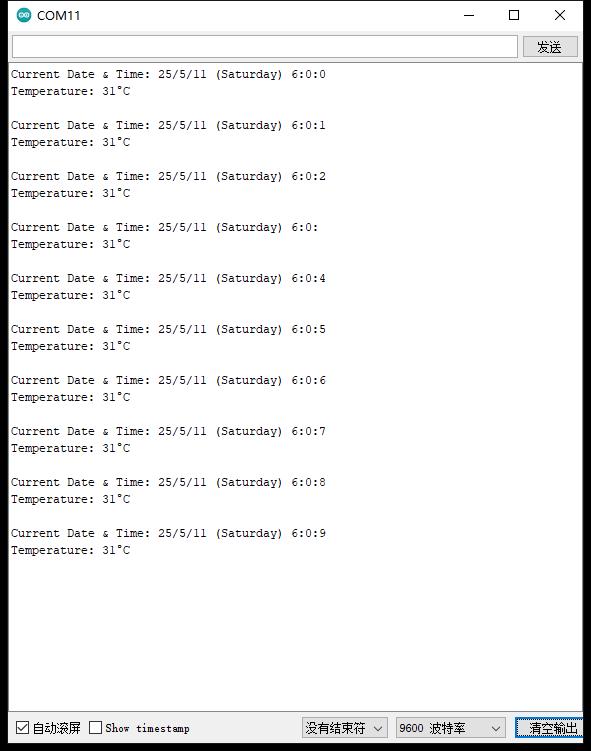

打印时间与温度
✅ Serial.print() → 格式化打印日期、时间和星期
✅ Serial.print(rtc.temp() / 100); Serial.println(“°C”); → 转换并输出温度
采集间隔
✅ delay(1000); → 每秒更新一次数据
