《Arduino 手册（思路与案例）》栏目介绍：
在电子制作与智能控制的应用领域：广泛涉及了Arduino BLDC、Arduino CNC、Arduino ESP32 SPP、Arduino FreeRTOS、Arduino FOC、Arduino GRBL、Arduino HTTP、Arduino HUB75、Arduino IoT Cloud、Arduino JSON、Arduino LCD、Arduino OLED、Arduino LVGL、Arduino PID 及 Arduino TFT 等方面的相关拓展思路和众多参考案例。本专栏目前博客近2300篇。
https://blog.csdn.net/weixin_41659040/category_12422453.html

37款传感器与模块的提法，在网络上广泛流传，其实Arduino能够兼容的传感器模块肯定是不止37种的。鉴于本人手头积累了一些传感器和执行器模块，依照实践出真知（一定要动手做）的理念，以学习和交流为目的，这里准备逐一动手试试多做实验，不管成功与否，都会记录下来——小小的进步或是搞不掂的问题，希望能够抛砖引玉。

** 【Arduino】189种传感器模块系列实验（资料代码+仿真编程+图形编程）
实验二百五十五：TEMT6000环境光传感器可见光模拟光照强度检测模块/智能家居**

在这里插入图片描述

TSL2561 传感器将一个宽带光电二极管（可见光加红外）和一个红外响应光电二极管组合在单个 CMOS 集成电路上，能够在 20 位动态范围（16 位分辨率）内提供近明视响应。两个集成 ADC 将光电二极管电流转换为数字输出，表示在每个通道上测得的辐照度。此数字输出可以输入到微处理器，其中以勒克斯为单位的照度（环境光水平）是使用经验公式得出的，以近似人眼反应。

通常可用的 TSL2561 传感器模块（TSL2561 分线板）提供 I2C 接口，因此我们只需将其连接到我们的 Arduino 即可。虽然它是一个值得尊敬的驱动器，但在 I2C 背景中处理硬件和软件对于许多 Arduino 初学者来说可能不是一件容易的事。因此，我们被迫引入 Light-To-Arduino 实验的另一种简单替代方案。在这里，尽管有 I2C 接口，但只使用了 Arduino 的模拟输入。不用说，这个小实验需要一个简单的附加硬件。硬件只不过是一个环境光传感器电路，该电路围绕 Vishay Semiconductors 的硅 NPN 外延平面光电晶体管TEMT6000连接。

在这里插入图片描述

在这里插入图片描述

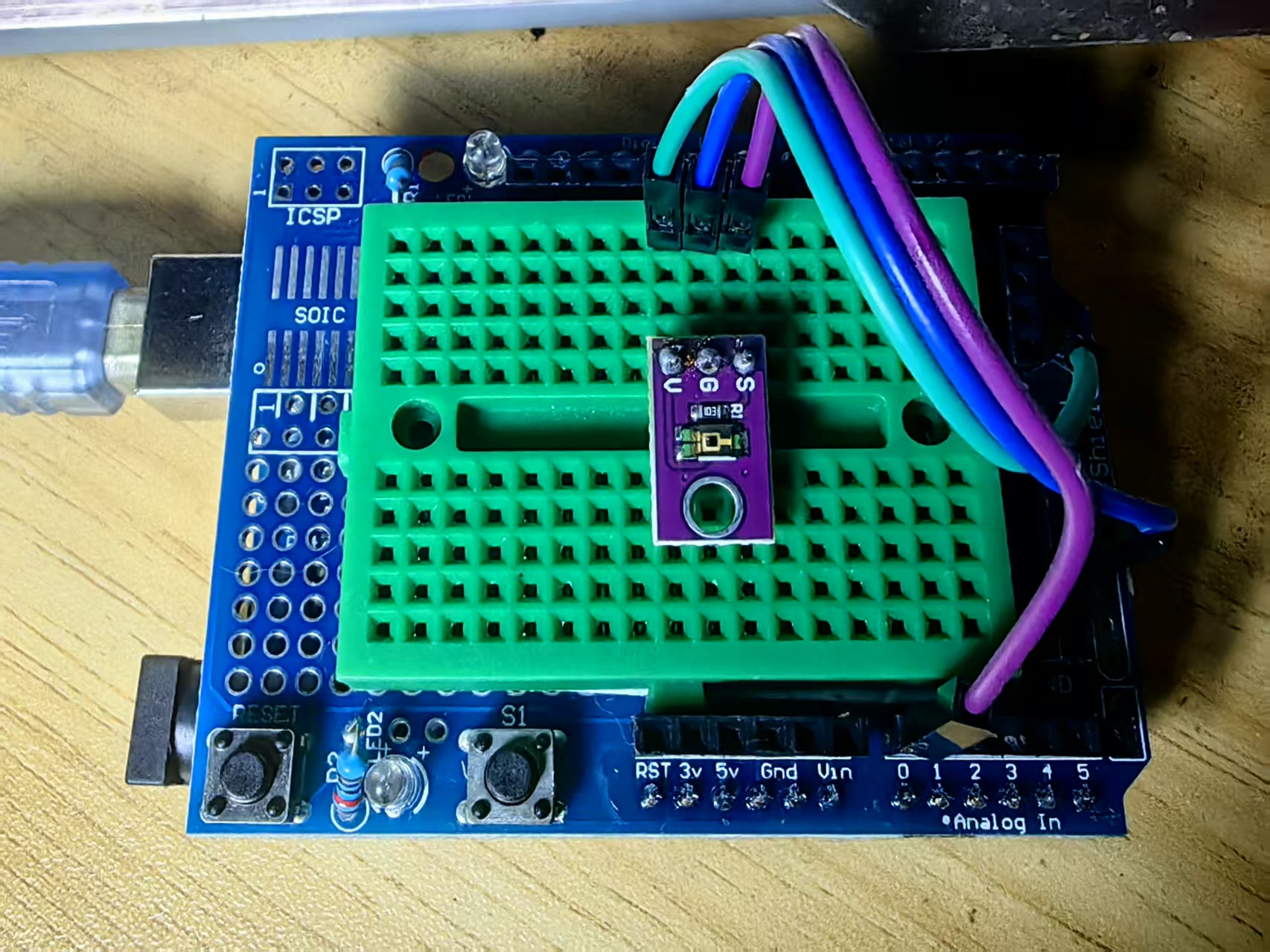

实验模块接线示意图

在这里插入图片描述

【Arduino】189种传感器模块系列实验（资料代码+仿真编程+图形编程）
实验二百五十五：TEMT6000环境光传感器可见光模拟光照强度检测模块/智能家居
项目之一：简单检测可见光光照强度

实验开源代码

/*
  【Arduino】189种传感器模块系列实验（资料代码+仿真编程+图形编程）
  实验二百五十五：TEMT6000环境光传感器 可见光模拟光照强度检测模块/智能家居
  项目之一：简单检测可见光光照强度
*/

int temt6000Pin = A0; // 定义光敏传感器的模拟输入引脚

void setup() {
  Serial.begin(9600); // 初始化串口通信
}

void loop() {
  int value = analogRead(temt6000Pin); // 读取传感器的模拟值

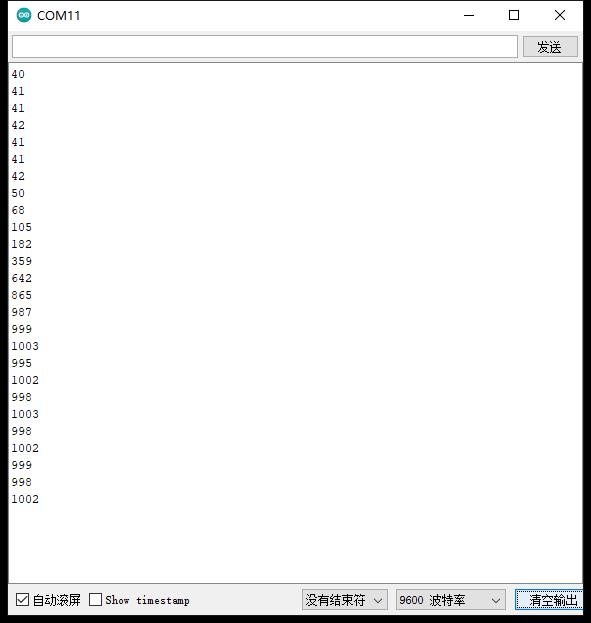

  Serial.println(value); // 打印读取的值

  delay(100); // 延迟100毫秒，避免数据输出过快
}
