37款传感器与模块的提法，在网络上广泛流传，其实Arduino能够兼容的传感器模块肯定是不止37种的。鉴于本人手头积累了一些传感器和执行器模块，依照实践出真知（一定要动手做）的理念，以学习和交流为目的，这里准备逐一动手试试多做实验，不管成功与否，都会记录下来——小小的进步或是搞不掂的问题，希望能够抛砖引玉。

** 【Arduino】189种传感器模块系列实验（资料代码+仿真编程+图形编程）
实验二百五十六：AHT20 温湿度传感器模块高精度湿度探头 DHT11升级款I2C**

在这里插入图片描述

一、定义
AHT20 是一款高精度、低功耗的数字温湿度传感器模块，采用 I2C 通信接口，支持同步测量环境温度（-40°C~85°C）和相对湿度（0% RH~100% RH），精度分别为 ±0.3°C 和 ±3% RH（25°C 时），适用于物联网（IoT）、智能家居、环境监测等场景。

二、核心功能
高精度测量：
内置 24 位 ADC，支持温度和湿度同步采集，数据刷新率约 0.5Hz（默认模式）。
自带校准功能，出厂预校准，无需额外标定。
低功耗设计：
休眠模式电流低至 5μA，适合电池供电设备（如气象站、传感器节点）。
I2C 通信：
标准 I2C 协议（100kHz/400kHz），默认从机地址 0x38（可通过硬件修改）。
数据输出：
原始数据为 32 位二进制（湿度 12 位 + 温度 12 位 + 状态位），需通过公式转换为实际物理值。

三、应用场景
智能家居：温湿度自动调节（如空调、加湿器联动）。
环境监测：温室大棚、仓储物流（实时监控温湿度异常）。
穿戴设备：运动手环 / 手表（结合湿度判断人体出汗状态）。
工业控制：设备机柜散热系统（根据温度启动风扇）。

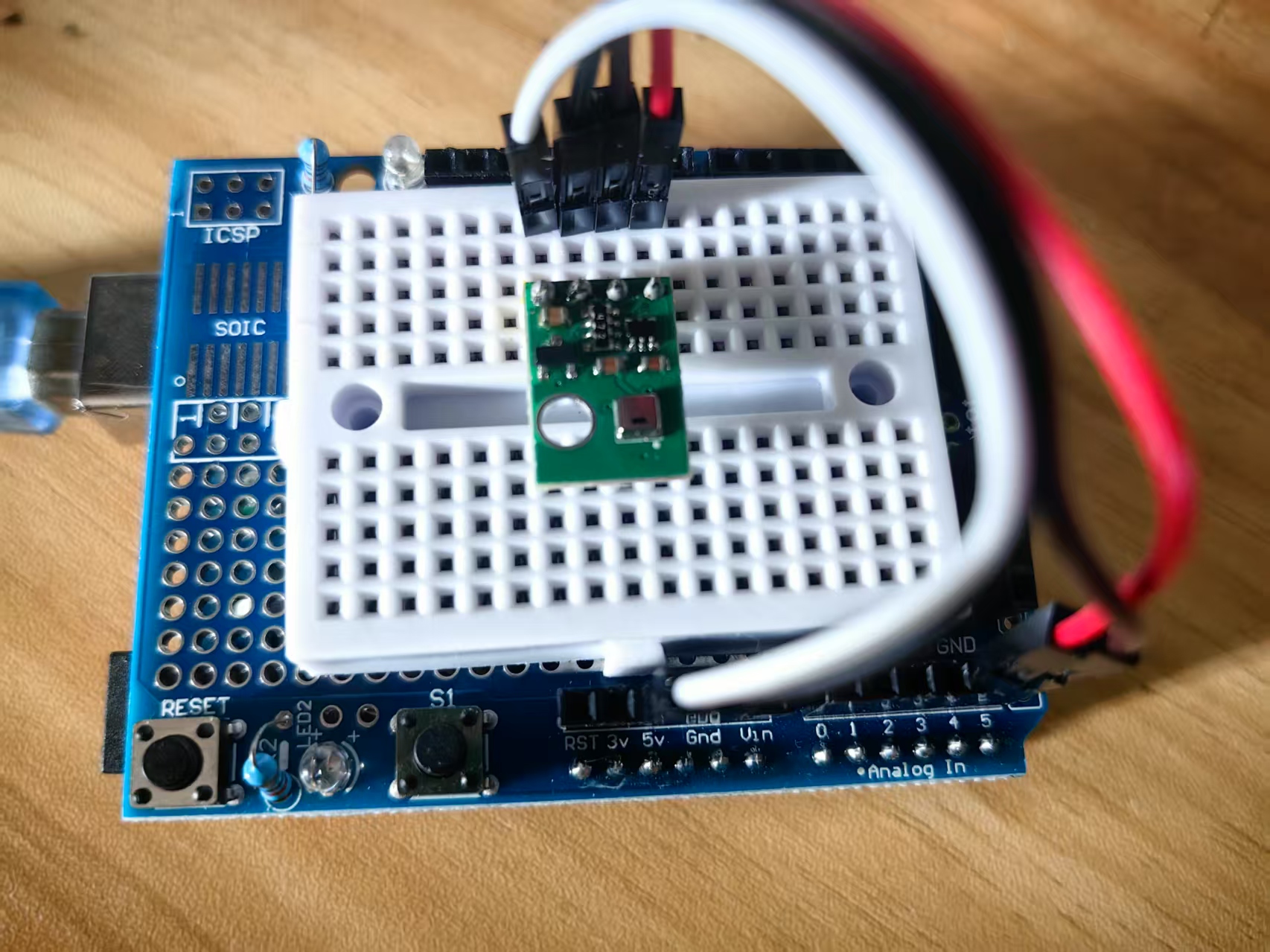

实验模块接线示意图

在这里插入图片描述

安装Adafruit_AHTX0.h库（https://github.com/adafruit/Adafruit_AHTX0/tree/master）

在这里插入图片描述

【Arduino】189种传感器模块系列实验（资料代码+仿真编程+图形编程）
实验二百五十六：AHT20 温湿度传感器模块高精度湿度探头 DHT11升级款I2C
项目之二：通过串口监视器进行实时显示温湿度数据

实验开源代码

/*
  【Arduino】189种传感器模块系列实验（资料代码+仿真编程+图形编程）
  实验二百五十六：AHT20 温湿度传感器模块 高精度湿度探头 DHT11升级款I2C
  项目之二：通过串口监视器进行实时显示温湿度数据
*/

// 示例：从 AHT 传感器获取独立的温湿度数据
#include <Adafruit_AHTX0.h> // 引入 Adafruit AHTX0 传感器库

// 创建 AHT 传感器对象
Adafruit_AHTX0 aht;

// 创建温湿度传感器指针
Adafruit_Sensor *aht_humidity, *aht_temp;

void setup(void) {
  Serial.begin(115200); // 初始化串口通信，波特率设为 115200
  while (!Serial)
    delay(10); // 对 Zero、Leonardo 等板子，等待串口就绪

  Serial.println("Adafruit AHT10/AHT20 传感器测试！");

  // 检测 AHT 传感器是否连接成功
  if (!aht.begin()) {
    Serial.println("未找到 AHT10/AHT20 传感器，请检查接线！");
    while (1) {
      delay(10); // 如果传感器未连接，则进入死循环
    }
  }

  Serial.println("成功检测到 AHT10/AHT20！");

  // 获取温度传感器对象并打印详细信息
  aht_temp = aht.getTemperatureSensor();
  aht_temp->printSensorDetails();

  // 获取湿度传感器对象并打印详细信息
  aht_humidity = aht.getHumiditySensor();
  aht_humidity->printSensorDetails();
}

void loop() {
  // 创建传感器数据对象
  sensors_event_t humidity;
  sensors_event_t temp;

  // 读取最新温湿度数据
  aht_humidity->getEvent(&humidity);
  aht_temp->getEvent(&temp);

  // 显示温度数据
  Serial.print("\t\t温度: ");
  Serial.print(temp.temperature);
  Serial.println(" °C");

  // 显示湿度数据
  Serial.print("\t\t湿度: ");
  Serial.print(humidity.relative_humidity);
  Serial.println(" % RH");

  delay(100); // 采样间隔 100 毫秒

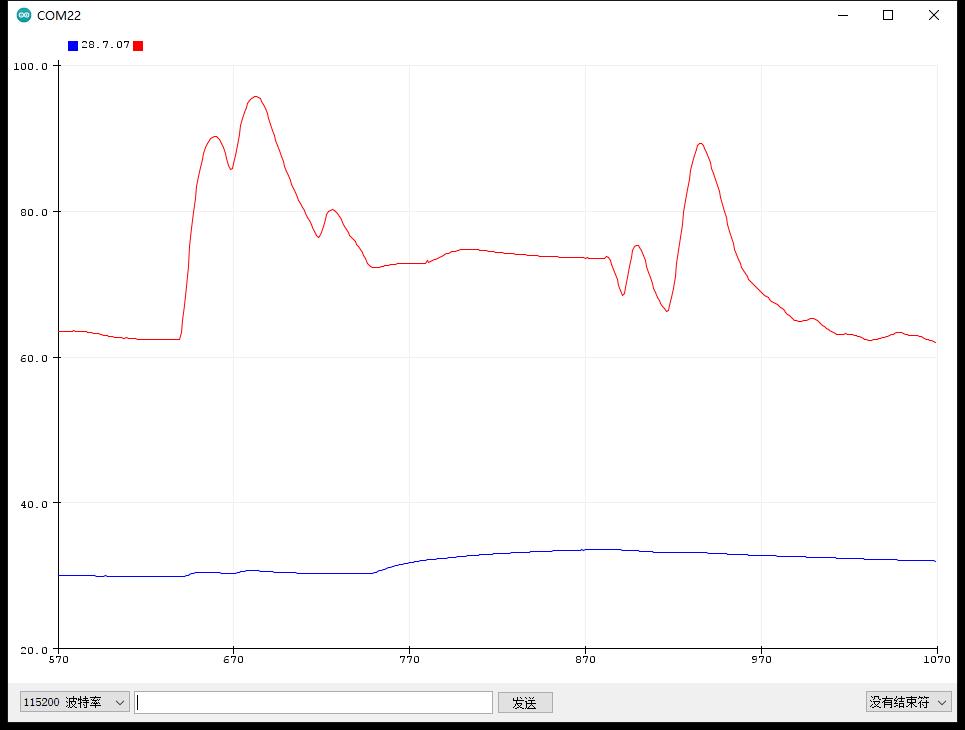

  /* 串口绘图模式：输出温湿度数据，适用于 Serial Plotter */
  Serial.print(temp.temperature);
  Serial.print(",");

  Serial.print(humidity.relative_humidity);

  Serial.println();
  delay(10); // 额外短暂延迟
}
