【花雕学编程】Arduino E-Ink 之基础文本显示

《Arduino 手册（思路与案例）》栏目介绍：
在电子制作与智能控制的应用领域：广泛涉及了Arduino BLDC、Arduino CNC、Arduino ESP32 SPP、Arduino FreeRTOS、Arduino FOC、Arduino GRBL、Arduino HTTP、Arduino HUB75、Arduino IoT Cloud、Arduino JSON、Arduino LCD、Arduino OLED、Arduino LVGL、Arduino PID 及 Arduino TFT 等方面的相关拓展思路和众多参考案例。本专栏目前博客近2300篇。
https://blog.csdn.net/weixin_41659040/category_12422453.html

Arduino是一个开放源码的电子原型平台，它可以让你用简单的硬件和软件来创建各种互动的项目。Arduino的核心是一个微控制器板，它可以通过一系列的引脚来连接各种传感器、执行器、显示器等外部设备。Arduino的编程是基于C/C++语言的，你可以使用Arduino IDE（集成开发环境）来编写、编译和上传代码到Arduino板上。Arduino还有一个丰富的库和社区，你可以利用它们来扩展Arduino的功能和学习Arduino的知识。

Arduino的特点是：
1、开放源码：Arduino的硬件和软件都是开放源码的，你可以自由地修改、复制和分享它们。
2、易用：Arduino的硬件和软件都是为初学者和非专业人士设计的，你可以轻松地上手和使用它们。
3、便宜：Arduino的硬件和软件都是非常经济的，你可以用很低的成本来实现你的想法。
4、多样：Arduino有多种型号和版本，你可以根据你的需要和喜好来选择合适的Arduino板。
5、创新：Arduino可以让你用电子的方式来表达你的创意和想象，你可以用Arduino来制作各种有趣和有用的项目，如机器人、智能家居、艺术装置等。

Arduino E-Ink（电子墨水屏） 是近年来在低功耗嵌入式显示系统中广泛应用的一种新型显示技术。它与传统 TFT、OLED 等屏幕有着本质区别，特别适用于需要长时间静态显示、低刷新频率、节能的场景。

一、主要特点

1. 超低功耗
   E-Ink 屏幕仅在刷新画面时消耗电力，显示内容保持不变时几乎不耗电。
   非常适合电池供电设备或太阳能供电系统，可显著延长续航时间。
2. 阳光下可视性强
   借助环境光反射原理，E-Ink 屏幕在强光下依旧清晰可见，优于 OLED 和 LCD。
   无背光设计使其更适合户外或高亮度环境下的使用。
3. 黑白/灰阶显示为主
   大多数 E-Ink 屏幕为单色（黑白）或有限灰阶（如 3bit），色彩表现能力弱于 TFT 或 OLED。
   这使得其更适用于文字、图标、仪表等简洁信息的展示。
4. 刷新率低，不适合动态内容
   刷新一次通常需要几百毫秒至数秒，且频繁刷新会导致残影问题。
   不适合播放视频、动画或实时图形更新类应用。
5. 驱动复杂度较高
   相比普通字符型 LCD，E-Ink 屏幕需要精确控制波形驱动（Driver Waveform），否则容易出现残影或老化现象。
   通常依赖专用库（如 GxEPD2、Adafruit_EPD）进行图像缓冲和刷新控制。
6. 寿命长，耐久性好
   E-Ink 屏幕具有很高的耐久性，理论上可支持数十万次刷新，不易老化。
   对比 OLED 的“烧屏”风险，E-Ink 更加稳定可靠。

二、应用场景

1. 智能标签（Smart Label）
   应用于零售行业，作为货架价格标签、库存管理标签等，可远程更新商品信息。
   示例：超市电子价签系统。
2. 智能家居显示终端
   显示温湿度、空气质量、日程提醒、门锁状态等信息。
   可作为壁挂式低功耗家庭信息中心。
3. 便携式电子设备
   如电子书阅读器（Kindle）、智能手表辅助显示界面、户外导航设备等。
   特别适合需要长时间待机、无需频繁刷新的设备。
4. 农业与环境监测
   在温室大棚、气象站、水质检测点部署低功耗显示屏，展示传感器数据。
   示例：太阳能供电的空气污染监测站显示模块。
5. 工业与物流追踪
   工业设备状态显示面板、资产追踪标签、运输过程中的温湿度记录仪等。
   支持无线通信 + E-Ink 的组合方案，实现远程监控。

三、注意事项

1. 刷新策略优化
   避免不必要的刷新操作，尽量采用局部刷新（Partial Refresh）减少闪烁与延迟。
   全局刷新（Full Update）虽然显示效果更好，但耗时较长且易造成视觉不适。
2. 内存占用问题
   E-Ink 屏幕分辨率较高时，帧缓冲区（Frame Buffer）会占用大量 RAM。
   对于 Arduino UNO/Nano 等低端设备，建议选择小尺寸或使用外部 SRAM 缓冲。
3. 驱动库的选择与配置
   推荐使用主流开源库如：
   GxEPD2：功能强大，支持多种 E-Ink 模块。
   Adafruit_EPD：适用于 Adafruit 自家模块。
   注意 SPI 速率、引脚映射、复位逻辑是否匹配硬件。
4. 避免残影与图像老化
   长时间显示相同内容可能导致“图像残留”，称为“残影效应”。
   建议定期执行“清除刷新”（Clear Update）或随机扰动内容布局来缓解。
5. 电源管理策略
   可结合 Arduino 的休眠模式，在非工作时段关闭屏幕供电或进入低功耗模式。
   使用 MOSFET 控制屏幕电源，进一步降低待机电流。
6. 开发调试难度较大
   由于刷新速度慢，调试过程中需耐心等待每次更新结果。
   建议先在 TFT/OLED 上验证逻辑，再迁移到 E-Ink 平台。

在 Arduino 开发中，E-Ink 之基础文本显示（Basic Text Display on E-Ink） 是一项非常实用且具有广泛适用性的功能。它利用了电子墨水屏（E-Ink / Electronic Paper Display, EPD）的低功耗、高可视性等特性，实现静态文本信息的高效展示。

一、主要特点

1. 极低功耗
   E-Ink 屏幕仅在刷新时消耗能量，内容保持不变时几乎不耗电。
   十分适合电池供电或远程部署的低功耗设备。
2. 阳光下可视性强
   利用环境光反射成像，无背光干扰，在强光下依旧清晰可见。
   比 OLED 和 LCD 更适合户外或光照强烈的应用场景。
3. 支持多种字体与大小
   可通过图形库（如 GxEPD2、Adafruit GFX）加载不同字体，包括自定义字体，提升可读性和美观度。
   支持多行文本布局，便于构建结构化信息界面。
4. 刷新机制复杂
   需要根据屏幕型号配置合适的刷新模式（Full Update / Partial Refresh）。
   刷新频率较低（通常为几百毫秒至数秒），不适合频繁更新内容。
5. 帧缓冲区占用内存大
   对于分辨率较高的 E-Ink 屏幕，需要较大的 RAM 来存储帧缓冲区（Frame Buffer）。
   在资源受限的 Arduino UNO/Nano 上使用时需谨慎选择屏幕尺寸和刷新策略。
6. 抗老化设计要求高
   长时间显示相同内容可能导致“图像残留”（残影）。
   建议定期执行全屏刷新或内容扰动操作，防止屏幕老化。

二、应用场景

1. 智能价签系统
   显示商品价格、促销信息等，适用于超市、便利店等零售场景。
   示例：基于 ESP32 + E-Ink 的无线电子价签。
2. 家庭信息中心
   显示天气预报、日程安排、待办事项、温湿度等生活信息。
   示例：壁挂式家庭信息看板，每日定时刷新。
3. 工业仪表盘
   显示传感器数据（如温度、压力、液位等）、设备状态、运行参数等。
   示例：工厂控制箱中的低功耗数据显示模块。
4. 农业与环境监测
   部署在温室、气象站、水质检测点等户外环境中，用于展示实时数据。
   示例：太阳能供电的空气质量监测终端。
5. 物流与资产管理
   显示资产编号、位置信息、运输状态等，适用于仓库管理、物流追踪。
   示例：带 RFID 的 E-Ink 资产标签。

三、注意事项

1. 合理设置刷新模式
   尽量使用局部刷新（Partial Refresh）来减少闪烁和延迟。
   全局刷新（Full Update）虽然能清除残影，但刷新时间较长，建议只在必要时使用。
2. 优化内存使用
   使用小尺寸 E-Ink 屏幕（如 1.54"、2.13"、2.9"）以降低帧缓存需求。
   若使用低端 Arduino 控制器（如 UNO、Nano），应避免高分辨率屏幕或启用外部 SRAM 缓冲。
3. 字体与排版设计
   选用易读性高的字体，避免过于细小的文字。
   合理规划文本布局，避免文字重叠或显示不全。
4. 驱动库的选择与适配
   推荐使用主流开源库：
   GxEPD2：支持广泛的 E-Ink 模块，功能丰富。
   Adafruit_EPD：适用于 Adafruit 自家 E-Ink 屏幕。
   注意 SPI 通信速率、引脚映射、复位逻辑是否匹配硬件。
5. 电源管理优化
   在非刷新时段关闭屏幕供电，可使用 MOSFET 或继电器控制 VCC。
   结合 Arduino 的休眠模式进一步降低整体功耗。
6. 调试与测试技巧
   由于刷新速度慢，调试过程中应耐心等待每次更新结果。
   建议先在 TFT/OLED 上验证逻辑与界面布局，再迁移到 E-Ink 平台。

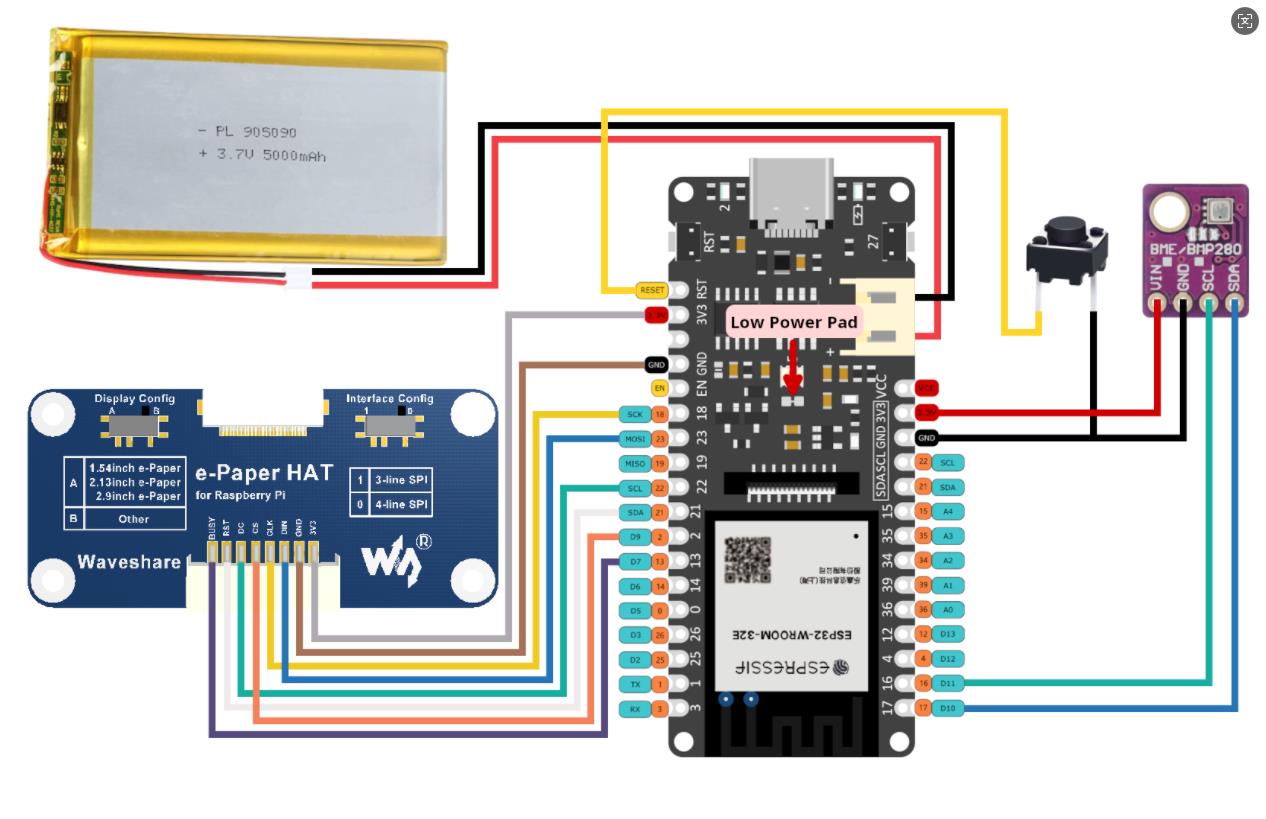

1、单色E-Ink显示屏显示文本

#include <GxEPD2_BW.h> // 引入单色E-Ink显示屏库

#define EPD_CS 5
#define EPD_DC 0
#define EPD_RST 2
#define EPD_BUSY 15

GxEPD2_BW<GxEPD2_213_B72, GxEPD2_213_B72::HEIGHT> epd(EPD_CS, EPD_DC, EPD_RST, EPD_BUSY);

void setup() {
  epd.init(115200); // 初始化E-Ink显示屏，设置波特率
  epd.setRotation(1); // 设置屏幕旋转方向

  epd.fillScreen(GxEPD_WHITE); // 填充屏幕为白色
  epd.setTextColor(GxEPD_BLACK); // 设置文本颜色为黑色
  epd.setTextSize(2); // 设置文本大小
  epd.setCursor(10, 30); // 设置文本起始位置
  epd.print("Hello, E-Ink!"); // 显示文本

  epd.display(); // 显示内容
  epd.hibernate(); // 将显示屏置于休眠模式以节省电量
}

void loop() {
  // 空循环，保持显示
}

要点解读：
库选择：使用GxEPD2_BW库，适用于单色E-Ink显示屏。
引脚定义：根据实际连接定义显示屏的控制引脚。
屏幕初始化：通过epd.init初始化显示屏，并设置波特率。
文本显示：使用epd.print函数在指定位置显示文本。
休眠模式：通过epd.hibernate将显示屏置于休眠模式，减少功耗。

2、三色E-Ink显示屏显示文本

#include <GxEPD2_3C.h> // 引入三色E-Ink显示屏库
#include <Fonts/FreeMonoBold9pt7b.h> // 引入字体库

#define EPD_CS 5
#define EPD_DC 0
#define EPD_RST 2
#define EPD_BUSY 15

GxEPD2_3C<GxEPD2_290_C90c, GxEPD2_290_C90c::HEIGHT> epd(EPD_CS, EPD_DC, EPD_RST, EPD_BUSY);

void setup() {
  epd.init(115200); // 初始化E-Ink显示屏，设置波特率
  epd.setRotation(1); // 设置屏幕旋转方向

  epd.fillScreen(GxEPD_WHITE); // 填充屏幕为白色
  epd.setTextColor(GxEPD_BLACK); // 设置文本颜色为黑色
  epd.setTextSize(2); // 设置文本大小
  epd.setCursor(10, 30); // 设置文本起始位置
  epd.print("Hello, E-Ink!"); // 显示文本

  epd.display(); // 显示内容
  epd.hibernate(); // 将显示屏置于休眠模式以节省电量
}

void loop() {
  // 空循环，保持显示
}

要点解读：
库选择：使用GxEPD2_3C库，适用于三色E-Ink显示屏。
字体选择：通过#include <Fonts/FreeMonoBold9pt7b.h>引入字体库，使用epd.setFont(&FreeMonoBold9pt7b)设置字体。
文本颜色：可以设置文本颜色为黑色、红色等，例如epd.setTextColor(GxEPD_RED)。
屏幕刷新：使用epd.display函数刷新屏幕，显示文本。

3、使用WaveShare库显示文本

#include <SPI.h>
#include "epd2in9.h"
#include "epdpaint.h"

#define COLORED 0
#define UNCOLORED 1

unsigned char image[1024];
Paint paint(image, 0, 0);
Epd epd;

void setup() {
  Serial.begin(9600);
  if (epd.Init(lut_full_update) != 0) {
    Serial.print("e-Paper init failed");
    return;
  }

  // Memory Frame Must Be Cleared Twice
  epd.ClearFrameMemory(0xFF); // bit set = white, bit reset = black
  epd.DisplayFrame();
  epd.ClearFrameMemory(0xFF); // bit set = white, bit reset = black
  epd.DisplayFrame();

  // Set Display Settings
  paint.SetRotate(ROTATE_270);
  paint.SetWidth(24);
  paint.SetHeight(296);

  // Write The Text Messages To The Display
  paint.Clear(UNCOLORED);
  paint.DrawStringAt(0, 0, "E-Paper / E-Ink Display", &Font16, COLORED);
  epd.SetFrameMemory(paint.GetImage(), 30, 0, paint.GetWidth(), paint.GetHeight());

  paint.Clear(UNCOLORED);
  paint.DrawStringAt(0, 0, "Arduino Tutorial From", &Font16, COLORED);
  epd.SetFrameMemory(paint.GetImage(), 60, 0, paint.GetWidth(), paint.GetHeight());

  paint.Clear(UNCOLORED);
  paint.DrawStringAt(0, 0, "DeepBlueMbedded.com", &Font20, COLORED);
  epd.SetFrameMemory(paint.GetImage(), 90, 0, paint.GetWidth(), paint.GetHeight());

  epd.DisplayFrame();
}

void loop() {
  // Nothing To Do Here!
}

要点解读：
库选择：使用WaveShare提供的E-Paper库。
初始化：通过epd.Init初始化显示屏，并进行两次清屏操作。
文本绘制：使用Paint类的DrawStringAt方法绘制文本，SetFrameMemory将绘制的内容发送到显示屏。
显示刷新：通过epd.DisplayFrame刷新屏幕，显示文本。

4、静态文本显示（Hello World）

#include <Adafruit_ThinkInk.h>
#define EPD_CS 9
#define EPD_DC 10
#define SRAM_CS 6
#define EPD_RESET 8
#define EPD_BUSY 7

ThinkInk_290_mono_M06 display(EPD_DC, EPD_RESET, EPD_CS, SRAM_CS, EPD_BUSY);

void setup() {
  display.begin(thinkink_mono);
  display.clearBuffer();
  display.setTextSize(2);
  display.setCursor(10, 20); // 调整文本位置
  display.setTextColor(EPD_BLACK);
  display.print("Hello E-Ink!");
  display.display(); // 刷新屏幕
}

void loop() {} // 静态显示无需循环

要点解读：
引脚定义：通过#define指定SPI通信引脚（CS、DC、RESET、BUSY）。
初始化：display.begin()初始化屏幕，display.clearBuffer()清空缓冲区。
文本显示：setTextSize()设置字体大小，setCursor()定位光标，print()输出文本。
刷新机制：display()触发屏幕刷新，更新过程需数秒且功耗较高。

5、动态文本更新（温度传感器数据）

#include <Adafruit_ThinkInk.h>
#define TEMP_PIN A0 // 模拟输入引脚（示例）
#define EPD_CS 9
// ... 其他引脚定义同案例1

ThinkInk_290_mono_M06 display(EPD_DC, EPD_RESET, EPD_CS, SRAM_CS, EPD_BUSY);

void setup() {
  Serial.begin(9600);
  display.begin(thinkink_mono);
}

void loop() {
  int tempValue = analogRead(TEMP_PIN); // 模拟读取（实际需替换为传感器库）
  float temperature = map(tempValue, 0, 1023, 0, 50); // 示例转换

  display.clearBuffer();
  display.setTextSize(1);
  display.setCursor(0, 0);
  display.print("Temp: ");
  display.print(temperature);
  display.print(" C");
  display.display();

  delay(5000); // 每5秒刷新一次（避免频繁更新）
}

要点解读：
数据读取：通过analogRead()获取模拟信号（需根据实际传感器调整）。
刷新限制：E-Ink屏幕更新频率低（建议≤3分钟/次），避免损坏。
延迟控制：delay()确保每次更新间隔足够长，延长屏幕寿命。

6、多页文本切换（分页显示）

#include <Adafruit_ThinkInk.h>
#define BUTTON_PIN 2
#define EPD_CS 9
// ... 其他引脚定义同案例1

ThinkInk_290_mono_M06 display(EPD_DC, EPD_RESET, EPD_CS, SRAM_CS, EPD_BUSY);
int currentPage = 0;
String pages[] = {"Page 1: Hello", "Page 2: Arduino", "Page 3: E-Ink"};

void setup() {
  pinMode(BUTTON_PIN, INPUT_PULLUP);
  display.begin(thinkink_mono);
  updateDisplay();
}

void loop() {
  if (digitalRead(BUTTON_PIN) == LOW) { // 按钮按下检测
    currentPage = (currentPage + 1) % 3; // 循环切换页面
    updateDisplay();
    delay(500); // 防抖延迟
  }
}

void updateDisplay() {
  display.clearBuffer();
  display.setTextSize(1);
  display.setCursor(0, 0);
  display.print(pages[currentPage]);
  display.display();
}

要点解读：
按钮检测：通过digitalRead()检测按钮状态，INPUT_PULLUP启用内部上拉电阻。
页面管理：使用数组存储多页内容，通过索引currentPage切换。
防抖处理：delay()避免按钮抖动导致多次触发。

注意，以上案例只是为了拓展思路，仅供参考。它们可能有错误、不适用或者无法编译。您的硬件平台、使用场景和Arduino版本可能影响使用方法的选择。实际编程时，您要根据自己的硬件配置、使用场景和具体需求进行调整，并多次实际测试。您还要正确连接硬件，了解所用传感器和设备的规范和特性。涉及硬件操作的代码，您要在使用前确认引脚和电平等参数的正确性和安全性。
