Arduino是一个开放源码的电子原型平台，它可以让你用简单的硬件和软件来创建各种互动的项目。Arduino的核心是一个微控制器板，它可以通过一系列的引脚来连接各种传感器、执行器、显示器等外部设备。Arduino的编程是基于C/C++语言的，你可以使用Arduino IDE（集成开发环境）来编写、编译和上传代码到Arduino板上。Arduino还有一个丰富的库和社区，你可以利用它们来扩展Arduino的功能和学习Arduino的知识。

Arduino的特点是：
1、开放源码：Arduino的硬件和软件都是开放源码的，你可以自由地修改、复制和分享它们。
2、易用：Arduino的硬件和软件都是为初学者和非专业人士设计的，你可以轻松地上手和使用它们。
3、便宜：Arduino的硬件和软件都是非常经济的，你可以用很低的成本来实现你的想法。
4、多样：Arduino有多种型号和版本，你可以根据你的需要和喜好来选择合适的Arduino板。
5、创新：Arduino可以让你用电子的方式来表达你的创意和想象，你可以用Arduino来制作各种有趣和有用的项目，如机器人、智能家居、艺术装置等。

在这里插入图片描述

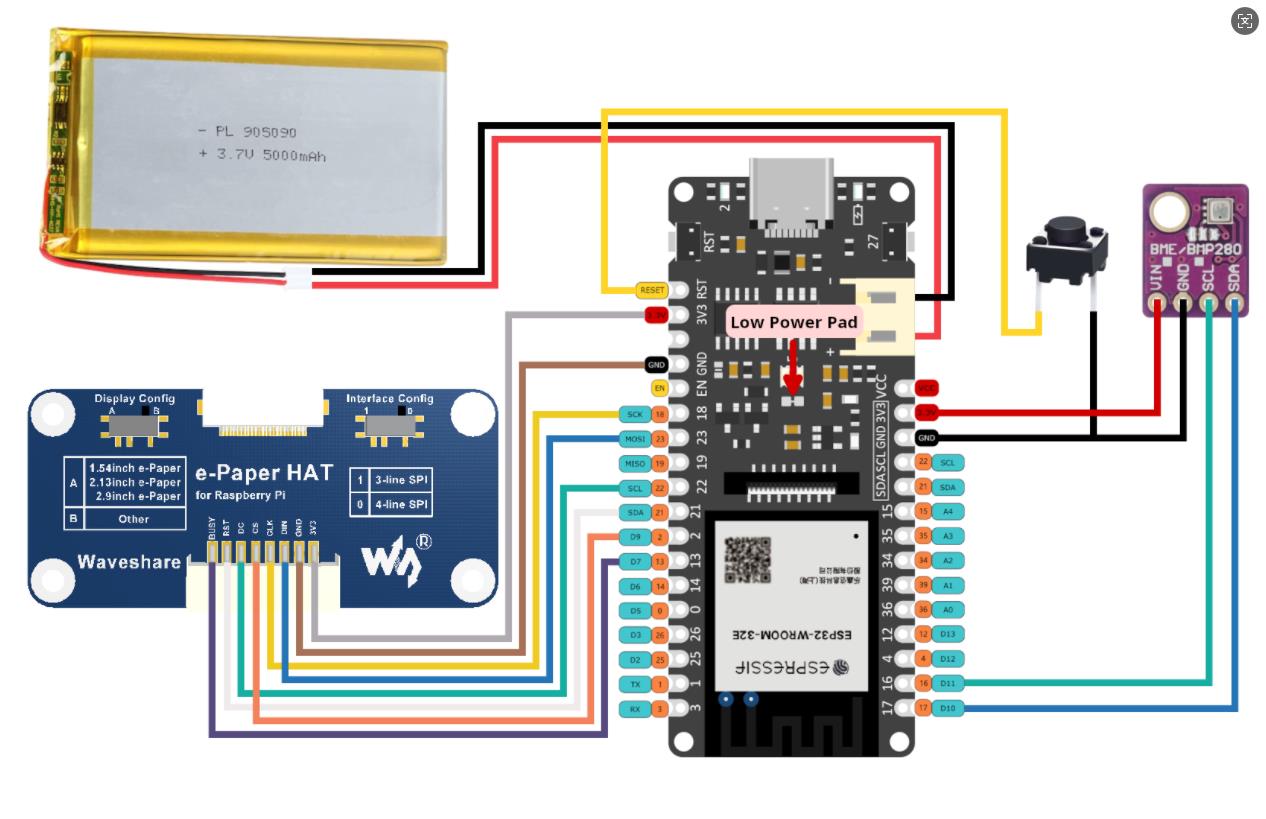

Arduino E-Ink（电子墨水屏）是近年来在低功耗嵌入式显示系统中广泛应用的一种新型显示技术。它与传统 TFT、OLED 等屏幕有着本质区别，特别适用于需要长时间静态显示、低刷新频率、节能的场景。

一、主要特点

超低功耗
E-Ink 屏幕仅在刷新画面时消耗电力，显示内容保持不变时几乎不耗电。
非常适合电池供电设备或太阳能供电系统，可显著延长续航时间。
阳光下可视性强
借助环境光反射原理，E-Ink 屏幕在强光下依旧清晰可见，优于 OLED 和 LCD。
无背光设计使其更适合户外或高亮度环境下的使用。
黑白/灰阶显示为主
大多数 E-Ink 屏幕为单色（黑白）或有限灰阶（如 3bit），色彩表现能力弱于 TFT 或 OLED。
这使得其更适用于文字、图标、仪表等简洁信息的展示。
刷新率低，不适合动态内容
刷新一次通常需要几百毫秒至数秒，且频繁刷新会导致残影问题。
不适合播放视频、动画或实时图形更新类应用。
驱动复杂度较高
相比普通字符型 LCD，E-Ink 屏幕需要精确控制波形驱动（Driver Waveform），否则容易出现残影或老化现象。
通常依赖专用库（如 GxEPD2、Adafruit_EPD）进行图像缓冲和刷新控制。
寿命长，耐久性好
E-Ink 屏幕具有很高的耐久性，理论上可支持数十万次刷新，不易老化。
对比 OLED 的“烧屏”风险，E-Ink 更加稳定可靠。

二、应用场景

智能标签（Smart Label）
应用于零售行业，作为货架价格标签、库存管理标签等，可远程更新商品信息。
示例：超市电子价签系统。
智能家居显示终端
显示温湿度、空气质量、日程提醒、门锁状态等信息。
可作为壁挂式低功耗家庭信息中心。
便携式电子设备
如电子书阅读器（Kindle）、智能手表辅助显示界面、户外导航设备等。
特别适合需要长时间待机、无需频繁刷新的设备。
农业与环境监测
在温室大棚、气象站、水质检测点部署低功耗显示屏，展示传感器数据。
示例：太阳能供电的空气污染监测站显示模块。
工业与物流追踪
工业设备状态显示面板、资产追踪标签、运输过程中的温湿度记录仪等。
支持无线通信 + E-Ink 的组合方案，实现远程监控。

三、注意事项

刷新策略优化
避免不必要的刷新操作，尽量采用局部刷新（Partial Refresh）减少闪烁与延迟。
全局刷新（Full Update）虽然显示效果更好，但耗时较长且易造成视觉不适。
内存占用问题
E-Ink 屏幕分辨率较高时，帧缓冲区（Frame Buffer）会占用大量 RAM。
对于 Arduino UNO/Nano 等低端设备，建议选择小尺寸或使用外部 SRAM 缓冲。
驱动库的选择与配置
推荐使用主流开源库如：
GxEPD2：功能强大，支持多种 E-Ink 模块。
Adafruit_EPD：适用于 Adafruit 自家模块。
注意 SPI 速率、引脚映射、复位逻辑是否匹配硬件。
避免残影与图像老化
长时间显示相同内容可能导致“图像残留”，称为“残影效应”。
建议定期执行“清除刷新”（Clear Update）或随机扰动内容布局来缓解。
电源管理策略
可结合 Arduino 的休眠模式，在非工作时段关闭屏幕供电或进入低功耗模式。
使用 MOSFET 控制屏幕电源，进一步降低待机电流。
开发调试难度较大
由于刷新速度慢，调试过程中需耐心等待每次更新结果。
建议先在 TFT/OLED 上验证逻辑，再迁移到 E-Ink 平台。

在这里插入图片描述

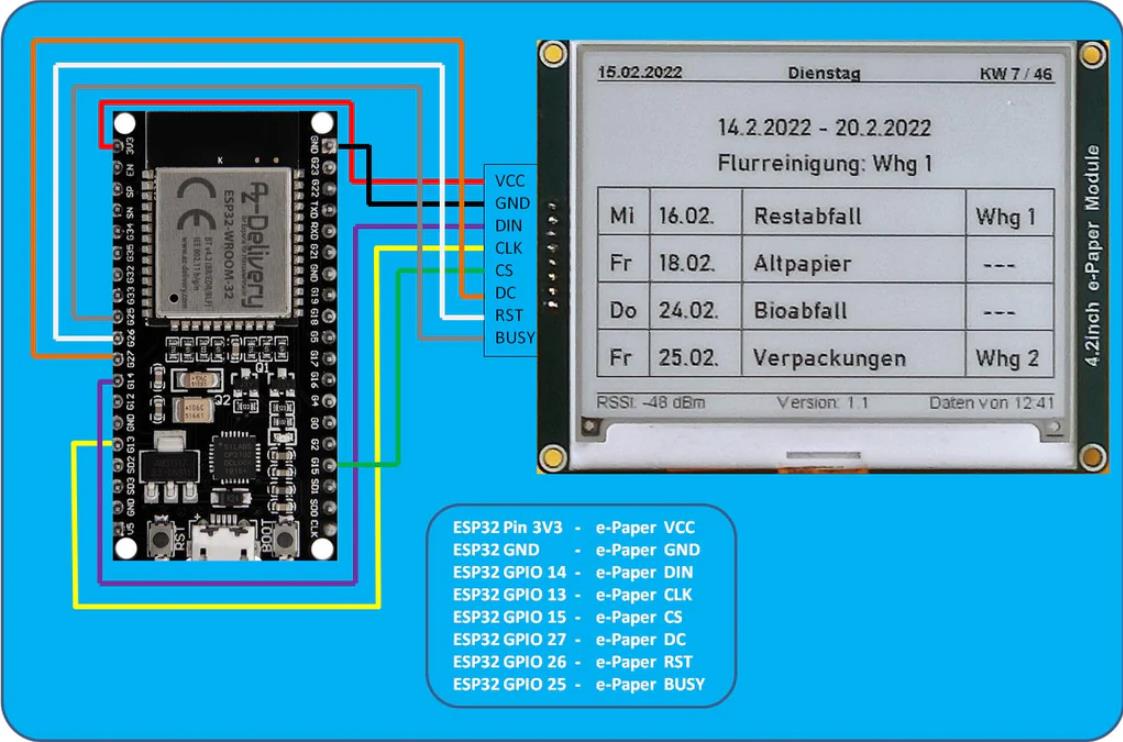

在 Arduino 项目中，单色 E-Ink 显示屏显示文本（Monochrome E-Ink Text Display）是一种结合了超低功耗与高对比度可视性的信息展示方式。它特别适用于需要长时间静态显示、对能耗敏感或户外强光环境下的嵌入式系统。

一、主要特点

极低功耗
单色 E-Ink 屏幕仅在刷新画面时消耗能量，内容保持不变时几乎不耗电。
非常适合电池供电或太阳能供电的远程设备，可显著延长续航时间。
阳光下可视性强
利用环境光反射成像，无背光干扰，在强光环境下依然清晰可见。
比 OLED、LCD 等屏幕更适合户外或光照强烈的应用场景。
黑白对比鲜明
单色 E-Ink 屏幕通常为纯黑白显示，对比度极高，文字清晰锐利。
适合用于显示数字、字母、ASCII字符等结构化信息。
刷新率较低
每次刷新通常需时几百毫秒至数秒，不适合频繁更新或动态内容展示。
多次连续刷新可能引发“残影”问题。
驱动复杂度较高
需要使用专用库（如 GxEPD2、Adafruit_EPD）处理图像缓存和波形驱动。
不同型号的 E-Ink 屏幕需要不同的初始化配置和引脚映射。
内存占用较大
高分辨率屏幕需要较大的 RAM 来存储帧缓冲区（Frame Buffer），对低端 Arduino 控制器（如 UNO/Nano）构成挑战。
建议选择小尺寸屏幕或启用局部刷新以减少资源占用。

二、应用场景

智能价签系统
在零售行业中作为电子货架标签（ESL）使用，显示商品价格、折扣信息等。
示例：基于 ESP32 的无线电子价签终端。
家庭信息中心
显示天气预报、日程安排、待办事项、温湿度等生活信息。
示例：壁挂式家庭信息看板，每日定时更新一次。
工业仪表盘
显示传感器数据（如温度、压力、液位等）、设备状态、运行参数等。
示例：工厂控制箱中的低功耗数据显示模块。
农业与环境监测
部署在温室、气象站、水质检测点等户外环境中，用于展示实时数据。
示例：太阳能供电的空气质量监测终端。
物流与资产管理
显示资产编号、位置信息、运输状态等，适用于仓库管理、物流追踪。
示例：带 RFID 的 E-Ink 资产标签。

三、注意事项

合理设置刷新模式
尽量使用局部刷新（Partial Refresh）来减少闪烁和延迟。
全局刷新（Full Update）虽然能清除残影，但刷新时间较长，建议只在必要时使用。
优化内存使用
使用小尺寸 E-Ink 屏幕（如 1.54"、2.13"、2.9"）以降低帧缓存需求。
若使用低端 Arduino 控制器，应避免高分辨率屏幕或启用外部 SRAM 缓冲。
字体与排版设计
选用易读性高的字体（如 FreeMonoBold、FreeSans），避免过于细小的文字。
合理规划文本布局，避免文字重叠或显示不全。
可通过 GFX 库加载自定义字体，提升美观性和功能区分度。
驱动库的选择与适配
推荐使用主流开源库：
GxEPD2：支持广泛的 E-Ink 模块，功能丰富。
Adafruit_EPD：适用于 Adafruit 自家 E-Ink 屏幕。
注意 SPI 通信速率、引脚映射、复位逻辑是否匹配硬件。
电源管理策略
在非刷新时段关闭屏幕供电，可使用 MOSFET 或继电器控制 VCC。
结合 Arduino 的休眠模式进一步降低整体功耗。
调试与测试技巧
由于刷新速度慢，调试过程中需耐心等待每次更新结果。
建议先在 TFT/OLED 上验证界面逻辑，再迁移到 E-Ink 平台。

在这里插入图片描述

1、基础文本显示

#include <GxEPD2_BW.h> // 引入单色E-Ink显示屏库

#define EPD_CS 5
#define EPD_DC 0
#define EPD_RST 2
#define EPD_BUSY 15

GxEPD2_BW<GxEPD2_213_B72, GxEPD2_213_B72::HEIGHT> epd(EPD_CS, EPD_DC, EPD_RST, EPD_BUSY);

void setup() {
  epd.init(115200); // 初始化E-Ink显示屏，设置波特率
  epd.setRotation(1); // 设置屏幕旋转方向

  epd.fillScreen(GxEPD_WHITE); // 填充屏幕为白色
  epd.setTextColor(GxEPD_BLACK); // 设置文本颜色为黑色
  epd.setTextSize(2); // 设置文本大小
  epd.setCursor(10, 30); // 设置文本起始位置
  epd.print("Hello, E-Ink!"); // 显示文本

  epd.display(); // 显示内容
  epd.hibernate(); // 将显示屏置于休眠模式以节省电量
}

void loop() {
  // 空循环，保持显示
}

要点解读：
库选择：使用GxEPD2_BW库，适用于单色E-Ink显示屏。
引脚定义：根据实际连接定义显示屏的控制引脚。
屏幕初始化：通过epd.init初始化显示屏，并设置波特率。
文本显示：使用epd.print函数在指定位置显示文本。
休眠模式：通过epd.hibernate将显示屏置于休眠模式，减少功耗。

2、多行文本显示

#include <GxEPD2_BW.h> // 引入单色E-Ink显示屏库

#define EPD_CS 5
#define EPD_DC 0
#define EPD_RST 2
#define EPD_BUSY 15

GxEPD2_BW<GxEPD2_213_B72, GxEPD2_213_B72::HEIGHT> epd(EPD_CS, EPD_DC, EPD_RST, EPD_BUSY);

void setup() {
  epd.init(115200); // 初始化E-Ink显示屏，设置波特率
  epd.setRotation(1); // 设置屏幕旋转方向

  epd.fillScreen(GxEPD_WHITE); // 填充屏幕为白色
  epd.setTextColor(GxEPD_BLACK); // 设置文本颜色为黑色
  epd.setTextSize(2); // 设置文本大小

  epd.setCursor(10, 30); // 设置文本起始位置
  epd.print("Line 1: Hello"); // 显示第一行文本

  epd.setCursor(10, 60); // 设置文本起始位置
  epd.print("Line 2: World"); // 显示第二行文本

  epd.setCursor(10, 90); // 设置文本起始位置
  epd.print("Line 3: E-Ink"); // 显示第三行文本

  epd.display(); // 显示内容
  epd.hibernate(); // 将显示屏置于休眠模式以节省电量
}

void loop() {
  // 空循环，保持显示
}

要点解读：
多行文本：通过多次调用epd.setCursor和epd.print函数，分别设置每行的文本位置和内容。
文本大小：使用epd.setTextSize设置文本大小。
屏幕刷新：使用epd.display函数刷新屏幕，显示多行文本。

3、动态文本更新

#include <GxEPD2_BW.h> // 引入单色E-Ink显示屏库

#define EPD_CS 5
#define EPD_DC 0
#define EPD_RST 2
#define EPD_BUSY 15

GxEPD2_BW<GxEPD2_213_B72, GxEPD2_213_B72::HEIGHT> epd(EPD_CS, EPD_DC, EPD_RST, EPD_BUSY);

void setup() {
  epd.init(115200); // 初始化E-Ink显示屏，设置波特率
  epd.setRotation(1); // 设置屏幕旋转方向

  epd.fillScreen(GxEPD_WHITE); // 填充屏幕为白色
  epd.setTextColor(GxEPD_BLACK); // 设置文本颜色为黑色
  epd.setTextSize(2); // 设置文本大小
  epd.setCursor(10, 30); // 设置文本起始位置
  epd.print("Dynamic Text"); // 显示文本

  epd.display(); // 显示内容
  epd.hibernate(); // 将显示屏置于休眠模式以节省电量
}

void loop() {
  // 模拟动态文本更新
  static unsigned long lastUpdate = 0;
  if (millis() - lastUpdate > 5000) { // 每5秒更新一次
    lastUpdate = millis();
    epd.fillScreen(GxEPD_WHITE); // 清屏
    epd.setCursor(10, 30); // 设置文本位置
    epd.print("Updated Text"); // 更新文本
    epd.display(); // 刷新显示
    epd.hibernate(); // 休眠
  }
}

要点解读：
动态更新：通过millis函数实现定时更新文本内容。
屏幕刷新：使用epd.display函数刷新屏幕，显示更新后的文本。
休眠模式：通过epd.hibernate将显示屏置于休眠模式，减少功耗。

在这里插入图片描述

4、基础文本显示（单色E-Ink）

#include "Adafruit_ThinkInk.h"
#define EPD_CS 9
#define EPD_DC 10
#define EPD_RESET 8
#define EPD_BUSY 7

ThinkInk_290_mono_M06 display(EPD_DC, EPD_RESET, EPD_CS, -1, EPD_BUSY); // 2.9英寸单色屏

void setup() {
  display.begin(thinkink_mono); // 初始化单色模式
  display.clearBuffer();
  display.setTextSize(2);
  display.setCursor(10, 20); // 设置文本位置
  display.setTextColor(EPD_BLACK);
  display.print("Hello E-Ink!");
  display.display(); // 刷新屏幕（耗时约3秒）
}

void loop() {
  // 空循环，避免频繁刷新
}

要点解读：
初始化与驱动选择：使用ThinkInk_290_mono_M06对象初始化单色屏幕，通过begin()指定模式。
文本显示：通过setTextSize()和setCursor()控制字体大小和位置，print()输出文本。
刷新限制：电子墨水屏刷新耗时较长（2-3秒），且频繁刷新可能损坏屏幕，因此loop()中无操作。
低功耗设计：屏幕内容断电后保留，适合静态信息显示（如电子标签、温湿度计）。

5、动态文本更新（带时间戳）

#include "Adafruit_ThinkInk.h"
#include "RTClib.h" // 假设使用DS3231 RTC模块

#define EPD_CS 9
#define EPD_DC 10
#define EPD_RESET 8
#define EPD_BUSY 7

ThinkInk_290_mono_M06 display(EPD_DC, EPD_RESET, EPD_CS, -1, EPD_BUSY);
RTC_DS3231 rtc;

void setup() {
  display.begin(thinkink_mono);
  rtc.begin();
  updateDisplay(); // 首次显示
}

void loop() {
  if (millis() % 60000 == 0) { // 每分钟更新一次
    updateDisplay();
  }
}

void updateDisplay() {
  DateTime now = rtc.now();
  display.clearBuffer();
  display.setTextSize(1);
  display.setCursor(10, 10);
  display.print("Time: ");
  display.print(now.hour()); display.print(":");
  display.print(now.minute()); display.print(":");
  display.print(now.second());
  display.display();
}

要点解读：
动态内容：通过RTC模块获取实时时间，每分钟更新一次显示。
刷新策略：使用millis()实现定时更新，避免频繁操作（建议每3分钟以上更新一次）。
资源优化：电子墨水屏适合低频更新场景（如电子钟、日历），高频更新会加速屏幕老化。

6、多语言/符号显示（位图字体）

#include "Adafruit_ThinkInk.h"
#include "fonts/custom_font.h" // 自定义16x16位图字体

#define EPD_CS 9
#define EPD_DC 10
#define EPD_RESET 8
#define EPD_BUSY 7

ThinkInk_290_mono_M06 display(EPD_DC, EPD_RESET, EPD_CS, -1, EPD_BUSY);

void setup() {
  display.begin(thinkink_mono);
  display.clearBuffer();
  display.drawBitmap(10, 10, custom_font_hello, 16, 16, EPD_BLACK); // 显示"HELLO"位图
  display.drawBitmap(10, 30, custom_font_world, 16, 16, EPD_BLACK); // 显示"WORLD"位图
  display.display();
}

void loop() {
  // 空循环
}

要点解读：
位图字体：使用PCtoLCD2002等工具将文本转换为16x16像素的位图数据，存储在custom_font.h中。
多语言支持：通过位图可显示任意字符（包括中文、符号），但需预先生成数据。
内存限制：Arduino Uno内存较小，复杂位图可能占用大量空间，建议使用ESP32等更大内存的板卡。
通用注意事项
刷新频率：电子墨水屏刷新耗时且易损坏，建议每3分钟以上更新一次。
电源管理：屏幕断电后内容保留，适合电池供电场景（如电子标签、智能家居面板）。
硬件兼容性：多数小型E-Ink屏幕使用24引脚接口，可通过拆分板适配Arduino。
开发库选择：推荐使用Adafruit EPD库或傲雪驱动库，支持多种屏幕型号。

注意，以上案例只是为了拓展思路，仅供参考。它们可能有错误、不适用或者无法编译。您的硬件平台、使用场景和Arduino版本可能影响使用方法的选择。实际编程时，您要根据自己的硬件配置、使用场景和具体需求进行调整，并多次实际测试。您还要正确连接硬件，了解所用传感器和设备的规范和特性。涉及硬件操作的代码，您要在使用前确认引脚和电平等参数的正确性和安全性。
