37款传感器与模块的提法，在网络上广泛流传，其实Arduino能够兼容的传感器模块肯定是不止37种的。鉴于本人手头积累了一些传感器和执行器模块，依照实践出真知（一定要动手做）的理念，以学习和交流为目的，这里准备逐一动手试试多做实验，不管成功与否，都会记录下来——小小的进步或是搞不掂的问题，希望能够抛砖引玉。

** 【Arduino】189种传感器模块系列实验（资料代码+仿真编程+图形编程）
实验二百五十六：AHT20 温湿度传感器模块高精度湿度探头 DHT11升级款I2C**

在这里插入图片描述

一、定义
AHT20 是一款高精度、低功耗的数字温湿度传感器模块，采用 I2C 通信接口，支持同步测量环境温度（-40°C~85°C）和相对湿度（0% RH~100% RH），精度分别为 ±0.3°C 和 ±3% RH（25°C 时），适用于物联网（IoT）、智能家居、环境监测等场景。

二、核心功能
高精度测量：
内置 24 位 ADC，支持温度和湿度同步采集，数据刷新率约 0.5Hz（默认模式）。
自带校准功能，出厂预校准，无需额外标定。
低功耗设计：
休眠模式电流低至 5μA，适合电池供电设备（如气象站、传感器节点）。
I2C 通信：
标准 I2C 协议（100kHz/400kHz），默认从机地址 0x38（可通过硬件修改）。
数据输出：
原始数据为 32 位二进制（湿度 12 位 + 温度 12 位 + 状态位），需通过公式转换为实际物理值。

三、应用场景
智能家居：温湿度自动调节（如空调、加湿器联动）。
环境监测：温室大棚、仓储物流（实时监控温湿度异常）。
穿戴设备：运动手环 / 手表（结合湿度判断人体出汗状态）。
工业控制：设备机柜散热系统（根据温度启动风扇）。

实验模块接线示意图

在这里插入图片描述

安装Adafruit_AHTX0.h库（https://github.com/adafruit/Adafruit_AHTX0/tree/master）

在这里插入图片描述

【Arduino】189种传感器模块系列实验（资料代码+仿真编程+图形编程）
实验二百五十六：AHT20 温湿度传感器模块高精度湿度探头 DHT11升级款I2C

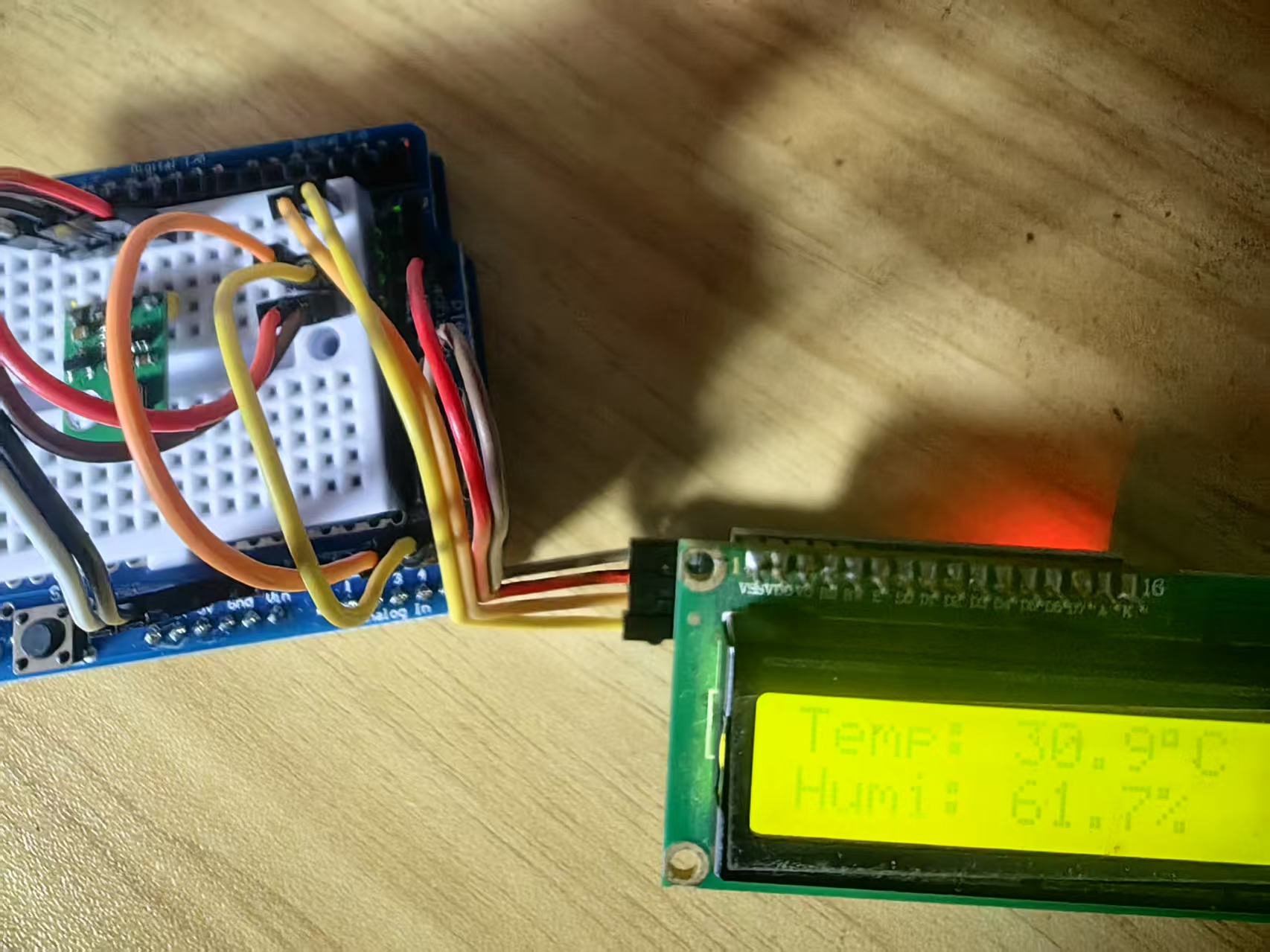

项目之三：在 LCD 屏幕以及串口监视器进行实时显示温湿度

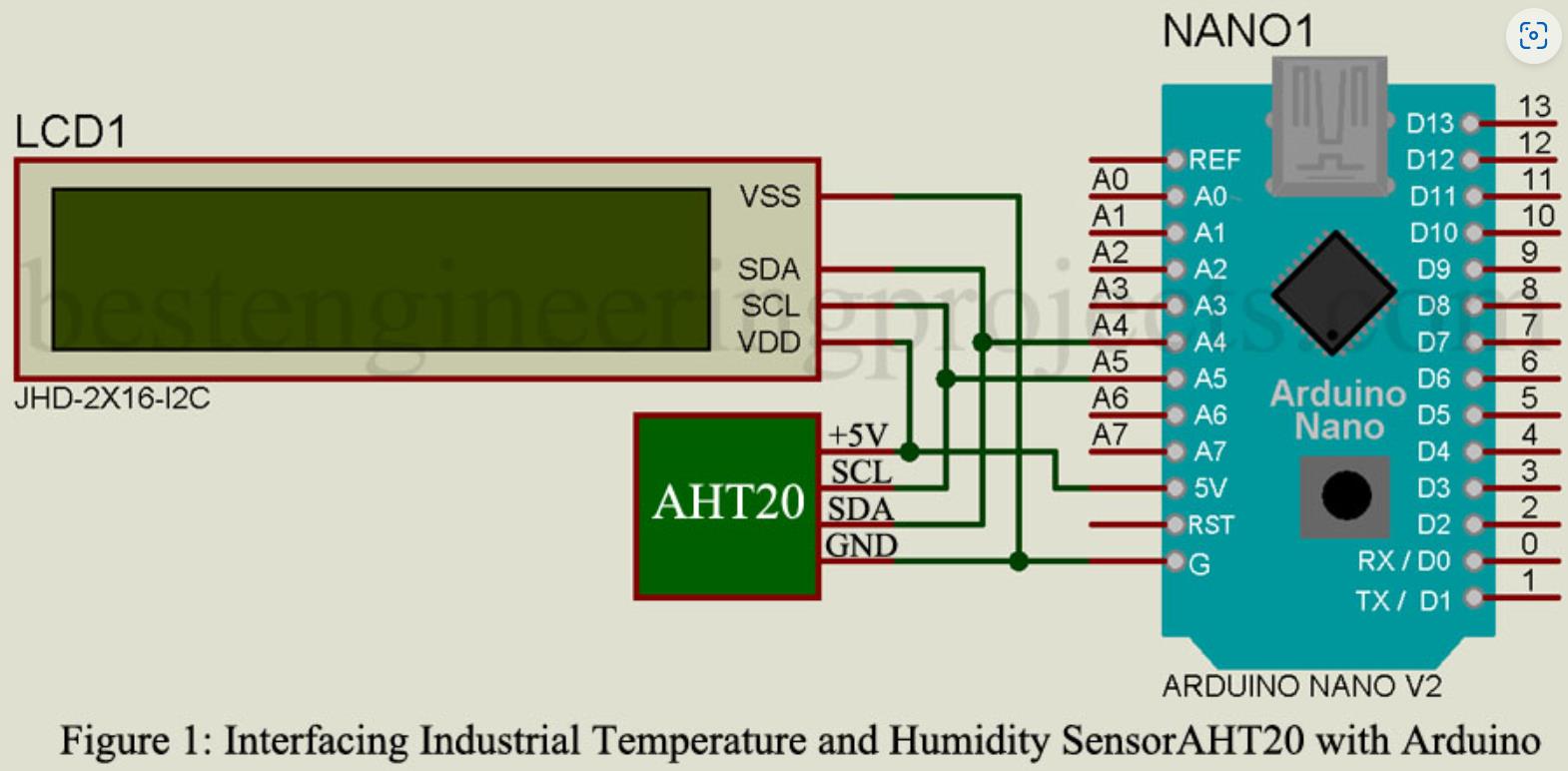

实验模块接线示意图

在这里插入图片描述

实验开源代码

/*
  【Arduino】189种传感器模块系列实验（资料代码+仿真编程+图形编程）
  实验二百五十六：AHT20 温湿度传感器模块 高精度湿度探头 DHT11升级款I2C
  项目之三：在 LCD 屏幕以及串口监视器进行实时显示温湿度
*/

#include <Wire.h>               // 引入 I2C 通信库
#include <Adafruit_AHTX0.h>     // 引入 Adafruit AHTX0 传感器库
#include <LiquidCrystal_I2C.h>  // 引入 I2C LCD 显示库

// 创建 LCD 显示对象，地址为 0x27，屏幕尺寸 16x2（16 列 x 2 行）
LiquidCrystal_I2C lcd(0x27, 16, 2);

// 创建 AHT10/AHT20 传感器对象
Adafruit_AHTX0 aht;

void setup() {
  Serial.begin(9600); // 初始化串口通信，波特率设为 9600
  lcd.init();         // 初始化 LCD
  lcd.backlight();    // 打开 LCD 背光

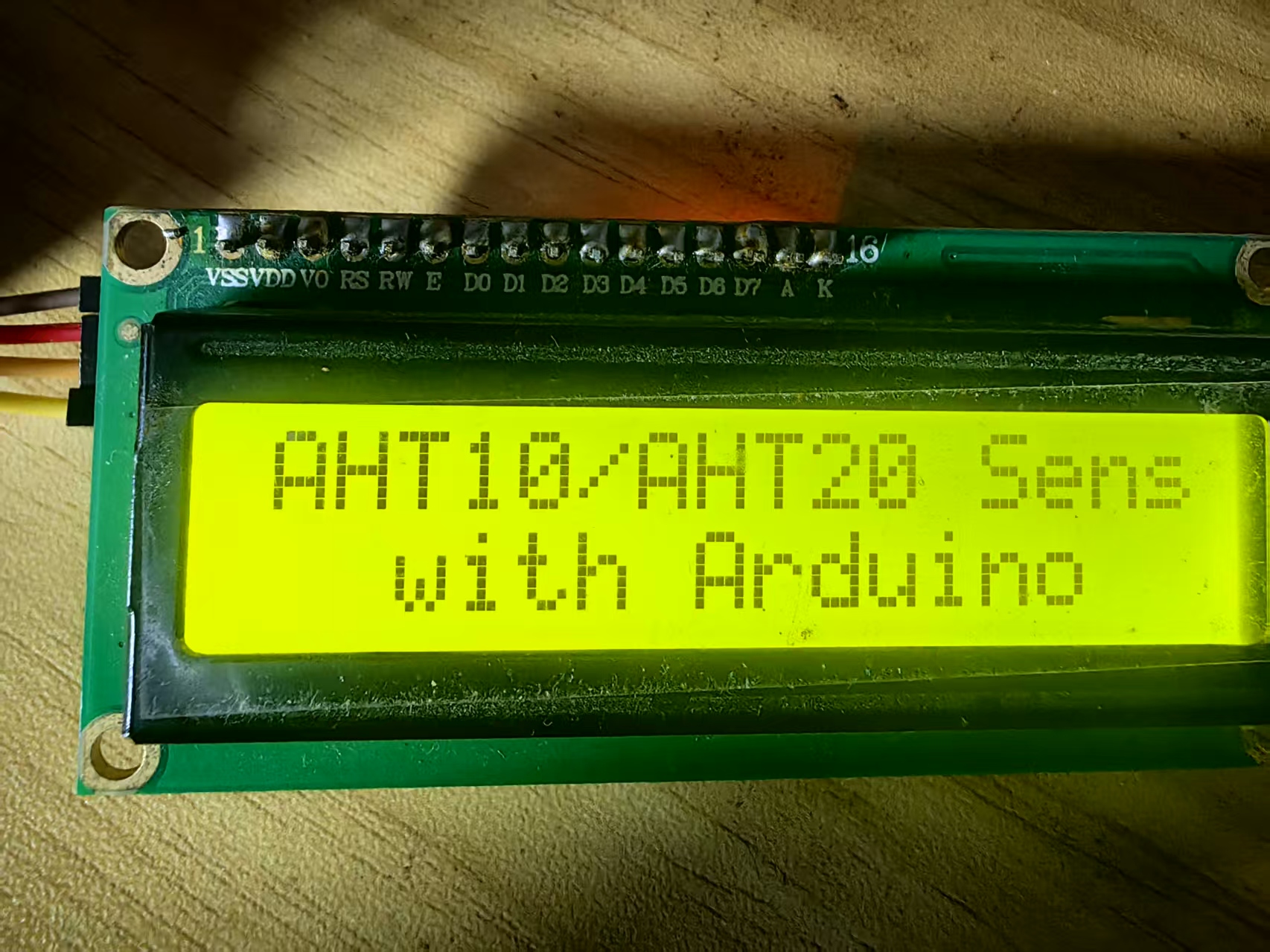

  // 在 LCD 屏幕上显示启动信息
  lcd.setCursor(0, 0);
  lcd.print("AHT10/AHT20 Sensor");
  lcd.setCursor(2, 1);
  lcd.print("with Arduino");

  // 初始化 AHT10/AHT20 传感器
  if (!aht.begin()) {
    lcd.clear();
    lcd.setCursor(0, 0);
    lcd.print("Sensor Fail");
    Serial.println("AHT10/AHT20 not found! Check wiring.");
    while (1) delay(10); // 停止执行
  }

  delay(2000); // 延迟 2 秒，确保传感器稳定
}

void loop() {
  lcd.clear(); // 清空 LCD 屏幕

  // 创建温湿度数据对象
  sensors_event_t humidity, temp;
  aht.getEvent(&humidity, &temp); // 读取最新数据

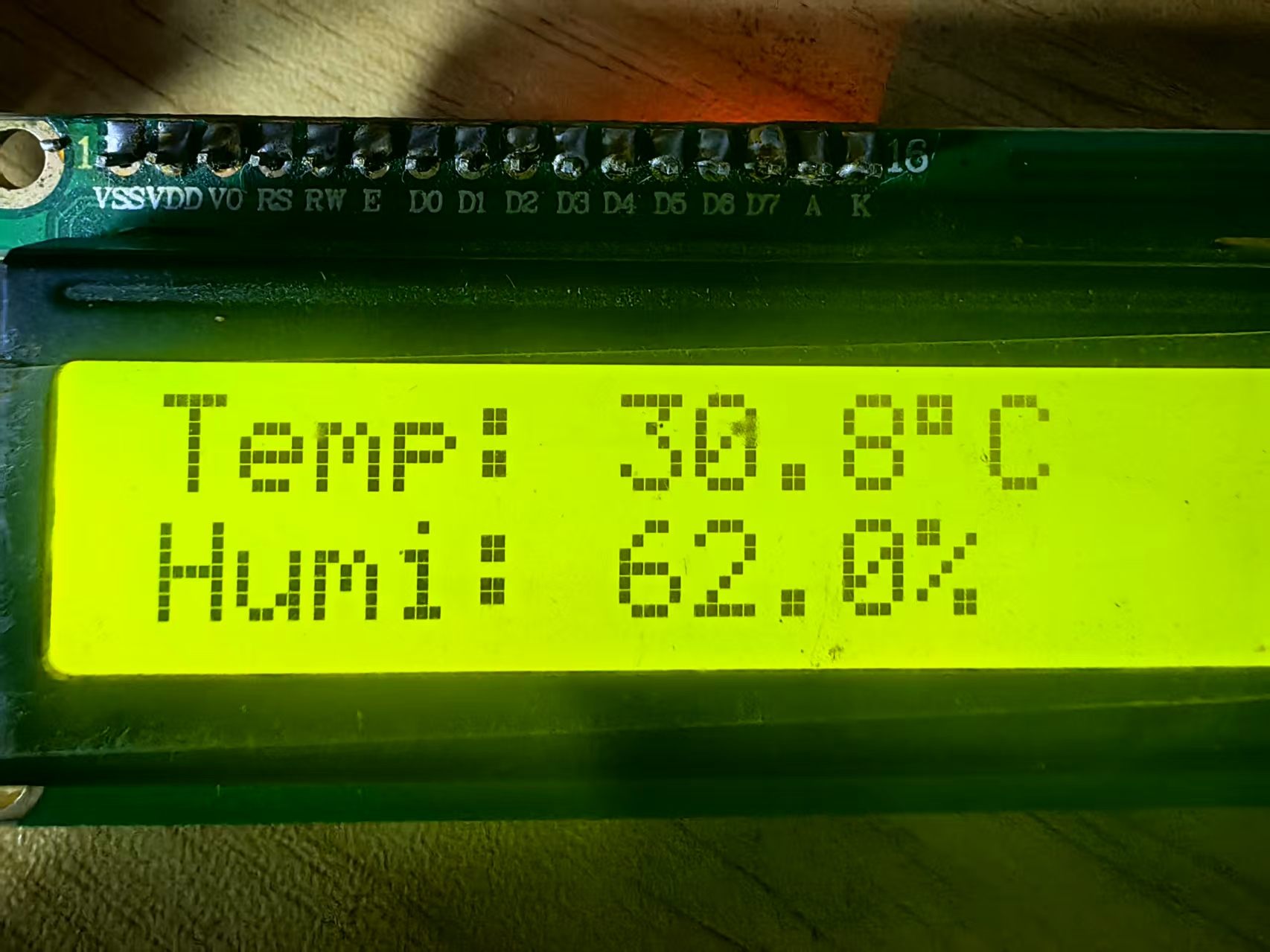

  // 在 LCD 屏幕上显示温度数据
  lcd.setCursor(0, 0);
  lcd.print("Temp: ");
  lcd.print(temp.temperature, 1); // 显示温度，保留 1 位小数
  lcd.print((char)223); // 显示摄氏度符号 '°'
  lcd.print("C");

  // 在 LCD 屏幕上显示湿度数据
  lcd.setCursor(0, 1);
  lcd.print("Humi: ");
  lcd.print(humidity.relative_humidity, 1); // 显示湿度，保留 1 位小数
  lcd.print("%");

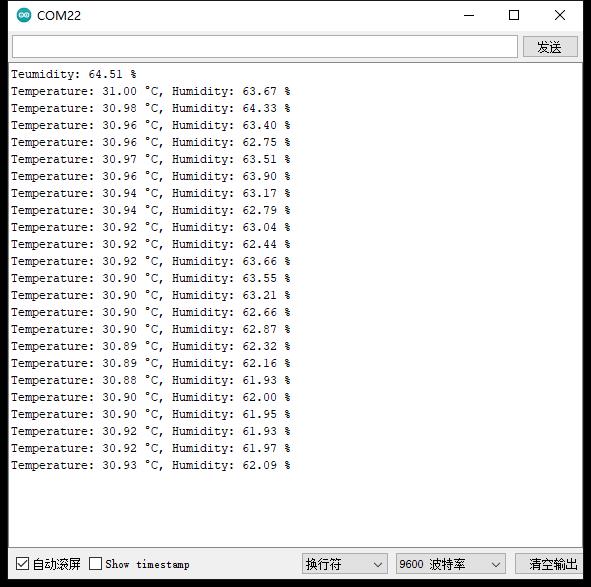

  // 在串口监视器输出数据
  Serial.print("Temperature: ");
  Serial.print(temp.temperature);
  Serial.print(" °C, Humidity: ");
  Serial.print(humidity.relative_humidity);
  Serial.println(" %");

  delay(200); // 延迟 1 秒，控制数据更新频率
}
