【花雕学编程】Arduino OLED 之表情动画显示

《Arduino 手册（思路与案例）》栏目介绍：
在电子制作与智能控制的应用领域：广泛涉及了Arduino BLDC、Arduino CNC、Arduino ESP32 SPP、Arduino FreeRTOS、Arduino FOC、Arduino GRBL、Arduino HTTP、Arduino HUB75、Arduino IoT Cloud、Arduino JSON、Arduino LCD、Arduino OLED、Arduino LVGL、Arduino PID 及 Arduino TFT 等方面的相关拓展思路和众多参考案例。本专栏目前博客近2300篇。
https://blog.csdn.net/weixin_41659040/category_12422453.html

Arduino是一个开放源码的电子原型平台，它可以让你用简单的硬件和软件来创建各种互动的项目。Arduino的核心是一个微控制器板，它可以通过一系列的引脚来连接各种传感器、执行器、显示器等外部设备。Arduino的编程是基于C/C++语言的，你可以使用Arduino IDE（集成开发环境）来编写、编译和上传代码到Arduino板上。Arduino还有一个丰富的库和社区，你可以利用它们来扩展Arduino的功能和学习Arduino的知识。

Arduino的特点是：
1、开放源码：Arduino的硬件和软件都是开放源码的，你可以自由地修改、复制和分享它们。
2、易用：Arduino的硬件和软件都是为初学者和非专业人士设计的，你可以轻松地上手和使用它们。
3、便宜：Arduino的硬件和软件都是非常经济的，你可以用很低的成本来实现你的想法。
4、多样：Arduino有多种型号和版本，你可以根据你的需要和喜好来选择合适的Arduino板。
5、创新：Arduino可以让你用电子的方式来表达你的创意和想象，你可以用Arduino来制作各种有趣和有用的项目，如机器人、智能家居、艺术装置等。

概念概述

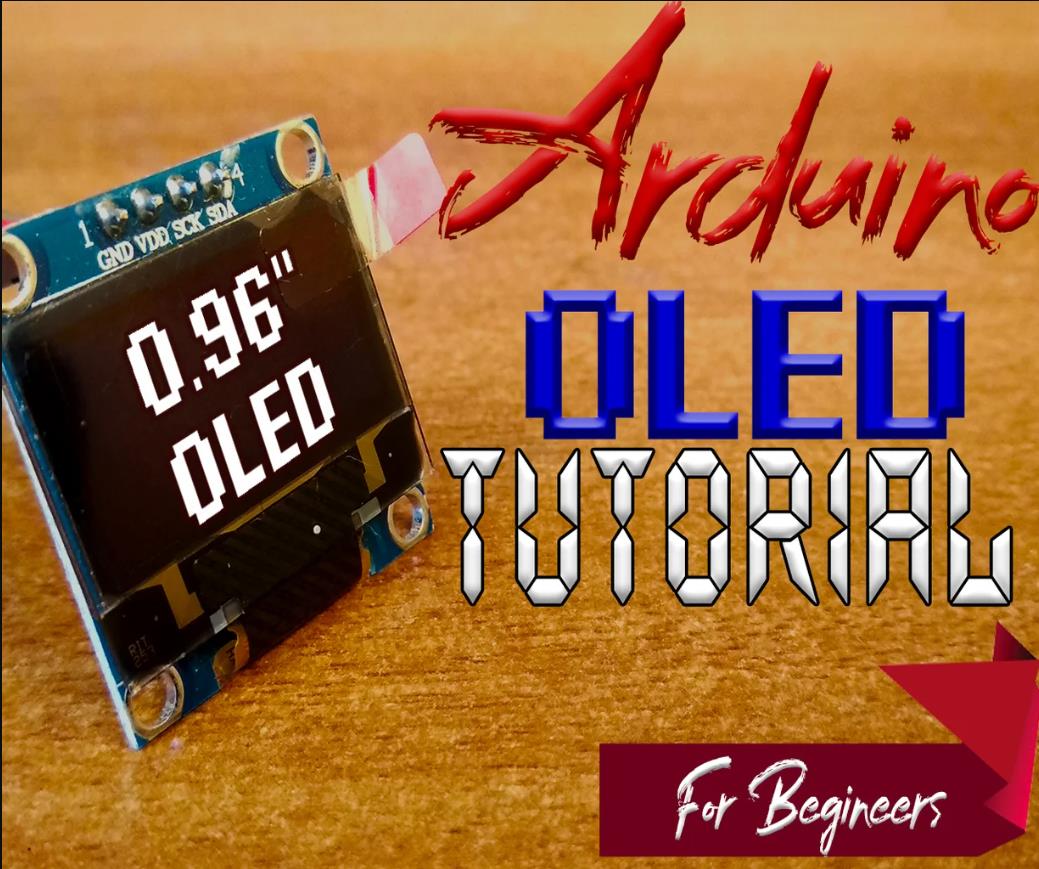

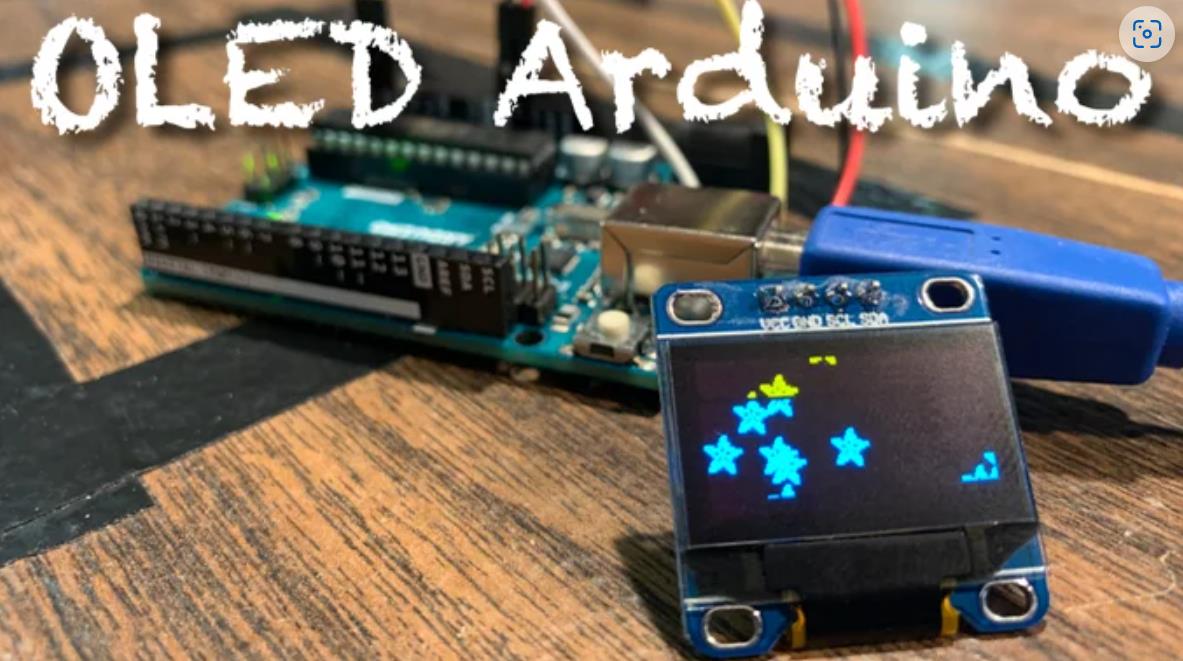

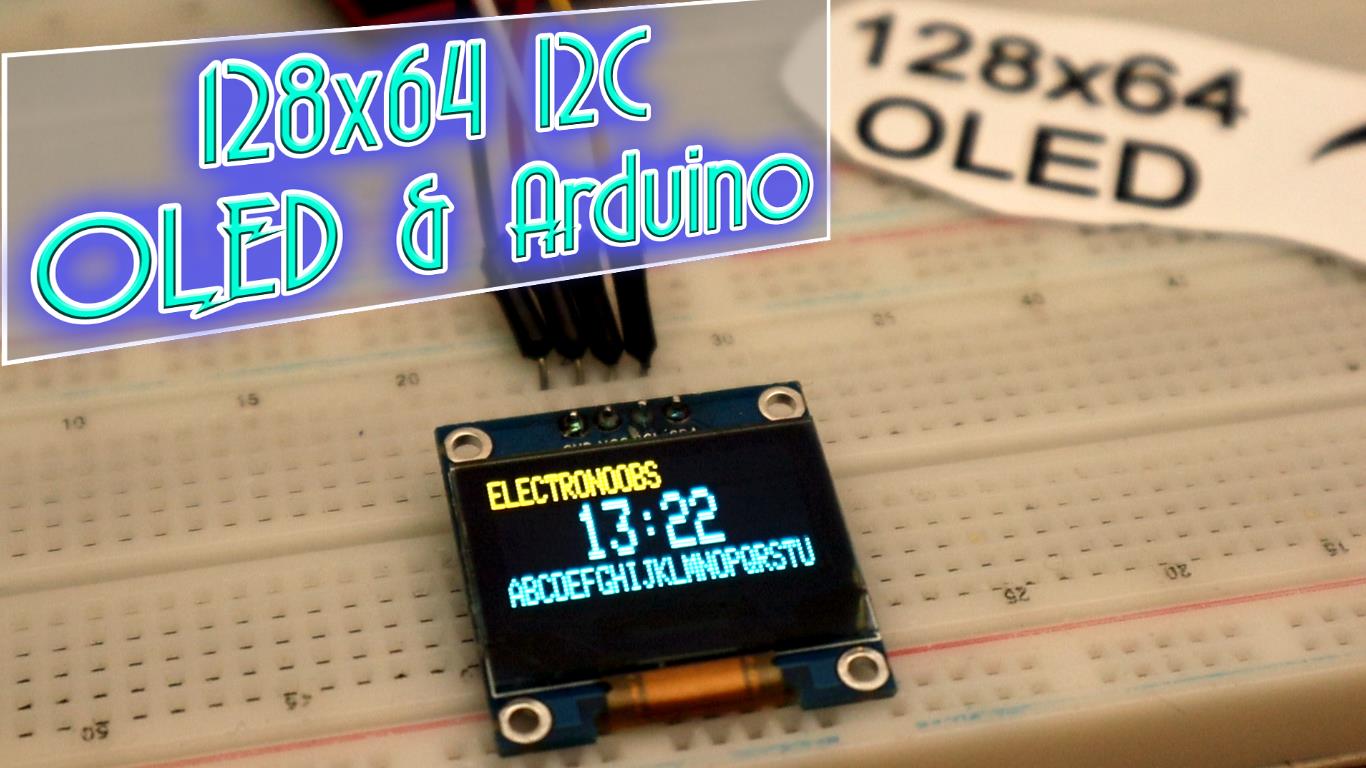

Arduino OLED 指的是将 Arduino 开发平台与 OLED（有机发光二极管）显示屏相结合的应用组合。Arduino 是开源电子原型平台，具备灵活的硬件扩展性和简单易上手的编程环境；OLED 显示屏则以其自发光、高对比度、宽视角、响应速度快等优势，为信息展示提供了优质的视觉体验。二者结合能实现各类数据显示、图形绘制及交互界面展示等功能，在电子制作、物联网、机器人等诸多领域广泛应用。
详细解释

Arduino 相关特性
硬件特性
开源设计：Arduino 的硬件设计方案完全公开，用户能够获取其原理图、PCB 版图等详细资料。这不仅降低了开发成本，还方便开发者根据自身需求对硬件进行修改和扩展，例如制作自定义外形或功能的开发板。
丰富接口资源：Arduino 开发板配备了多种类型的接口。数字输入输出引脚可用于连接开关、继电器、LED 等设备，实现数字信号的读取和输出控制；模拟输入引脚能够采集如温度传感器、光照传感器输出的连续模拟信号，经内部 ADC（模拟 - 数字转换器）转换为数字值供程序处理。
多种供电方式：支持 USB 供电、外接电源适配器供电以及电池供电等多种方式。使用 USB 供电时，可方便地与计算机连接进行程序上传和调试；外接电源适配器则能提供稳定的电源，适用于长时间运行的项目；电池供电赋予了 Arduino 设备便携性，可应用于移动监测等场景。
软件特性
简易编程环境：Arduino 使用基于 C/C++ 的编程语言，其语法简洁易懂。Arduino IDE 是专门为其开发的集成开发环境，具有跨平台性，可在 Windows、Mac OS、Linux 等操作系统上运行。IDE 提供了直观的代码编辑界面、便捷的编译和上传功能，还内置了大量示例代码，帮助初学者快速入门。
庞大的库资源：Arduino 社区拥有丰富的开源库，涵盖了传感器驱动、通信协议、图形绘制等各个领域。例如，Wire 库用于 I2C 通信，SPI 库用于 SPI 通信，开发者可以直接调用这些库，无需从头编写底层代码，大大提高了开发效率。
OLED 显示屏特性
显示原理
OLED 基于有机材料的电致发光特性工作。当在有机材料层两端施加电压时，电子从阴极注入，空穴从阳极注入，二者在有机材料中相遇并复合，释放出能量以光的形式呈现，从而实现发光显示。由于每个像素都能独立发光，OLED 显示屏无需背光源。
性能优势
自发光与高对比度：自发光特性使得 OLED 能够实现真正的黑色显示，因为不发光的像素完全不产生光线。这使得其对比度极高，图像的亮部更亮，暗部更暗，色彩表现更加生动逼真。
宽视角：OLED 的视角非常宽广，通常可达 170° 以上。从不同角度观看显示屏，画面的颜色和亮度变化极小，能为用户提供一致的视觉体验，适用于各种需要多角度观察的应用场景。
快速响应时间：OLED 的响应时间极短，一般在几微秒到几十微秒之间。相比传统的液晶显示屏，OLED 在显示动态画面时不会出现拖影现象，能够清晰、流畅地展示快速变化的图像，如动画、视频等。
轻薄与低功耗：由于无需背光源，OLED 显示屏的结构更加简单，厚度更薄，重量更轻。同时，其在显示黑色画面时几乎不消耗电能，只有发光的像素才会消耗功率，因此在显示深色画面较多的场景下，功耗显著降低。
Arduino 与 OLED 的连接和通信
通信接口类型
SPI（Serial Peripheral Interface）：SPI 是一种高速的全双工串行通信协议，Arduino 通过 SPI 接口与 OLED 显示屏连接时，通常需要使用时钟线（SCK）、主输出从输入线（MOSI）、主输入从输出线（MISO）和片选线（SS）。SPI 通信速度快，适合需要快速传输大量数据的应用场景，如显示高分辨率的图像或视频流。
I2C（Inter - Integrated Circuit）：I2C 是一种串行通信协议，使用两根线进行通信，即时钟线（SCL）和数据线（SDA）。I2C 接口简单，占用 Arduino 的引脚资源少，并且支持多个设备挂载在同一总线上，通过不同的设备地址进行区分。在一些对引脚资源要求较高的项目中，I2C 接口更为适用。
通信流程
初始化：在 Arduino 代码中，首先需要初始化所选的通信接口（SPI 或 I2C），并设置相关的通信参数，如时钟频率、设备地址等。
发送数据：Arduino 根据需要显示的内容，将数据按照 OLED 显示屏的通信协议进行编码，然后通过通信接口发送给 OLED 显示屏。数据可以是字符、数字、图形等信息。
显示更新：OLED 显示屏接收到数据后，对其进行解码和处理，将相应的内容显示在屏幕上。为了实现动态显示效果，Arduino 可以定期更新发送的数据，使 OLED 显示屏不断刷新显示内容。

应用场景
数据监测与显示：在环境监测系统中，Arduino 连接各种传感器（如温度传感器、湿度传感器、空气质量传感器等）采集环境数据，然后将数据通过通信接口传输到 OLED 显示屏上进行实时显示。用户可以直观地了解环境参数的变化情况。
智能家居控制：在智能家居系统中，Arduino 作为控制核心，连接各种家电设备和传感器。OLED 显示屏可以显示家电设备的状态（如开关状态、温度设置等），并提供操作菜单，用户可以通过触摸按键或其他输入设备在 OLED 显示屏上进行操作，实现对家电设备的远程控制。
机器人交互界面：在机器人项目中，OLED 显示屏可以作为机器人的交互界面，显示机器人的工作状态、任务进度、传感器数据等信息。同时，还可以显示一些动画或图标，增强机器人的人机交互体验。
手持设备与可穿戴设备：由于 OLED 显示屏的轻薄和低功耗特性，与 Arduino 结合可用于开发手持设备和可穿戴设备。例如，制作一个便携式的健康监测设备，通过 Arduino 连接心率传感器、计步器等，将监测数据显示在 OLED 显示屏上，方便用户随时查看自己的健康状况。

在Arduino项目中，OLED之表情动画显示（Facial Expression Animation Display on OLED） 是一种利用OLED屏幕展示动态表情的技术。它通过一系列预定义的图像帧来模拟面部表情的变化，从而增加人机交互的趣味性和直观性。这种技术广泛应用于各种嵌入式设备中，为用户提供更加丰富的互动体验。

一、主要特点

1. 高度可定制化
   开发者可以根据需求设计不同的面部表情和动画序列，如微笑、眨眼、惊讶等。
   支持自定义分辨率和颜色深度，适应不同尺寸和类型的OLED屏幕。
2. 轻量级实现
   相比于复杂的图形库或高级处理器，使用Arduino与OLED屏可以实现低资源占用的表情动画显示。
   多数OLED驱动库（如Adafruit_SSD1306、U8g2lib）提供了基本的绘图功能，便于快速开发。
3. 灵活性强
   动画帧可以通过数组存储在内存中，也可以从外部存储器（如SD卡）读取，支持动态加载和更新。
   可以轻松集成其他传感器或输入设备，响应用户操作触发相应的表情变化。
4. 视觉效果生动
   表情动画能够有效吸引用户的注意力，并传达情感信息，增强用户体验。
   配合声音或其他反馈机制，可以创建更具沉浸感的交互环境。
5. 低功耗优势
   OLED屏幕具有自发光特性，像素点亮时才消耗电能，相比传统LCD屏幕更节能。
   动态显示内容可根据实际需要调整刷新频率，进一步优化能耗表现。

二、应用场景

1. 智能穿戴设备
   在智能手表或健身追踪器上显示简单的表情符号，作为通知提醒或情绪反馈。
   示例：当收到朋友的消息时，屏幕上出现一个笑脸；如果检测到心率异常，则显示担忧的表情。
2. 智能家居控制面板
   在家庭自动化系统中，用于指示设备状态或提供用户反馈，使界面更加友好。
   示例：当空调温度调节成功后，显示一个满意的笑脸；若设置失败，则显示困惑的表情。
3. 教育与娱乐产品
   制作基于Arduino的学习玩具或教育工具，通过表情动画帮助儿童学习情感认知或语言表达。
   示例：电子宠物游戏，根据玩家的照顾情况展示开心、生气或生病的表情。
4. 机器人与AI助手
   作为机器人或虚拟助手的“脸”，展示实时的情感反应，提高人机交互的质量。
   示例：社交机器人在与用户交谈时，根据对话内容变换表情，增进亲密度。
5. 艺术装置与创意项目
   结合传感器数据或其他输入源，创建具有互动性的艺术作品，展现动态表情变化。
   示例：基于光线强度变化的艺术装置，随着光照条件改变而表现出不同的表情。

三、注意事项

1. 帧间过渡平滑度
   确保每帧之间的切换足够平滑，避免出现明显的跳动或闪烁现象。
   调整合适的帧速率（FPS），通常建议保持在10-30 FPS之间，既能保证流畅性又不过分消耗资源。
2. 内存管理
   对于较大的动画序列或高分辨率图像，需注意Arduino内存限制，防止超出容量引发崩溃。
   可采用压缩算法或减少色彩深度的方法降低单帧图片大小，或者分段加载动画帧。
3. 兼容性测试
   不同型号的OLED屏幕可能有不同的物理尺寸和分辨率，开发过程中应充分测试以确保显示效果一致。
   使用标准库函数编写代码，以便更容易移植到其他硬件平台上。
4. 电源稳定性
   尤其是在电池供电的情况下，注意电源电压波动对OLED显示质量的影响。
   若发现显示不稳定或出现残影现象，检查电源电路设计是否合理，

1、基础眨眼动画

#include <Wire.h>
#include <Adafruit_GFX.h>
#include <Adafruit_SSD1306.h>

#define SCREEN_WIDTH 128 // OLED显示屏幕的宽度，以像素计
#define SCREEN_HEIGHT 64 // OLED显示屏幕的高度，以像素计
#define OLED_RESET    -1 // 不使用复位引脚

Adafruit_SSD1306 display(SCREEN_WIDTH, SCREEN_HEIGHT, &Wire, OLED_RESET);

void drawOpenEye() {
  display.clearDisplay();
  display.drawCircle(64, 32, 20, SSD1306_WHITE);
  display.fillCircle(64, 32, 10, SSD1306_WHITE);
  display.display();
}

void drawClosedEye() {
  display.clearDisplay();
  display.drawLine(44, 32, 84, 32, SSD1306_WHITE);
  display.display();
}

void setup() {
  if (!display.begin(SSD1306_SWITCHCAPVCC, 0x3C)) {
    Serial.println(F("SSD1306 allocation failed"));
    for (;;);
  }
}

void loop() {
  drawOpenEye();
  delay(1000);
  drawClosedEye();
  delay(200);
}

要点解读：
库的引入：引入了Wire.h用于I2C通信，Adafruit_GFX.h和Adafruit_SSD1306.h用于控制OLED屏幕和进行图形绘制。
初始化部分：在setup函数中，初始化OLED屏幕。若屏幕初始化失败，会在串口输出错误信息并进入无限循环。
动画函数：
drawOpenEye：绘制眼睛睁开的状态，先清空显示缓冲区，然后绘制一个大圆表示眼眶，再绘制一个填充的小圆表示眼球，最后刷新显示。
drawClosedEye：绘制眼睛闭合的状态，清空显示缓冲区后，绘制一条横线表示闭合的眼睛，然后刷新显示。
循环部分：在loop函数中，先调用drawOpenEye显示睁开的眼睛，延时1秒；再调用drawClosedEye显示闭合的眼睛，延时200毫秒，以此实现眨眼动画。

2、左右转动的眼睛动画

#include <Wire.h>
#include <Adafruit_GFX.h>
#include <Adafruit_SSD1306.h>

#define SCREEN_WIDTH 128 // OLED显示屏幕的宽度，以像素计
#define SCREEN_HEIGHT 64 // OLED显示屏幕的高度，以像素计
#define OLED_RESET    -1 // 不使用复位引脚

Adafruit_SSD1306 display(SCREEN_WIDTH, SCREEN_HEIGHT, &Wire, OLED_RESET);

void drawEye(int pupilX) {
  display.clearDisplay();
  display.drawCircle(64, 32, 20, SSD1306_WHITE);
  display.fillCircle(pupilX, 32, 10, SSD1306_WHITE);
  display.display();
}

void setup() {
  if (!display.begin(SSD1306_SWITCHCAPVCC, 0x3C)) {
    Serial.println(F("SSD1306 allocation failed"));
    for (;;);
  }
}

void loop() {
  // 眼睛从左到右转动
  for (int x = 44; x <= 84; x += 2) {
    drawEye(x);
    delay(50);
  }
  // 眼睛从右到左转动
  for (int x = 84; x >= 44; x -= 2) {
    drawEye(x);
    delay(50);
  }
}

要点解读：
库与初始化：同案例一，引入必要的库并完成初始化操作。
绘制函数：drawEye(int pupilX)函数用于绘制眼睛，通过传入不同的pupilX值来改变眼球的水平位置。先清空显示缓冲区，绘制眼眶和眼球，最后刷新显示。
循环部分：在loop函数中，通过两个for循环实现眼睛从左到右再从右到左的转动动画。

3、情绪化眼睛（含眨眼动画）

#include <Wire.h>
#include <Adafruit_GFX.h>
#include <Adafruit_SSD1306.h>

#define SCREEN_WIDTH 128 // OLED显示屏幕的宽度，以像素计
#define SCREEN_HEIGHT 64 // OLED显示屏幕的高度，以像素计
#define OLED_RESET    -1 // 不使用复位引脚

Adafruit_SSD1306 display(SCREEN_WIDTH, SCREEN_HEIGHT, &Wire, OLED_RESET);

enum Emotion { NEUTRAL, HAPPY, ANGRY };
Emotion currentEmotion = NEUTRAL;

void drawEmotionalEye(int x, int y, Emotion e) {
  if (e == HAPPY) {
    display.drawCircle(x, y, 15, SSD1306_WHITE);
    display.drawLine(x - 10, y + 5, x + 10, y + 5, SSD1306_WHITE); // 微笑眼
  } else if (e == ANGRY) {
    display.drawTriangle(x - 15, y - 5, x + 15, y - 5, x, y + 15, SSD1306_WHITE); // 倒三角眼
  } else {
    display.fillCircle(x, y, 15, SSD1306_WHITE); // 标准圆眼
  }

  int pupilX = x + random(-8, 8);
  int pupilY = y + random(-5, 5);
  display.fillCircle(pupilX, pupilY, 5, SSD1306_BLACK);
}

void blinkAnimation() {
  for (int i = 0; i <= 3; i++) {
    display.clearDisplay();
    int eyelidHeight = max(1, 15 - i * 5);
    display.fillRoundRect(30, 32 - eyelidHeight / 2, 20, eyelidHeight, 3, SSD1306_WHITE);
    display.fillRoundRect(78, 32 - eyelidHeight / 2, 20, eyelidHeight, 3, SSD1306_WHITE);
    display.display();
    delay(50);
  }
  delay(200);
  for (int i = 3; i >= 0; i--) {
    display.clearDisplay();
    int eyelidHeight = max(1, 15 - i * 5);
    display.fillRoundRect(30, 32 - eyelidHeight / 2, 20, eyelidHeight, 3, SSD1306_WHITE);
    display.fillRoundRect(78, 32 - eyelidHeight / 2, 20, eyelidHeight, 3, SSD1306_WHITE);
    display.display();
    delay(50);
  }
}

void setup() {
  if (!display.begin(SSD1306_SWITCHCAPVCC, 0x3C)) {
    Serial.println(F("SSD1306 allocation failed"));
    for (;;);
  }
}

void loop() {
  static unsigned long lastBlink = 0;
  static unsigned long lastEmotionChange = 0;

  if (millis() - lastBlink > random(3000, 5000)) {
    blinkAnimation();
    lastBlink = millis();
  }

  if (millis() - lastEmotionChange > 10000) {
    currentEmotion = (Emotion)((currentEmotion + 1) % 3);
    lastEmotionChange = millis();
  }

  display.clearDisplay();
  drawEmotionalEye(40, 32, currentEmotion);
  drawEmotionalEye(88, 32, currentEmotion);
  display.display();
  delay(100);
}

要点解读：
情绪状态机：使用enum定义三种眼部表情。
自然眨眼系统：随机间隔触发眨眼动画。
眼睑动画：通过fillRoundRect高度变化模拟。
非阻塞计时：millis()实现多时间轴管理。

4、基础表情切换（基于U8g2库）

#include <U8g2lib.h>
#include <Wire.h>

U8g2_SSD1306_128X64_NONAME_F_HW_I2C u8g2(U8g2_R0, /* reset=*/ U8X8_PIN_NONE);

#define BUTTON_PIN 2
int currentEmotion = 0;

void setup() {
  u8g2.begin();
  u8g2.setContrast(200);
  pinMode(BUTTON_PIN, INPUT_PULLUP);
}

void loop() {
  if (digitalRead(BUTTON_PIN) == LOW) {
    currentEmotion = (currentEmotion + 1) % 3;  // 循环切换表情
    delay(300);  // 防抖延迟
  }

  u8g2.firstPage();
  do {
    u8g2.setFont(u8g2_font_open_iconic_all_2x_t);  // 使用内置图标字体
    switch (currentEmotion) {
      case 0:  // 开心
        u8g2.drawGlyph(32, 32, 0x0041);  // 图标代码需根据实际字体调整
        break;
      case 1:  // 中性
        u8g2.drawGlyph(32, 32, 0x0042);
        break;
      case 2:  // 生气
        u8g2.drawGlyph(32, 32, 0x0043);
        break;
    }
  } while (u8g2.nextPage());
}

要点解读：
图标字体：使用U8g2内置的open_iconic字体，通过drawGlyph绘制图标。
按钮交互：通过外部中断或轮询检测按钮状态，实现表情切换。
防抖处理：delay(300)避免按钮抖动导致多次触发。

5、动态表情动画（基于Adafruit GFX库）

#include <Wire.h>
#include <Adafruit_GFX.h>
#include <Adafruit_SSD1306.h>

#define SCREEN_WIDTH 128
#define SCREEN_HEIGHT 64
#define OLED_RESET -1
Adafruit_SSD1306 display(SCREEN_WIDTH, SCREEN_HEIGHT, &Wire, OLED_RESET);

void drawFace(bool isEyeOpen) {
  display.clearDisplay();
  display.drawCircle(64, 32, 30, SSD1306_WHITE);  // 脸轮廓

  // 绘制眼睛（动态开合）
  display.fillCircle(50, 25, 5, isEyeOpen ? SSD1306_WHITE : SSD1306_BLACK);
  display.fillCircle(78, 25, 5, isEyeOpen ? SSD1306_WHITE : SSD1306_BLACK);

  display.drawCircle(64, 45, 10, SSD1306_WHITE);  // 嘴巴
  display.display();
}

void setup() {
  display.begin(SSD1306_SWITCHCAPVCC, 0x3C);
  display.clearDisplay();
}

void loop() {
  static bool eyeState = true;
  static unsigned long lastBlink = 0;

  if (millis() - lastBlink > 2000) {  // 每2秒眨眼一次
    eyeState = !eyeState;
    lastBlink = millis();
  }

  drawFace(eyeState);
  delay(50);
}

要点解读：
动态绘制：通过isEyeOpen参数控制眼睛的填充状态，实现眨眼效果。
定时触发：使用millis()实现非阻塞定时，避免delay()阻塞主循环。
图形组合：结合圆形和填充函数构建简单表情。

6、交互式表情选择（基于U8g2库）

#include <U8g2lib.h>
#include <Wire.h>

U8g2_SSD1306_128X32_NONAME_F_HW_I2C u8g2(U8g2_R0, /* reset=*/ U8X8_PIN_NONE);

#define X_PIN A0
#define Y_PIN A1
int selectedEmotion = 0;

void setup() {
  u8g2.begin();
  u8g2.setContrast(200);
}

void loop() {
  int xVal = analogRead(X_PIN);

  // 摇杆左右控制表情选择
  if (xVal < 300) selectedEmotion = (selectedEmotion - 1 + 2) % 2;  // 左
  else if (xVal > 700) selectedEmotion = (selectedEmotion + 1) % 2;   // 右

  u8g2.firstPage();
  do {
    u8g2.setFont(u8g2_font_open_iconic_all_2x_t);
    switch (selectedEmotion) {
      case 0:  // 开心
        u8g2.drawGlyph(16, 16, 0x0041);
        u8g2.drawGlyph(48, 16, 0x0041);
        u8g2.drawGlyph(32, 32, 0x0044);  // 笑脸
        break;
      case 1:  // 哭泣
        u8g2.drawGlyph(16, 20, 0x0045);  // 眼泪图标
        u8g2.drawGlyph(48, 20, 0x0045);
        u8g2.drawGlyph(32, 32, 0x0046);  // 哭脸
        break;
    }
  } while (u8g2.nextPage());

  delay(100);
}

要点解读：
摇杆交互：通过模拟输入检测摇杆方向，动态更新selectedEmotion。
复合图标：组合多个图标（眼睛+嘴巴）构建复杂表情。
非阻塞延迟：delay(100)减少轮询频率，避免响应延迟。

注意，以上案例只是为了拓展思路，仅供参考。它们可能有错误、不适用或者无法编译。您的硬件平台、使用场景和Arduino版本可能影响使用方法的选择。实际编程时，您要根据自己的硬件配置、使用场景和具体需求进行调整，并多次实际测试。您还要正确连接硬件，了解所用传感器和设备的规范和特性。涉及硬件操作的代码，您要在使用前确认引脚和电平等参数的正确性和安全性。
