基于CORDIC算法的DDS实现

基于CORDIC算法的DDS实现

原理

直接数字式频率合成器DDS（Direct Digital Synthesizer），实际上是一种分频器：通过编程频率控制字来分频系统时钟（SYSTEM CLOCK）以产生所需要的频率。DDS有两个突出的特点，一方面，DDS工作在数字域，一旦更新频率控制字，输出的频率就相应改变，其跳频速率高；另一方面，由于频率控制字的宽度宽（48bit或者更高），频率分辨率高。

CORDIC算法是一种迭代算法，它通过一系列简单的加法、减法、位移等操作来计算三角函数、双曲函数等复杂函数。

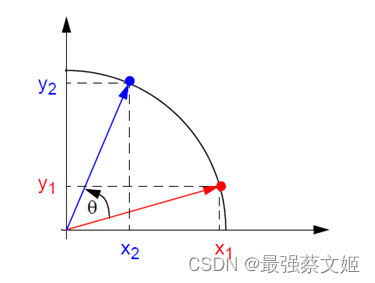

在xy坐标平面上将点（$x_{1,}{y}_1$）旋转$\theta$角度到点（$x_{2,}{y}_2$）的标准方法如下所示：

$$x_2=x_1\cos \theta -y_1\sin \theta$$

$$y_2=y_1\sin \theta +y_1\cos \theta$$

这被称为是平面旋转、向量旋转或线性(矩阵)代数中的Givens旋转。

通过提出因子$\cos \theta$，方程可写为下面的形式：

$$x_2=x_1\cos \theta -y_1\sin \theta =cos\theta (x_1-y_1$$
