Modbus Slave 软件详解：快速上手与实战应用

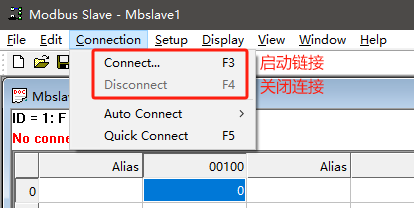

1、在Connetcion选项中，可以选择启动和断开连接，也可使用快捷键F3和F4进行操作。

2、Socket： IP + 端口号 = Socket。通常写成：IP地址:端口
如192.168.101.11:502与192.168.101.11:503代表两个 Socket。

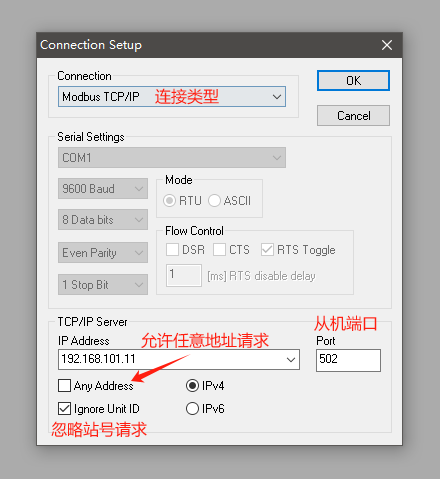

2、Connection 配置界面可以选择连接类型（串口/网口），并可设置连接类型的基本属性，以及主站访问设置。本例展示ModbusTCP的模拟设置参数。

①.允许任意地址的请求：一般勾选。若不勾选需要指定 IP 地址，勾选后 Modbus 主机（客户端）只要能访问模拟器所在电脑本地 IP 的 Socket ，就能连上模拟器。(本地 IP 的 Socket = 本地 IP + 配置的从机端口地址)。
②忽略站号请求：建议不勾选，若勾选，则之后本软件窗口中的站号配置将无效，所有窗口都认为站号 = 1。
③请求地址的格式：选 IPV4。

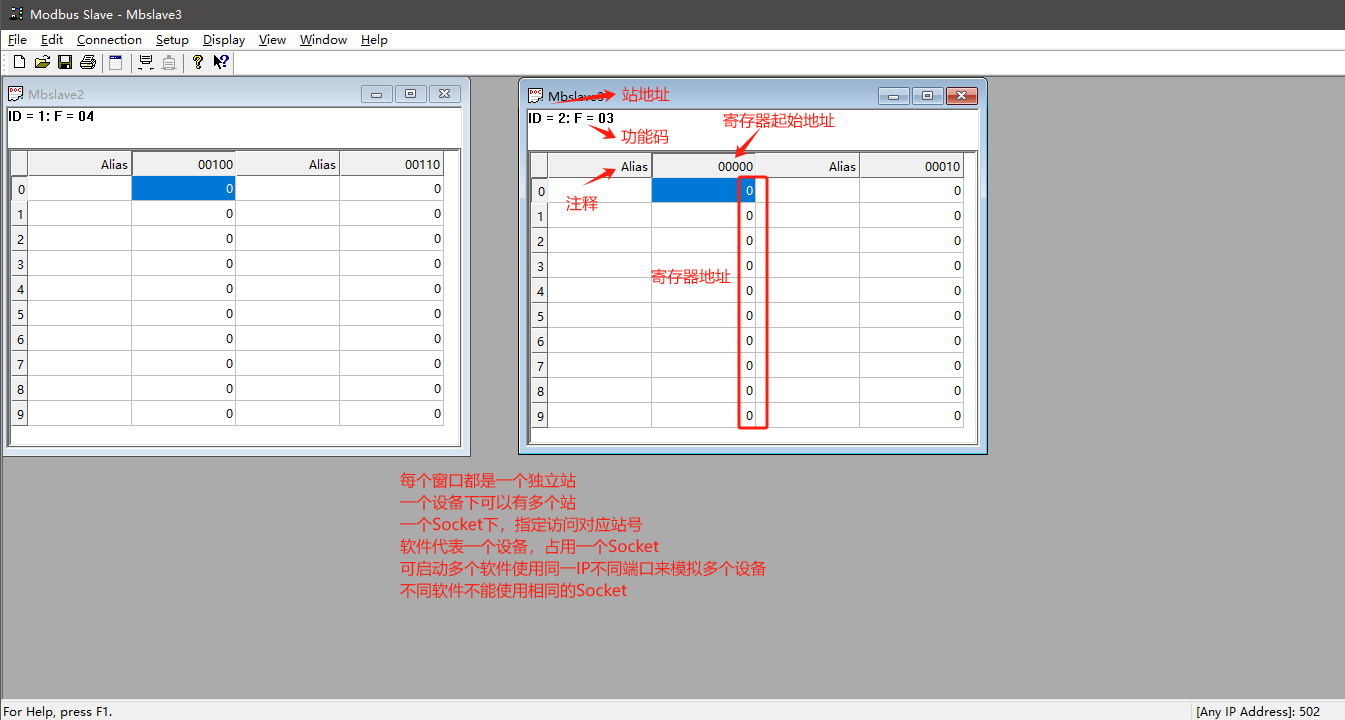

3、从站 Socket 与 软件界面 的关系

①同一台电脑，模拟不同端口的设备：ip 相同，端口不同 --> 相当于不同 Socket --> 要开启不同软件窗口。
②同一台电脑，模拟相同端口不同【站号】下的设备：ip 相同，端口也相同 --> 相同的 Socket --> 开启一个软件界面接口。
③同一台电脑，模拟相同端口下相同【站号】包含不同功能码（寄存范围）的设备：ip 相同，端口也相同 --> 相同的 Socket --> 开启一个软件界面接口。

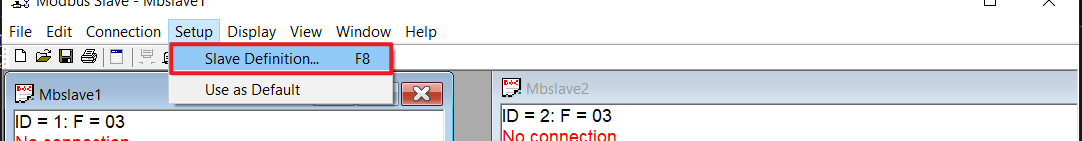

4、Slave Definiton 参数配置可对连接进行具体的参数定义。

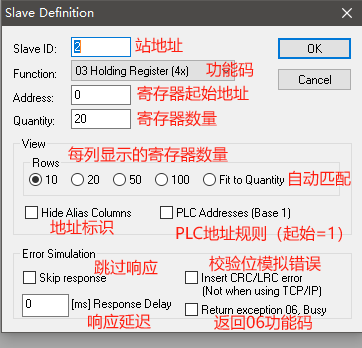

Slave Definition 配置界面

①站地址：与设备实际站号对应。
②功能码 & 寄存器：根据主站要获取的数据类型进行选择，后面括号 （4x / 3x / 1x / 0x）对应的就是点表地址的最高位（4XXXXX / 3XXXXX / 1XXXXX / 0XXXXX）。
③起始地址：填写范围与下面的“使用 PLC 地址规则”有联动，根绝实际需要检测寄存器地址而定。
不使用 PLC 地址规则 --> 使用 Modbus 协议标准的地址范围(0x0000-0xFFFF)，可填 0-65535
使用 PLC 地址规则 --> 起始地址为1，地址范围(0x0001-0xFFFF)，可填 1-65535
④寄存器数量：从起始地址开始，需要jian'ce
如：要模拟读取寄存地址 400007-400020 的数据 (标准地址规则)，则模拟器起始地址 = 7（标准地址规则）或8（PLC 地址规则），寄存器数量 = 20

5、地址标识显示：使用 PLC 地址规则，这里的配置与上面的“起始地址”有联动。
不使用 PLC 地址规则 --> 使用 Modbus 协议标准的地址范围(0x0000-0xFFFF)，可填 0-65535
使用 PLC 地址规则 --> 起始地址为1，地址范围(0x0001-0xFFFF)，可填 1-65535

6、差错仿真：一般情况下不勾选，如有特殊需要可进行设置

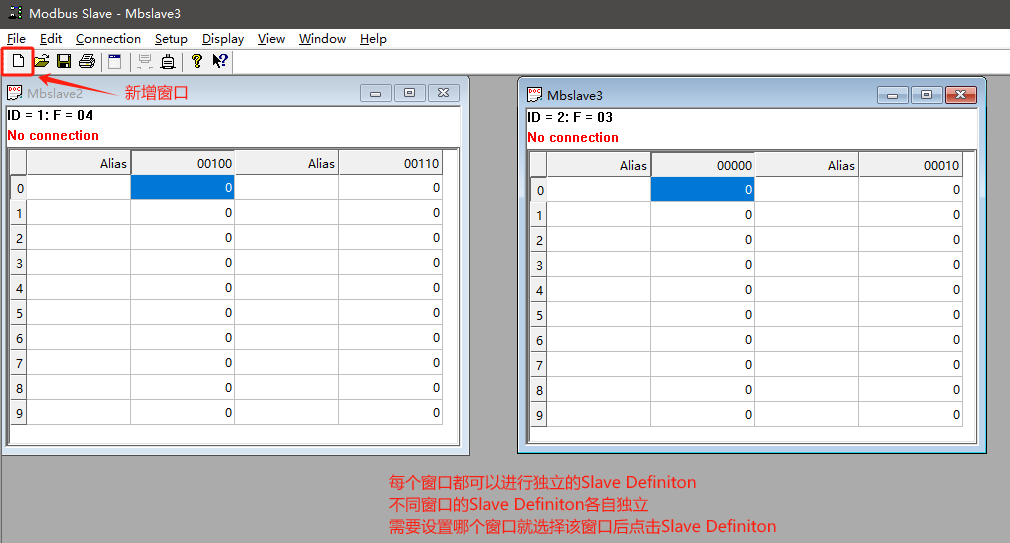

7、窗口与 Modbus 协议间的关系 – 每个窗口有独立的 Slave Definition

①不同【站号】
–> 需要新建不同的窗口，窗口的 Slave Definiton 配置不同【站号】
②相同【站号】、不同【寄存器类型】（如模拟站号 2 设备的 AI / DI 点）
–> 需要新建不同的窗口，窗口的 Slave Definiton 配置相同【站号】、不同【功能码】
③相同【站号】、相同【寄存器类型】、不连续的地址（如 3 号设备 400003-400007，400009-400020）
–> 可认为是连续的，使用一个窗口，配置使所有地址都可用（如配置寄存器 = 4x，起始地址 = 3，寄存器个数 = 18）
–> 可严格按照不连续地址，配置多个窗口
窗口1：寄存器 = 4x，起始地址 = 3，寄存器个数 = 5
窗口2：寄存器 = 4x，起始地址 = 9，寄存器个数 = 12
