通常情况下对变量变化情况的检测最普遍的方式是Online界面上进行观察，但变量的变化情况一般会非常的快并且不够直观，不太容易看出变量的变化趋势，这个时候便可使用YT Scope Project对数据进行可视化处理，YT项目可以对变量随时间变化而变化进行监控。

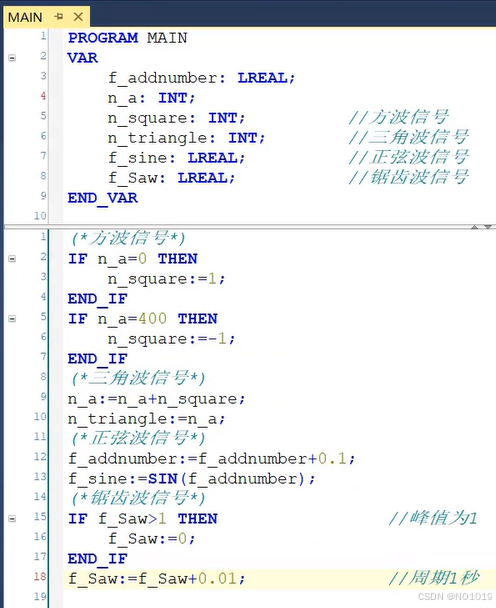

首先创建一段程序，在程序中设计四种曲线信号，分别是方波信号、三角波信号、正弦波信号和锯齿波信号，锯齿波信号设置峰值为1，周期为1秒。

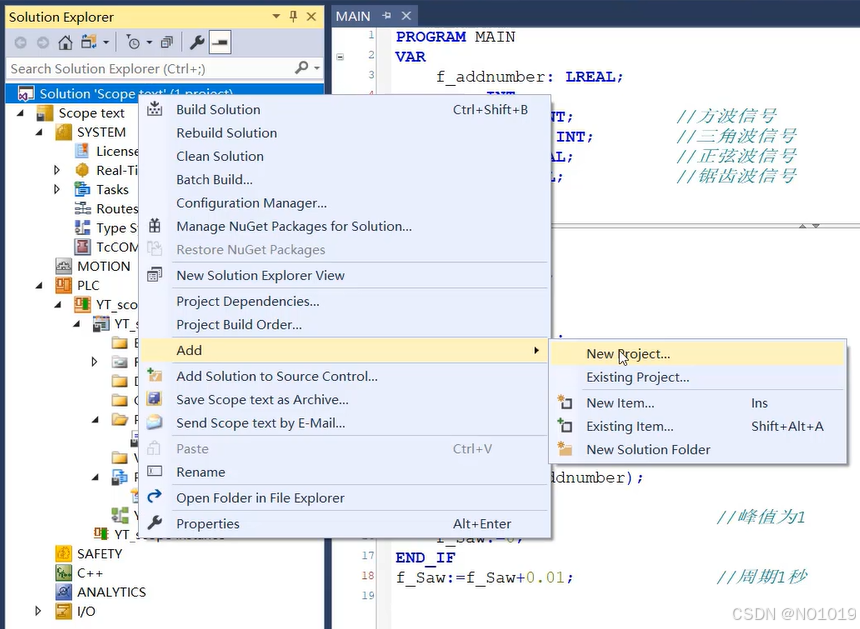

YT Scope Project创建是在资源管理器中鼠标右击“解决方案”（Solution），选择“添加”（Add），再点击“新建项目”（New Project）。

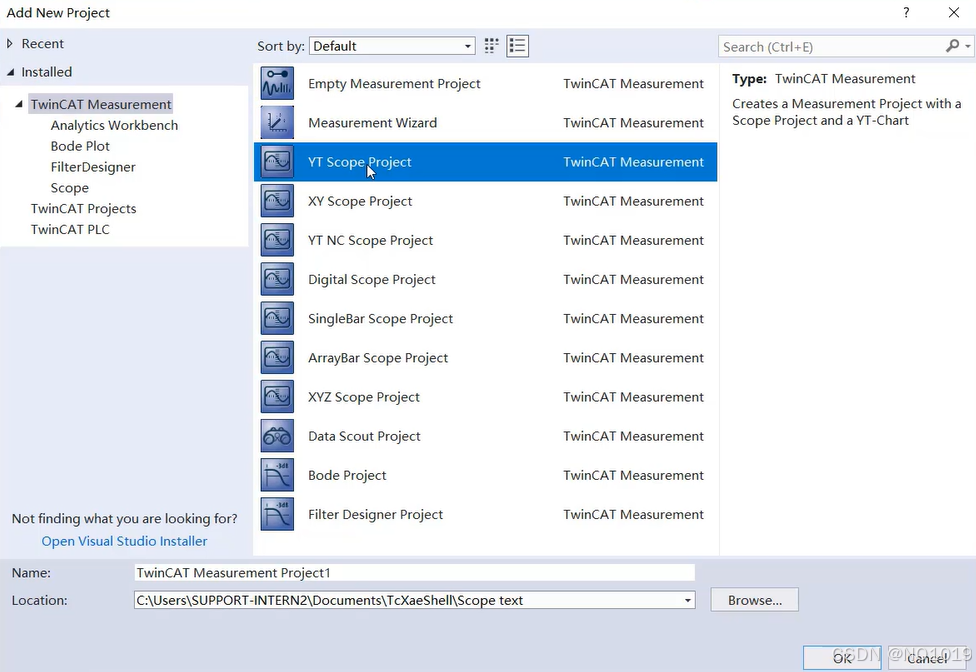

在新建项目中，点击左侧的“TwinCAT Measurement” ,选择“YT Scope Project”点击右下角“OK”。

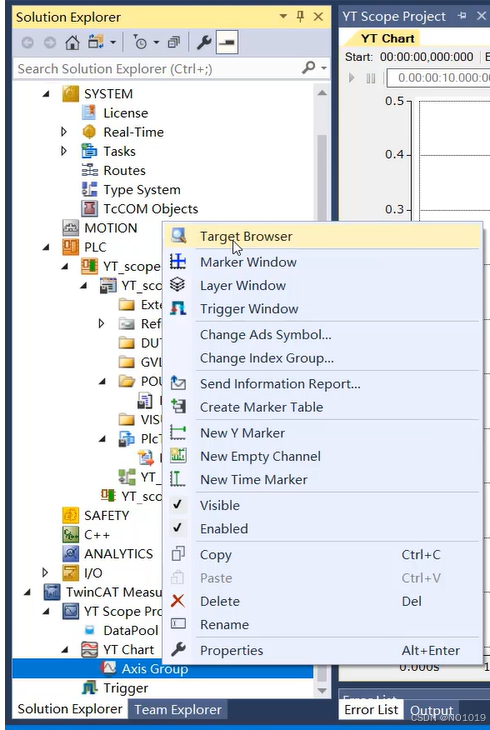

新建的YT Scope Project在资源管理器中为空白状态，无曲线显示，此时需要进行变量的添加。首先鼠标右击“Axis Group”，点击“Target Browser”。

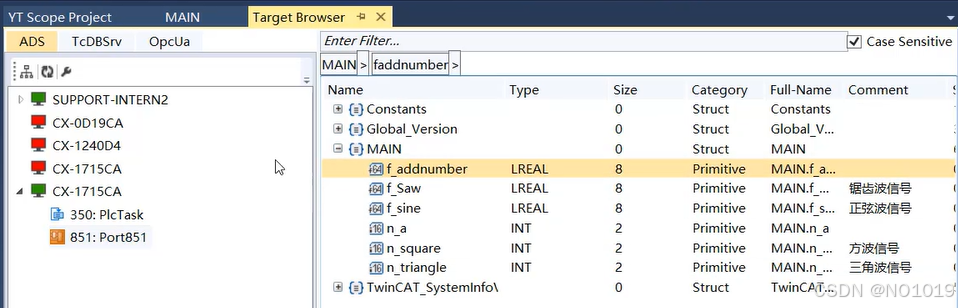

在Target Browser中，选择已经连接的控制器名称，展开之后选择851端口，在右侧的“Main”中，选择需要添加的变量，变量位置需根据程序实际定义的位置而决定。如果是本地运行的程序，在选择控制器名称阶段选择自己的电脑名称，展开之后同样的操作。
双击需要添加的变量，随后变量便会添加至Axis Group中，此次以锯齿波信号为例，点击锯齿波变量，进入空白曲线界面，随后点击工具栏中的“Start Record”以开机曲线的录制。
需要注意的是，控制器需要激活硬件配置并处于RUN模式下，在未激活配置模式或非RUN模式下，是无法开始曲线录制的。
曲线显示过大，出现被压缩情况，有三种方式来调整显示宽度。

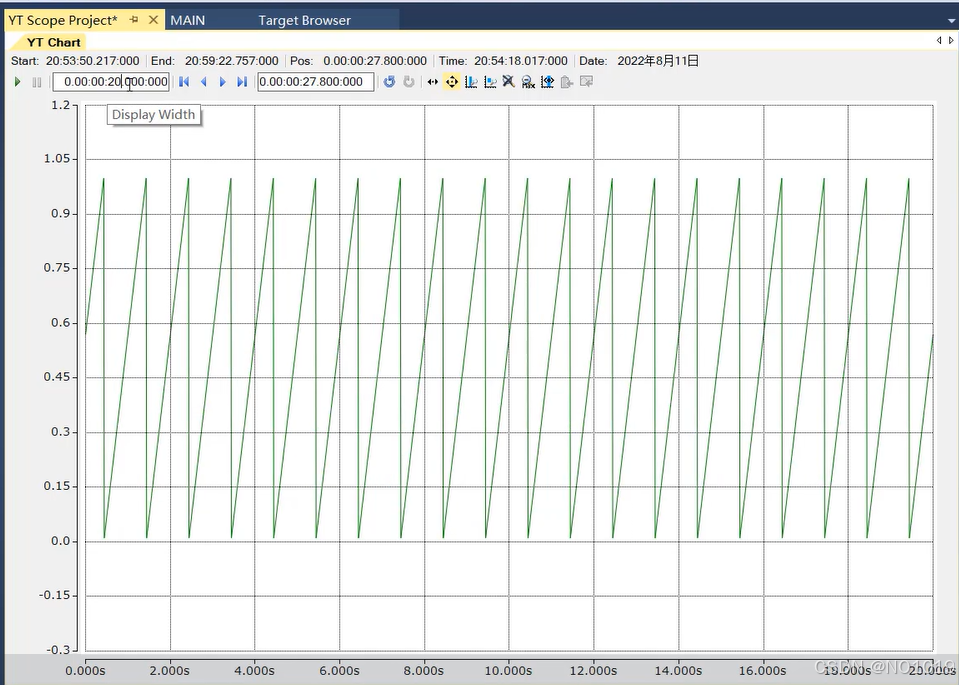

第一种方式是在工具栏中找到“Display Width”将数值“10”修改为“20”，可以看到显示宽度已被修改完成。

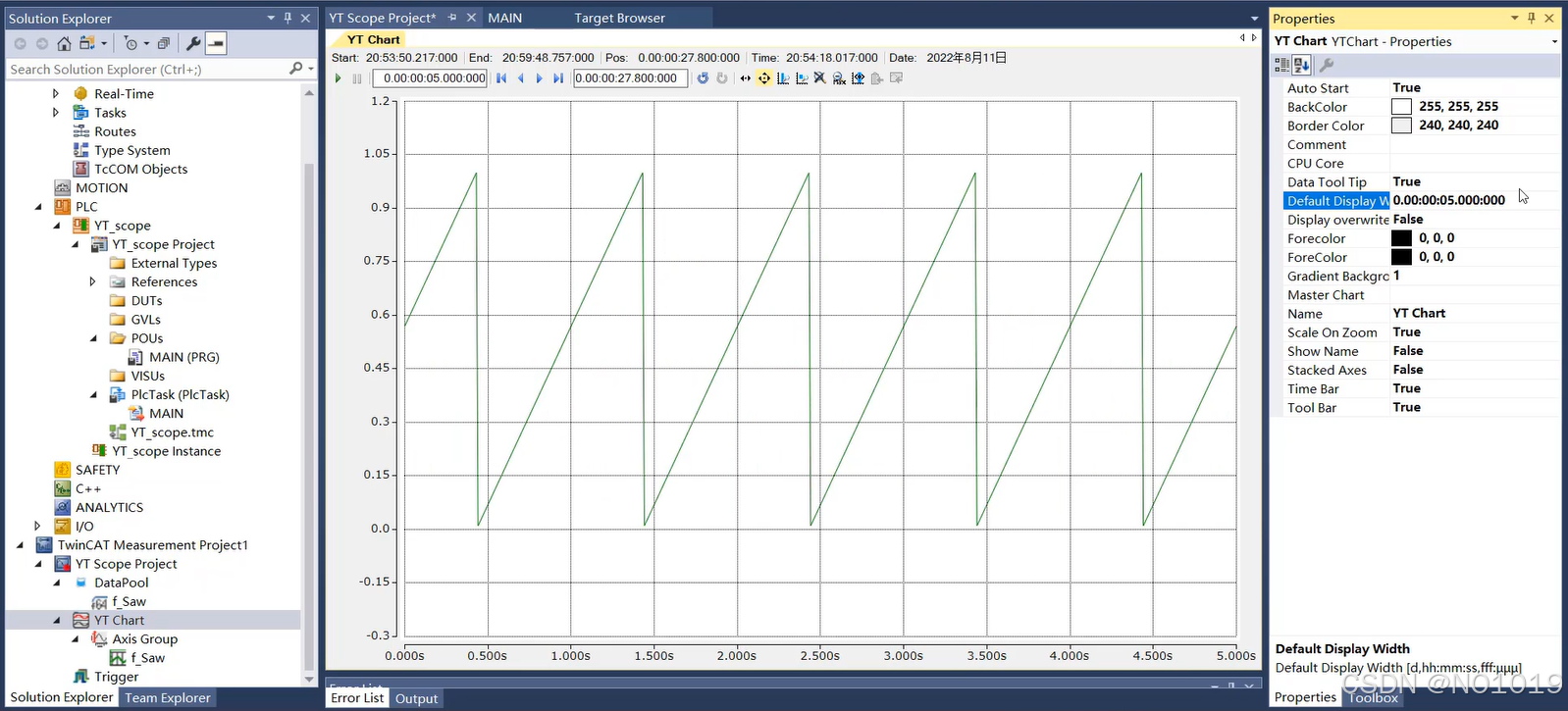

第二种方式相对复杂，需要通过属性窗口进行设置，在资源管理器中点击“YT Chart”，随后在属性窗口中找到“Default Display Width”将数值“10”修改为“5”，可以看到显示宽度已被修改完成。
第三种方式较为方便，可直接通过鼠标滚轮上下滚动也是可以调整显示宽度的，但这种方式无法控制显示宽度的数值。

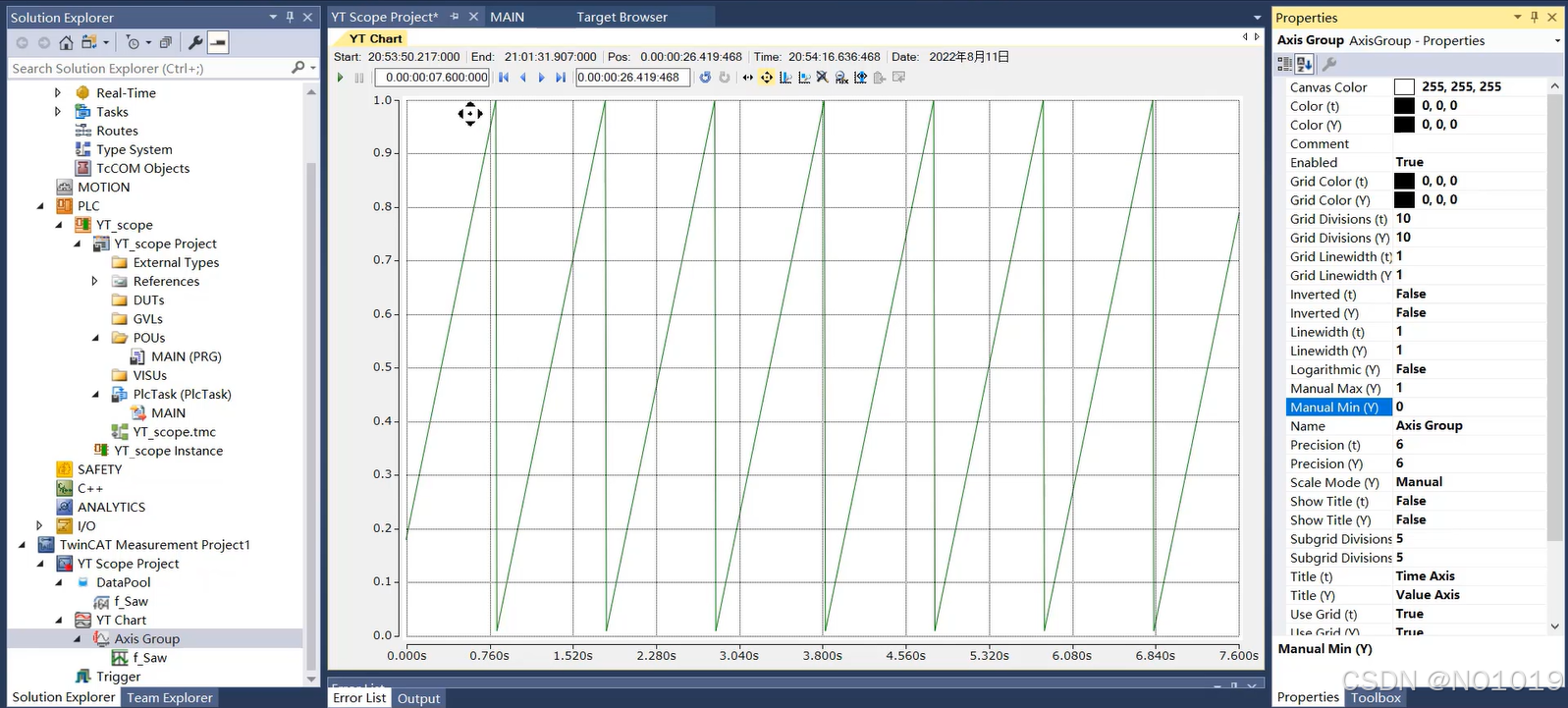

显示宽度的修改只是针对T轴的，如果想修改Y轴的最大最小值，只能同属属性窗口来修改。在资源管理器中选择“Axis Group”，在属性窗口中找到“Scale Mode”，将其更改为手动模式“Manual”，更改完成之后上方找到“Manual Max”和“Manual Min”，修改数值后可以看到Y轴最大最小值同步发生变化
若需要同时监控多个曲线的变化情况，需要在“Target Browser”中将需要监控的变量全部添加至Axis Group中，可以按住键盘“ctrl”结合鼠标单击多个添加，选中之后右击“Add to Scope”，也可逐一进行添加。操作途中，出现弹窗提示是否保存之前的数据，根绝个人需求选择。
在添加变量之前需要点击“Stop Record”停止当前曲线的记录，弹出的提示框显示之前的数据仍可被看到，点击“OK”。

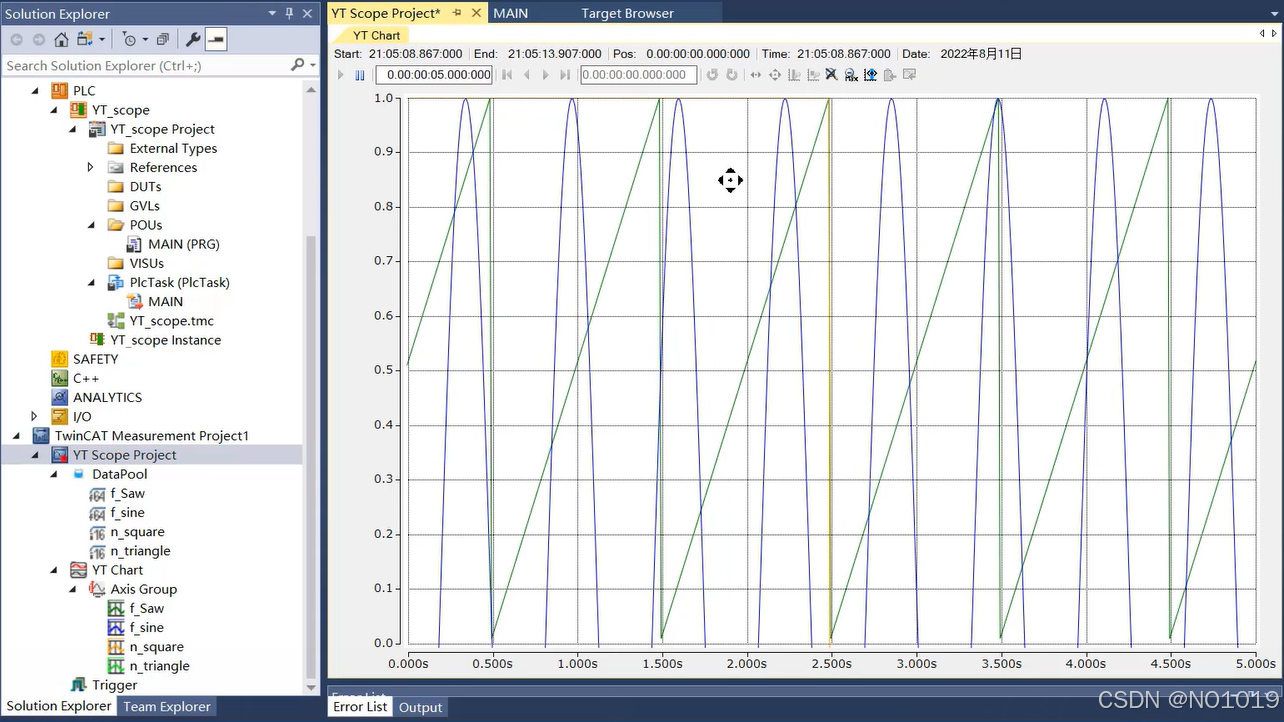

回到Axis Group中，再次开始曲线记录，可以看到四条曲线叠加显示，默认以不同的颜色进行显示，方便观察。

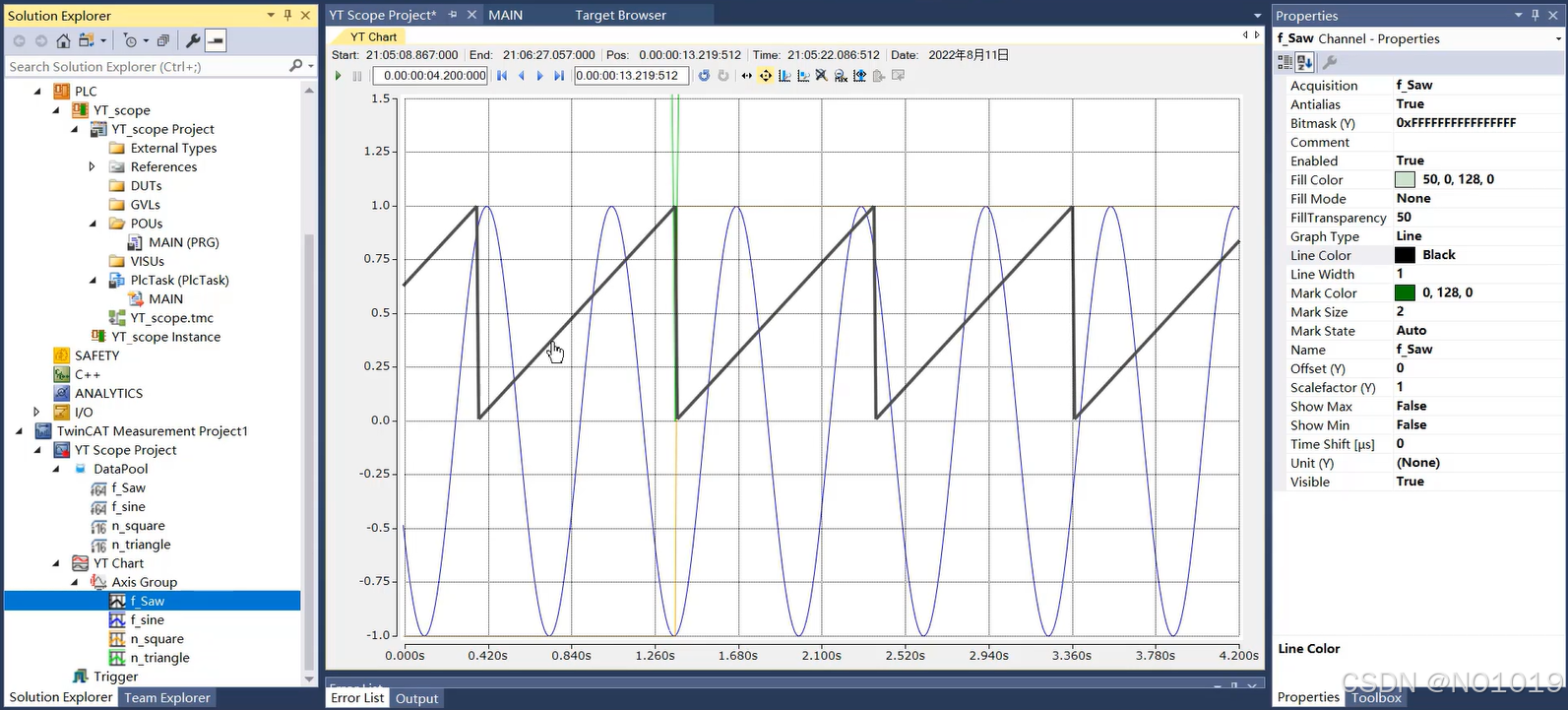

若想修改曲线的显示颜色，可在曲线变量的属性窗口中进行颜色更改。首先暂停曲线动态显示（曲线显示窗口左上方）。之后以锯齿波为例，找到并点击锯齿波变量，在右侧属性窗口中找到“Line Color”，将其更改为黑色，弹出提示框是否应用至markcolor/fillcolor，选择“NO”。在多条曲线堆叠显示是，可双击Axis Group中的变量，对应曲线会以高亮形式显示，方便观察。

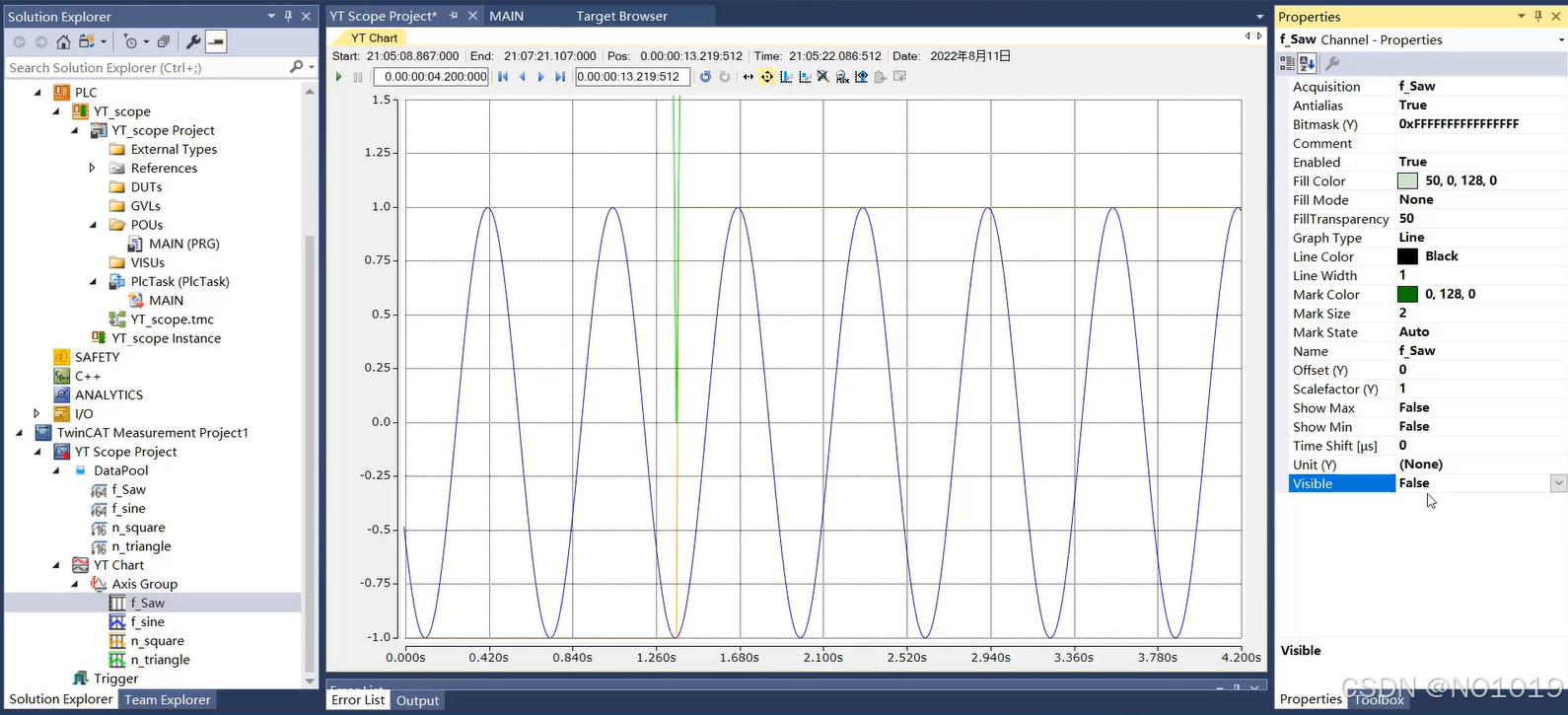

若想隐藏某条曲线的显示，可在Axis Group中选择变量（以锯齿波为例），在右侧属性窗口中找到“Visible”，将“True”修改为“False”，可以看到对应虚线已隐藏显示，但是后台仍在记录，只是暂时隐藏，重新设置为“True”可继续显示。
Scope View还可以将曲线进行分开显示，以便于更清晰的观察曲线。

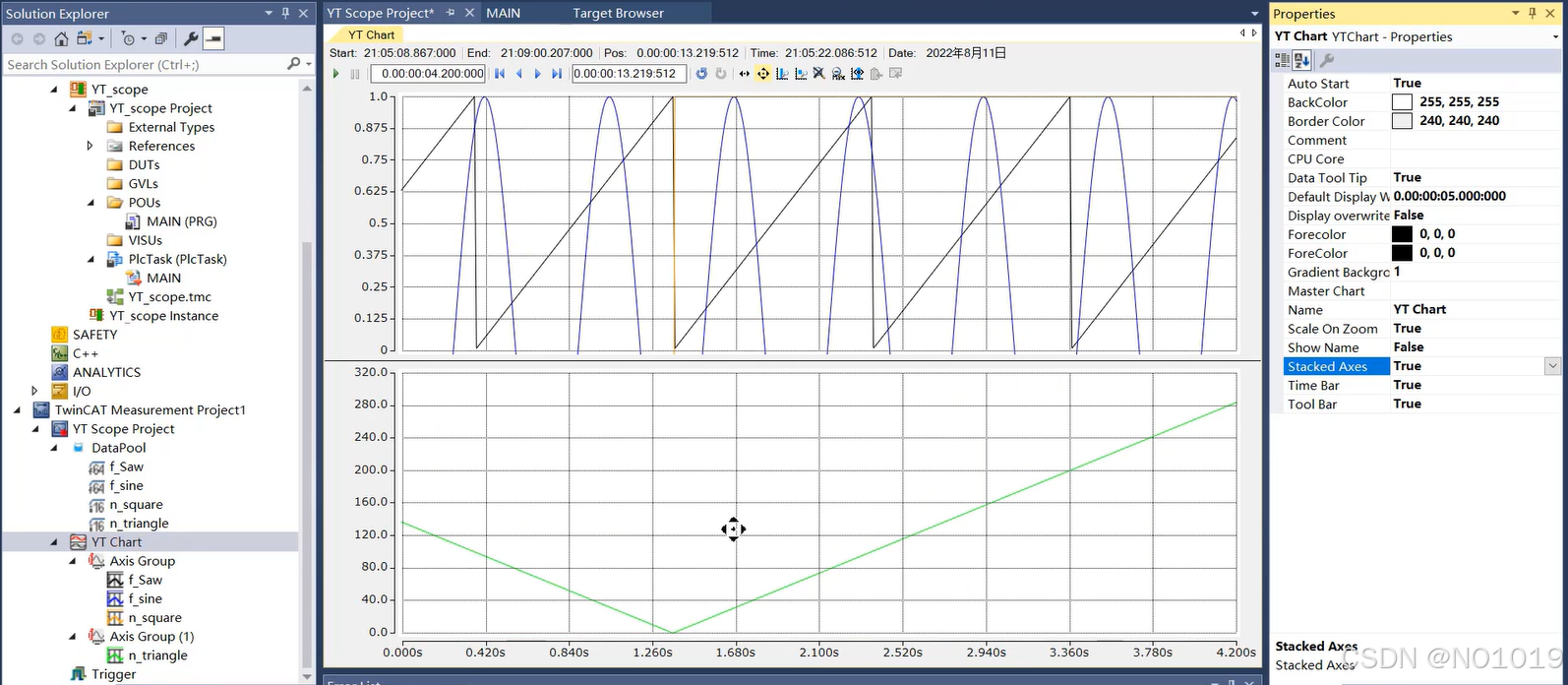

首先右击资源管理器中的“YT Chart”选择“New Axis”，点击之后会创建一个新的轴通道“Axis Group(1)”，以三角波为例，将变量拖拽至新的轴通道中，之后需要在YT Chart的右侧属性窗口中找到“Stacked Axes”修改为“True”，此时可以看到曲线已分开显示。

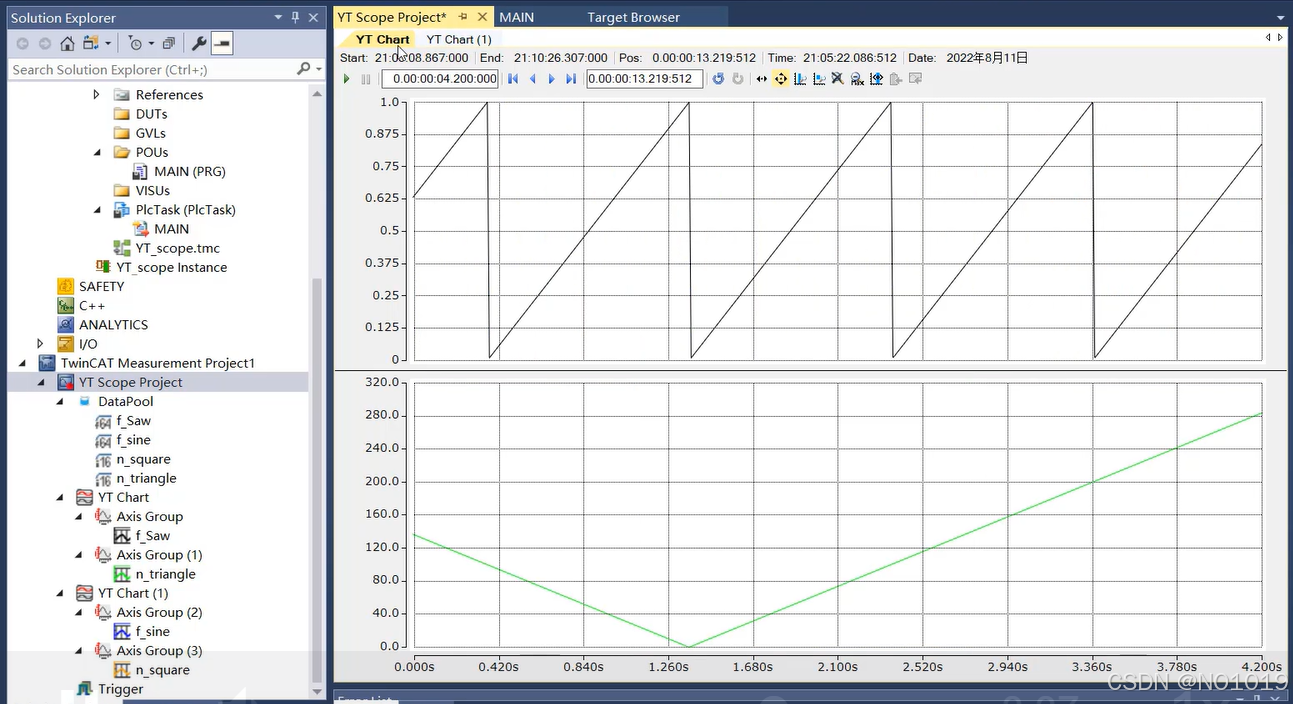

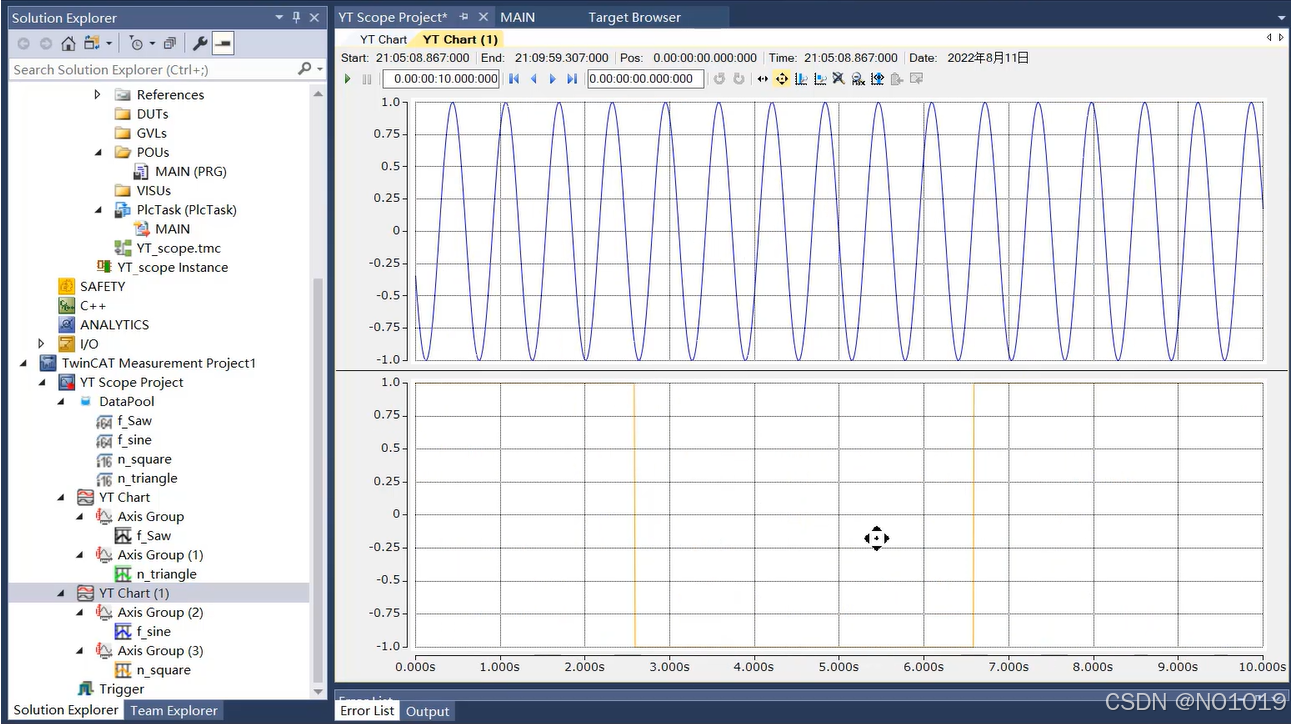

同样的不光可以在一个YT Chart中创建多个周通道，还可以在一个YT Scope Project中创建多个YT Chart。鼠标右击YT Scope Project，选择“New YT Chart”后可以创建一个新的YT Chart(1)，右击新的YT Chart，选择“New Axis”创建两个轴通道，将变量拖拽至新的轴通道中，同样需要修改新的YT Chart属性中的“Stacked Axes”为“True”。可以看到两个YT Chart分别显示不同的变量曲线。

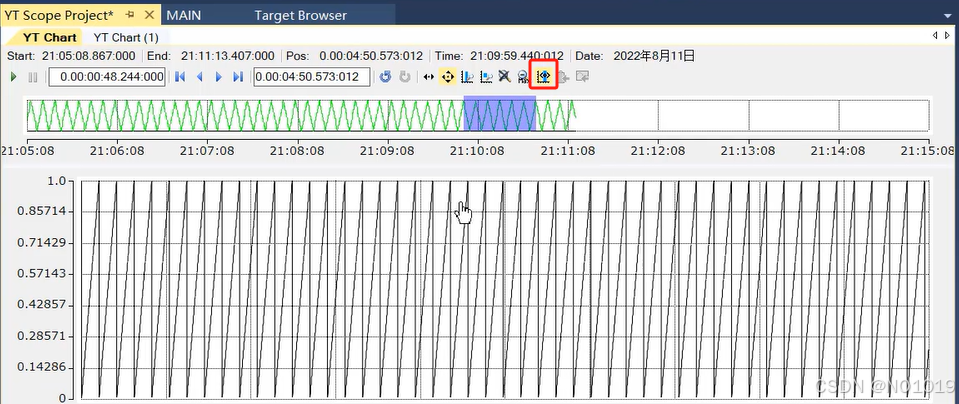

若想观察整条曲线的变化趋势，可以在chart上方的工具栏找到“Over View”，点击之后出现新的轴，可以看到曲线的变化趋势。并可以在轴内选择并拖动时间条，可以观察时间条内曲线的变化趋势。
Zoom out max功能可以使曲线以整个记录时间为基准的整体变化趋势

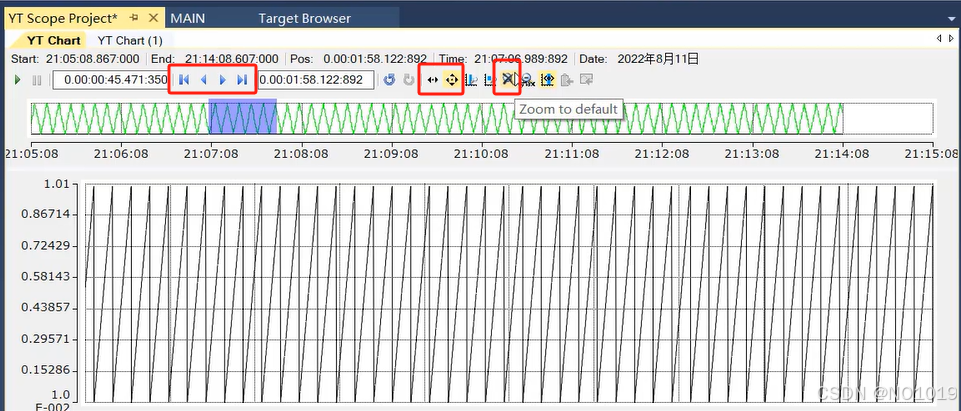

Panning X和 Panning Y功能在选中之后，可以用鼠标拖动观察曲线在T轴或是Y轴上的变化趋势。当想精细滚动曲线的时候可以使用工具栏中的两个滚动按钮（Page Left/Right）进行曲线滚动，曲线会以整个显示宽度范围进行滚动。中间两个小滚动按键（Scroll Left/Right）则是以较小的幅度进行滚动。观察完毕后可以选择“Zoom to default”将曲线恢复为默认显示。
若想保存记录的曲线，首先应该停止曲线的记录，在停止按钮右侧选择“Save Data”。在弹出的提示中点击“OK”会将曲线保存至默认路径，点击“NO”可自定义曲线保存路径，保存格式均为svdx格式。
