关于串口发送的几个标志位

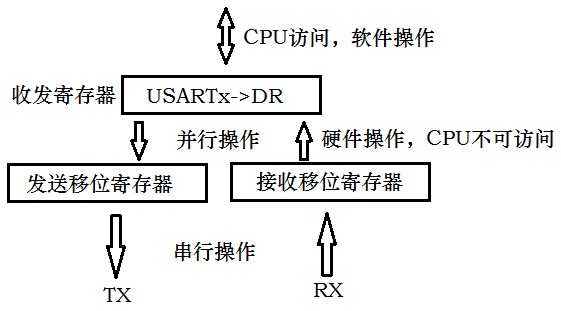

首先了解STM32串口发送数据的简单过程，如下图所示。

发送： 软件将数据写到USARTx->DR里面，硬件自动把USARTx->DR里面的数据并行转移到“发送移位寄存器”，然后硬件自动将发送移位寄存器中的数据通过TX引脚串行发送出去。
接收： RX上有数据过来，则先将数据一位一位的放到“接收移位寄存器”里面，收满一个字节后，硬件自动将“接收移位寄存器”里面的数据并行转移到USARTx->DR里面。

1. USART_FLAG_RXNE—接受数据寄存器非空标志位（Receive data register not empty flag）
当RDR移位寄存器中的数据被转移到USART_DR寄存器中，该位被硬件置位 (表示接受到一个字节) 。如果USART_CR1寄存器中的RXNEIE为1，则产生中断。对USART_DR的读操作可以将该位清零。RXNE位也可以通过写入0来清除，只有在多缓存通讯中才推荐这种清除程序。

0：数据没有收到；
1：收到数据，可以读出。

2. USART_FLAG_TXE —发送数据寄存器空标志位（Transmit data register empty flag）
当TDR寄存器中的数据被硬件转移到移位寄存器的时候，该位被硬件置位 （表示发送数据寄存器为空，可以继续写入数据。注：此时并不确定数据是否发送完成） 。如果USART_CR1寄存器中的TXEIE为1，则产生中断。对USART_DR的写操作，将该位清零。

0：数据还没有被转移到移位寄存器；
1：数据已经被转移到移位寄存器。

3. USART_FLAG_TC — 发送完成标志位（Transmission Complete flag）
包含有数据的一帧发送完成后，并且TXE=1时，由硬件将该位置’1’ （表示一帧数据发送完成，可以继续发送下一帧）。如果USART_CR1中的TCIE为’1’，则产生中断。由软件序列清除该位(先读USART_SR，然后写入USART_DR)。TC位也可以通过写入’0’来清除，只有在多缓存通讯中才推荐这种清除程序。

0：发送还未完成；
1：发送完成。

有一种形象的说法是：TXE是指“弹仓”空；TC是“枪膛”空。
也就是说，你写数据到串口时，是装入弹仓，硬件会将数据移到枪膛，这时，TXE为1，TC为0，STM32硬件的TX脚正在发送数据，但你还可以装入数据到弹仓，装入后，TXE为0，TC为0.
TX发送完一个数据后，立即将数据从弹仓移入枪膛，这时，TXE为1，TC为0.
最后TX发送完数据，你又没有装入新数据，这时。TXE为1，TC为1.
