玩客云刷入armbian系统总结

闲着没事把去年搞的玩客云重新刷个armbian系统作为服务器使用，以下是个人折腾的总结

准备工具：
USB 转 TTL 线一根

双公头 USB 线一根

闲置 U 盘一个，或者读卡器配合存储卡




软件下载地址：

https://pan.baidu.com/s/1wp4wL2UH6D0JGVfEnwk7EQ 提取码: npfv


玩客云的拆机比较麻烦，玩客云背面有一层塑料挡板，是用双面胶粘上去的。可以先用吹风机吹一会，再用螺丝刀之类的工具撬开。从缝隙入手，慢慢转圈撬开即可。

第二层挡板有 6 颗螺丝，卸掉就行了。主板是卡在壳子的卡槽里的，可以捏住 SD 卡槽部分的主板空白位，用点力即可把主板拔出来。

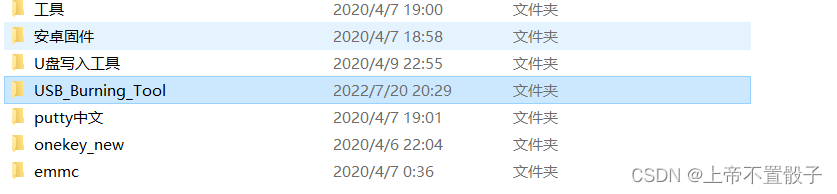

玩客云要刷 armbian 的话，需要先刷一个安卓固件作为过渡包，下载地址中的文件并解压找到 USB Burning Tool 软件，再下好安卓过渡包 s805_flash.img（在安卓固件中）。

如图所示：

打开USB Burning Tool 烧录软件，左上角点击 “文件”，然后选择导入烧录包，选择s805_flash .img 导入，然后确认右边配置里的擦除 flash 和擦除 bootloader 都是勾选上的，并且选择擦除所有。



确认配置没问题后就点击开始，让软件进入等待状态。

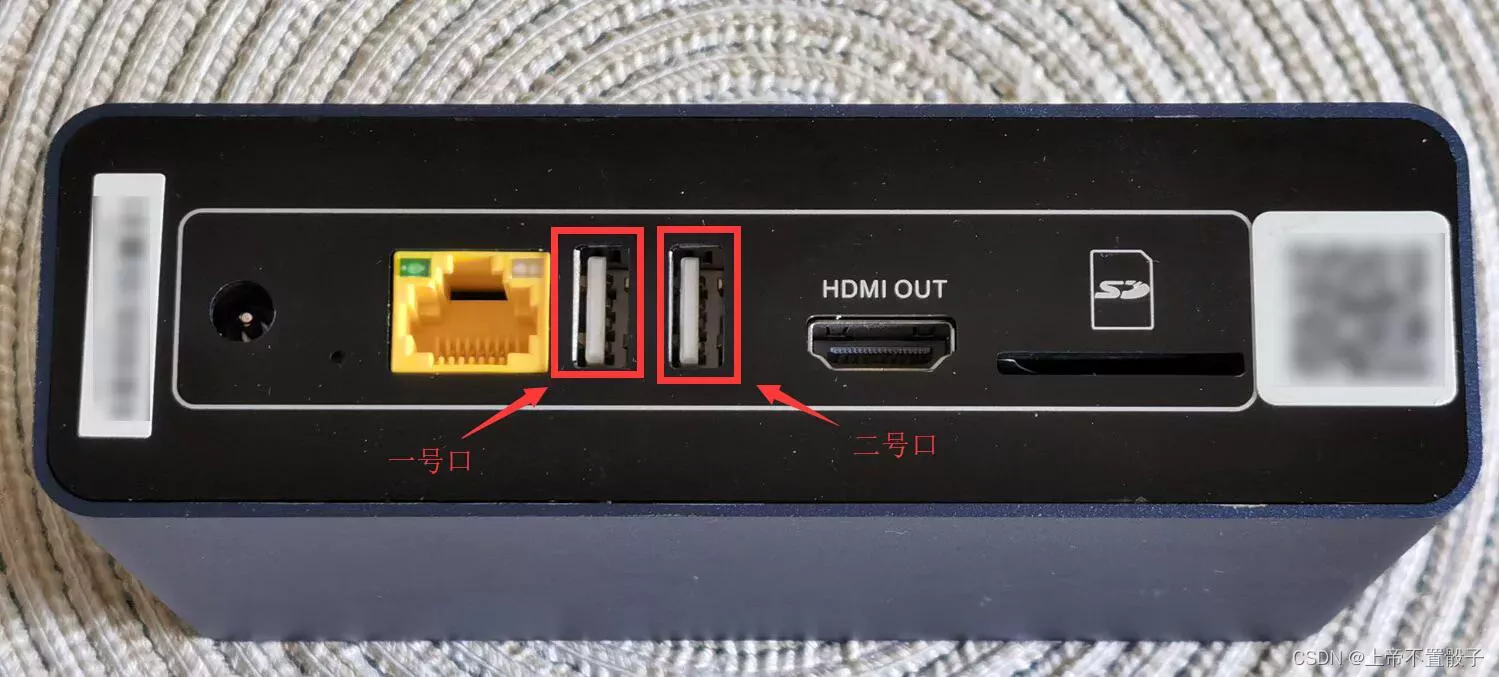

用双公头 USB 线，插上靠近网口的USB口，把玩客云主板连上电脑。如下图所示：

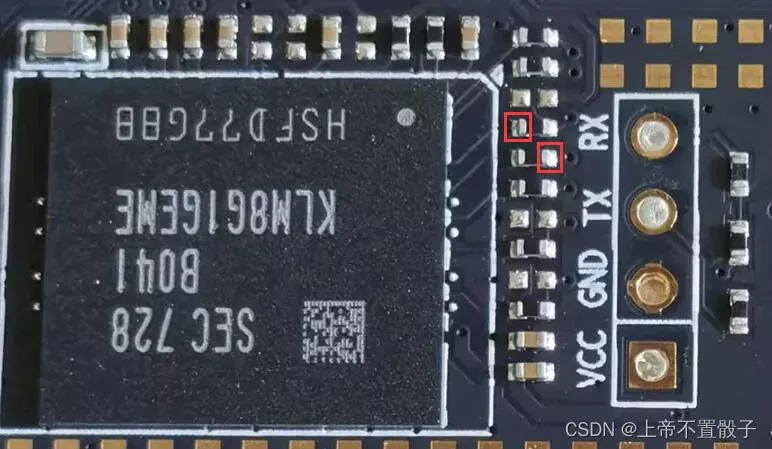

根据玩客云不同的版本选择短接的位置，如下图所示的两个点，使用镊子或者导线都行：

新版玩客云

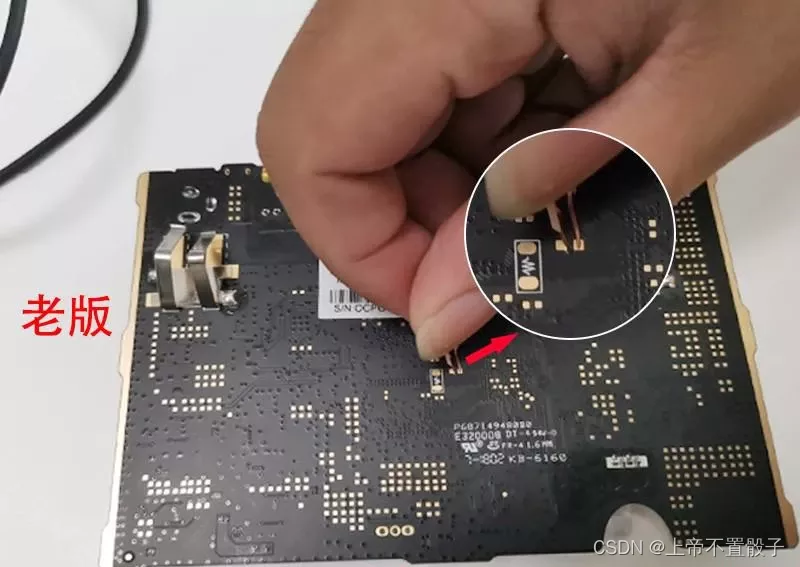

老版玩客云



短接两个触点的同时插上电源，当进度条到3%左右即可停止短接。如果顺利的话，刷机软件会发现设备，自动开始刷入流程。短接成功还有个显著的提示，就是主板指示灯不会亮。短接失败就多试几次，不会有什么影响。这里我短接了N次才成功  ヽ(ー_ー)ノ

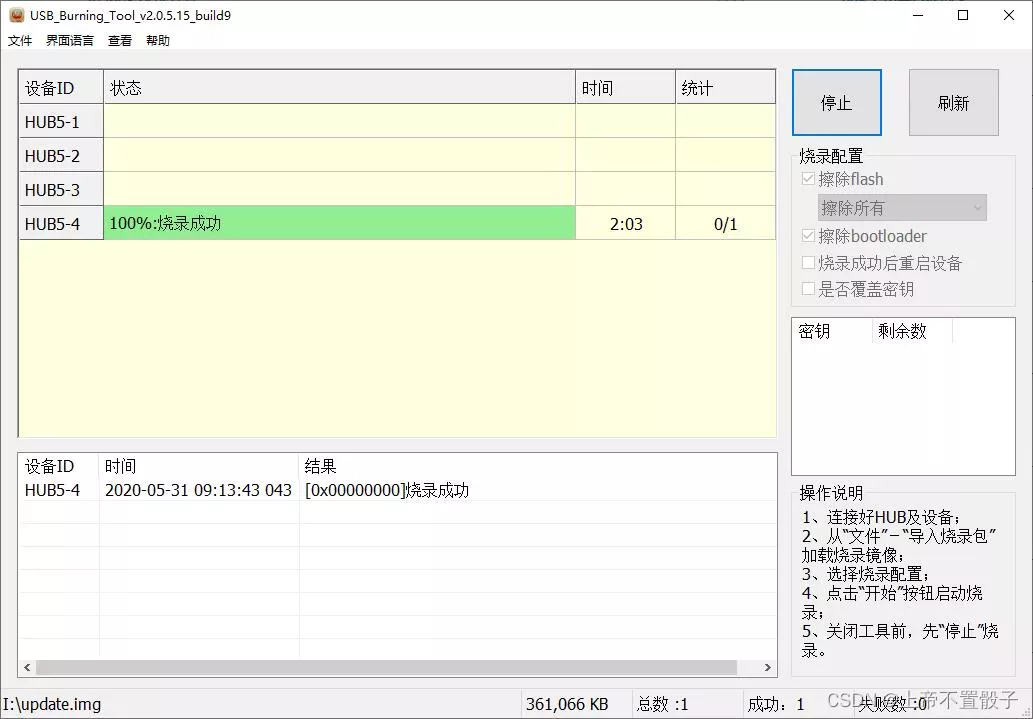

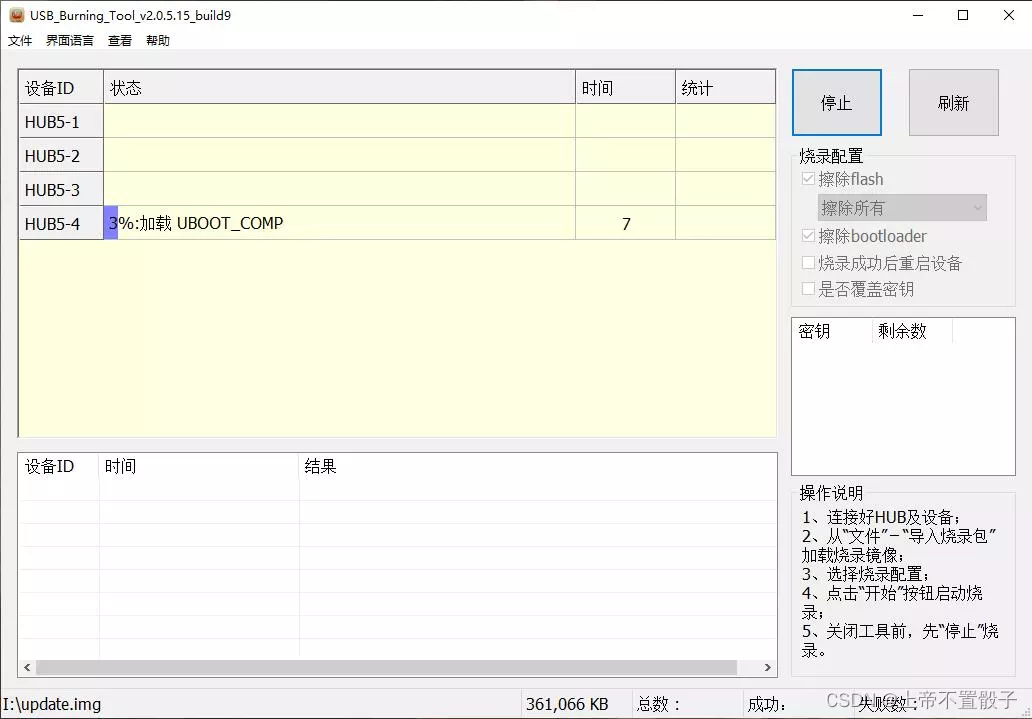

刷机软件有反应后就可以松开短接，等自动刷完提示成功即可：

 刷机成功后就拔掉刷机的双公头线，电源也断开。

然后就是连接 TTL 了，根据不同版本找到TTL位置并焊接引脚上去：

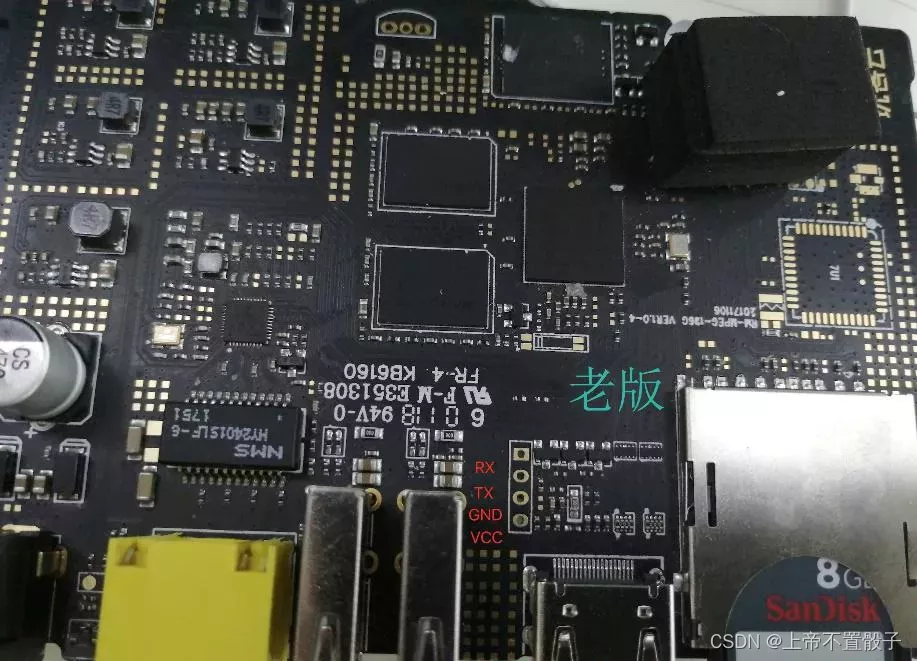

老版本：

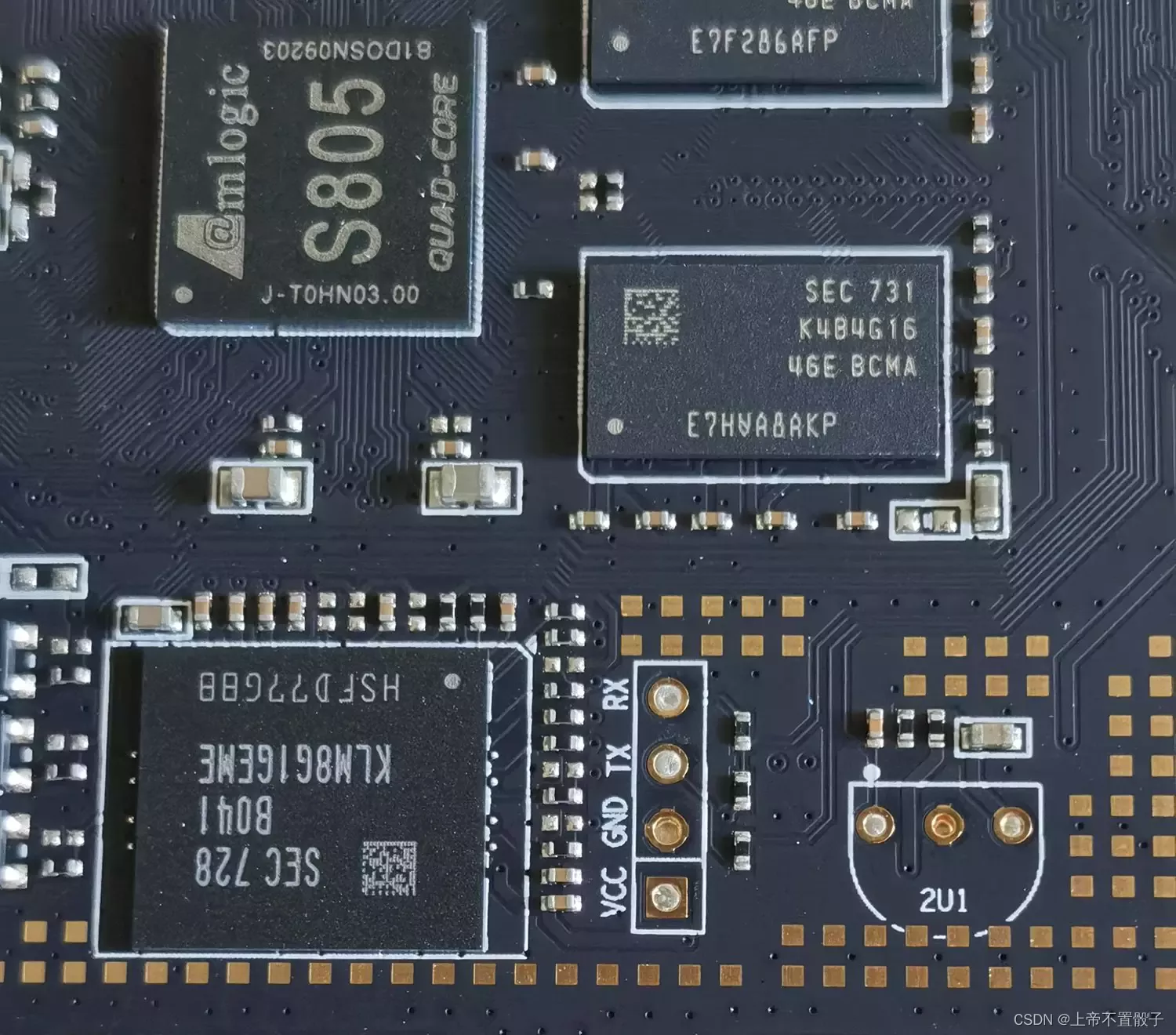

新版本：

 旧版的 TTL 很容易焊接，但新版的会发现默认主板没有把 TTL 针脚的孔打穿，被锡堵住了。所以对于自己手艺没自信的，其实可以在主板背面焊接，同样有效。

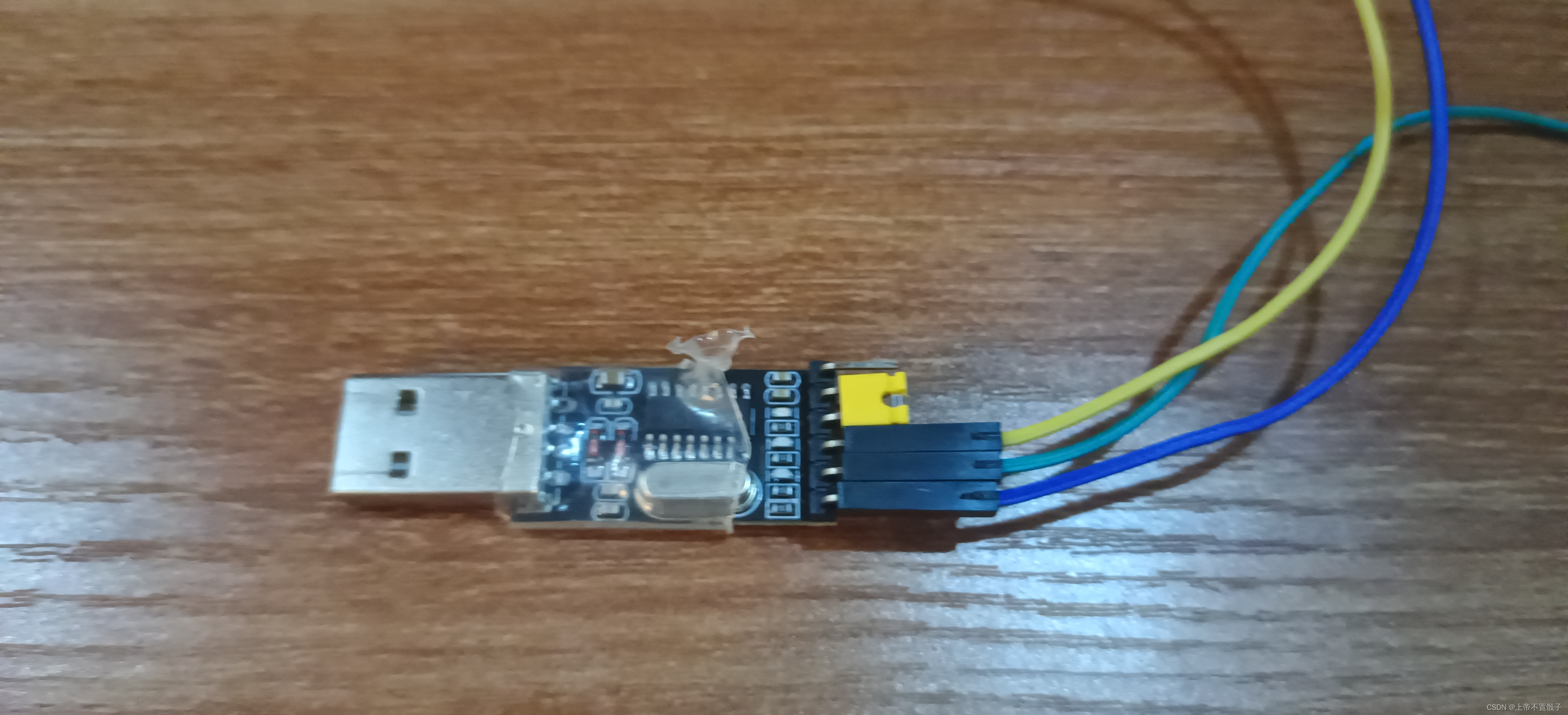

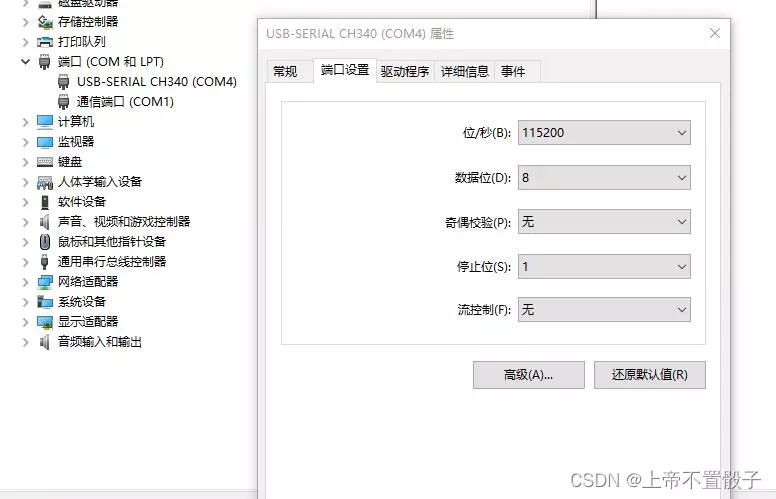

把 TTL 模块连上电脑，如图我用的CH340G模块。如果是第一次使用的话先装好驱动，然后去设备管理器里查看 COM 口序号，我的是 COM4，并且把设备属性里的位/秒改成 115200，流控制设定为无。







TTL 模块和玩客云的接法如下：

模块-------------------玩客云
RX-------------------------TX
TX-------------------------RX
GND------------------------GND
VCC 不用接，空着

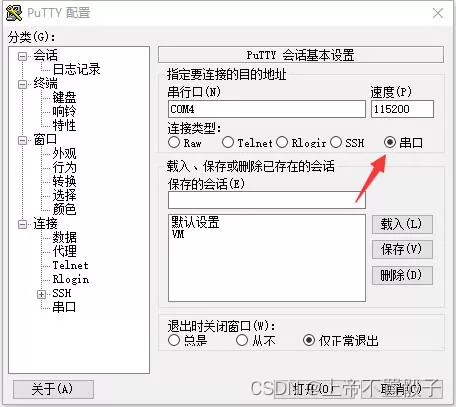

连好 TTL 后玩客云先不要通电，打开 putty 软件，选择串口设置，把串口名称改成自己 TTL 模块对应的（比如我这是 COM4），然后波特率 115200，流量控制选择无。

会话选项里连接类型选择串口，点击打开：

然后电源再次拔掉，第一次主要是看一下刷的安卓正不正常。putty 窗口在整个刷机流程里都不用关，一直开着就好了。

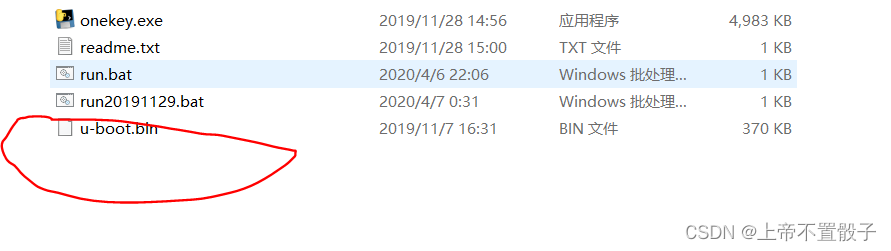

 使用U盘写入工具文件夹下的 USBWriter 烧录软件，把emmc文件夹下的wanke-emmc.img烧录到 U 盘里。拔出U盘，再重新插上电脑。然后，把下载并解压的软件包中位于onekey_new文件夹下的uboot.bin复制到U盘根目录下。拔下U盘插到玩客云上靠近网口的那个 USB。

软件位置如图所示：




接上电源，通电后立即在 putty 窗口里狂按回车，看到画面连续出现 m8b_m201 开头的设备名称时，就是中断成功了。中断其实也就是打断默认系统的启动过程。

这里要注意的是由于硬件版本不同，中断显示的硬件名字也会有的不一样，我这个是 m8b_m201C_512M，有的会是 m8b_m201_1G 之类，都是正确的。

先来刷入 uboot，玩客云的网卡不刷特定 uboot 的话无法驱动起来，刷 uboot 总共三句命令，依次执行即可：
usb start;fatload usb 0 12000000 u-boot.bin
store rom_write 12000000 0 60000
saveenv
三条命令执行完后把玩客云断电重启一次，重新进入中断模式。

依次再执行下面的八条指令，一条一条依次复制粘贴执行：setenv bootfromrecovery 0
setenv bootfromnand 0
setenv start_mmc_autoscript 'if fatload mmc 0 11000000 s805_autoscript; then autoscr 11000000; fi;'
setenv start_usb_autoscript "if fatload usb 0 11000000 s805_autoscript; then autoscr 11000000; fi; if fatload usb 1 11000000 s805_autoscript; then autoscr 11000000; fi;"
setenv start_autoscript 'if usb start; then run start_usb_autoscript; fi; if mmcinfo; then run start_mmc_autoscript; fi;'
setenv bootcmd 'run start_autoscript; run storeboot'
setenv firstboot 1
saveenv

八条命令全部执行完成后又一次拔掉玩客云电源。这一串命令是为了添加 USB 优先启动。

再一次插上电源，网线也可以插上，这时候看 putty 窗口输出内容，一切顺利的话就会自动搜索 USB 设备并进行引导，稍等一会就会进入登陆界面了，armbian 默认用户名为 root，密码 1234。

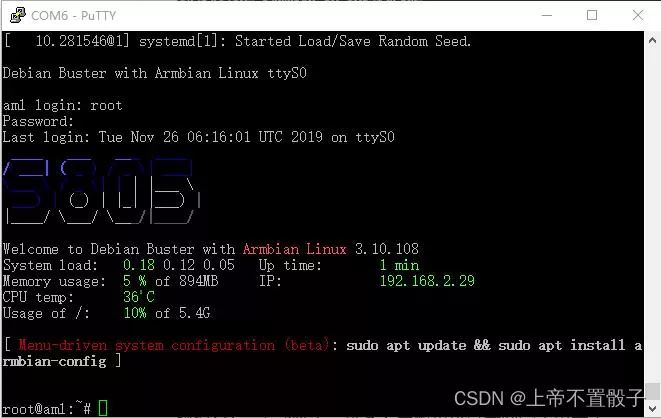

出现如图所示画面就说明刷机成功

确认系统运行正常后，断开所有连接线，玩客云主板也可以塞回壳子里去了。


用浏览器登录路由器查看玩客云的IP地址，之后就可以使用SSH连接玩客云进行操作了。
