低成本双路语音DAC集成电路(I2S)推荐

一）低成本双路语音DAC

序号	型号	厂家	封装	电压	SNR	位数	数据格式	采样率
1	ES7149	顺芯	QFN12	3-3.6	106dB	24	I2S	8-200K
2	ES8156	顺芯	QFN20	1.8-3.6	110dB	24	I2S/Left Justified	8-96K
3	TM8211	天微	SOP8	3-7	93dB	16	Right Justified	384K
	PT8211	普诚
4	MAX98357A	美信	WLP9	2.5-5.5	103.5dB	32	I2S	100K
			TQFN16
5	CS4344	凌云	TSSOP10	3.0-5.5	103dB	24	I2S	2-192K
	HT4344	海天芯	MSOP10
	MS4344	瑞盟
6	PCM5102	TI	TSSOP20	3-3.46	120dB	32	I2S/Left Justified	384K

1.ES7149无功放，差分输出，LC商城现货10+报价1.96。

2.ES8156，与1为同一厂家产品，自带耳机功放，差分输出，支持I2S、Left Justified和DSP/PCM多种数据格式，能够I2C控制，具有7段可调EQ。立创商城无货，TB报价约为2。该厂家专业做此类产品，有较多选择。

3.两者为同型号不同厂家产品，无功放，采用R-2R电阻网络结构设计，所以很便宜，TM8211在LC商城现货5+报价0.8，PT8211也不过1.7左右，但无货。

4.MAX98357A自带D类放大器，号称是甲乙类的效果，两种封装LC商城都大量现货，10+报价6-8，TB多个商家在售模块，11左右。这是非常值得推荐的一款IC，期待国产替代。
LRC：帧时钟，等同于WS
BCLK：位时钟，等同于CLK，SCLK
DIN：数据输入，等同于DA

5.比较经典的一款，无功放。CS4344是I2S格式，CS4345是Left Justified格式，CS4346/4348是Right Justified格式。CS4344在LC商城现货10+报价11左右，HT4344在LC商城现货10+报价5左右，但被误分类成电机驱动芯片，MS4344在LC商城报价3.6，无货。与其他不同，这颗不能缺少MCLK，TB多个商家在售模块，10以内。

6.比较好也比较贵的一款，用起来也略显复杂，无功放。FMT引脚低电平时为I2S格式，高电平时为Left Justified格式。LC商城现货10+报价24左右，TB商家在售模块也是24左右。

二）音频数据格式（广义的I2S格式）

格式	格式别名	K210	ESP	Arduino		信号	信号别名
Right Justified	日本格式	RIGHT_JUSTIFYING_MODE	COMM_FORMAT_I2S_MSB	RIGHT_JUSTIFIED_MODE		SCLK	BCLK
	LSBJ					LRCLK	WS
							FS
I2S	PHILIPS格式	STANDARD_MODE	COMM_FORMAT_I2S	PHILIPS_MODE		SDATA	SD
			COMM_FORMAT_STAND_I2S				SDIN/SDOUT
Left Justified		LEFT_JUSTIFYING_MODE	COMM_FORMAT_I2S_LSB	LEFT_JUSTIFIED_MODE		MCLK	非必须

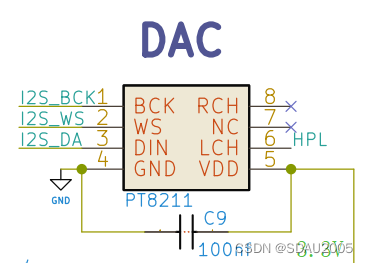

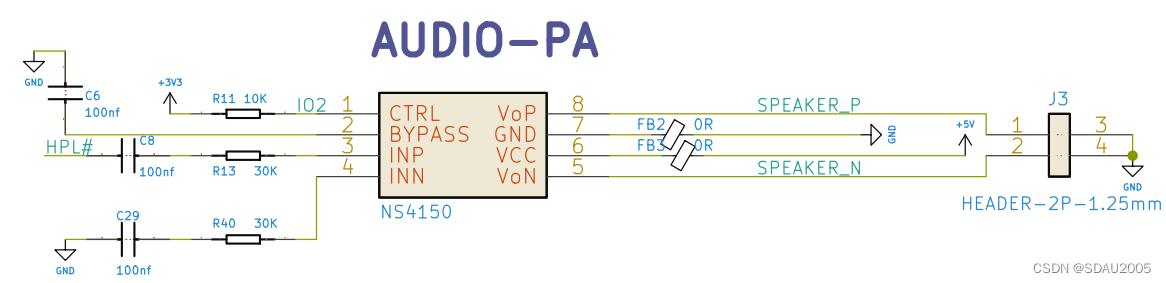

三）Maixduino的音频输出设计，见下图。DAC芯片为PT8211，与TM8211引脚兼容，工作电压3-5V；功放NS4150为Nsiway的D类单声道3W音频功率放大器，LC商城现货10+报价0.8；其相应的双声道型号为NS4205，2元左右；Nsiway同为8脚的一款功放NS8002，是2.4W单声道AB类，价格更低，应用极广，同型号还有FM8002、SC8002、AD8002等。NS4168为2.5W单声道I2S输入D类功放，TB报价3元左右。

四）三种格式区别

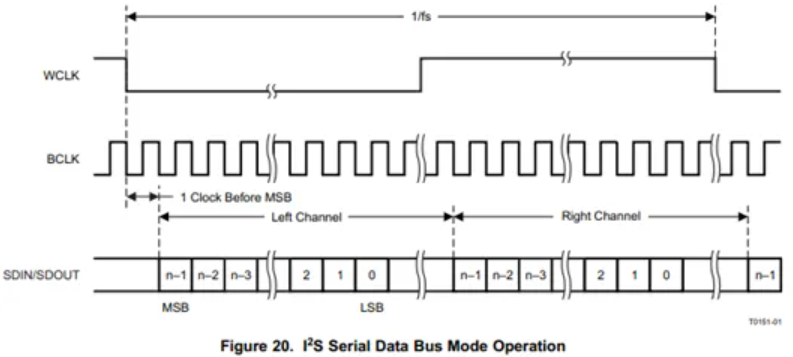

左对齐有效数据自高位(MSB)开始，无效数据集中在低位(LSB)段。右对齐有效数据自低位(LSB)开始，无效数据集中在高位(MSB)段。I2S格式，有效数据自WS(src)跳变后的BCLK第2个时钟开始。
