UniFlash以串口方式烧录MSPM0G3507(无需仿真器)

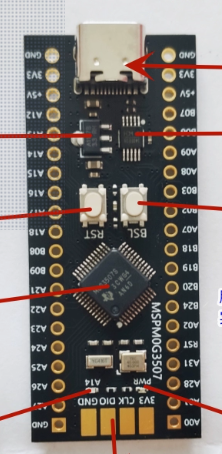

材料：MSPM0G3507黑钢版(下图左)，只要有UART的其他版本亦可（下图右，立创地猛星，引脚与黑钢版完全兼容，PA14接LED。立创天猛星采用64Pin处理器，与前两者差异较大）



下载软件：UniFlash 9.1.0.5175，网址：UNIFLASH 软件编程工具 | 德州仪器 TI.com.cn​​​​​​

测试文件：MSPM0G3057测试二进制文件资源-CSDN文库

先多说几句，对于用惯MDK和STM32的同学来说，转向TI的CCS可能会有点不适应，红彤彤的界面多少有点炫目，各种工具又多又杂，很多熟悉的工具也不能用或者不好用了，相比STM32，TI的ARM资料相对来说少一些，且以英文为主。但一旦熟悉起来，还是能够感觉到TI的好，更稳定，更高效，或者说更靠谱，他家江湖地位的形成不是偶然的。

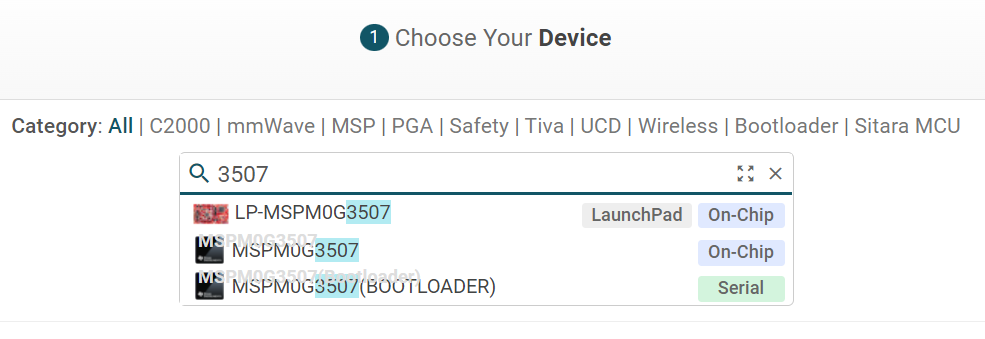

开始，按部就班，接线，装驱动(如需要)，软件下载，安装，运行UniFlash，如图输入“3507”：

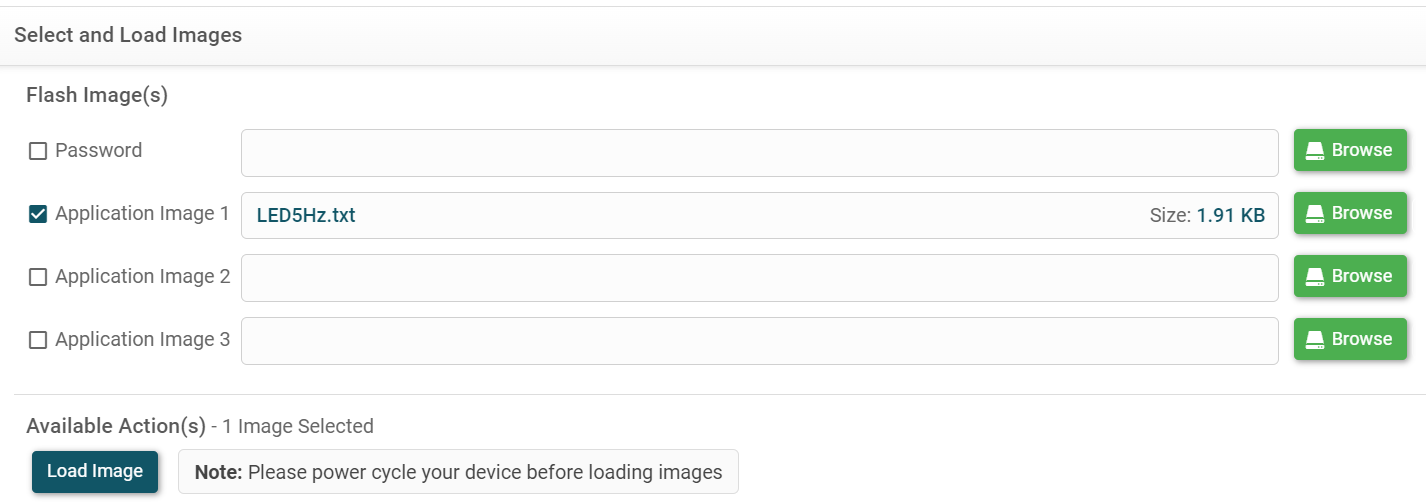

找到“MSPM0G3507(BOOTLOADER)”，因为只有这一个支持串口(Serial)，“Start”后，出现以下界面，选择上面提供的测试文件解压后准备烧录：

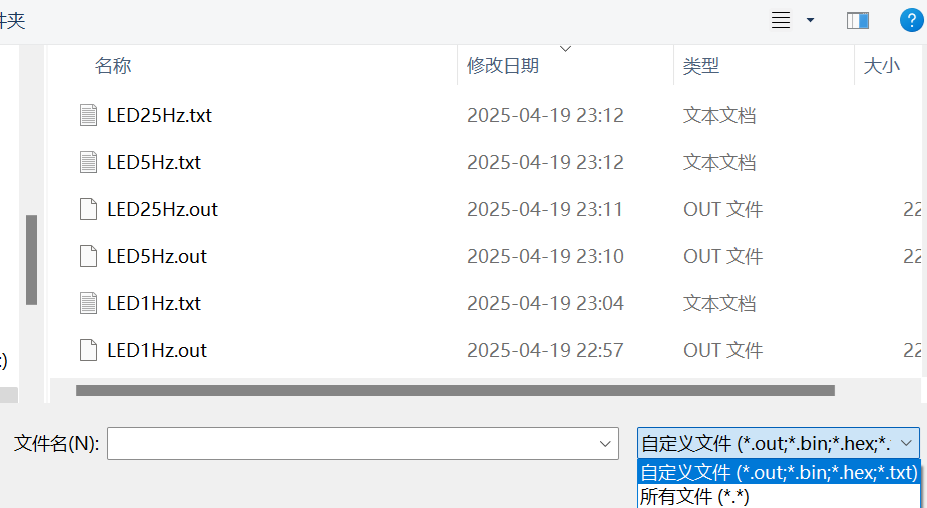

这里会出现第一个坑：必须.txt或者.hex文件，CCS产生的.out文件可以烧录但无效果。

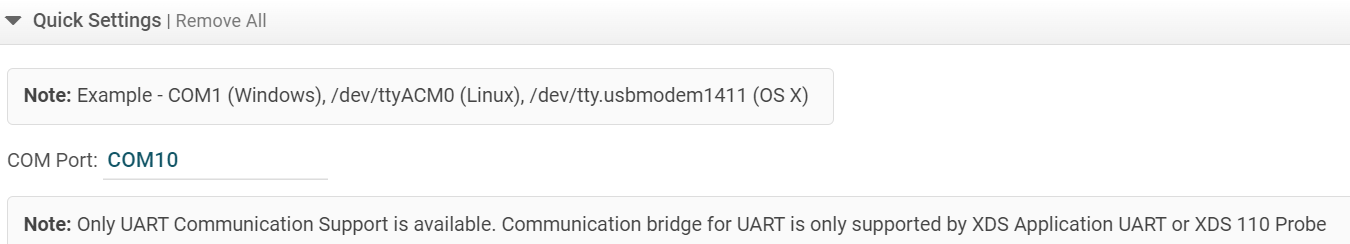

烧录过程出现的第二个坑：上电后同时按住开发板上的“BSL”和“RST”5秒后释放“RST”，在3秒内点击UniFlash的“Load Image”。但运气应该没这么好，大概概率不会成功，这里有第三个坑：需修改Quick Settings的“COM Port”为正确的COM口。

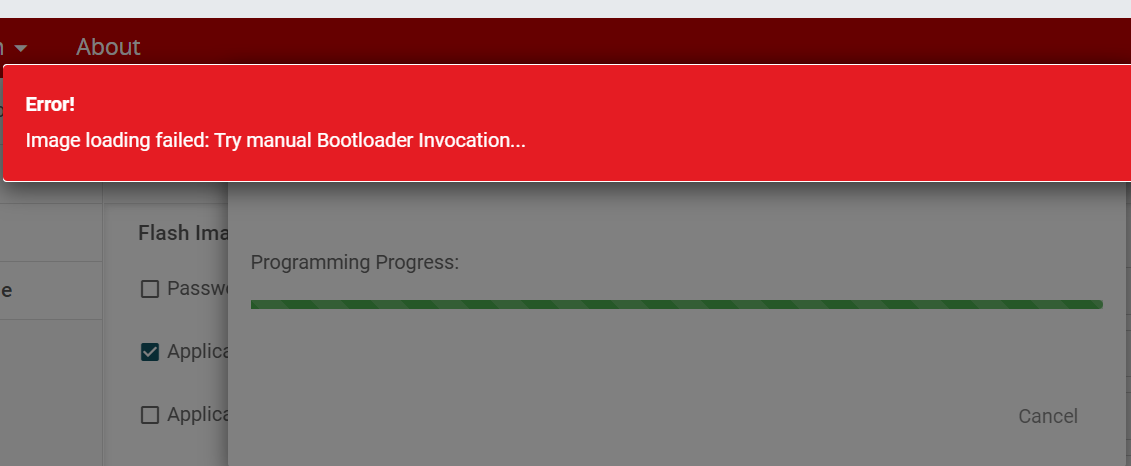

每个人的情况都有所不同，我的是COM3，再次同时按住开发板上的“BSL”和“RST”5秒后释放“RST”，在3秒内点击UniFlash的“Load Image”，10~20秒钟后释放掉“BSL”按键，按一下“RST”，LED真地按照5Hz频率闪烁了，这看起来是成功了，但好像又没有成功，因为有下面的错误提示“Error! Image Loading failed:Try manual Bootloader Invocation...”：

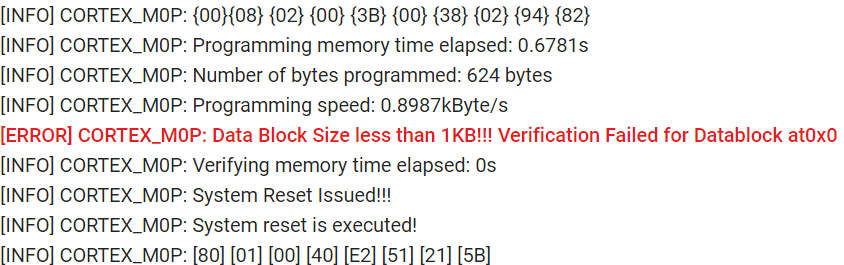

这里有第四个坑：UniFlash以串口方式能够成功烧录，但是会提示报错。实际上，只要在“Console”窗口出现类似以下界面，有“Programming memory time elapsed”，就说明烧录成功。

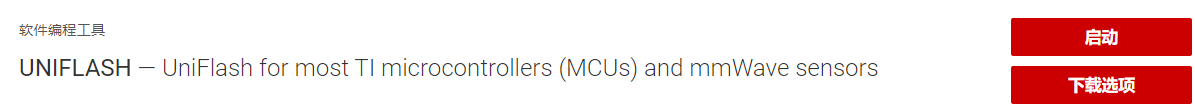

浏览器启动UniFlash，也是一个选择项，无需下载安装，在上述TI的链接中，可以运行“启动”，界面如下：

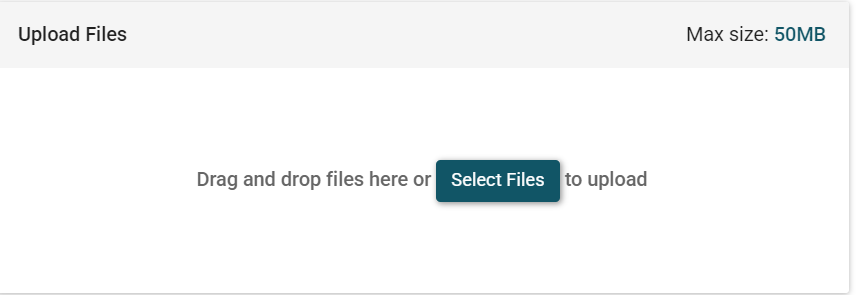

需要登录TI的账号，随后执行中会分两次自动安装浏览器插件和相关烧录软件，之后和常规的UniFlash使用方式基本一致，略有差异的是Upload Files时并不限制文件类型，但实际仍旧是仅.txt和.hex文件可用。

UniFlash支持J-Link和XDS烧录，相比串口更方便更稳定也更快速，如图选择“MSPM0G3507”，可以看出此时烧录方式是“On-Chip”而不是“Serial”。

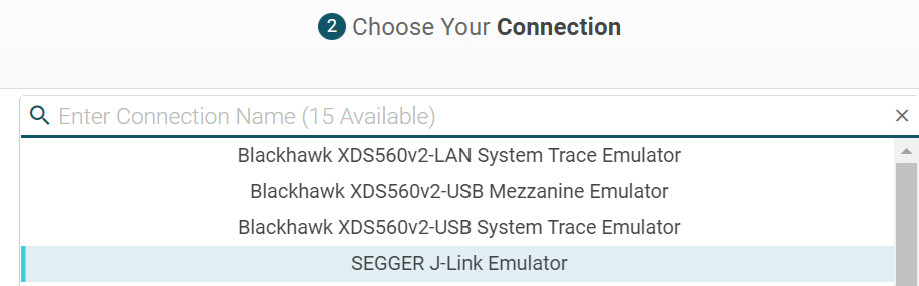

随后Connection选择“SEGGER J-Link Emulator”或者“Texas Instruments XDS110 USB Debug

Probe”，其中后者是TI多款开发板板载可独立使用的仿真器，例如LP-MSPM0G3507、LP-MSPM0L1306、LAUNCHXL-F280049C、LAUNCHXL-F280039C、CC3220SF-LAUNCHXL、LAUNCHXL-CC2650、LAUNCHXL-CC1350等，但不包括MSP-EXP430F5529LP、MSP-EXP430FR5994、LP-AM243、EK-TM4C123GXL。使用XDS时，需把Launchpad板上XDS110部分相应的短路帽去掉，杜邦线连接XDS110和M0G3507开发板(黑钢版)的SWDIO(部分开发板无SWDIO代之以TMS)、SWCLK、3V3、GND，无需按BSL和RST键，直接Load Image即可，对于XDS110来说，可能会进行固件升级。另外，这种方式支持.out烧录：

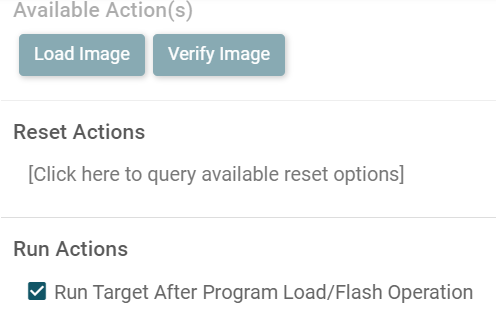

记得要在“Run Actions”的“Run Target After Program Load/Flash Operation”前面打钩，这样烧录完成后自动运行，不用手动按“RST”了。

配置CCS生成.txt文件，高版本的CCS只生成.out，按照Project->Properties->Build->Steps->Post-build steps，输入：

${CCS_INSTALL_ROOT}/tools/compiler/ti-cgt-armllvm_4.0.2.LTS/bin/tiarmhex --ti_txt  ${ProjName}.out

以上为CCS20.1.1.8__1.7.1的相关路径，版本不同，要根据tiarmhex.exe文件所在位置作出适当修改。

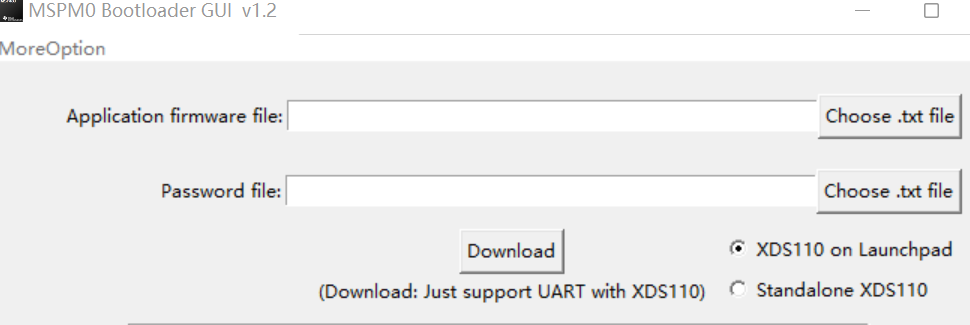

不要用MSPM0_BSL_GUI，TI官网上是找不到这个工具的，实际上其包括在mspm0_sdk内，但新版本仅提供.py文件，需要自行编译成.exe文件，而且仅支持XDS110。

总结：使用CCS对M0G3507编程过程有些折腾，但成功后，会对TI产生莫名的信任。
