如何在新版本MSPM0 SDK软件包中使用BSL烧录方式

如何在新版本MSPM0 SDK软件包中使用BSL烧录方式 2024年03月23日 无名小哥

当MSPM0芯片使用XDS110、DAPLINK、JLINK以SWD下载方式烧录失败时，可以采用BSL的方式进行解锁（通常是运行了禁用单片机SWD口程序或者是烧录过程异常中断导致的）。

由于最新的mspm0 sdk包里面默认不带bsl烧录工具，因此在不依赖于sdk包单独运行本文件MSPM0_BSL_GUI.exe时，需要手动按住boot按键上电或者按住boot按键之后再按键复位，单片机才能进入BSL烧录状态。

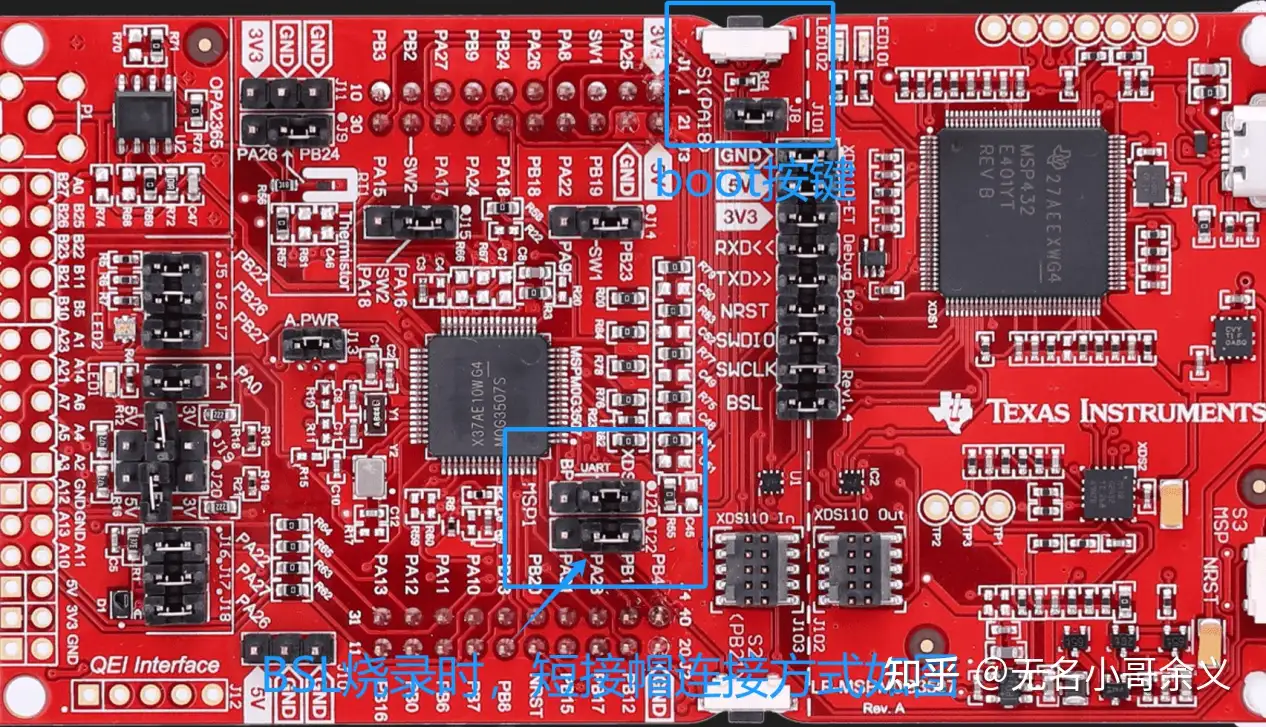

对于LP-MSPM0G3507，boot按键为LaunchPad上的S1(PA18)按键，官方非常早期的此款评估板此处标的时S2，上面贴的早期样品芯片不支持keil下载，需要手动吹下来更换为量产的芯片。

对于LP-MSPM0L1306，boot按键为LaunchPad上的S1(PA18)按键

在安装了mspm0 sdk软件包的情况下，可以采用手动复制的方式将MSPM0_BSL_GUI.exe及input路径下的密钥及烧录demo复制到mspm0 sdk同路径下

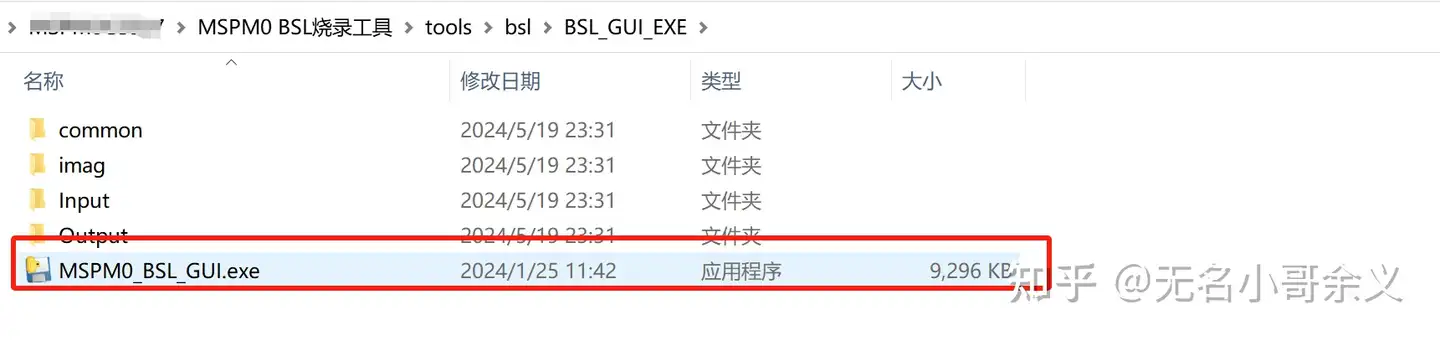

完成后新版本mspm0 sdk软件包的对应文件夹下文件如下图所示

在mspm0 sdk软件包路径下运行MSPM0_BSL_GUI.exe时，如果采用launchpad自带的xds110下载器进行BSL烧录时可以无需前文中手动按boot按键就可以实现烧录。

针对自己DIY制作的MSPM0开发板，推荐直接使用UniFlash软件进行串口BSL烧录，该方式不依赖于XDS110上的串口，直接使用常规的USB转TTL模块就可以实现BSL烧录。UniFlash软件可以作为在没有SWD下载调试器的情况的程序下载或者量产程序的下载。

芯片型号	默认BSL烧录串口TXD	默认的BSL烧录串口RXD
MSPM0L1306	PA23	PA22
MSPM0G3507	PA10	PA11

下面以MSPM0L1306为例，介绍使用UniFlash软件进行BSL下载步骤：

1. 第一步选择对应芯片型号及下载方式，选择serial后点击start

1. 选择需要下载的程序文件

1. 查看自己电脑设备管理器的端口号并正确填入

1. 按住自己MSPM0开发板上的boot按键之后，再按下开发板的RST复位按键，使得单片机进入BSL下载状态。
2. 点击Load Image按键即可完成程序的烧录。

需要注意的是当MSPM0使用串口烧录方式时，在单片机进入BSL下载状态到点击Load Image按键动作尽可能在5S之内完成，否则本次操作的BSL下载将极大可能会失败，必须重新操作单片机进入BSL下载状态才能再次下载，即重复步骤4和5。
