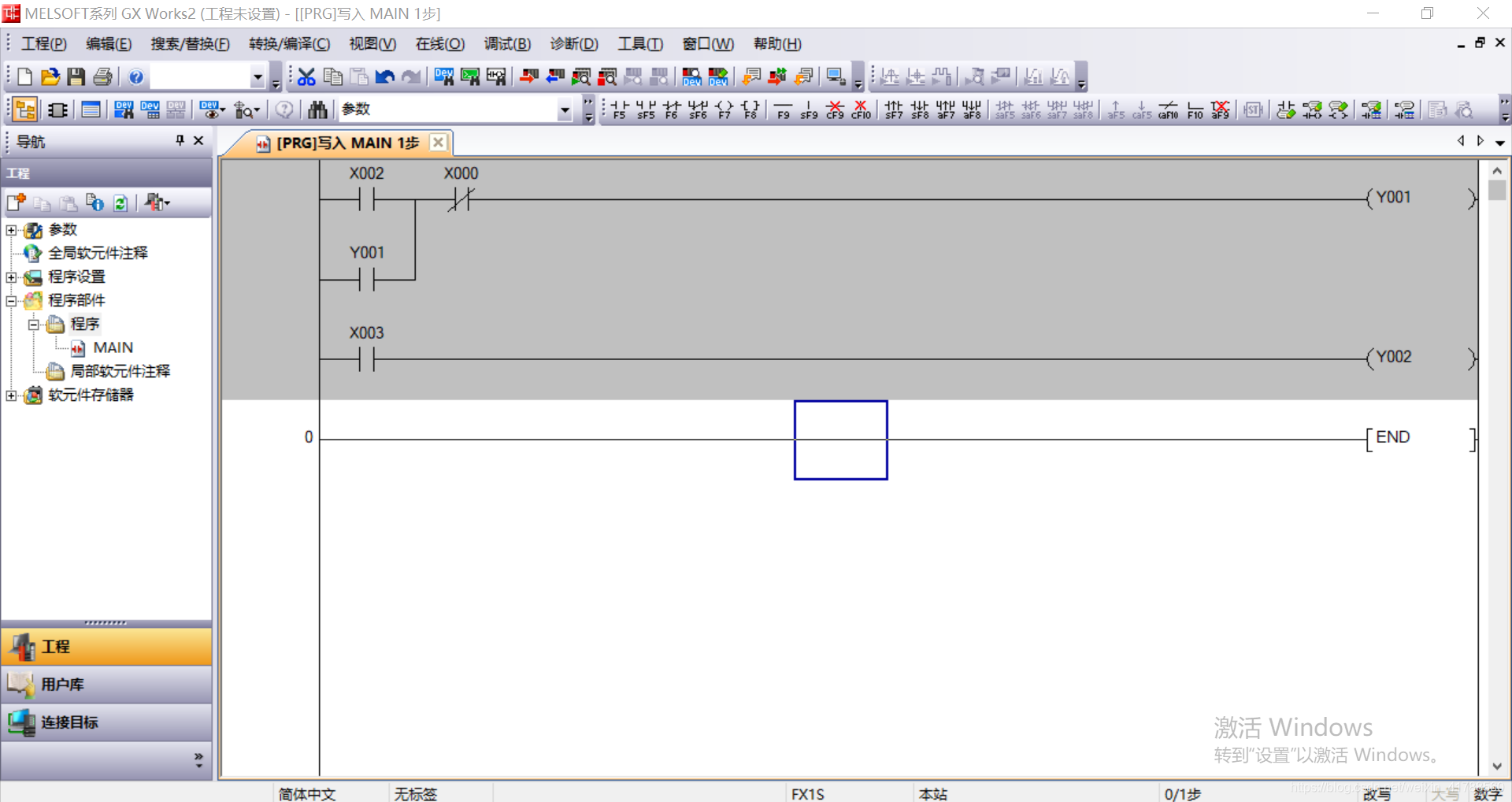

绘制的梯形图背景为灰色，这表明梯形图处于编辑中状态
在这里插入图片描述

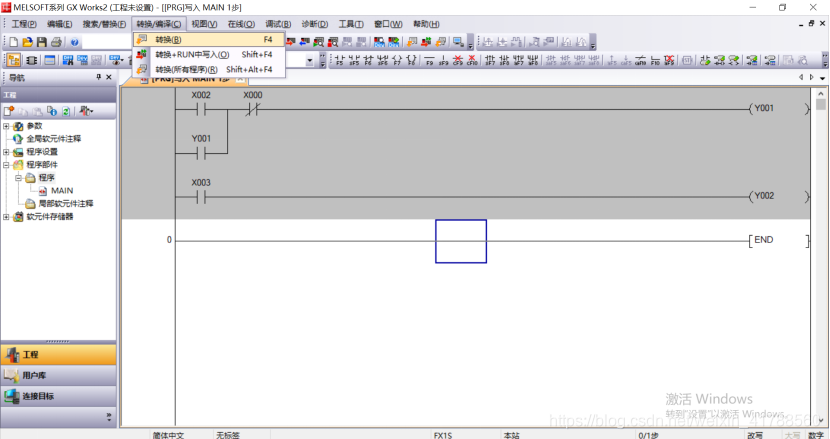

梯形图编辑完成后，要进行变换
菜单栏 ->转换 /编译 ->转换
在这里插入图片描述

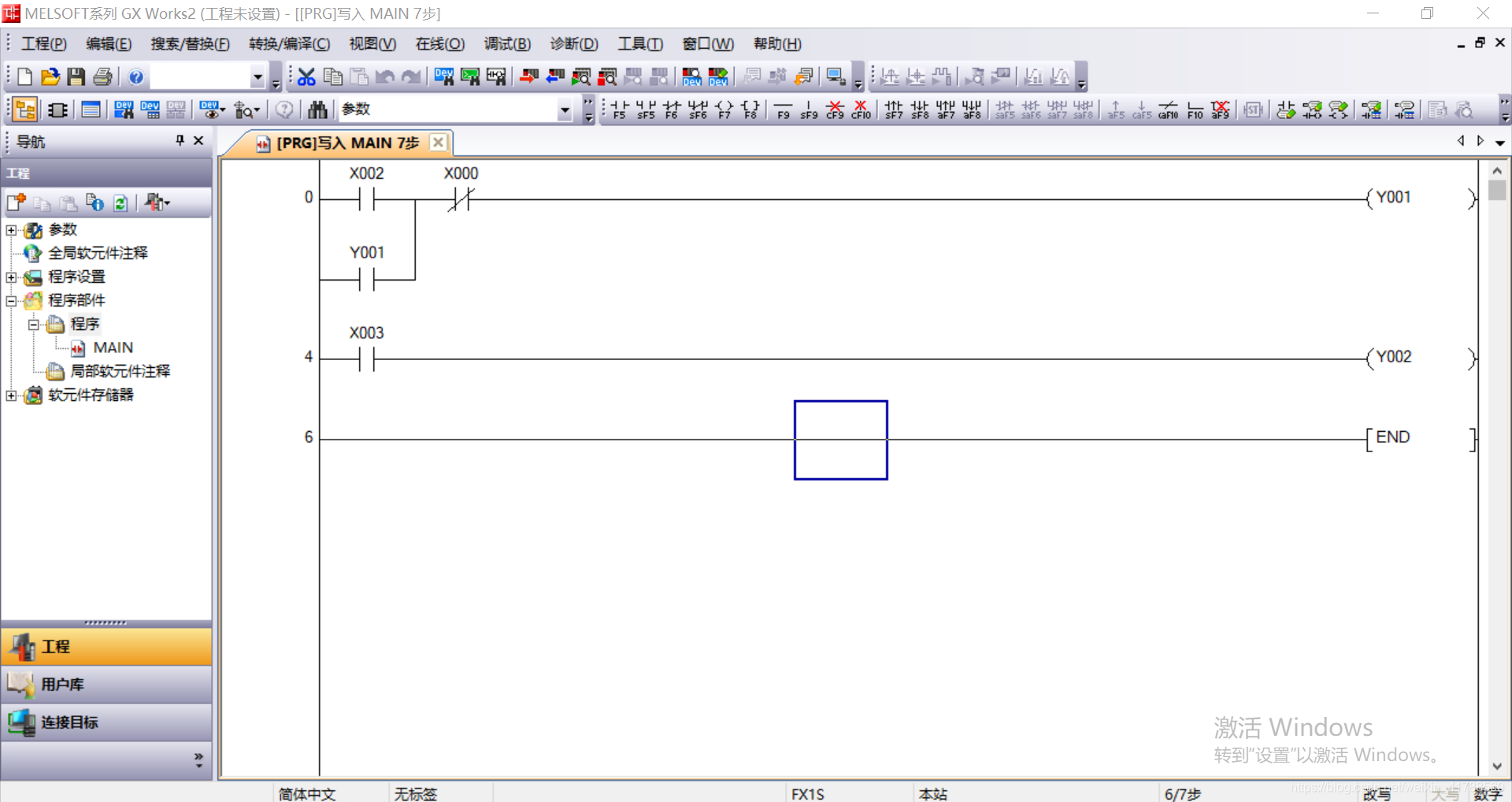

转换成功后，背景为白色
在这里插入图片描述
在变换过程中出现报错的情况，说明梯形图中有错误，光标移动到梯形图出错部位，请检查梯形图。
