三菱FX系列PLC面板布置和PLC系统构成

最新推荐文章于 2024-09-02 10:15:26 发布
最新推荐文章于 2024-09-02 10:15:26 发布
阅读量2.7k 收藏 2
点赞数
分类专栏： PLC
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/weixin_41788560/article/details/104174026
版权

在这里插入图片描述

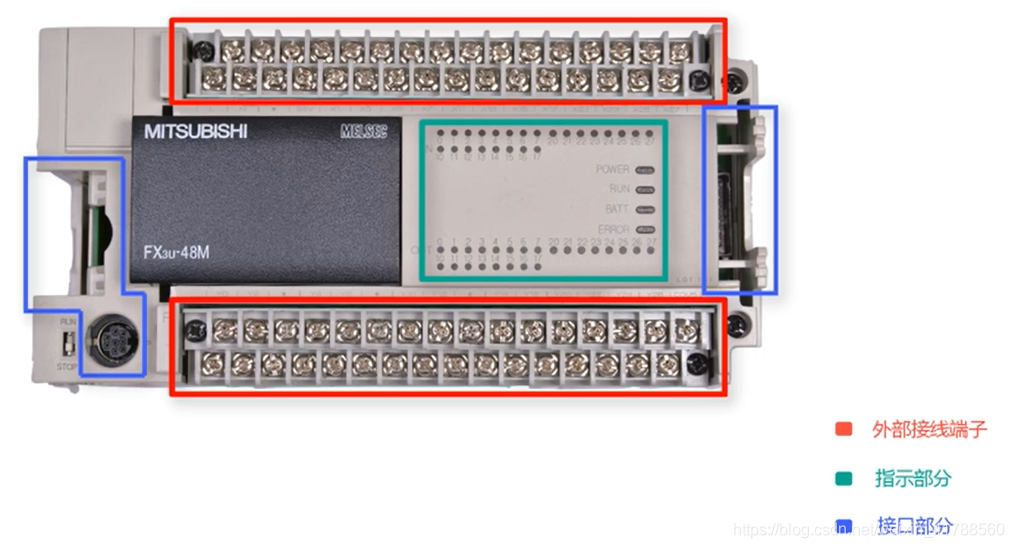

三菱FX系列PLC面板布置

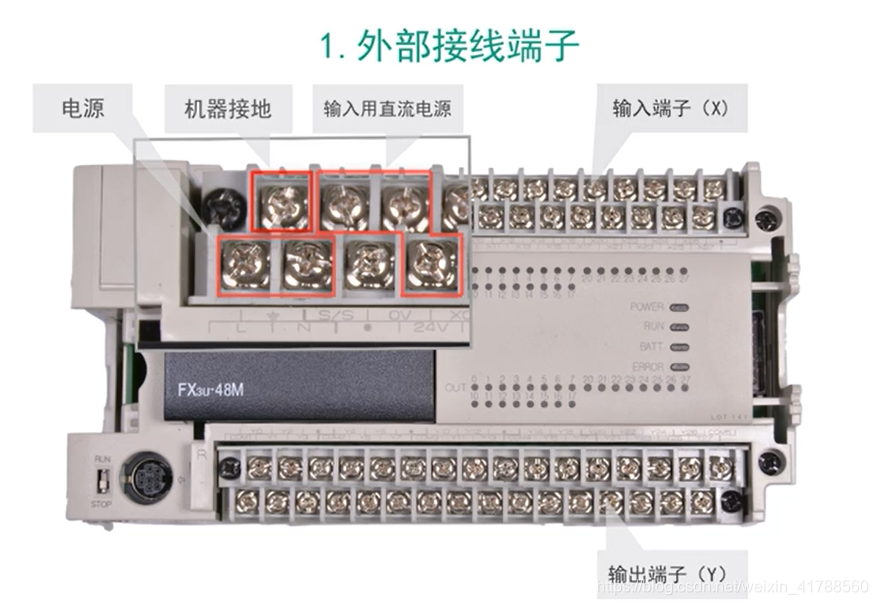

在这里插入图片描述
在这里插入图片描述

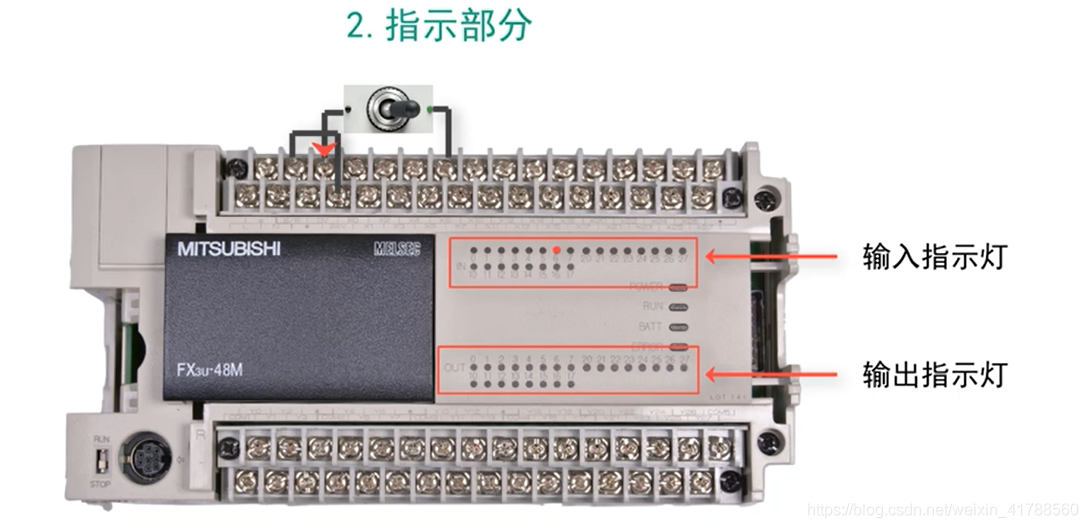

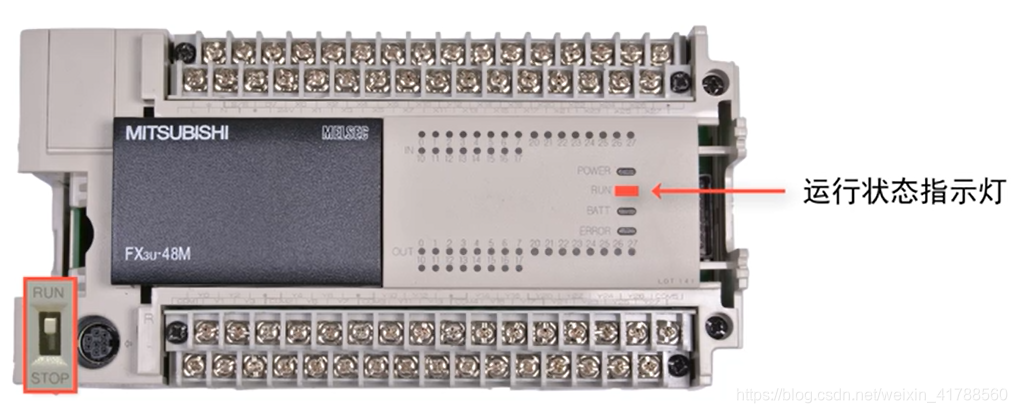

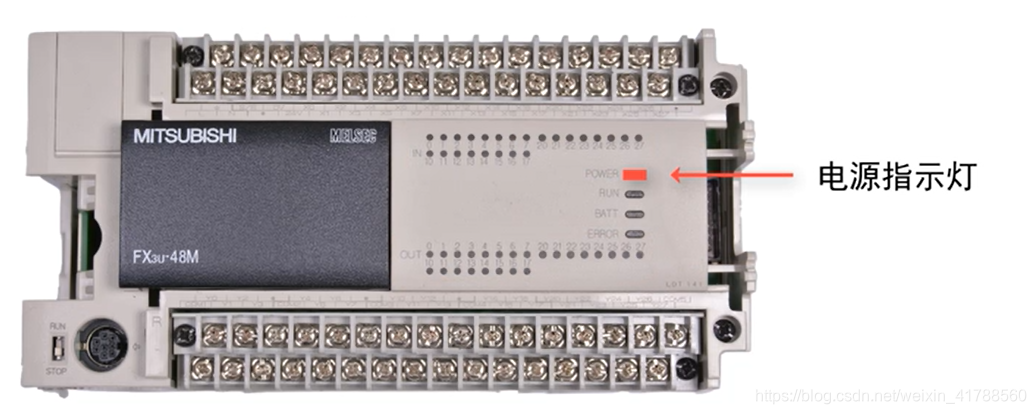

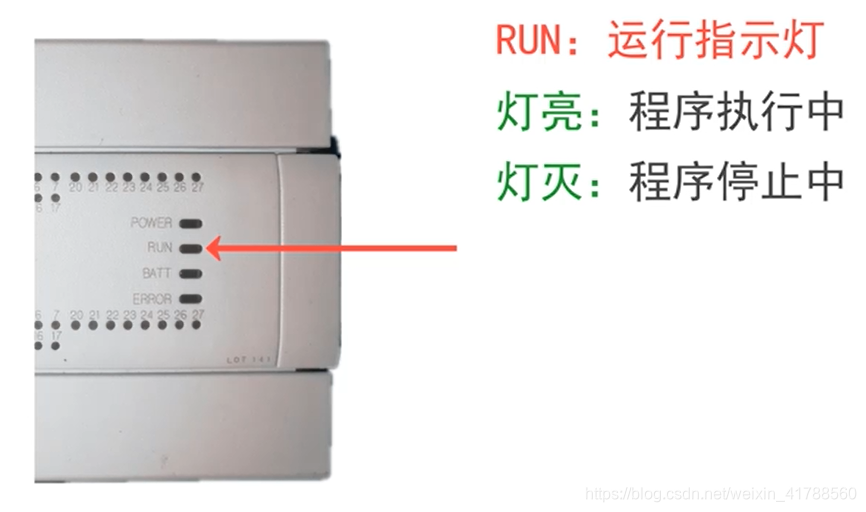

指示部分：反应I/O点和机器状态

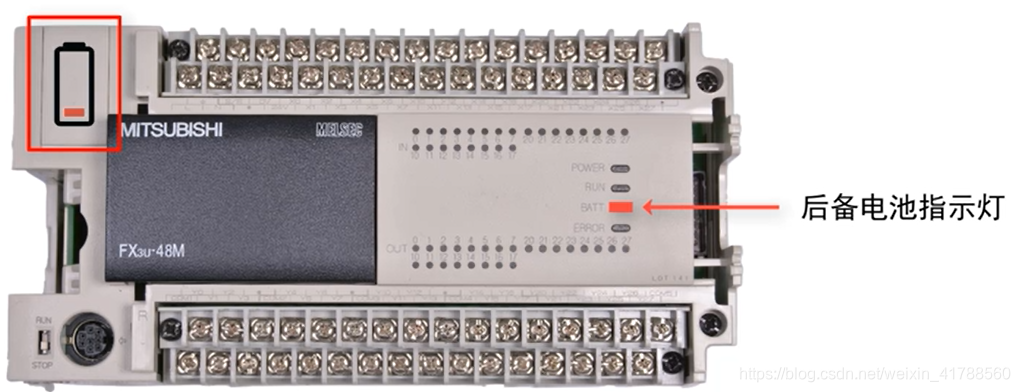

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

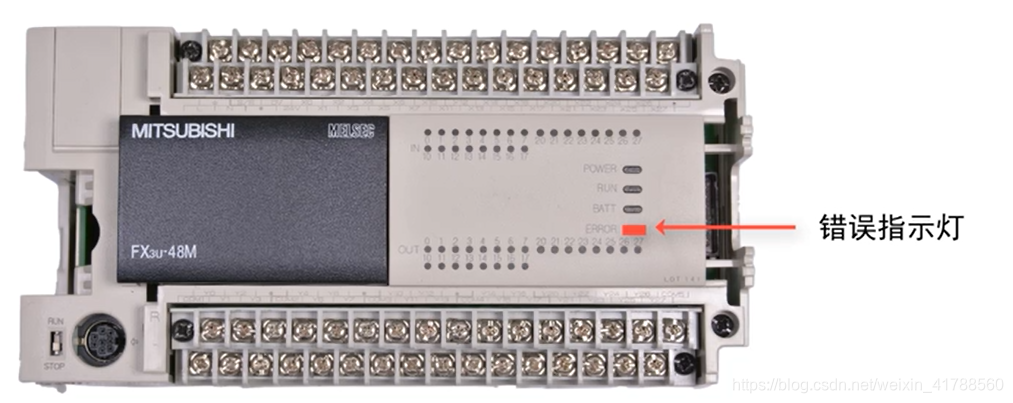

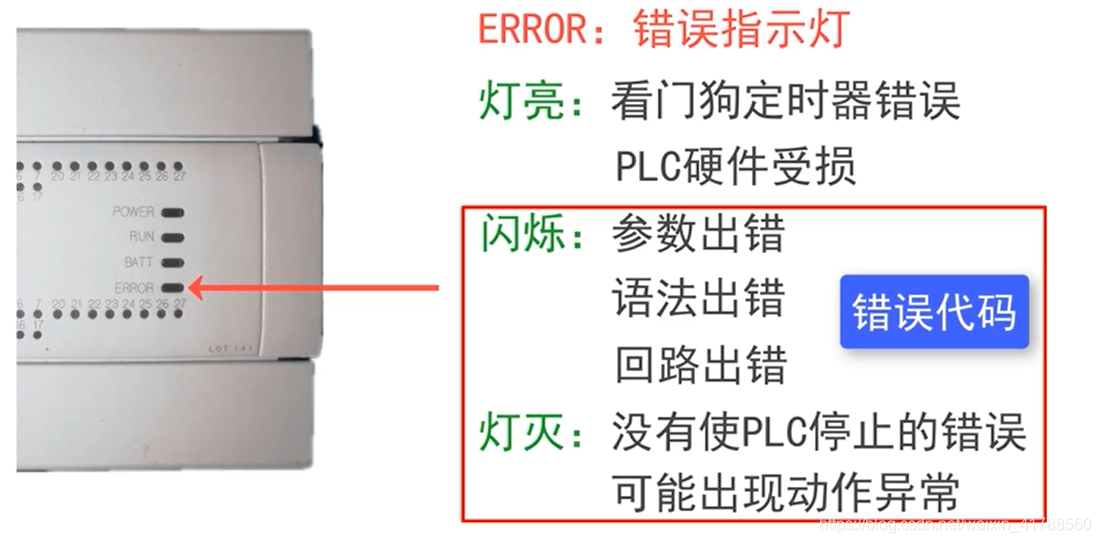

PLC在开机或运行过程中，用户程序出现错误。

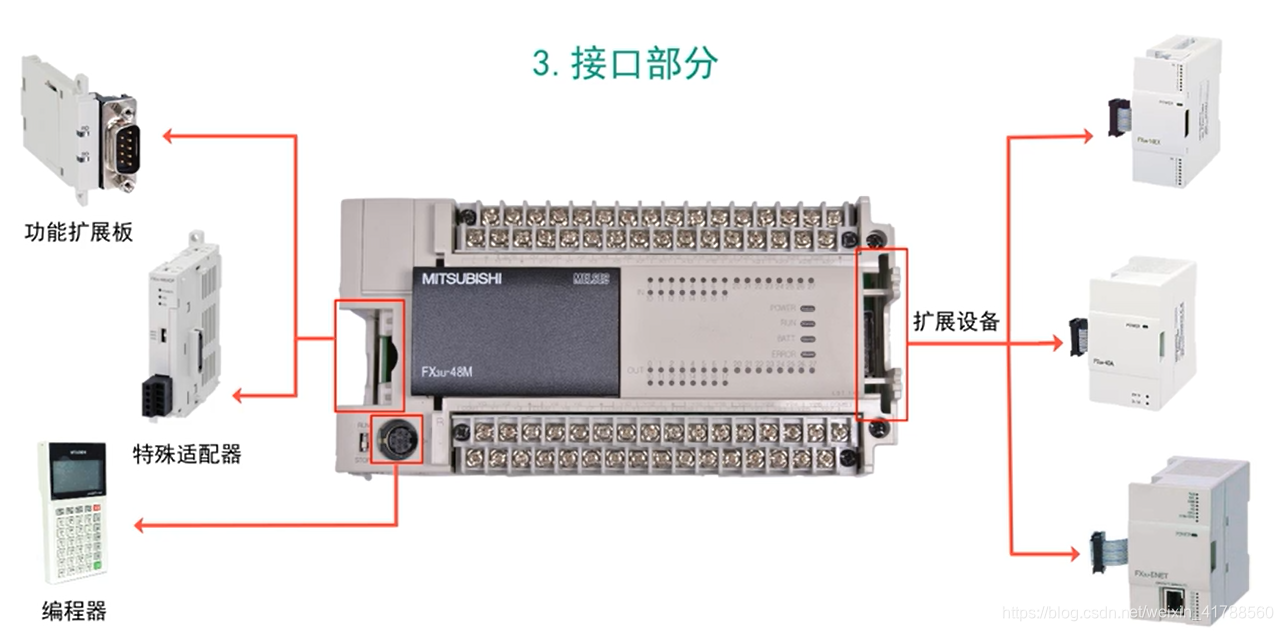

在这里插入图片描述
在这里插入图片描述

在这里插入图片描述

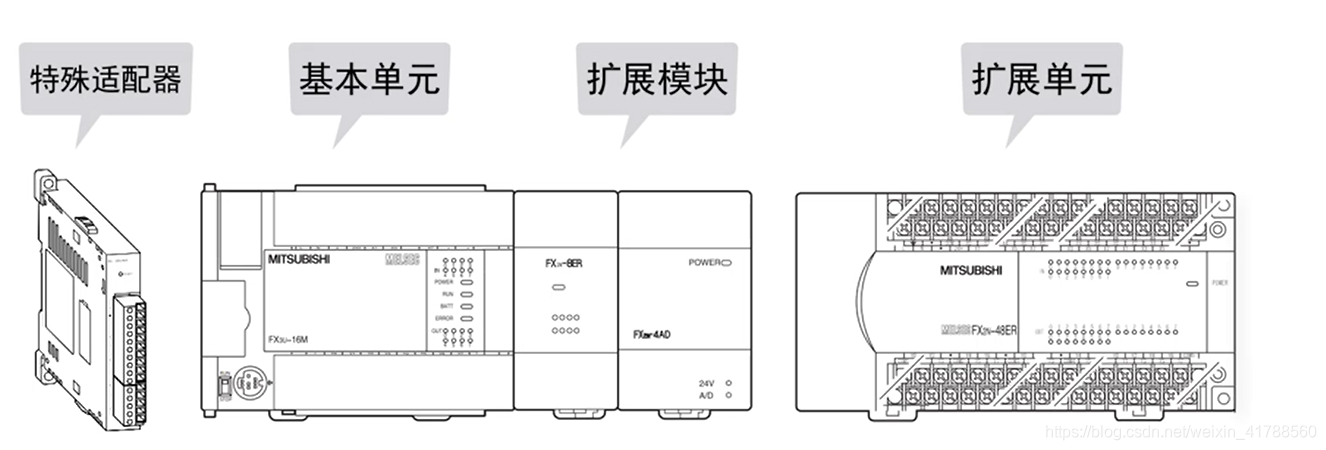

PLC系统构成

在这里插入图片描述

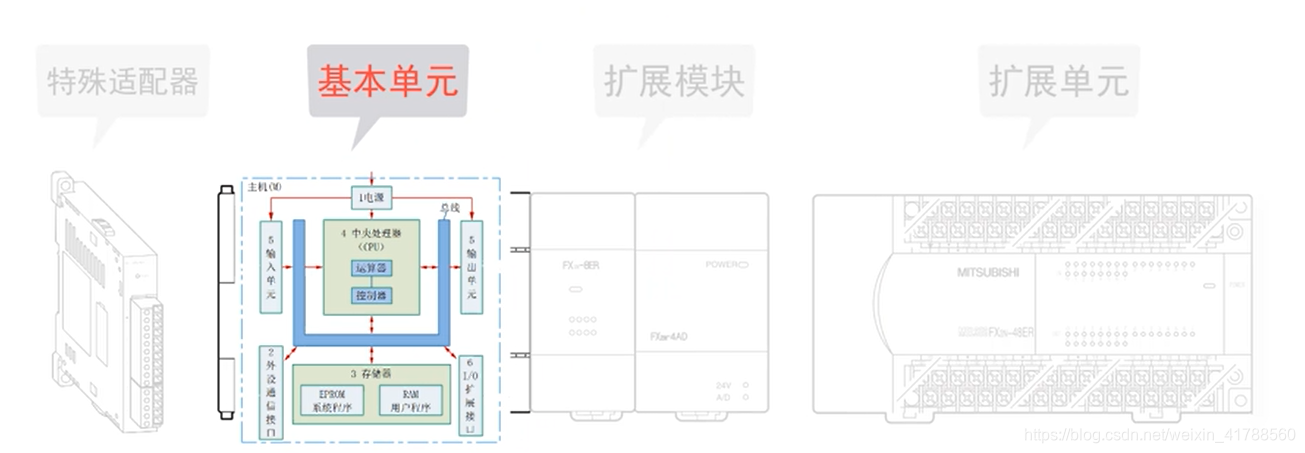

基本单元为三菱FX系列PLC
在这里插入图片描述

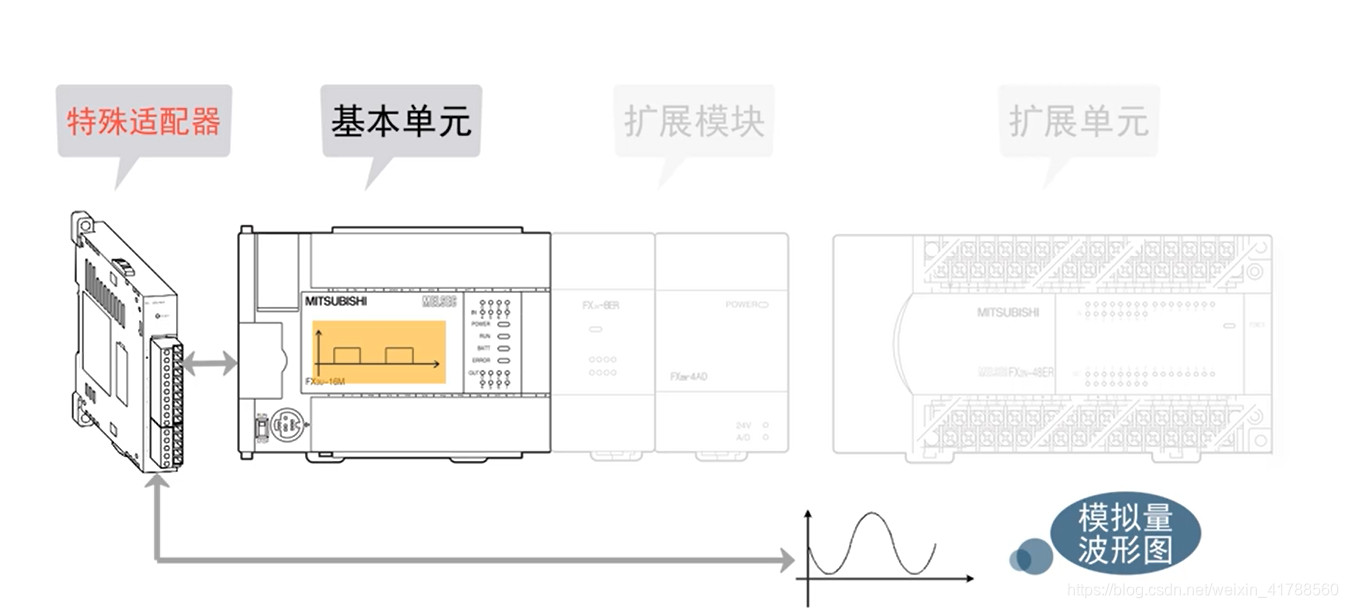

PLC传递的是ON/OFF数字量信息，但是很多场合用的是模拟量
在这里插入图片描述

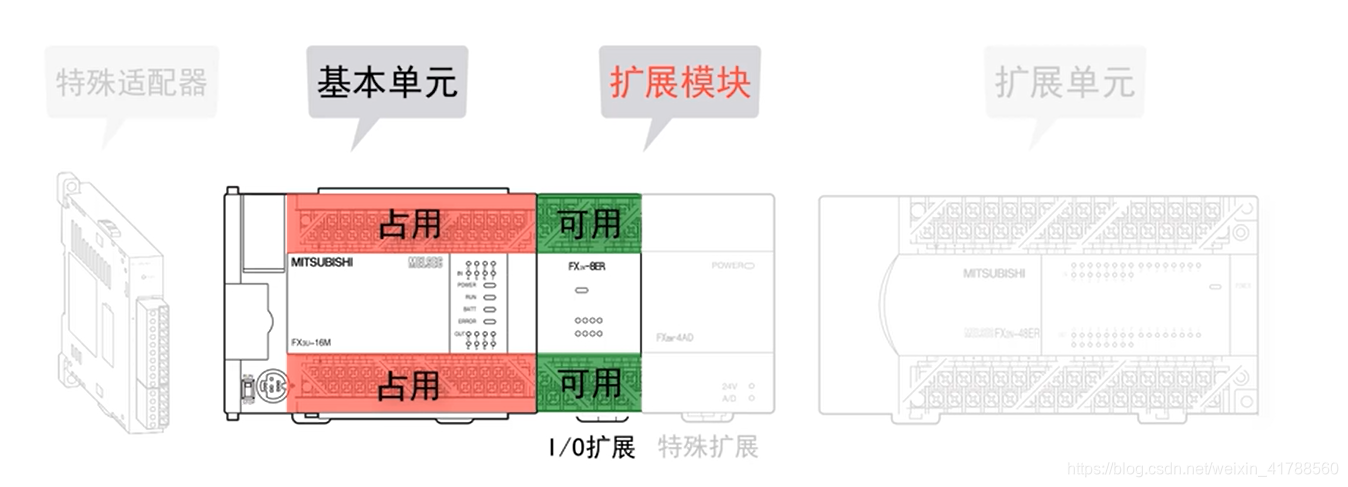

基本单元输入输出I/O端子不够用时
在这里插入图片描述

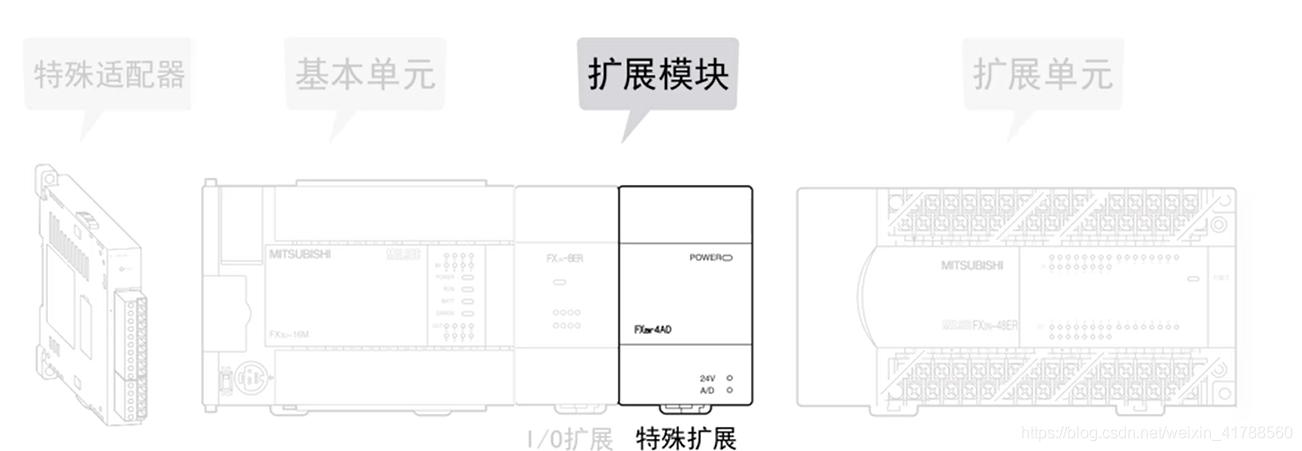

当需要模拟量、通信、定位、网络功能时
在这里插入图片描述

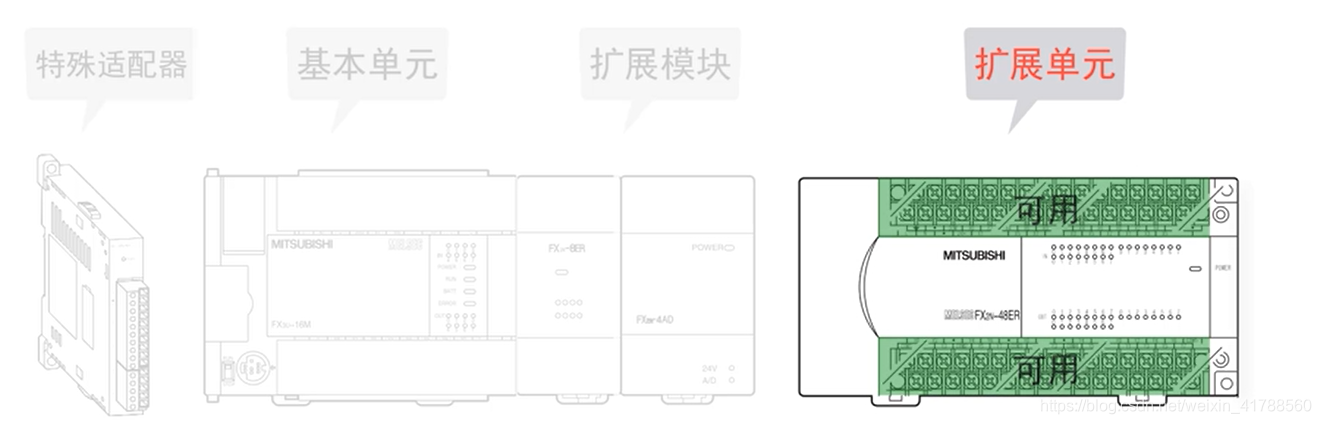

输入输出扩展单元
与I/O扩展模块功能一样，用于扩展输入输出

在这里插入图片描述

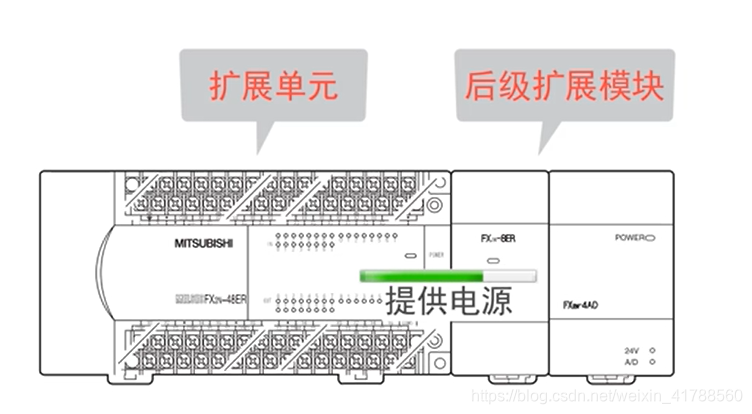

区别在于，可向后级扩展模块提供电源
在这里插入图片描述
