 UART: Universal  Asynchronous  Receiver  Transmitter

即通用异步收发器

是一种通用的串行、异步通信总线，该总线有两条数据线，可实现全双工的发送和接收。

在此之前，介绍一下什么是串行，什么是异步，什么是全双工。常用于主机和辅助设备之间的通信。

通信方式分类：-------硬件间的通信

1、按每个时刻传输的位数

串行通信：每个时刻传输一位

并行通信：每个时刻传输多位

2、按通信过程是否需要时钟信号同步

同步通信：通信双方需要同一个时钟信号进行时序上的同步

异步通信：通信双方不需要同一时钟信号进行时序上的同步

3、按同一时刻可支持的传输方向分为

全双工：A向B传输同时B可以向A传输

半双工：一个时间段A只能向B传输，但另一个时段B也可以向A传输

单工：任何时刻只能A向B传输

通信基础  ----波特率

波特率用于描述UART通信时的通信速度，单位是bps（bit  per  second）即每秒传输bit的数量

 从起始位到停止位为一帧

UART一般发送数据位是5--8位，而且以低位优先发送（LSB）。什么是低位优先，举个栗子：10101010，这8位数据通过UART发送时，顺序是01010101。

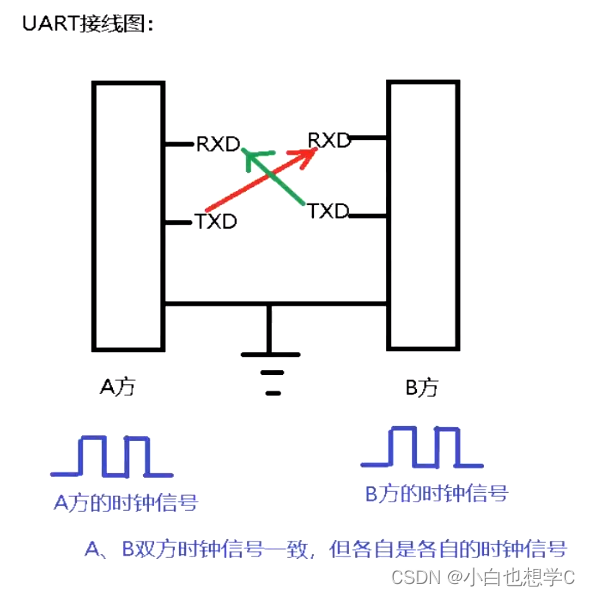

TXD：发送端引脚

RXD：接收端引脚

A-TXD、B-RXD空闲时：都为高电平

A-TXD变为低电平：起始信号A通知B准备开始接收数据

后面紧跟发送的数据：数据的位数双方需要协商好

再紧跟奇偶校验位：可有可无，用来检查传输数据的正确性

再紧跟停止位：通知接收方本帧数据发送完毕，停止位始终是高电平，停止位占用的周期数双方也需要协商好。

此外，通信双方还需协商好统一的时钟信号频率        ------波特率，传输速度  bps
