Intro
图信号:我们将图中的数据可视化为样本的有限集合,每个结点一个样本,并将这些样本统称为图信号——Graph signal。即:图信号=定义在结点上的数据。
推广信号处理的问题:
- 图域中缺乏一个具有平移不变性的平移概念(shift-invariant notion of translation);
- 图中的频谱离散且不规则间隔,因此定义一个对应于图谱域的平移算子非常重要;
- 图上的下采样缺乏定义,甚至“每隔一个结点”都缺乏定义;
- 即便定义好了下采样,我们需要一个生成能捕获原图中嵌入的结构属性的粗略版本的方法;
- 除了上述为了处理图的不规则属性之外,图中往往还有大量的顶点,也意味着有大量的数据,所以我们需要局部操作,通过使用每个节点的小范围邻居的数据来计算该节点的信息;
因此,图信号处理的挑战在于:
- 当实际应用中并未直接给出图,我们应该如何捕获几何结构以构建一张带权图?
- 给图结构赋予局部操作,并开发计算上有效的局部操作,以便于从高维数据中提取信息;
- 利用多年以来在欧式空间中信号处理的宝贵直觉(invaluable intuition)
为了解决这些挑战,图信号处理的新兴领域结合了代数、谱图理论概念、计算谐波分析。然而,过去在代数几何理论和谱图几何理论中都有着大量的研究,但他们都集中于基础图,而不是图上的信号。
但是,此前的研究人员在多边形网格和流形上仍有局部信号处理技术,这将为后续的图信号处理提供方向。
图谱域
在图信号处理领域内,谱图理论被视为定义频谱的工具和图傅里叶变换的扩展基础。
A.带权图与图信号
一般讨论连通图,否则在各个连通分量上进行分析。
如果没有显式给出权重,我们一般使用阈值高斯核加权函数:
![](https://i-blog.csdnimg.cn/blog_migrate/77bfa1742ee1ec660a4077fa1214c19d.png)
θ、k为参数。
i,j的距离可以是物理距离,也可以是描述i、j的向量的欧氏距离(在图上的半监督学习领域中更广泛使用)。
此外,我们还可以通过连接节点的k-邻近结点来构造图。
B.组合拉普拉斯算子
L:=D-W
D:度矩阵,i项表示第i个结点的所有边的权重和。
W:带权邻接矩阵
拉普拉斯算子即为函数梯度的散度,f(i)-f(j)为梯度,其加权平均即为梯度的散度
图拉普拉斯算子是一个微分算子,对于任意图信号f∈RN,满足:
![](https://i-blog.csdnimg.cn/blog_migrate/48e5a6e05f67f23fb30ad8a285679d5a.png)
其中Ni为结点i的邻接点集。更一般的,定义N(i,k)为结点i的k-hop范围邻接点集。
由于L为实对称阵,他可以特征分解为n个特征向量{ul}l=0,1,…N-1,特征向量具有对应的非负实特征值λl,特别的,0作为特征值,指示其连通分量的数量,由于我们讨论连通图,因此有且仅有λ0=0,并将剩余的特征值从小到大排列为λ1 ~ λN-1。我们将整个频谱表示为:σ(L)={λ0,λ1,……λN-1}。
C.图傅里叶变换及频率的概念

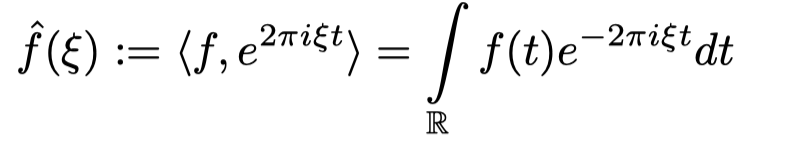

传统傅里叶变换可以视为f在一维拉普拉斯算子的特征函数——复指数上的扩展,可以通过f与特征方程e2πiξt的共轭的内积得到:
![](https://i-blog.csdnimg.cn/blog_migrate/48e345adfbecc433b799da1e70315f95.png)

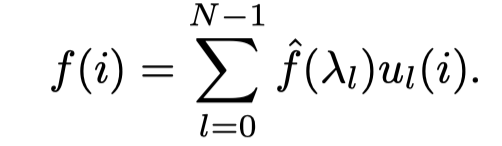

类似的,我们可以定义图信号f在图拉普拉斯算子的特征向量上的扩展,即f与特征向量 ul 的共轭的内积:
![](https://i-blog.csdnimg.cn/blog_migrate/478c6e0bfc8266d063731332b0f4221b.png)
![](https://i-blog.csdnimg.cn/blog_migrate/d838b4abe1e65f89722bed425d0aab6d.png)
D.在两种域中表示图信号
顶点域/频域。
我们通常最初得到顶点域的信号g,并根据g得到谱域表示g-hat,并称这样的信号为核——kernel。
E.关于图的固有结构的离散微积分和信号平滑性
当我们进行信号分析时,需要强调的是属性是关于数据域的固有结构而言的,在谱图领域中,固有结构就是带权邻接矩阵。

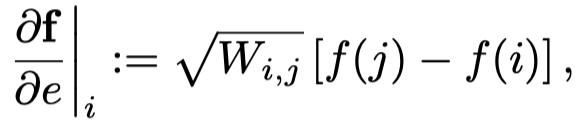

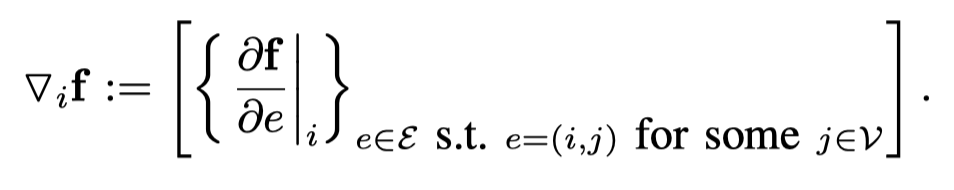

信号f关于边(i,j)和顶点i的边微分定义为:
![](https://i-blog.csdnimg.cn/blog_migrate/40a4ffdccd2d7ea0690d6488942b936e.png)
![](https://i-blog.csdnimg.cn/blog_migrate/a532b6afcf0772b26a5f852c3a3f6538.png)
![](https://i-blog.csdnimg.cn/blog_migrate/00dbc1054244e124b927c50ba1f4f688.png)
局部变分提供了一个对信号f在顶点i处平滑程度的度量,当信号f在顶点i与他的邻接点有相近的值时,局部变分较小。
信号f的离散p狄利克雷形式则可以表示全局平滑程度:
![](https://i-blog.csdnimg.cn/blog_migrate/f35df51b785ccaa0ab461681dcddadb3.png)
![](https://i-blog.csdnimg.cn/blog_migrate/8829c2011c7f58b83092a59de7ca528a.png)
此时,所有的特征值均≤2。与原始拉普拉斯矩阵不同的是,与特征值0相关联的特征向量并不代表直流分量。
normalized 和 non-normalized 拉普拉斯都是广义拉普拉斯算子,也叫离散薛定谔算子。
此外还有random-walk矩阵:P=D-1W,其中每个元素Pi,j表示在图G中进行马尔科夫随机游走时,经一步从i走到j的概率。对于连通的非周期图,随着t趋向于无穷,P的每一行会收敛于随机游走的静态分布。
normalized和non-normalized拉普拉斯都可以作为滤波器基,但何时用normalized,何时用non-normalized,何时用其他的基,没有明确答案。
normalized拉普拉斯优点在于其频谱保持在[0,2]之间,而non-normalized拉普拉斯中0特征值关联直流分量是传统滤波理论的直觉推广。
图信号的广义操作
这里推广的操作是后续建立局部多尺度变换的基础。
A.滤波
频率滤波:
传统信号处理中,我们将信号视为不同频率波的组合,滤波就是加强或减弱其中分量占比的过程,而计算时,通常使用卷积定理,频域信号与传递函数的乘积即为时域信号与滤波器的卷积。
类似的,我们可以推广图滤波器:
![](https://i-blog.csdnimg.cn/blog_migrate/45dd219451f8f70654b126354069de00.png)
f-hat为信号f的图拉普拉斯变换,h-hat为滤波器的传递函数,ul为特征向量,或者可以改写为:f-out=U·H·UT·f。基本谱图滤波可以用来实现经典的连续滤波技术的离散版本,如高斯平滑、双边滤波等,这些方法很多是作为变分问题的解出现,以规范ill-posed inverse problem。
ill-posed inverse problem:结果不唯一的逆问题。
顶点域滤波
顶点域滤波中,我们将输出(滤波结果)简单表示为在顶点i及其k-hop邻域内的信号f的线性组合(可以视为“聚合”),此操作即为局部线性变换。
当频域滤波器为k阶多项式时,原文证明其等效于k-hop顶点域滤波。
B.卷积
无法直接推广时域形式的卷积到图域,但可以通过卷积定理的形式,谱域乘=时域/顶点域卷积。
![](https://i-blog.csdnimg.cn/blog_migrate/6854aa10aa5aad55832615ba9adbc77b.png)
C.平移
与上述一样,在图域中没法直接定义“平移”概念,因此仍需要通过谱域定义平移。

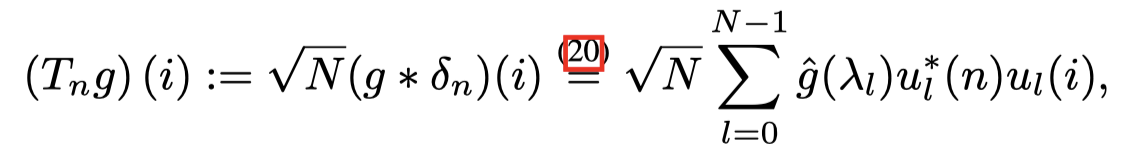

时域平移可以视为信号与在延时t上的脉冲δ的卷积结果,因此顶点域的平移n可以视为信号与在顶点n上的脉冲δ的卷积,而δ的图傅里叶变换即为顶点n上特征向量之和。
![](https://i-blog.csdnimg.cn/blog_migrate/ae00f940cfe6117ad22fe83fa25f5796.png)
但是,我们一般不认为这是“图上的平移”,而是认为这是图谱域上的核(核即前文提到的信号kernel)操作,要将核g(·)平移到顶点n上,则需要在核g的每一项上乘上对应的特征向量ul(n),再反变换回顶点域。其次,系数√N是为了保证平移算子保持了原信号的均值不变。再次,信号g(·)的平滑程度控制了平移后信号在顶点n附近的局部性(localization),即随着顶点i与n距离增大(最短路径跳数),其幅值下降的程度。最后,广义平移算子并非等距映射,due to the possible localization of the graph Laplacian eigenvectors(谁能解释一下)。
D.调制和缩放
除了平移外,很多经典的变换方法基于调制和缩放来约束其频率成分,
调制:
经典的调制算子:
![](https://i-blog.csdnimg.cn/blog_migrate/ae80288020d91ca6479a197378454521.png)
![](https://i-blog.csdnimg.cn/blog_migrate/1bc2f2069ea2d7535474bc6f4233cf11.png)
而推广调制的一种方法是,将上式中一维拉普拉斯特征方程替换为二维拉普拉斯特征向量:
![](https://i-blog.csdnimg.cn/blog_migrate/e52c3710fc1e4bd74d3200c21c948f68.png)
但由于其离散和不规则的性质,图域的调制并非是图谱域的平移,但如果信号g在图谱域位于0附近,则调制后,其频谱在λk附近。
缩放:

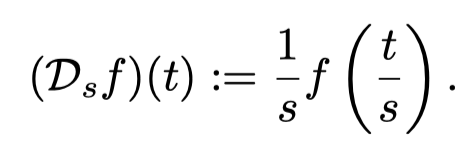

时域缩放,比例系数s>0:
![](https://i-blog.csdnimg.cn/blog_migrate/a5f326c46aea833d61af1ddabe48e435.png)
![](https://i-blog.csdnimg.cn/blog_migrate/f47c349a980362e433d0ba4ccde078f6.png)
![](https://i-blog.csdnimg.cn/blog_migrate/91a0f9ea3f7580dc956456bcb17bff3d.png)
许多多尺度图信号变换都要求原图的不同粗粒化表示,即保留固有几何结构、连接信息、图谱域分布、稀疏性的粗糙表示。
将图G={V,E,W}映射为Greduced={Vreduced,Ereduced,Wreduced},其Greduced保留了原图中上述的属性,但有着更少的边、顶点。
粗粒化可以分解为两个子问题:
- 确定顶点子集Vreduced;
- 确定边子集Ereduced即对应Wreduced,用以连接新的顶点集。
第一个问题即图降采样,第二个问题一般称为图压缩。
图信号的局部多尺度变换

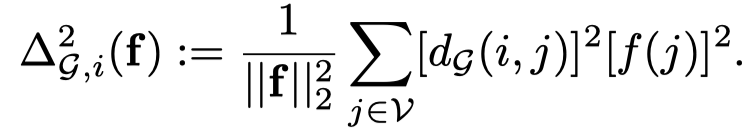

信号f在顶点i周围的“扩散(spread)”定义为:
![](https://i-blog.csdnimg.cn/blog_migrate/bd29dbd7a9a6bb18962934f0a59122d3.png)
其中f(j)2/||f||2可以理解为信号f的概率质量函数,则扩散是顶点i处的测地距离dG的方差,整个图上的扩散则是各顶点扩散的最小值。
类似的,图谱域上的扩散可以定义为:
![](https://i-blog.csdnimg.cn/blog_migrate/8af85f148f0394894fb27c228aeb20cb.png)
此时的f(j)2/||f||2是信号f在拉普拉斯矩阵谱上的概率质量函数,√μ和扩散则是√λ的均值和方差。
图小波变换:
待续
