运算放大器基本参数-增益带宽积（直观解释）

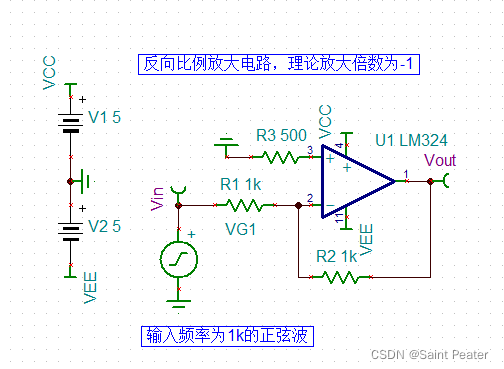

运算放大器在理想情况下增益为无限大，但是在显示生活中其增益是有限的。增益带宽积指的就是运放的增益和其带宽的乘积，对于一个运放来说这个参数为一个常数，也就意味着增益和带宽成反比。下图通过直观的实验来验证。

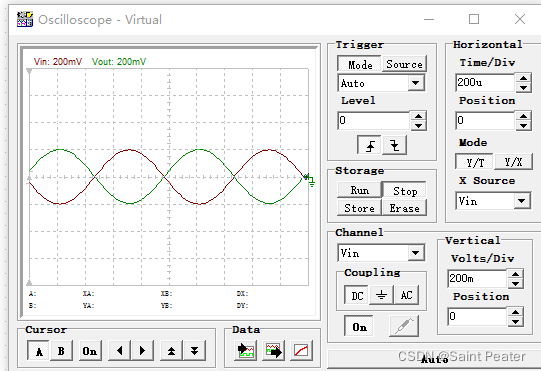

上图为输入1kHz时输入与输出的波形，可以看到输出与输入幅值相同，相位滞后180°，符合运放的设计要求。

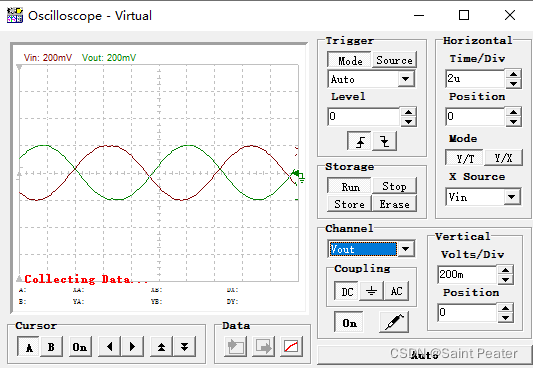

上图为输入100kHz时输入与输出的波形，可以看到输入与输出幅值基本相等，但是相位较1kHz时发生了变化。

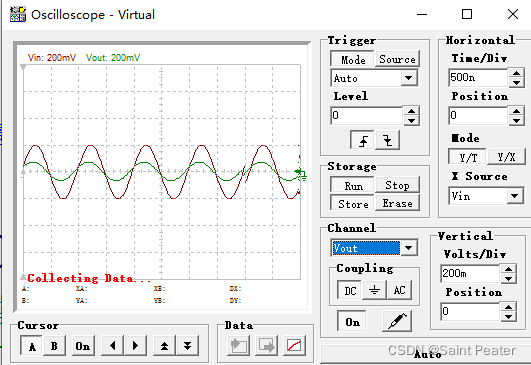

上图为输入信号为1MHz时输入与输出的波形，可以看到输出波形的幅值和相位都发生了变化不再是原来的-1倍放大电路。

下面来做对比实验，搭建一个-10倍的放大电路观察输入与输出的关系。
