136_Power BI 自定义矩阵热力图

博客：www.jiaopengzi.com

焦棚子的文章目录
请点击下载附件

一、背景

在前几天在pbirs自定义登录后，发现一个问题就是非Power BI原生的视觉无法显示，改回AD登录又可以了。目前还没有找到原因。

关于热力图市场里面有一些，因为pbirs自定义登录的问题还没有解决，于是想了想自己用原生做一个吧。

1、视频效果

[video width=“1312” height=“752” mp4=“https://jiaopengzi.com/wp-content/uploads/2020/03/136_1.mp4”][/video]

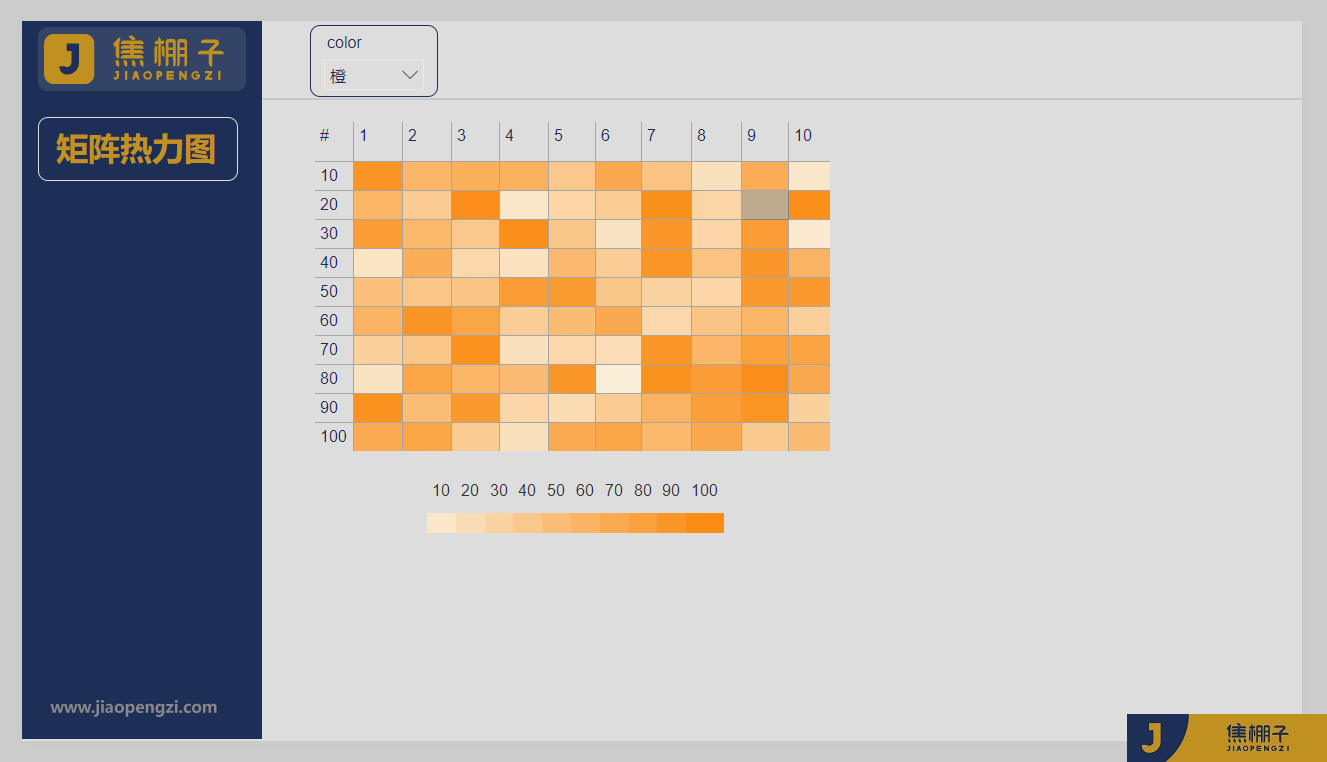

2、静图效果

3、power bi report server效果

请点击链接查看： https://jiaopengzi.com/go/136/ ‎

二、数据源

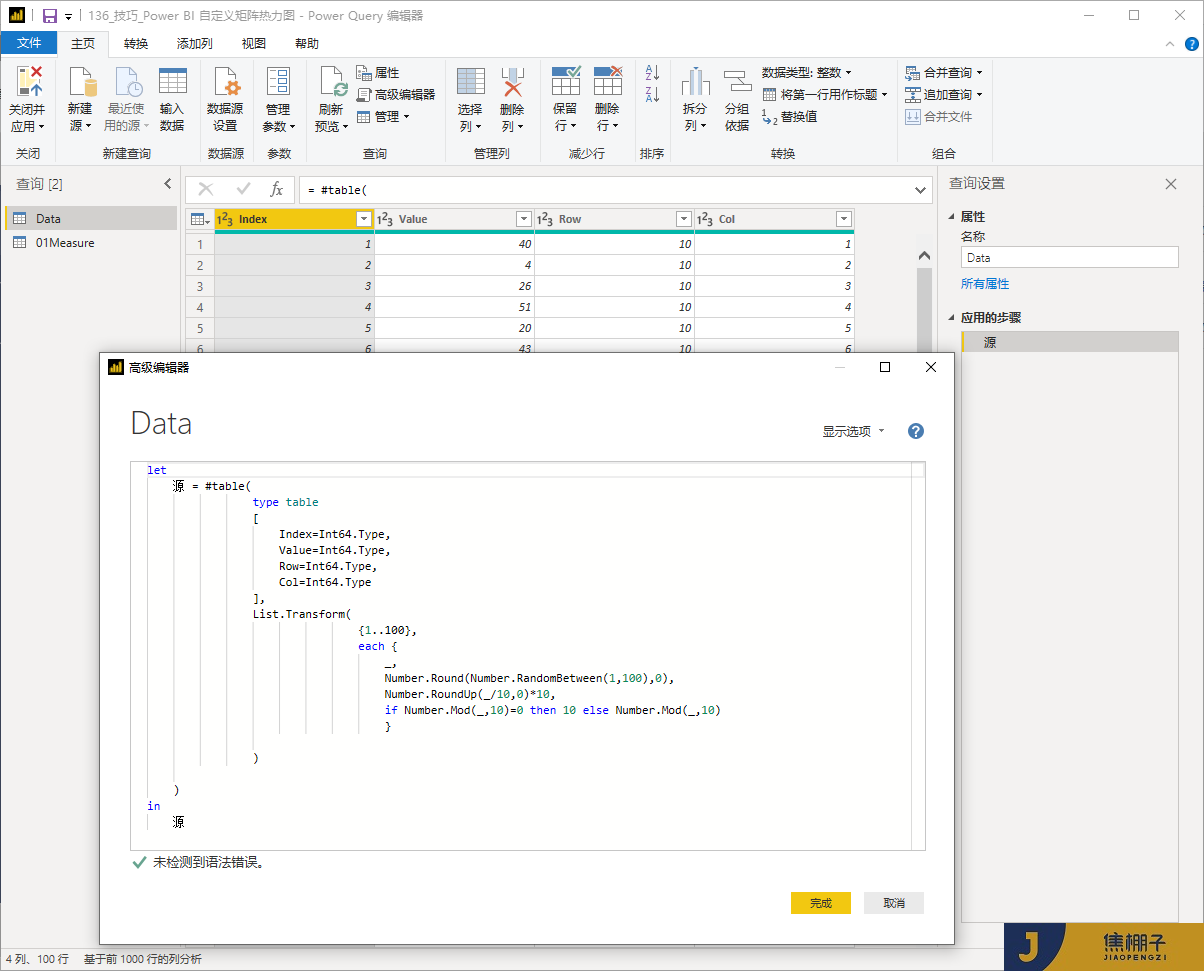

数据源非常简单，用power query随机一个100个数。刚好10*10的一个矩阵。

注意自己再建立这样矩阵时的关键：Row、Col

三、上DAX

1、DAX前说明

关键度量color_map，构造RGB值，关于颜色RGB的组成需要自己先科普一下(链接)。

注意观察框选出来颜色变化的规律和RGB值变化的规律，其他颜色同理。

于是根据这样的规律就能构造DAX度量了。

2、DAX

color_map =
var r=IF('01Measure'[sumofid]=2,INT(200*(1-'01Measure'[sumofvalue]/100))+20,250)
var g=INT(100*(1-'01Measure'[sumofvalue]/100))+140//222,239
var b=IF('01Measure'[sumofid]=1,INT(200*(1-'01Measure'[sumofvalue]/100))+20,250)
var d=","
return
"RGB("&r&d&g&d&b&")"

四、总结

1、案例方法做热力图表、热力矩阵、热力月份等都适合，后面有时间再写；

2、首先要找到一个合适自己的颜色，然后确定颜色的最深和最浅，观察RGB的规律，根据规律建立DAX模型，最后书写度量。

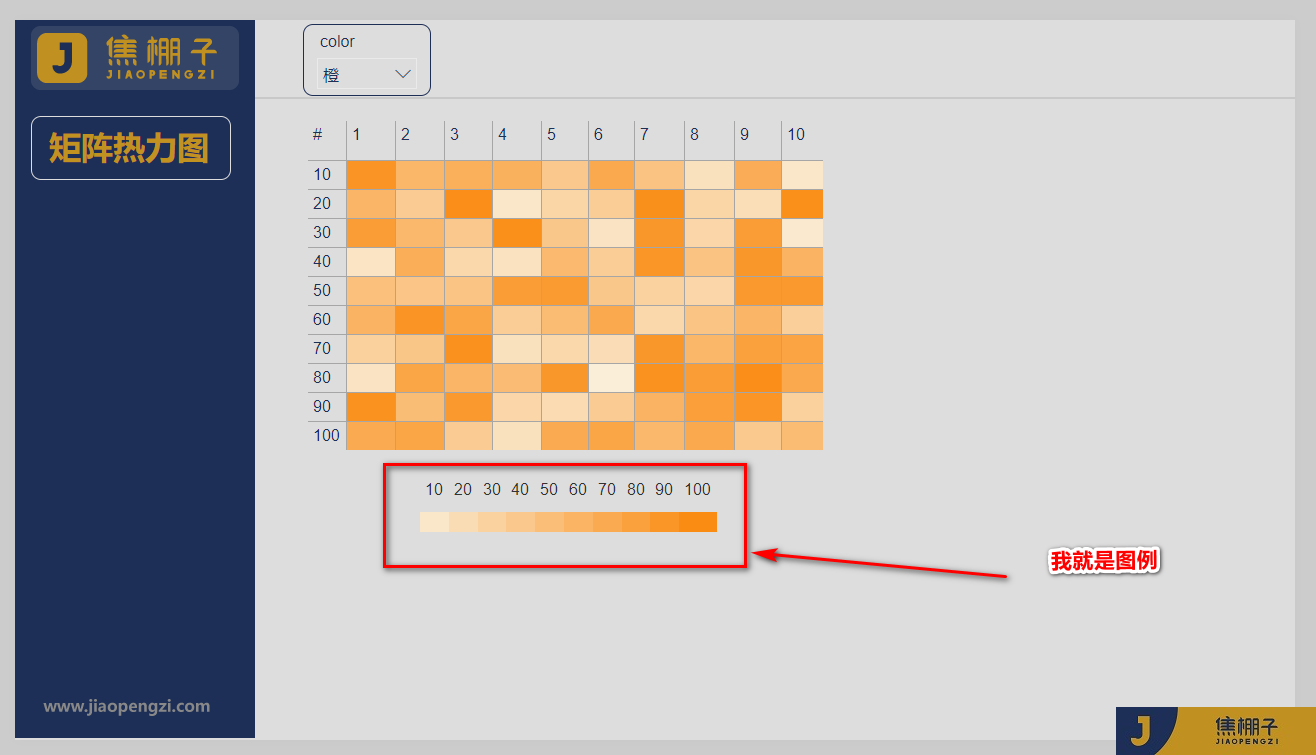

3、另外一个关键是原生视觉，在写热力图图例的时候，需要配合建立的矩阵来做，这个需要一定的技巧，见度量color_cutline

by焦棚子
