LTE技术之MIMO：多输入多输出

给学习做个总结，写的不对处希望大家指出。

————————————

LTE(Long Term Evolution,长期演进）是网络制式，与我们平时熟知的是GSM、CDMA、GPRS、EDGE等等跟他们一样，LTE有2个版本，TD-LTE和LTE FDD两种制式，移动用的TD-LTE，联通和电信是两个结合或选择一个，LTE是3G与4G技术之间的一个过渡，是3.9G的全球标准，它改进并增强了3G的空中接入技术，采用OFDM和MIMO作为其无线网络演进的唯一标准，其实LTE一开始的定位仅仅是3G的加强版，但是随着后期的发展，大大超出当初设计者的预期。本来只能称做3.9G，但是由于不断的在继续改善升级，所以后续版本已经成为了真正的4G

一、MIMO作用

用于下载方向上提高网速；

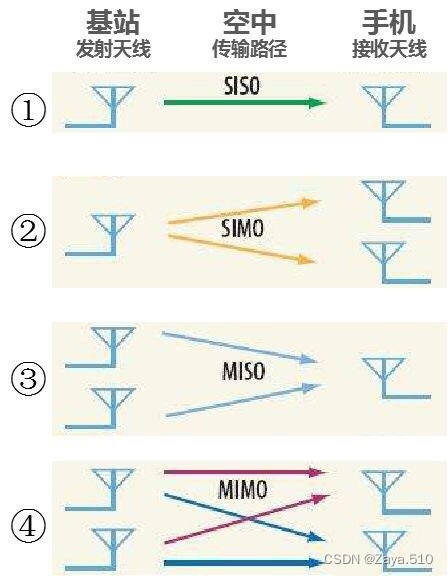

二、分类

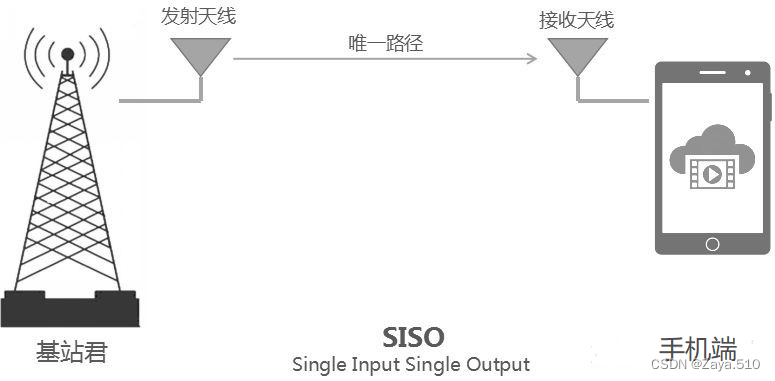

SISO：Single Input Single Output

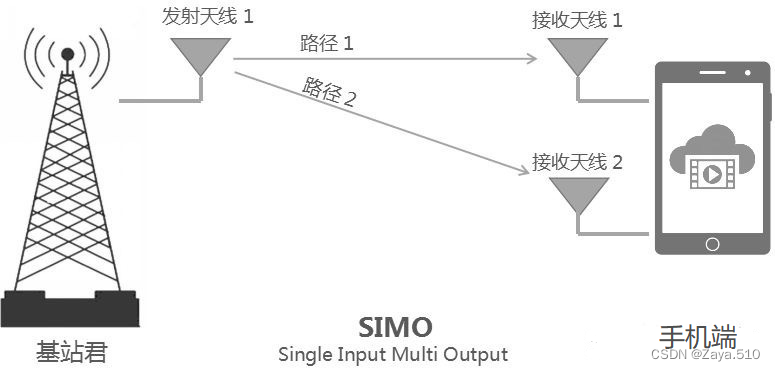

SIMO：Single Input Multiple Output

 MISO：Multiple Input Single Output

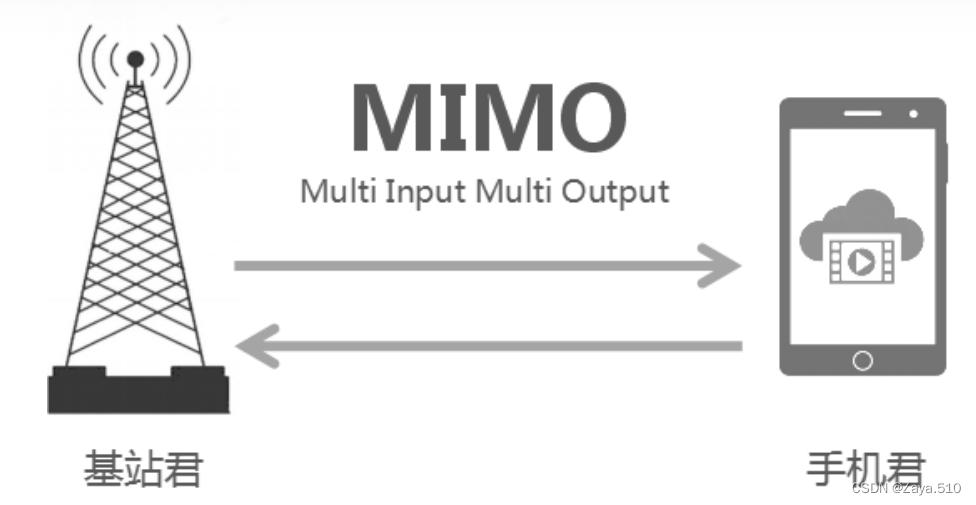

 MIMO： Multiple Input Multiple Output

英文名	名称	特点	传输形式
SISO	单输入单输出	数据发送成功率低
SIMO	单输入多输出	也叫接收分集，相对于SISO的容量不变，但成功接收到数据的概率增大一倍
MISO	多输入单输出	也叫发射分集，相对于SISO，容量不变，但通信成功率提高一倍
MIMO	多输入多输出	通常写成A*BMIMO，A是基站，B是手机端或其他天线终端（如TBOX），理论上容量是SISO的A倍或B倍（取A或B中的小值），但实际上由于信道受到衰落干扰后，到手机端已经无法保证高速率只能保证成功率，速率还是得看每个信道的质量，如果质量不一样，数据会把主要资源放在好的信道发出去

三、MIMO具体传输

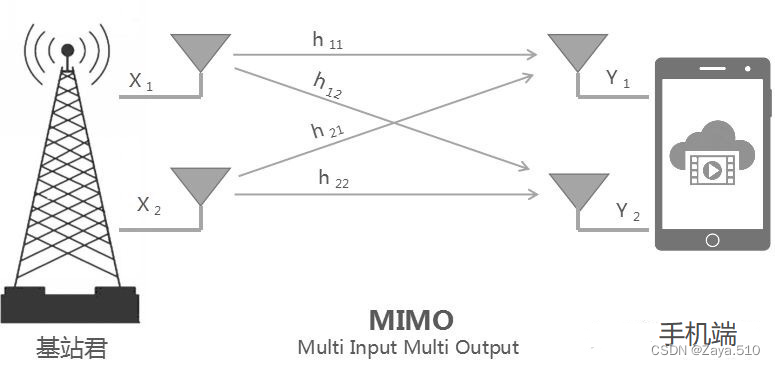

，：天线发射的数据

，：天线接收的数据

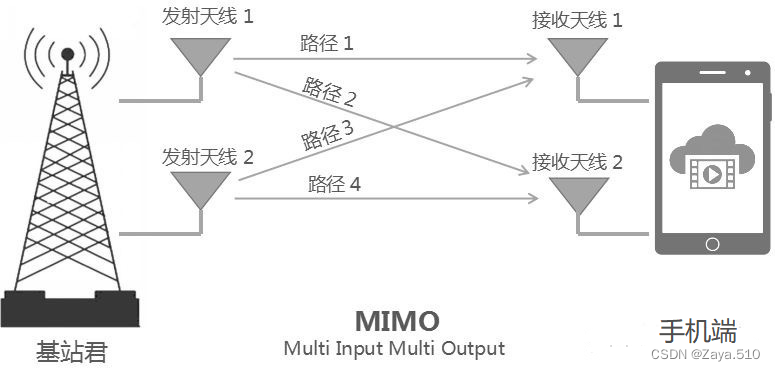

：4条传输路径



对上述公式进行简化和变换，变为：

                 →

 对角阵：只有1个对角线有数据

 矩阵的秩：对角线上非零数据的个数，2*2MIMO中，指中非0数据的个数

如果秩为1，就表示这个2x2 MIMO系统的传输空间相关性很大，从MIMO退化成了SISO或者SIMO，只能同时收发一路数据

如果秩为2，就表示该系统有两条相对独立空间信道，可以同时收发两路数据，但也不一定就是SISO的2倍，要看的比值，该值称为条件数：

                                                   条件数

●条件数＞1，表示和数值一大一小，虽有2条信道，但是主要资源会放在质量好的信道上，那么此时MIMO系统容量是介于SISO的1~2倍间

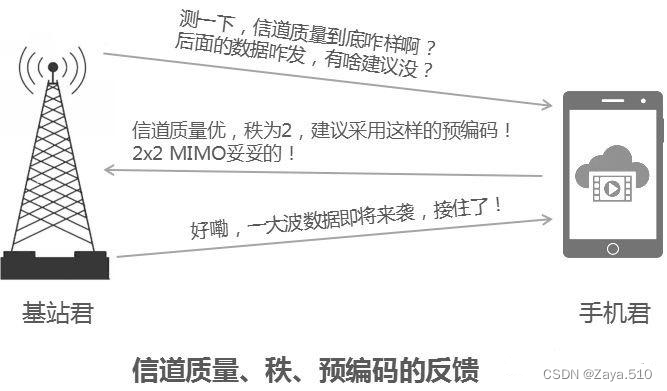

那么基站如何知道发1路还是发2路数据，那么手机端和基站是有交互的，如下：



————————————————————
