对一个TypeC-OTG转换头的硬件拆解

近日我对我的一篇博文中反复提及的与安卓设备相连的TypeC-OTG转换头进行了硬件拆解：
在这里插入图片描述

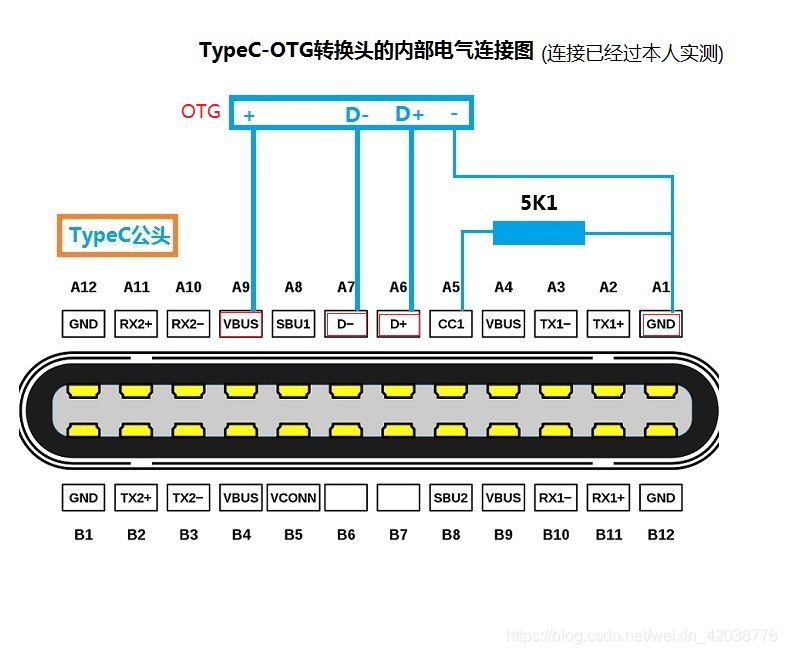

拆解后经万用表测试内部的唯一的电阻元件：阻值为5.1k，其余的内部电气连接如下：

CC1： ConfigurationChannel 1，即配置通道1, 我的这个Typec-OTG转换头内部是通过一只5K1电阻将CC1脚接地。

根据TypeC协议表示这个转换头上挂的设备将是一个UFP设备，

而所谓的UFP(UpstreamFacingPort)是指上行端口，可以理解为USB Device， UFP从TypeC的VBUS引脚中取电，
并可提供数据(例如通过TypeC支持的usb2.0 D+/D- 这两个引脚进行通讯)。
在我这里这个USB Device就是将要连接到Typec-OTG转换头上的USB串口桥接器或JGB01单片机开发板之类。
那自然的，安卓设备就是USB Host了。
